اگر هنگام تعمیر یک برد، بررسی سیم‌کشی یا تست یک مقاومت نیاز داشته باشید مقدار مقاومت بین دو نقطه را بدانید، به قابلیت اهم‌متر نیاز دارید. اما دقیقاً اهم متر چیست و چگونه مقاومت را اندازه می‌گیرد؟ در این راهنما علاوه بر نحوه عملکرد Ohmmeter، روش صحیح اندازه‌گیری مقاومت، معنی OL و صفر اهم، تفاوت Resistance و Continuity، خطاهای اندازه‌گیری روی PCB و نکات انتخاب یک مولتی‌متر مناسب را بررسی می‌کنیم.
اهم متر چیست؟
Ohmmeter یا اهم‌متر ابزاری است که مقاومت الکتریکی بین دو نقطه را اندازه‌گیری می‌کند.
مقاومت نشان می‌دهد یک مسیر تا چه اندازه در برابر عبور جریان الکتریکی مخالفت می‌کند و واحد آن Ohm یا Ω است.
مقادیر رایج مقاومت ممکن است از کسری از اهم تا چند مگااهم باشند:
| واحد | معادل |
|---|---|
| 1 Ω | یک اهم |
| 1 kΩ | 1000 Ω |
| 1 MΩ | 1,000,000 Ω |
اهم متر چگونه کار می‌کند؟
اهم‌متر برای اندازه‌گیری مقاومت از منبع تست داخلی خود استفاده می‌کند. دستگاه یک تحریک الکتریکی کوچک به قطعه مورد آزمایش اعمال می‌کند و با بررسی رابطه ولتاژ و جریان، مقدار مقاومت را محاسبه می‌کند.
اساس این اندازه‌گیری به قانون اهم مرتبط است:
به همین دلیل اهم‌متر برای اندازه‌گیری به باتری یا منبع داخلی نیاز دارد؛ حتی اگر مدار مورد آزمایش خاموش باشد.
اگر می‌خواهید رابطه ولتاژ، جریان و مقاومت را دقیق‌تر یاد بگیرید، مقاله قانون اهم چیست؟ را مطالعه کنید.
انواع اهم متر
اهم متر آنالوگ
اهم‌متر آنالوگ مقدار مقاومت را با حرکت عقربه روی Scale نشان می‌دهد. برخلاف Scale ولتاژ و جریان، Scale مقاومت در بسیاری از دستگاه‌های آنالوگ خطی نیست.
معمولاً یک سمت Scale مقدار نزدیک 0Ω و سمت دیگر ∞Ω را نشان می‌دهد.
در بسیاری از مدل‌ها قبل از اندازه‌گیری باید دو پراب به هم متصل شوند و با پیچ Zero Ohm Adjust عقربه روی صفر تنظیم شود.
اهم متر دیجیتال
اهم‌متر دیجیتال مقدار مقاومت را مستقیماً روی نمایشگر نشان می‌دهد. در عمل، امروزه قابلیت Ohm Meter معمولاً بخشی از یک Digital Multimeter یا DMM است.
بسته به مدل، دستگاه می‌تواند Auto Range باشد یا کاربر محدوده مقاومت را به‌صورت دستی انتخاب کند.
میکرو اهم متر چیست؟
Micro-ohmmeter برای اندازه‌گیری مقاومت‌های بسیار کوچک طراحی شده است؛ مثلاً مقاومت کنتاکت، باس‌بار، اتصال کابل یا مسیرهای با مقاومت بسیار پایین.
در این کاربردها مقاومت سیم و پراب می‌تواند بخش قابل توجهی از عدد اندازه‌گیری باشد، بنابراین تجهیزات دقیق ممکن است از روش Four-Wire یا Kelvin استفاده کنند.
مگا اهم متر چیست؟
Megohmmeter یا Insulation Resistance Tester برای بررسی مقاومت‌های عایقی بسیار بالا استفاده می‌شود و با اهم‌متر معمولی یک مولتی‌متر تفاوت دارد.
این تجهیزات ممکن است Test Voltage بالاتری تولید کنند و برای بررسی عایق کابل، موتور و تجهیزات الکتریکی طراحی شده‌اند؛ بنابراین روش کار و الزامات ایمنی آن‌ها متفاوت است.
آموزش اندازه‌گیری مقاومت با اهم متر
برای اندازه‌گیری یک مقاومت با مولتی‌متر دیجیتال مراحل زیر را انجام دهید:
- تغذیه مدار را کاملاً قطع کنید.
- در صورت وجود خازن، مطمئن شوید انرژی ذخیره‌شده آن تخلیه شده است.
- پراب مشکی را به COM متصل کنید.
- پراب قرمز را به ورودی V/Ω متصل کنید.
- سلکتور دستگاه را روی Ω قرار دهید.
- اگر دستگاه Manual Range است، محدوده مناسب را انتخاب کنید.
- دو پراب را روی دو سر مقاومت قرار دهید.
- مقدار و واحد نمایش‌داده‌شده را بخوانید.
معنی OL در اهم متر چیست؟
در مولتی‌مترهای دیجیتال عبارت‌هایی مانند OL معمولاً زمانی دیده می‌شوند که مقاومت از محدوده قابل اندازه‌گیری بیشتر باشد یا مسیر بین دو پراب باز باشد.
مثلاً وقتی دو پراب اصلاً به یکدیگر یا به مسیری رسانا متصل نیستند، دستگاه معمولاً حالت Open Circuit را نمایش می‌دهد.
| نمایش تقریبی | تفسیر احتمالی |
|---|---|
| OL | مدار باز یا مقاومت بالاتر از Range |
| نزدیک 0Ω | مقاومت بسیار پایین یا اتصال تقریباً مستقیم |
| 1.00 kΩ | تقریباً 1000 اهم |
| 2.2 MΩ | حدود 2.2 میلیون اهم |
نماد دقیق نمایش Open Circuit ممکن است بین مدل‌های مختلف مولتی‌متر متفاوت باشد، بنابراین Manual دستگاه را هم بررسی کنید.
آیا 0 اهم یعنی اتصال کوتاه؟
عدد بسیار نزدیک به صفر نشان می‌دهد مقاومت مسیر کم است، اما نباید هر مقدار کم را بدون بررسی «اتصال کوتاه خراب» در نظر گرفت.
برای مثال:
- یک سیم کوتاه سالم مقاومت بسیار کمی دارد.
- فیوز سالم معمولاً مقاومت کمی نشان می‌دهد.
- بعضی سیم‌پیچ‌ها ذاتاً مقاومت DC پایینی دارند.
- Railهای تغذیه بعضی مدارهای دیجیتال ممکن است مقاومت نسبتاً کمی داشته باشند.
تشخیص اتصال کوتاه باید با توجه به شماتیک، نوع مدار و رفتار طبیعی همان Rail انجام شود.
تفاوت Resistance و Continuity چیست؟
این دو حالت به هم مرتبط‌اند، اما یک کار انجام نمی‌دهند.
| حالت | هدف | خروجی |
|---|---|---|
| Resistance | اندازه‌گیری مقدار مقاومت | عدد بر حسب Ω، kΩ یا MΩ |
| Continuity | بررسی سریع وجود مسیر کم‌مقاومت | معمولاً بوق + نمایش مقدار |

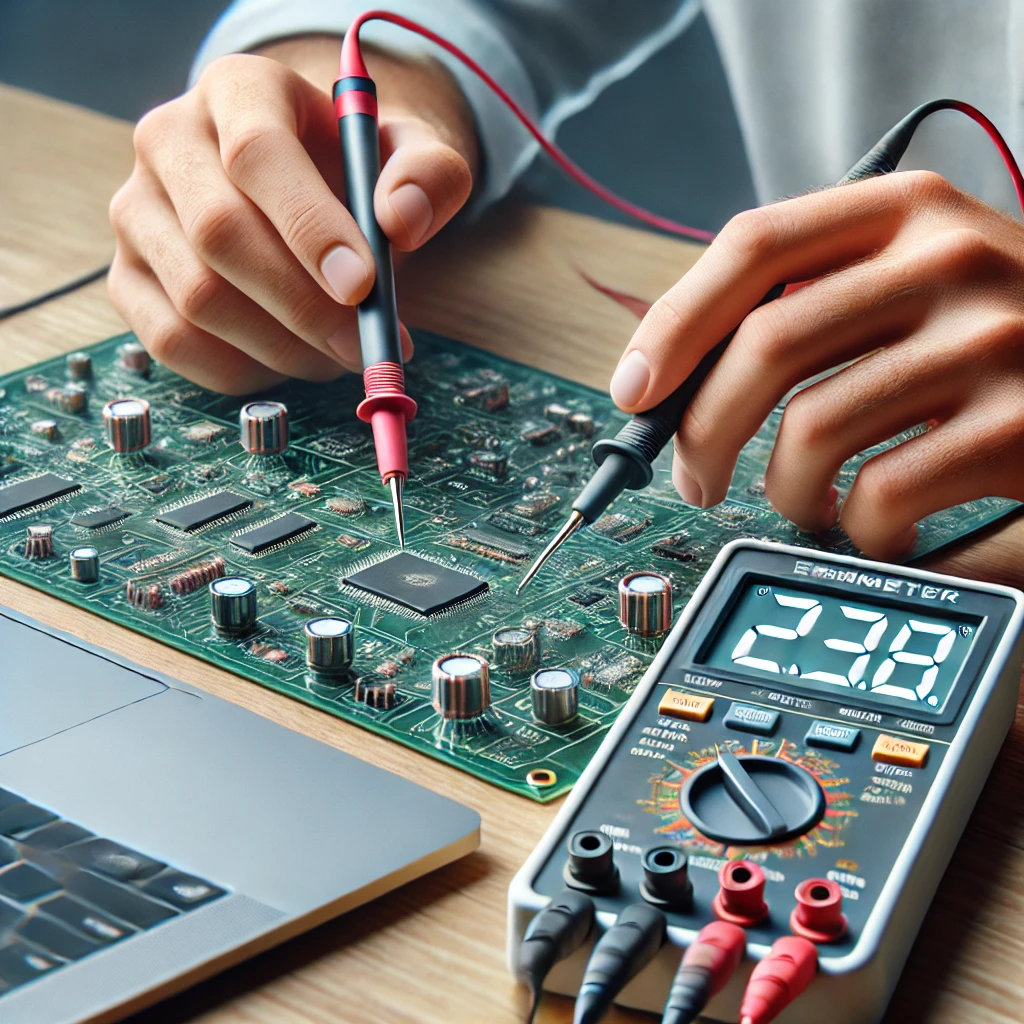

چرا مقاومت روی PCB با مقدار خود قطعه فرق می‌کند؟
اگر مقاومت هنوز روی برد نصب باشد، اهم‌متر فقط خود قطعه را نمی‌بیند؛ تمام مسیرهای الکتریکی بین دو پراب می‌توانند روی عدد نمایش‌داده‌شده اثر بگذارند.
فرض کنید یک مقاومت 10kΩ روی PCB قرار دارد اما مقاومت دیگری نیز از طریق یک مسیر موازی بین همان دو نقطه وجود دارد. اهم‌متر مقدار معادل شبکه را اندازه می‌گیرد و ممکن است عددی کمتر از 10kΩ نمایش دهد.
برای درک علت این اتفاق، مقاله مدار سری و موازی چیست؟ می‌تواند بسیار مفید باشد.
مقاومت پراب اهم متر چقدر اهمیت دارد؟
وقتی مقاومت‌های چند کیلواهمی را اندازه می‌گیرید، مقاومت پراب‌ها معمولاً نسبت به قطعه بسیار کوچک است.
اما در اندازه‌گیری مقاومت‌های پایین، مثلاً کمتر از یک اهم، خود سیم‌ها و پراب‌ها می‌توانند عدد قابل توجهی به نتیجه اضافه کنند.
روش ساده بررسی مقاومت پراب
دو نوک پراب را مستقیماً به هم وصل کنید.
اگر دستگاه مثلاً 0.3Ω نشان دهد، بخشی از این عدد متعلق به مقاومت پراب و اتصالات است.
در مولتی‌مترهایی که قابلیت REL، Zero یا Δ دارند می‌توان این مقدار را از نتیجه اندازه‌گیری کم کرد.
روش 4-Wire Kelvin چیست؟
برای اندازه‌گیری بسیار دقیق مقاومت‌های کوچک، روش معمول دو سیمه محدودیت دارد؛ چون همان سیمی که جریان تست را عبور می‌دهد خودش هم مقاومت دارد.
در روش Four-Wire Kelvin:
- دو اتصال جریان تست را عبور می‌دهند.
- دو اتصال دیگر ولتاژ دقیق روی قطعه را اندازه می‌گیرند.
به این ترتیب اثر مقاومت کابل و اتصال‌ها تا حد زیادی از اندازه‌گیری حذف می‌شود.
این روش بیشتر در تجهیزات Bench، آزمایشگاهی و Micro-ohmmeterها دیده می‌شود و برای کار معمولی تعمیرات لازم نیست.
آیا می‌توان با اهم متر دیود تست کرد؟
Resistance Mode می‌تواند تفاوت هدایت دیود در دو جهت را نشان دهد، اما اگر مولتی‌متر شما حالت Diode Test دارد بهتر است برای بررسی دیود از همان حالت استفاده کنید.
Diode Mode معمولاً Forward Voltage قطعه را نمایش می‌دهد و برای بررسی دیود و LED اطلاعات مفیدتری ارائه می‌کند.
کاربردهای اهم متر در تعمیرات الکترونیک
- اندازه‌گیری مقاومت‌های ثابت
- بررسی Potentiometer و مقاومت متغیر
- بررسی پیوستگی سیم و کابل
- تست فیوز
- بررسی مسیرهای PCB
- کمک به یافتن Open Circuit
- بررسی اتصال کوتاه احتمالی
- اندازه‌گیری مقاومت سیم‌پیچ رله، موتور یا ترانس در محدوده مناسب
- مقایسه یک بخش مشکوک مدار با برد سالم
تفاوت اهم متر با مولتی متر چیست؟
اهم‌متر وظیفه اصلی اندازه‌گیری مقاومت را برعهده دارد، در حالی که مولتی‌متر چند نوع اندازه‌گیری را در یک دستگاه ترکیب می‌کند.
| ویژگی | اهم متر | مولتی متر |
|---|---|---|
| مقاومت | بله | معمولاً بله |
| ولتاژ | معمولاً خیر | بله |
| جریان | معمولاً خیر | بسته به مدل |
| Continuity | بسته به دستگاه | در بسیاری از مدل‌ها |
| Diode Test | معمولاً خیر | در بسیاری از مدل‌ها |
برای کارهای عمومی تعمیرات و پروژه‌های الکترونیکی، مولتی‌متری که قابلیت اندازه‌گیری مقاومت دارد معمولاً ابزار چندمنظوره‌تری است. اما برای اندازه‌گیری‌های تخصصی مقاومت بسیار پایین یا مقاومت عایقی بسیار بالا، دستگاه‌های اختصاصی کاربرد دارند.
هنگام خرید مولتی متر برای اندازه‌گیری مقاومت به چه چیزهایی توجه کنیم؟
اگر یکی از کاربردهای اصلی شما اندازه‌گیری مقاومت است، فقط به عبارت «دارای اهم‌متر» اکتفا نکنید.
| ویژگی | چرا مهم است؟ |
|---|---|
| Resistance Range | کمترین و بیشترین مقاومت قابل اندازه‌گیری |
| Resolution | کوچک‌ترین تغییر قابل نمایش |
| Accuracy | خطای اندازه‌گیری در Range مشخص |
| Auto Range | انتخاب خودکار محدوده مناسب |
| REL / Zero | مفید برای جبران مقاومت پراب در مقادیر پایین |
| Continuity | عیب‌یابی سریع مسیر و سیم‌کشی |
| Diode Test | برای بررسی دیود مناسب‌تر از Ohm Mode است |
| کیفیت پراب | روی تماس، ایمنی و اندازه‌گیری مقاومت پایین اثر دارد |
مولتی‌متر را بر اساس نوع اندازه‌گیری انتخاب کنید
محدوده مقاومت، Resolution، Continuity، Diode Test و کیفیت پراب‌ها را با نوع تعمیر یا پروژه خود مقایسه کنید.
اشتباهات رایج هنگام استفاده از اهم متر
| اشتباه | روش صحیح |
|---|---|
| اندازه‌گیری روی مدار روشن | ابتدا تغذیه را قطع کنید |
| نادیده گرفتن خازن شارژشده | قبل از تست از تخلیه ایمن آن مطمئن شوید |
| اعتماد کامل به اندازه‌گیری In-Circuit | مسیرهای موازی را بررسی کنید |
| فرض اینکه بوق Continuity یعنی 0Ω | مقدار واقعی مقاومت را در Ohm Mode بررسی کنید |
| نادیده گرفتن مقاومت پراب | برای مقاومت‌های پایین از REL یا روش مناسب استفاده کنید |
| تست دیود فقط با Ohm Mode | در صورت وجود از Diode Test استفاده کنید |
سؤالات متداول درباره اهم متر
آیا می‌توان مقاومت را روی مدار روشن اندازه گرفت؟
خیر. برای اندازه‌گیری مقاومت باید تغذیه مدار قطع باشد و انرژی ذخیره‌شده در قطعاتی مانند خازن‌ها نیز در نظر گرفته شود.
چرا مقاومت روی برد کمتر از مقدار نوشته‌شده روی قطعه است؟
احتمال دارد مسیر یا قطعات دیگری به‌صورت موازی با مقاومت قرار داشته باشند. اهم‌متر مقاومت معادل تمام مسیرهای موجود بین دو پراب را می‌بیند.
برای تعمیرات اهم متر بخریم یا مولتی متر؟
اگر فقط اندازه‌گیری تخصصی مقاومت نیاز ندارید، یک مولتی‌متر مناسب می‌تواند علاوه بر مقاومت، اندازه‌گیری‌های دیگری مانند ولتاژ و بسته به مدل جریان، Continuity و Diode Test را نیز ارائه دهد. انتخاب نهایی باید براساس محدوده و دقت موردنیاز شما انجام شود.
جمع‌بندی
اگر بخواهیم کوتاه پاسخ دهیم که اهم متر چیست، اهم‌متر ابزاری برای اندازه‌گیری مقاومت الکتریکی است که در تعمیرات، تست قطعات، بررسی سیم‌کشی و عیب‌یابی PCB کاربرد زیادی دارد.
اما اندازه‌گیری مقاومت فقط قرار دادن دو پراب روی قطعه نیست. مدار باید بدون تغذیه باشد، مسیرهای موازی باید در نظر گرفته شوند و در مقاومت‌های پایین حتی مقاومت خود پراب‌ها می‌تواند روی نتیجه اثر بگذارد.
برای کار عمومی الکترونیک، قابلیت Ohm Meter معمولاً در یک مولتی‌متر دیجیتال وجود دارد؛ در حالی که اندازه‌گیری‌های تخصصی مقاومت بسیار پایین یا مقاومت عایقی بالا به تجهیزات اختصاصی‌تری نیاز دارند.
قبل از انتخاب ابزار، نوع اندازه‌گیری را مشخص کنید
برای تعمیرات عمومی به Range مناسب، Continuity سریع، Diode Test و پراب باکیفیت توجه کنید؛ برای اندازه‌گیری‌های دقیق‌تر مشخصات Accuracy و Resolution اهمیت بیشتری پیدا می‌کنند.
