اگر می‌خواهید محاسبات مدارهای الکترونیکی را شروع کنید، یکی از اولین روابطی که باید یاد بگیرید قانون اهم چیست و چگونه از آن استفاده می‌شود. قانون اهم رابطه بین ولتاژ، جریان و مقاومت را مشخص می‌کند و با کمک آن می‌توان بسیاری از محاسبات ساده مدار، از جریان یک مقاومت گرفته تا انتخاب مقاومت LED را انجام داد.
در این آموزش فقط فرمول V = I × R را حفظ نمی‌کنیم؛ بلکه با مثال‌های عددی یاد می‌گیریم چه زمانی باید از آن استفاده کنیم، واحدها را چگونه تبدیل کنیم، توان مقاومت را چطور محاسبه کنیم و هنگام اندازه‌گیری با مولتی‌متر چه نکاتی را رعایت کنیم.

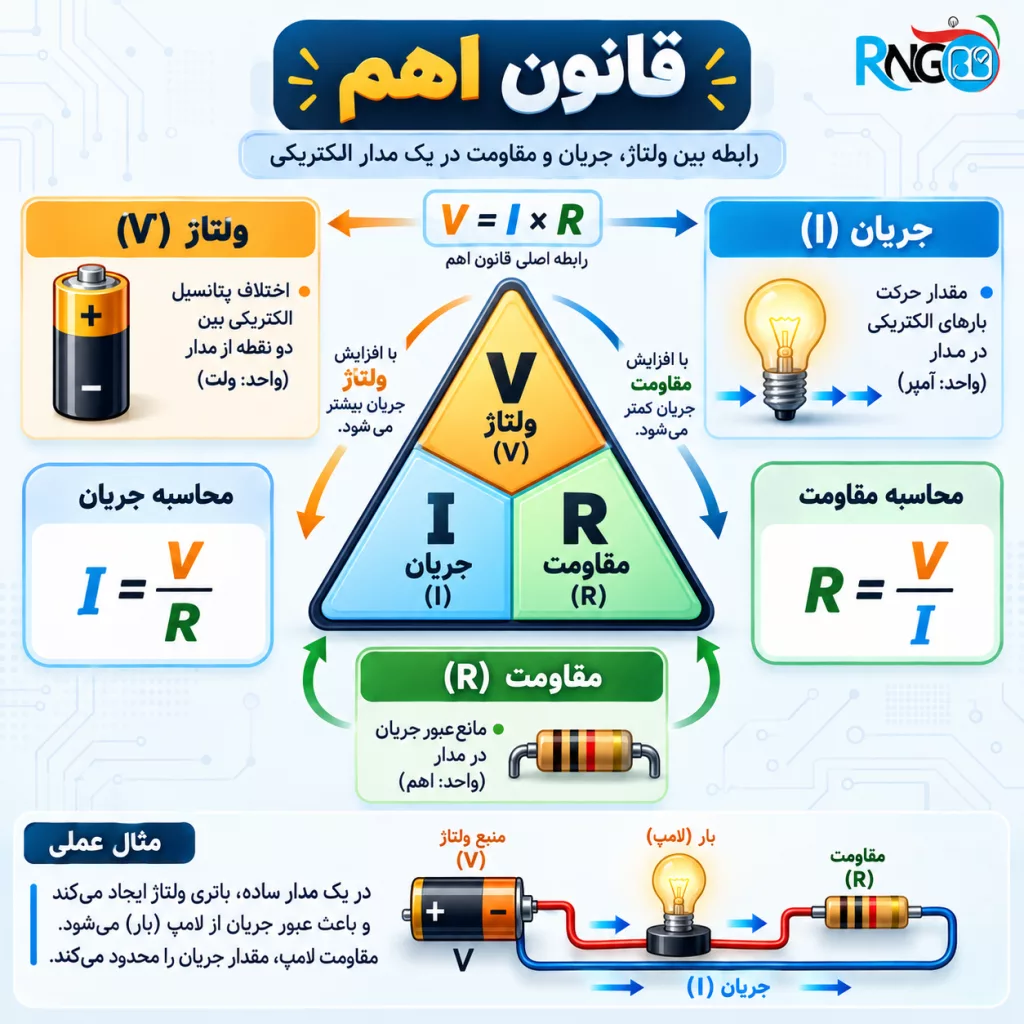

قانون اهم چیست؟
قانون اهم بیان می‌کند که برای یک عنصر اهمی و در شرایط فیزیکی تقریباً ثابت، ولتاژ دو سر عنصر با جریان عبوری از آن متناسب است.
نسبت ولتاژ به جریان، مقاومت الکتریکی را مشخص می‌کند.
که در آن:
- V = ولتاژ با واحد Volt
- I = جریان با واحد Ampere
- R = مقاومت با واحد Ohm
ولتاژ، جریان و مقاومت یعنی چه؟
قبل از استفاده از فرمول باید معنای سه پارامتر اصلی را بدانیم.
| نماد | پارامتر | واحد | توضیح |
|---|---|---|---|
| V | Voltage | ولت V | اختلاف پتانسیل الکتریکی بین دو نقطه |
| I | Current | آمپر A | نرخ عبور بار الکتریکی |
| R | Resistance | اهم Ω | میزان مخالفت عنصر با عبور جریان |
یک تشبیه ساده با آب
برای درک اولیه می‌توان مدار الکتریکی را به جریان آب تشبیه کرد:
- ولتاژ شبیه اختلاف فشار آب است.
- جریان شبیه مقدار آبی است که در هر لحظه عبور می‌کند.
- مقاومت شبیه مانعی است که عبور آب را سخت‌تر می‌کند.
این تشبیه برای ایجاد تصویر ذهنی مفید است، اما رفتار واقعی مدارهای الکتریکی همیشه دقیقاً مشابه سیستم آب نیست.
فرمول قانون اهم چگونه تغییر می‌کند؟
با توجه به مقدار مجهول می‌توان فرمول اصلی را به سه شکل نوشت:
| می‌خواهیم چه چیزی را پیدا کنیم؟ | فرمول |
|---|---|
| ولتاژ | V = I × R |
| جریان | I = V / R |
| مقاومت | R = V / I |
قبل از محاسبه، واحدها را درست کنید
یکی از رایج‌ترین دلایل اشتباه در قانون اهم، فرمول نیست؛ بلکه تبدیل نکردن واحدهاست.
| واحد | معادل |
|---|---|
| 1 kΩ | 1000 Ω |
| 1 MΩ | 1,000,000 Ω |
| 1 mA | 0.001 A |
| 1 µA | 0.000001 A |
| 1 mV | 0.001 V |
مثال اول قانون اهم؛ محاسبه جریان
فرض کنید یک مقاومت 1kΩ را به منبع 12V وصل کرده‌ایم.
جریان چقدر است؟
V = 12V
I = V / R
I = 12 / 1000
I = 0.012A = 12mA
پس جریان عبوری از مقاومت برابر 12 میلی‌آمپر است.
مثال دوم؛ محاسبه مقاومت
اگر بخواهیم در ولتاژ 5V جریانی برابر 10mA داشته باشیم، مقاومت موردنیاز چقدر است؟
R = V / I
R = 5 / 0.010
R = 500Ω
پس مقاومت ایده‌آل از نظر این محاسبه برابر 500Ω است.
مثال سوم؛ محاسبه ولتاژ
از یک مقاومت 220Ω جریان 20mA عبور می‌کند. افت ولتاژ روی آن چقدر است؟
V = I × R
V = 0.020 × 220
V = 4.4V
بنابراین افت ولتاژ مقاومت برابر 4.4 ولت است.
کاربرد قانون اهم در انتخاب مقاومت LED
یکی از کاربردی‌ترین مثال‌های قانون اهم چیست، انتخاب مقاومت سری LED است.
فرض کنید:
- ولتاژ منبع = 9V
- Forward Voltage تقریبی LED = 2V
- جریان هدف = 20mA
ابتدا باید ولتاژ روی مقاومت را حساب کنیم:
سپس:
پس مقدار محاسباتی حدود 350Ω است.
بعد از محاسبه مقاومت، توان آن را هم حساب کنید
انتخاب مقدار مقاومت فقط نصف کار است. مقاومت باید بتواند توان تلف‌شده را نیز تحمل کند.
فرمول پایه توان:
با ترکیب قانون اهم می‌توان دو رابطه بسیار کاربردی دیگر نوشت:
P = V² / R
توان مقاومت LED در مثال قبل
P = 0.020² × 350
P ≈ 0.14W
در این مثال یک مقاومت 0.25W یا 1/4W از نظر توان نامی بالاتر از مقدار محاسبه‌شده است. در طراحی واقعی بهتر است حاشیه مناسب دمایی و توان نیز در نظر گرفته شود.
رابطه قانون اهم با مدار سری و موازی چیست؟
قانون اهم زمانی بسیار کاربردی‌تر می‌شود که آن را کنار قواعد مدار سری و موازی استفاده کنیم.
مثلاً بعد از پیدا کردن مقاومت معادل یک شبکه مقاومتی می‌توان جریان کل را با قانون اهم محاسبه کرد و سپس ولتاژ یا جریان هر شاخه را به دست آورد.
قانون اهم در مدار AC چگونه استفاده می‌شود؟
قانون اهم فقط به مدار DC محدود نیست.
برای یک مقاومت ایده‌آل در مدار AC نیز می‌توان بین ولتاژ و جریان رابطه اهمی برقرار کرد و در حالت سینوسی معمولاً از مقادیر RMS استفاده کرد.
اما وقتی مدار شامل خازن یا سلف باشد، علاوه بر مقاومت باید اثر فرکانس و اختلاف فاز را نیز در نظر گرفت. در این حالت مفهوم امپدانس یا Z وارد تحلیل می‌شود.
این رابطه در تحلیل AC سینوسی معمولاً با کمیت‌های فازوری استفاده می‌شود.
برای آشنایی بیشتر با تفاوت جریان مستقیم و متناوب، مقاله تفاوت جریان AC و DC چیست؟ را مطالعه کنید.
آیا همه قطعات از قانون اهم پیروی می‌کنند؟
خیر. باید بین یک عنصر Ohmic و یک قطعه Non-Ohmic تفاوت قائل شویم.
مقاومت اهمی
در یک مقاومت ایده‌آل و در شرایط ثابت، رابطه V و I خطی است. اگر ولتاژ را دو برابر کنیم، جریان نیز دو برابر می‌شود.
دیود و LED
رفتار جریان-ولتاژ دیود خطی نیست. بنابراین نمی‌توان برای دیود در تمام شرایط یک مقاومت ثابت تعریف کرد.
در مثال LED، ما قانون اهم را برای مقاومت سری استفاده کردیم؛ نه اینکه LED را یک مقاومت 350Ω در نظر بگیریم.
لامپ رشته‌ای
مقاومت فیلامان با افزایش دما تغییر می‌کند. بنابراین مقاومت آن در حالت سرد با زمانی که کاملاً روشن شده یکسان نیست.
ترمیستور
اساس عملکرد NTC و PTC تغییر مقاومت با دماست؛ بنابراین مقدار R ثابت نیست.
چطور قانون اهم را با مولتی‌متر آزمایش کنیم؟
می‌توانید با یک مقاومت، منبع DC و مولتی‌متر رابطه بین ولتاژ، جریان و مقاومت را بررسی کنید.
اندازه‌گیری ولتاژ
مولتی‌متر را روی DC Voltage قرار دهید و پراب‌ها را موازی با مقاومت قرار دهید.
اندازه‌گیری جریان
برای اندازه‌گیری جریان باید مدار را در یک نقطه باز کنید و مولتی‌متر را در حالت Current به‌صورت سری در مسیر قرار دهید.
اندازه‌گیری مقاومت
برای اندازه‌گیری مقاومت، ابتدا تغذیه مدار را قطع کنید. بهتر است مقاومت از اثر مسیرهای موازی مدار جدا باشد تا عدد اندازه‌گیری‌شده متعلق به خود قطعه باشد.
اشتباهات رایج هنگام استفاده از قانون اهم
| اشتباه | روش صحیح |
|---|---|
| وارد کردن 20mA به‌صورت 20A | 20mA را به 0.020A تبدیل کنید |
| وارد کردن 1kΩ به شکل 1Ω | 1kΩ برابر 1000Ω است |
| محاسبه مقاومت بدون بررسی توان | بعد از مقدار R، توان تلفاتی را هم محاسبه کنید |
| فرض خطی بودن LED | برای LED از Vf و جریان هدف و مقاومت سری استفاده کنید |
| اندازه‌گیری جریان به شکل موازی | آمپرمتر باید سری در مسیر جریان قرار بگیرد |
| اندازه‌گیری مقاومت روی مدار روشن | ابتدا منبع تغذیه را قطع کنید |
یک روش سریع برای حل مسائل قانون اهم
- مشخص کنید چه کمیتی مجهول است: V، I یا R.
- واحد تمام اعداد را بررسی کنید.
- در صورت نیاز mA، kΩ یا سایر واحدها را تبدیل کنید.
- فرمول مناسب را انتخاب کنید.
- اعداد را جایگذاری کنید.
- واحد جواب را بنویسید.
- بررسی کنید جواب از نظر فیزیکی منطقی باشد.
- اگر قطعه مقاومت است، توان تلفاتی را نیز بررسی کنید.
سؤالات متداول درباره قانون اهم
اگر مقاومت دو برابر شود جریان چه می‌شود؟
اگر ولتاژ ثابت باشد، از رابطه I = V/R می‌بینیم که با دو برابر شدن مقاومت، جریان نصف می‌شود.
برای محاسبه مقاومت LED فقط قانون اهم کافی است؟
برای مقدار اولیه مقاومت سری از قانون اهم استفاده می‌کنیم، اما باید Forward Voltage، جریان مناسب LED، تغییرات مشخصات قطعه و توان مقاومت را نیز بررسی کنیم.
آیا قانون اهم برای AC هم کاربرد دارد؟
برای بار مقاومتی بله. در مدارهای دارای سلف و خازن، تحلیل AC به امپدانس و در بسیاری از موارد به فاز نیاز دارد.
جمع‌بندی
اگر بخواهیم در یک جمله بگوییم قانون اهم چیست، قانون اهم رابطه‌ای بین ولتاژ، جریان و مقاومت است که در ساده‌ترین شکل با فرمول V = I × R بیان می‌شود.
با داشتن هر دو مقدار از این سه کمیت می‌توانید مقدار سوم را محاسبه کنید. اما در استفاده واقعی باید تبدیل واحد، توان قطعه، دما، رفتار خطی یا غیرخطی قطعه و روش صحیح اندازه‌گیری را نیز در نظر بگیرید.
یادگیری قانون اهم فقط برای حل تمرین نیست. از انتخاب مقاومت LED گرفته تا بررسی جریان مصرفی، افت ولتاژ، عیب‌یابی و تحلیل مدار سری و موازی، این رابطه یکی از ابزارهای اصلی کار با مدارهای الکترونیکی است.
