فرض کنید دو ترانزیستور از نظر ظاهری شبیه هم هستند و هر دو در توضیحات فروشگاه «مناسب سوئیچینگ» معرفی شده‌اند. آیا می‌توان آن‌ها را بدون بررسی به‌جای یکدیگر استفاده کرد؟ پاسخ را باید در دیتاشیت قطعات الکترونیکی پیدا کنید؛ جایی که ولتاژ و جریان مجاز، شرایط عملکرد، ترتیب پایه‌ها، نوع پکیج و محدودیت‌های قطعه مشخص شده است.
دیتاشیت (Datasheet) سند مشخصات فنی یک قطعه است که معمولاً سازنده آن منتشر می‌کند. دیتاشیت به شما کمک می‌کند بفهمید قطعه با ولتاژ مدار سازگار است یا نه، چه جریانی را در شرایط مشخص تحمل می‌کند، پایه‌هایش چگونه متصل می‌شوند و در دمای کاری پروژه چه محدودیت‌هایی دارد. بااین‌حال، خواندن دیتاشیت جای محاسبه، طراحی صحیح و آزمایش مدار را نمی‌گیرد.
دیتاشیت، مرجع مشخصات و محدودیت‌های یک مدل مشخص از قطعه است. برای بررسی اولیه، این پنج مورد را پیدا کنید: کد کامل قطعه، شرایط کاری پیشنهادی، حداکثر مقادیر مجاز، جدول مشخصات الکتریکی و نقشه پایه‌ها. سپس شرایط آزمون، نمودارهای دما و اطلاعات پکیج را با نیاز واقعی مدار خود مقایسه کنید.
دیتاشیت قطعات الکترونیکی چیست و چرا اهمیت دارد؟
دیتاشیت یک فایل فنی است که مشخصات یک قطعه یا یک خانواده مشخص از قطعات را شرح می‌دهد. این فایل ممکن است چند صفحه برای یک قطعه ساده یا ده‌ها صفحه برای یک آی‌سی پیچیده باشد. مقدار اطلاعات و ترتیب بخش‌ها در دیتاشیت همه سازندگان یکسان نیست.
اهمیت دیتاشیت در این است که ادعاهای کلی مانند «ترانزیستور قدرت»، «دیود سریع» یا «رگولاتور ۵ ولت» را به اطلاعات قابل‌بررسی تبدیل می‌کند. مثلاً برای انتخاب یک دیود باید بدانید حداکثر ولتاژ معکوس، جریان مجاز و افت ولتاژ آن در شرایط موردنظر شما چقدر است؛ صرفاً دانستن نام «شاتکی» برای انتخاب کافی نیست.
برای آشنایی با تفاوت پارامترهای دیودهای معمولی، شاتکی، زنر و سایر مدل‌ها، مقاله انواع دیود و کاربرد آن در الکترونیک را نیز بخوانید.

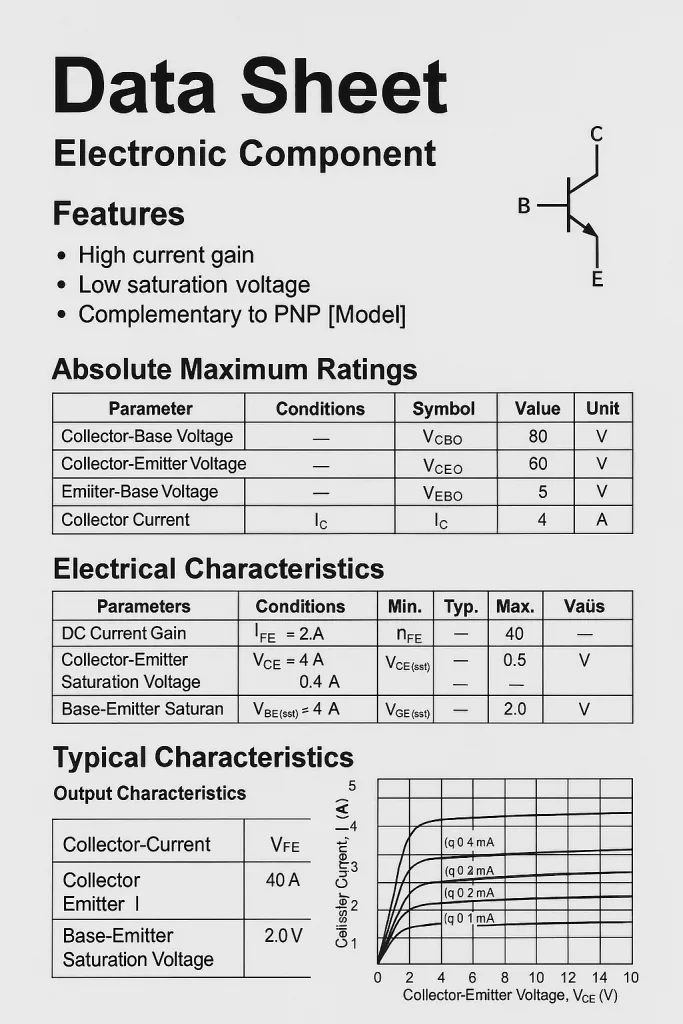

بخش‌های مهم دیتاشیت قطعات الکترونیکی
لازم نیست در شروع، تمام صفحه‌های دیتاشیت را از ابتدا تا انتها بخوانید. ابتدا بخش‌هایی را پیدا کنید که به تصمیم شما درباره سازگاری قطعه با مدار مربوط هستند.
| عنوان انگلیسی | معنی و کاربرد | سؤالی که باید پاسخ دهید |
|---|---|---|

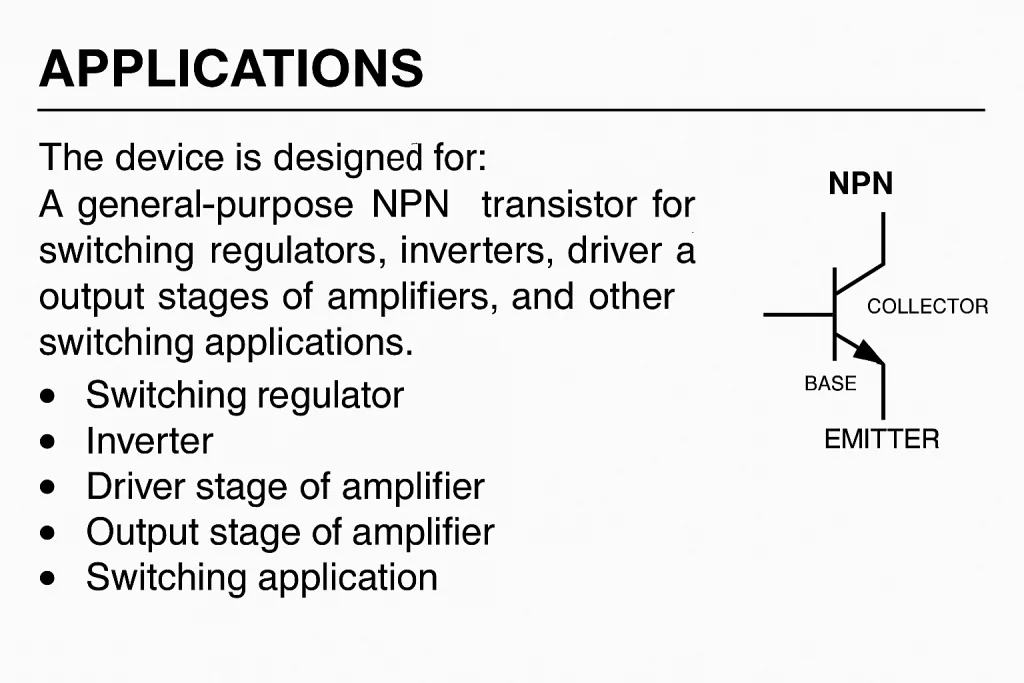

| Features / Description | معرفی قابلیت‌ها و کارکرد قطعه | آیا اصولاً این قطعه برای کاربرد من طراحی شده است؟ |
| Absolute Maximum Ratings | حدود تنش و محدودیت‌های مطلق | آیا ولتاژ، جریان یا دمای مدار از حد مجاز عبور می‌کند؟ |
| Recommended Operating Conditions | محدوده توصیه‌شده برای عملکرد | شرایط عادی مدار من در محدوده کاری قطعه قرار دارد؟ |
| Electrical Characteristics | مشخصات الکتریکی و شرایط آزمون | در ولتاژ، جریان و دمای موردنظر، رفتار قطعه چگونه است؟ |
| Pin Configuration / Pin Functions | چیدمان و وظیفه پایه‌ها | کدام پایه ورودی، خروجی، تغذیه یا زمین است؟ |
| Typical Characteristics | نمودارهای رفتار معمول قطعه | دما، جریان یا فرکانس چه اثری بر عملکرد می‌گذارد؟ |
| Package / Mechanical Data | ابعاد بدنه، پکیج و اطلاعات نصب | قطعه با فوت‌پرینت برد و روش مونتاژ سازگار است؟ |
۱. تفاوت Absolute Maximum Ratings و شرایط کاری پیشنهادی
یکی از مهم‌ترین اشتباه‌ها هنگام خواندن دیتاشیت، استفاده از عدد جدول Absolute Maximum Ratings به‌عنوان شرایط عادی کار قطعه است. این جدول حد تحمل تنش‌های مشخص را نشان می‌دهد و به معنی تضمین عملکرد قطعه در همان مرزها نیست.
برای طراحی، محدوده Recommended Operating Conditions یا توضیحات مربوط به شرایط عملکرد را ملاک قرار دهید. همچنین تغییرات منبع تغذیه، دما، جریان راه‌اندازی و جهش‌های گذرای ولتاژ را بررسی کنید تا مدار در شرایط واقعی از حدود مجاز خارج نشود.
اگر در دیتاشیت یک قطعه، عددی در جدول «حداکثر مطلق» نوشته شده باشد، نباید بدون بررسی جدول شرایط کاری نتیجه بگیرید که قطعه می‌تواند به‌طور دائمی و با عملکرد تضمین‌شده در همان مقدار کار کند. حاشیه طراحی و شرایط آزمون را نیز در نظر بگیرید.
۲. معنی Min، Typ و Max در جدول مشخصات الکتریکی
بسیاری از جدول‌های دیتاشیت سه ستون Min، Typ و Max دارند:
- Min: مقدار حداقل مشخص‌شده برای پارامتر، در شرایطی که سازنده تعریف کرده است.
- Typ: مقدار معمول یا نماینده رفتار قطعه در شرایط اعلام‌شده؛ لزوماً حد تضمین‌شده برای تک‌تک قطعات نیست.
- Max: مقدار حداکثر مشخص‌شده برای پارامتر، در شرایط تعریف‌شده.
هر سه ستون را باید همراه با شرایط آزمون (Test Conditions) بخوانید. مثلاً اگر جریان مصرفی در دمای ۲۵ درجه سانتی‌گراد اندازه‌گیری شده، نباید همان مقدار را بدون بررسی برای تمام محدوده دمایی پروژه قطعی فرض کنید.
برای طراحی منبع تغذیه، محاسبه اتلاف و بررسی بدترین حالت، فقط به مقدار Typical تکیه نکنید. محدوده‌های Min/Max، شرایط آزمون و یادداشت‌های زیر جدول را مطابق کاربرد خود بررسی کنید.
۳. نقشه پایه‌ها و تفاوت پکیج‌ها
در بخش Pinout یا Pin Configuration مشخص می‌شود هر پایه چه وظیفه‌ای دارد. به جهت نمایش قطعه توجه کنید: تصویر ممکن است نمای بالا یا پایین پکیج باشد. همچنین دو قطعه با نام‌های نزدیک ممکن است در پکیج‌ها یا نسخه‌های مختلف، ترتیب پایه یکسانی نداشته باشند.
در بخش Package / Mechanical Data نیز ابعاد قطعه، فاصله پایه‌ها و گاهی الگوی پیشنهادی پدهای PCB آمده است. پیش از طراحی برد، کد پکیج و نقشه ابعادی را با قطعه‌ای که واقعاً سفارش می‌دهید تطبیق دهید.

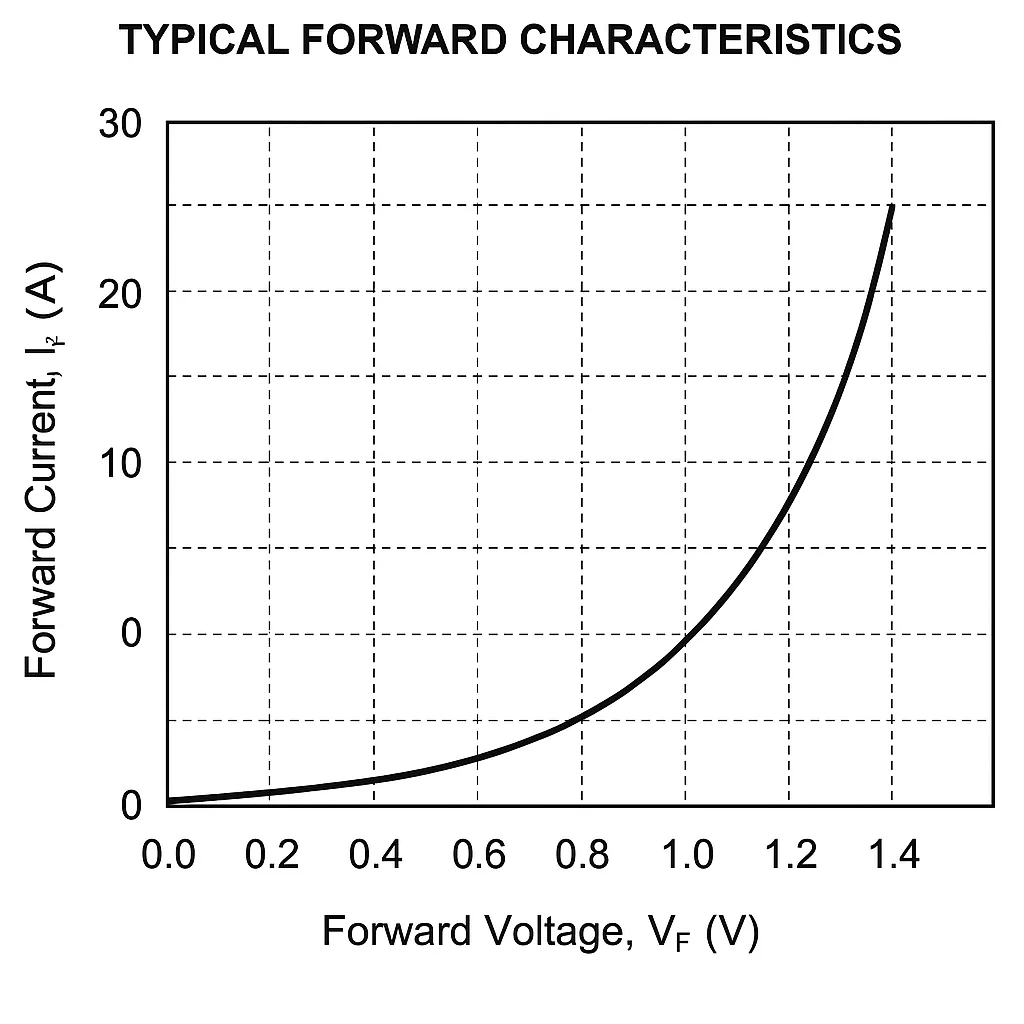

۴. نمودارهای دما، جریان و توان
بعضی پارامترها با تغییر شرایط کاری ثابت نمی‌مانند. برای مثال، توان قابل‌تحمل یک مقاومت ممکن است در دمای محیط بالاتر کاهش پیدا کند؛ به این کاهش ظرفیت، Derating گفته می‌شود. در قطعات نیمه‌هادی نیز باید منحنی‌های مرتبط با دما، جریان، ولتاژ و محدوده عملکرد ایمن را بررسی کنید.
برای شناخت تفاوت مشخصات سیگنال در قطعاتی مانند تقویت‌کننده‌ها و آی‌سی‌های منطقی، مقاله تفاوت مدار آنالوگ و دیجیتال نیز مفید است.
آموزش خواندن دیتاشیت در ۷ مرحله
- کد کامل قطعه را ثبت کنید. نوشته روی قطعه، نام سازنده و پسوند مدل را تا حد امکان مشخص کنید. نام یک خانواده همیشه برای شناسایی نسخه دقیق کافی نیست.
- کارکرد و نوع قطعه را تشخیص دهید. بخش توضیحات و ویژگی‌ها را بخوانید تا مطمئن شوید قطعه برای کاربرد مدنظر شما طراحی شده است.
- محدوده کار و حداکثر مجاز را جداگانه بررسی کنید. ولتاژ تغذیه، ولتاژ ورودی، جریان، دمای کاری و محدودیت‌های مرتبط را با بدترین شرایط مدار تطبیق دهید.
- جدول Electrical Characteristics را بخوانید. مشخصه موردنیازتان را همراه با Min/Typ/Max، واحد اندازه‌گیری و شرایط آزمون بررسی کنید.
- پین‌آوت و پکیج را تطبیق دهید. شماره پایه، جهت قرارگیری، ابعاد قطعه و سازگاری با فوت‌پرینت PCB را کنترل کنید.
- منحنی‌ها و یادداشت‌های فنی را بررسی کنید. اگر قطعه در جریان زیاد، دمای بالا یا فرکانس خاصی کار می‌کند، مشخصات آن شرایط را بخوانید.
- مدار پیشنهادی را با نیاز پروژه مقایسه کنید. شماتیک نمونه، مقدار قطعات جانبی و توصیه‌های طراحی را بررسی کنید؛ سپس مدار خودتان را محاسبه و آزمایش کنید.
دو مثال کاربردی: چگونه اطلاعات دیتاشیت را به تصمیم تبدیل کنیم؟
مثال اول: انتخاب توان مناسب مقاومت
فرض کنید یک مقاومت ۱۰۰ اهم در مداری قرار دارد که جریان عبوری از آن در حالت موردنظر ۰٫۱ آمپر است. توان تلفاتی تقریبی مقاومت از رابطه زیر به دست می‌آید:
P = I² × R = (0.1 A)² × 100 Ω = 1 W
بنابراین مقاومت یک‌چهارم وات برای این شرایط مناسب نیست. مقاومتی با توان نامی بالاتر، مثلاً مدل ۲ وات، می‌تواند گزینه‌ای برای بررسی باشد؛ اما انتخاب نهایی به دمای محیط، نمودار Derating، ولتاژ مجاز، نوع نصب و شرایط واقعی مدار بستگی دارد.
نتیجه مهم این مثال آن است که مقدار «۱۰۰ اهم» به‌تنهایی برای خرید مقاومت کافی نیست. حتی مقاومت‌هایی با مقدار اهم یکسان می‌توانند از نظر توان مجاز، تلرانس، ضریب دمایی و ابعاد متفاوت باشند.
برای مشاهده نمونه مشخصات مقاومت‌ها، به صفحه رسمی مقاومت‌های فیلم نازک Vishay مراجعه کنید. اعداد هر سری مقاومت را از فایل دیتاشیت همان سری بخوانید.
مثال دوم: انتخاب MOSFET برای روشن و خاموش‌کردن یک بار
فرض کنید می‌خواهید با یک میکروکنترلر، یک بار DC را از طریق MOSFET کنترل کنید. دیدن عبارت «جریان بالا» در عنوان محصول برای انتخاب کافی نیست. باید این موارد را از دیتاشیت بررسی کنید:
- VDS: ولتاژ قابل‌تحمل بین درین و سورس باید با ولتاژ مدار و جهش‌های احتمالی آن سازگار باشد.
- RDS(on): مقاومت روشن‌بودن ترانزیستور را در ولتاژ واقعی گیت و شرایط اعلام‌شده بررسی کنید؛ این پارامتر بر اتلاف توان اثر می‌گذارد.
- VGS(th): ولتاژ آستانه گیت نشان می‌دهد ترانزیستور در شرایط آزمون مشخص شروع به هدایت جریان کوچکی می‌کند؛ به‌تنهایی به معنی کاملاً روشن‌شدن MOSFET برای جریان بار شما نیست.
- مشخصات حرارتی و SOA: اتلاف توان، دمای اتصال، وضعیت نصب و محدوده عملکرد ایمن را با شرایط مدار تطبیق دهید.
- Pinout و Package: ترتیب گیت، درین و سورس و همچنین نوع پکیج را با طراحی PCB یا سیم‌کشی خود بررسی کنید.
اگر ترانزیستور مدار سوخته یا برای پروژه جدید قطعه‌ای انتخاب می‌کنید، ولتاژ و جریان، مشخصات راه‌اندازی، اتلاف توان، پکیج و ترتیب پایه‌ها را کنار هم بررسی کنید.
مشاهده انواع ترانزیستور در فروشگاه RNGOمثال سوم، کوتاه: دیتاشیت آی‌سی 555 را از کجا بخوانیم؟
برای تمرین روی یک فایل واقعی، مدل NE555 را در سایت سازنده جست‌وجو کنید. در صفحه رسمی محصول، فایل دیتاشیت را باز کنید و به‌ترتیب بخش‌های معرفی، نقشه پایه‌ها، محدودیت‌ها، شرایط عملکرد و مدارهای نمونه را پیدا کنید. اگر نام قطعه با پسوند یا نام سازنده دیگری روی برد شما نوشته شده، دیتاشیت همان مدل دقیق را نیز بررسی کنید.
صفحه رسمی NE555 در Texas Instruments و دسترسی به دیتاشیت
چطور دیتاشیت معتبر یک قطعه را پیدا کنیم؟
مسیر پیشنهادی، جست‌وجوی کد کامل قطعه + نام سازنده + datasheet و مراجعه به صفحه همان محصول در وب‌سایت رسمی سازنده است. در آن صفحه، فایل دیتاشیت و در صورت وجود، اطلاعات تغییرات نسخه و وضعیت تولید قطعه را بررسی کنید.
اگر سازنده مشخص نیست، از نوشته روی بدنه، تصویر واضح قطعه، نوع پکیج و مدار اطراف آن برای شناسایی کمک بگیرید. در این حالت، فایل پیدا‌شده را تا زمان تطبیق کامل مدل، دیتاشیت قطعی همان قطعه فرض نکنید.
| منبع | کاربرد | اقدام لازم |
|---|---|---|
| وب‌سایت رسمی سازنده | دریافت دیتاشیت و اطلاعات مدل دقیق | کد محصول، پسوند، پکیج و نسخه سند را بررسی کنید. |
| توزیع‌کننده معتبر | پیداکردن مدل، سفارش‌کد و لینک سند سازنده | فایل را با نسخه منتشرشده سازنده تطبیق دهید. |
| سایت‌های تجمیع دیتاشیت | کمک به جست‌وجوی قطعات قدیمی یا کمیاب | اعتبار منبع، شماره مدل و جدیدبودن نسخه را مستقل بررسی کنید. |
برای ماژول‌ها و بردهای آماده، فقط دیتاشیت آی‌سی اصلی همیشه کافی نیست؛ ممکن است به شماتیک، راهنمای اتصال یا مستندات سازنده ماژول نیز نیاز داشته باشید. برای نمونه، در پروژه اتصال سنسور شیب به آردوینو باید نوع خروجی سنسور یا ماژول و روش اتصال آن با ورودی آردوینو سازگار باشد.
آیا دو قطعه با مشخصات نزدیک قابل‌جایگزینی هستند؟
لزوماً نه. دو قطعه ممکن است ولتاژ یا جریان نامی مشابهی داشته باشند، اما از نظر ترتیب پایه‌ها، سطح فرمان، سرعت سوئیچینگ، اتلاف حرارتی، تلرانس یا ابعاد پکیج متفاوت باشند.
برای جایگزینی، ابتدا مشخص کنید کدام ویژگی‌ها در مدار شما ضروری‌اند؛ سپس دیتاشیت قطعه اصلی و جایگزین را در همان شرایط آزمون یا شرایط قابل‌مقایسه کنار هم بگذارید. اگر پارامتری در یکی از فایل‌ها ذکر نشده، مشابه‌بودن آن را فرض نکنید.
در بعضی خانواده‌ها، پسوند مدل می‌تواند به پکیج، نسخه، محدوده دمایی یا مشخصه متفاوت اشاره کند. نام کامل و سفارش‌کد قطعه را از صفحه رسمی سازنده بررسی کنید.
اشتباهات رایج در خواندن دیتاشیت و چک‌لیست پیش از خرید
| اشتباه رایج | روش درست بررسی |
|---|---|
| طراحی روی عدد Absolute Maximum | محدوده عملکرد، بدترین شرایط مدار و حاشیه طراحی را بررسی کنید. |
| تکیه بر مقدار Typical | حدود Min/Max، شرایط آزمون و یادداشت‌های جدول را بخوانید. |
| انتخاب فقط بر اساس ولتاژ و جریان نامی | اتلاف توان، دما، پکیج و سایر مشخصات مؤثر بر کاربرد را هم بررسی کنید. |
| بی‌توجهی به کد دقیق و پسوند قطعه | مدل، سازنده، پکیج و نسخه دیتاشیت را با قطعه موجود تطبیق دهید. |
| کپی‌کردن پین‌آوت از تصویر نامعتبر | نمای بالا یا پایین و شماره پایه‌ها را در دیتاشیت رسمی بررسی کنید. |
- کد کامل قطعه و نام سازنده مشخص است.
- ولتاژ، جریان و دمای واقعی مدار با مشخصات قطعه سازگارند.
- شرایط کاری با حد مجاز مطلق اشتباه گرفته نشده است.
- مقادیر Min/Typ/Max همراه با شرایط آزمون بررسی شده‌اند.
- اتلاف توان و نیاز حرارتی قطعه در نظر گرفته شده است.
- پین‌آوت، پکیج و فوت‌پرینت PCB تطبیق داده شده‌اند.
- برای جایگزینی، فقط به شباهت نام یا ظاهر اکتفا نشده است.
سؤالات متداول درباره دیتاشیت قطعات الکترونیکی
آیا مقدار Typical در دیتاشیت تضمین‌شده است؟
نه لزوماً. مقدار Typical معمولاً رفتار نماینده قطعه را در شرایط مشخص نشان می‌دهد. برای بررسی بدترین حالت و محدوده‌های تضمین‌شده، ستون‌های Min/Max و توضیحات سازنده را بخوانید.
آیا همه قطعات و ماژول‌های الکترونیکی دیتاشیت دارند؟
بسیاری از قطعات شناخته‌شده دارای دیتاشیت سازنده هستند، اما ممکن است برای قطعات بی‌نام‌ونشان یا بعضی ماژول‌های آماده، سند رسمی کامل در دسترس نباشد. در این حالت، شناسایی سازنده و بررسی مستندات فنی معتبر اهمیت بیشتری پیدا می‌کند.
برای پیدا کردن دیتاشیت، نام قطعه کافی است؟
همیشه نه. بهتر است کد کامل قطعه، نام سازنده و در صورت لزوم پسوند یا کد پکیج را نیز جست‌وجو کنید تا مشخصات مدل دیگری را به‌اشتباه مبنای طراحی قرار ندهید.
جمع‌بندی: دیتاشیت را برای تصمیم‌گیری بخوانید، نه فقط پیدا کردن یک عدد
حالا می‌دانید دیتاشیت قطعات الکترونیکی چیست و هنگام خواندن آن باید دنبال چه اطلاعاتی باشید. مهم‌ترین مهارت این است که مشخصات را همراه با شرایط اندازه‌گیری و محدودیت‌هایشان تفسیر کنید؛ نه اینکه یک عدد بزرگ از جدول پیدا کنید و همان را معیار انتخاب قرار دهید.
پیش از خرید، طراحی یا جایگزینی قطعه، کد دقیق محصول، شرایط کاری، مقادیر Min/Typ/Max، نمودارهای مؤثر بر پروژه و نقشه پایه‌ها را بررسی کنید. سپس با محاسبه و آزمایش، از سازگاری قطعه با مدار واقعی مطمئن شوید.
