در این مقاله قصد داریم به بررسی جامع انواع دیود و کاربرد آن در مدارهای الکترونیکی بپردازیم تا شما بتوانید مناسبترین قطعه را برای پروژه خود انتخاب کنید. اگر با بردهای آردوینو، ESP32، منابع تغذیه یا رلهها کار میکنید، شناخت عملکرد دیودها از سوختن قطعات گرانقیمت شما جلوگیری میکند.
دیودها قهرمانان گمنام دنیای الکترونیک هستند. قانون اصلی عملکرد آنها بسیار ساده و حیاتی است: جریان الکتریکی را فقط در یک جهت عبور میدهند و در جهت مخالف مثل یک دیوار محکم مسدود میکنند!
دنبال خرید انواع دیود هستید؟
انواع دیودهای 1N4007، 1N4148، 1N5819، دیودهای زنر، شاتکی و پل دیود را با تضمین کیفیت از فروشگاه پژوهشگران تهیه کنید.
دیود چیست و چگونه در مدار کار میکند؟
سازندگان، دیود (Diode) را از پیوند دو ماده نیمههادی نوع P (دارای بار مثبت) و نوع N (دارای بار منفی) میسازند. پایه متصل به بخش P را آند (Anode) و پایه متصل به بخش N را کاتد (Cathode) مینامند.
عملکرد دیود دقیقاً مانند یک شیر یکطرفه آب در لولهکشی است؛ اجازه عبور آب را تنها از یک سمت میدهد و مانع بازگشت آن میشود. جریان الکتریکی نیز در دیود فقط از سمت آند به کاتد حرکت میکند.
💡 نکته مهندسی درباره انواع دیود و کاربرد آن
طراحان مدار با قرار دادن یک دیود چند هزار تومانی ساده، جلوی سوختن آیسیها، میکروکنترلرها و منابع تغذیه چند میلیونی را میگیرند.
بایاس مستقیم و بایاس معکوس چیست؟
- بایاس مستقیم (Forward Bias): هنگامی که ولتاژ مثبت را به آند و ولتاژ منفی را به کاتد وصل میکنید، دیود روشن میشود و جریان را عبور میدهد (با افت ولتاژ حدود 0.7V در دیودهای سیلیسیمی).
- بایاس معکوس (Reverse Bias): اگر جای ولتاژ مثبت و منفی را عوض کنید، دیود مانع عبور جریان میشود و مانند یک کلید باز از مدار محافظت میکند.

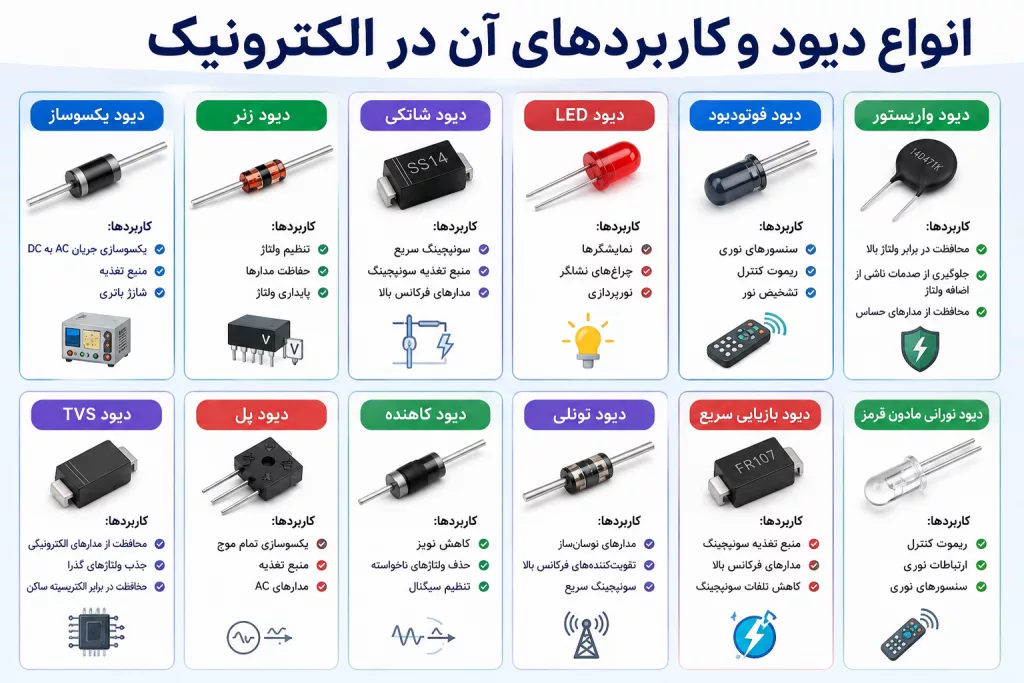

بررسی انواع دیود و کاربرد آن در پروژههای مختلف
۱- دیود یکسوساز (Rectifier Diode)
رایجترین عضو خانواده دیودها، دیود یکسوساز است. مهندسان از این قطعه برای تبدیل جریان متناوب (AC) به مستقیم (DC) و محافظت در برابر اتصال معکوس تغذیه استفاده میکنند. سری 1N400x (مانند 1N4001 تا 1N4007) معروفترین نمونههای این گروه هستند.
مهمترین کاربردها:
- یکسوسازی برق AC در آداپتورها و شارژرها
- محافظت از مدار در برابر ورود ولتاژ معکوس
- استفاده در منابع تغذیه خطی و بردهای صنعتی
۲- دیود FAST
برخلاف مدلهای یکسوساز، تولیدکنندگان دیود سیگنال (مانند 1N4148) را برای جریانهای پایین و سرعتهای سوئیچینگ بسیار بالا میسازند.

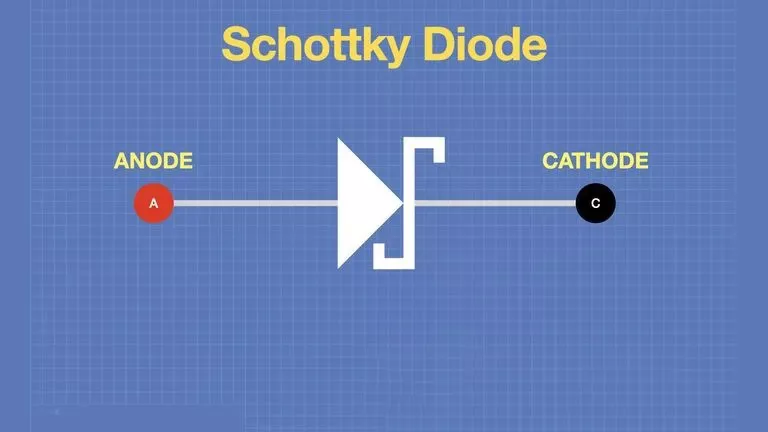

۳- دیود شاتکی (Schottky Diode)؛ افت ولتاژ کم و سرعت بالا
اگر مدار شما به سرعت بالا و کمترین افت ولتاژ نیاز دارد، دیود شاتکی عالیترین گزینه است. این قطعه به جای پیوند نیمههادی-نیمههادی، از اتصال فلز-نیمههادی بهره میبرد.
مزایای دیود شاتکی (مانند 1N5819 و SS14):
- افت ولتاژ بسیار پایین 0.2V تا 0.4V که اتلاف انرژی را کم میکند.
- سرعت سوئیچینگ فوقالعاده بالا و ایجاد گرمای بسیار کمتر.
- افزایش راندمان در منابع تغذیه سوئیچینگ (SMPS)، بردهای خورشیدی و مدارات باتری.

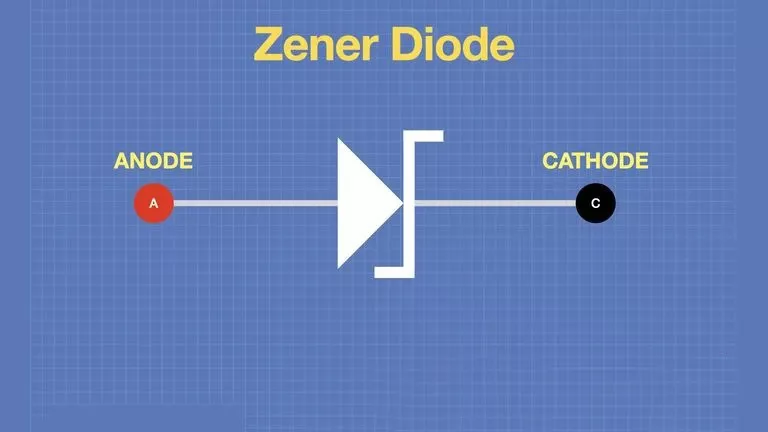

۴- دیود زنر (Zener Diode)؛ تثبیتکننده ولتاژ
طراحان، دیود زنر را برخلاف دیودهای معمولی برای کار در بایاس معکوس میسازند. وقتی ولتاژ معکوس به حد مشخصی (ولتاژ زنر) برسد، دیود جریان را عبور میدهد و ولتاژ را روی همان مقدار ثابت نگه میدارد.
کاربرد اصلی: تثبیت ولتاژ، مدارهای اندازهگیری و محافظت از ورودی میکروکنترلرها در برابر نوسانات ولتاژ.
۵- دیود هرزگرد (Flyback Diode)؛ نقش انواع دیود و کاربرد آن در حفاظت رله
وقتی جریان سیمپیچ رله یا موتور DC را ناگهان قطع میکنید، یک ولتاژ القایی معکوس بسیار بزرگ به وجود میآید. این ولتاژ میتواند ترانزیستور یا میکروکنترلر شما را فوراً بسوزاند.
🚨 چرا به دیود هرزگرد نیاز دارین؟
اگر یک دیود (مانند 1N4007 یا 1N5819) را به صورت موازی معکوس با سیمپیچ رله بگذارید، این ولتاژ مخرب را درون خود دیود تخلیه میکند و جلوی آسیب به مدار را میگیرد.

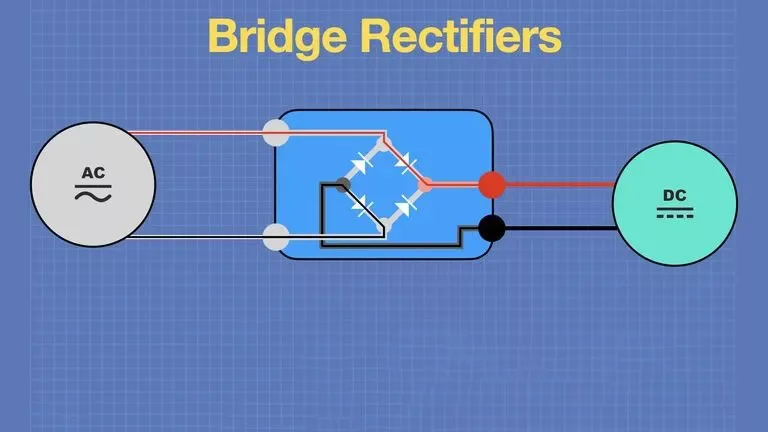

۶- پل دیود (Bridge Rectifier)
تولیدکنندگان ۴ عدد دیود را در یک پکیج واحد (مانند KBP206) قرار میدهند تا یکسوسازی تمامموج (Full-Wave) را برای تبدیل برق AC به DC انجام دهد.

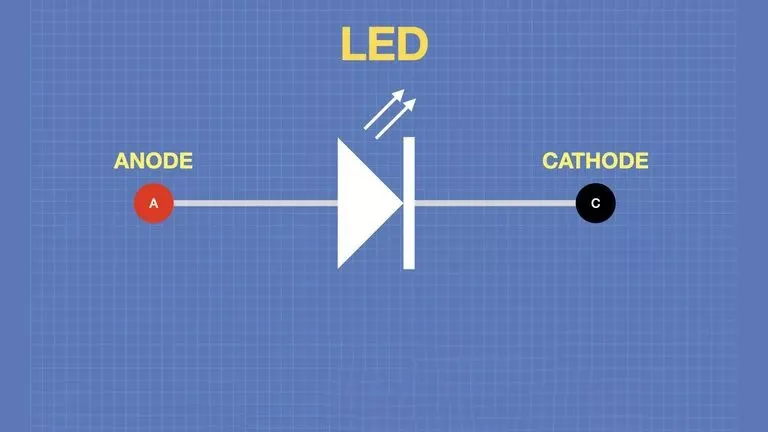

۷- دیود نورافشان (LED)
LED نیز نوعی دیود نیمههادی است؛ با این تفاوت که هنگام عبور جریان در بایاس مستقیم، نور ساطع میکند.
📚 مقالات پیشنهادی برای مطالعه بیشتر:
جدول مقایسه جامع مشخصات انواع دیود و کاربرد آن
| نوع دیود | افت ولتاژ | سرعت سوئیچینگ | کاربرد اصلی در مدار | نمونه معروف |
|---|---|---|---|---|
| یکسوساز | حدود 0.7V | معمولی | تبدیل AC به DC و حفاظت قطبیت | 1N4007 |
| سیگنال | حدود 0.7V | بسیار سریع | پردازش سیگنال و مدارهای منطقی | 1N4148 |
| شاتکی | 0.2V تا 0.4V | فوق سریع | منابع تغذیه SMPS و مدارهای باتری | 1N5819 / SS14 |
| زنر | وابسته به ولتاژ زنر | معمولی | تثبیت ولتاژ و محافظت ورودی | Zener 5.1V |
| پل دیود | حدود 1.4V | معمولی | یکسوسازی کامل AC به DC | KBP206 |
| LED | 1.8V تا 3.3V | سریع | روشنایی و نشانگر وضعیت | LED 5mm |
چگونه دیود مناسب پروژه خود را انتخاب کنیم؟
برای انتخاب درست قطعه، پیش از خرید حتماً این ۴ پارامتر اصلی را بررسی کنید:
- ✅ حداکثر جریان مستقیم (Forward Current): بیشترین جریانی که دیود بدون سوختن از خود عبور میدهد.
- ✅ حداکثر ولتاژ معکوس (Reverse Voltage): بیشترین ولتاژی که دیود در بایاس معکوس تحمل میکند.
- ✅ افت ولتاژ مستقیم (Forward Voltage Drop): ولتاژی که روی خود دیود تلف میشود.
- ✅ سرعت سوئیچینگ (Switching Speed): زمان بازگشت معکوس در مدارات فرکانس بالا.
نحوه تست سلامت دیود با مولتیمتر
برای تست سلامت دیود، ابتدا سلکتور مولتیمتر را روی حالت تست دیود (Diode Test) بگذارید:
- پروب قرمز (مثبت) را به آند و پروب مشکی (منفی) را به کاتد (سمت دارای نوار نقرهای یا مشکی) وصل کنید. نمایشگر عدد
0.5V تا 0.7V(برای دیود معمولی) یا0.2V تا 0.4V(برای دیود شاتکی) را نشان میدهد. - جای پروبها را عوض کنید. در این حالت نمایشگر باید عبارت
OLیا1(مدار باز) را به شما نشان دهد.
OL را دیدید، دیود سوخته (قطع) است.🎯 خرید انواع دیود با ضمانت کیفیت از پژوهشگران
فروشگاه پژوهشگران الکترونیک مجموعهای کامل از دیودهای یکسوساز، زنر، شاتکی، LED، پل دیود و قطعات الکترونیکی را با کیفیت اورجینال و ارسال سریع عرضه میکند.مشاهده محصولات فروشگاه پژوهشگران
❓ سوالات متداول درباره انواع دیود و کاربرد آن (FAQ)
تفاوت اصلی دیود شاتکی و دیود معمولی چیست؟
دیود شاتکی افت ولتاژ کمتر (حدود 0.2 تا 0.4 ولت) و سرعت سوئیچینگ بسیار بالاتری نسبت به دیودهای معمول سیلیسیمی (با افت 0.7 ولت) دارد که تلفات گرمایشی را به شدت کاهش میدهد.
چرا باید از دیود هرزگرد برای رله یا موتور استفاده کنیم؟
چون سیمپیچ رله هنگام خاموش شدن ولتاژ القایی معکوس شدیدی میسازد که میتواند ترانزیستور یا میکروکنترلر شما را بسوزاند.
چگونه پایه کاتد و آند دیود را از روی ظاهر مشخص کنیم؟
سازندگان روی بدنه اکثر دیودها یک نوار رنگی (معمولاً نقرهای یا مشکی) میگذارند؛ پایه نزدیک به این نوار، پایه کاتد (منفی) است.
