آیسی رگولاتور یا Voltage Regulator IC یکی از مهمترین قطعات در طراحی منابع تغذیه و مدارهای الکترونیکی است. وظیفه اصلی آن تنظیم ولتاژ در محدوده مشخص و تأمین ولتاژ مناسب برای بخشهای مختلف مدار است.
اما انتخاب رگولاتور فقط به این خلاصه نمیشود که مثلاً «یک آیسی 5 ولت» بخریم. ولتاژ ورودی، جریان بار، Dropout Voltage، توان تلفاتی، راندمان، نویز، نوع خازن و شرایط حرارتی همه روی انتخاب درست تأثیر دارند.
آیسی رگولاتور چیست؟
رگولاتور ولتاژ یک مدار کنترل است که تغییرات ورودی، بار و برخی شرایط کاری را جبران میکند تا خروجی در محدوده تعیینشده باقی بماند.
برای مثال اگر یک میکروکنترلر با 3.3V کار کند اما منبع شما 5V باشد، نمیتوان در حالت عادی 5V را مستقیماً به Rail تغذیه 3.3V آن متصل کرد. یک رگولاتور مناسب میتواند این ولتاژ را به مقدار موردنیاز تبدیل کند.
رگولاتور چگونه ولتاژ را تنظیم میکند؟
در بیشتر رگولاتورها بخشی از ولتاژ خروجی به مدار کنترل یا Feedback بازگردانده میشود. کنترلر مقدار خروجی را با یک مرجع داخلی مقایسه کرده و عنصر تنظیمکننده را طوری کنترل میکند که ولتاژ خروجی در مقدار موردنظر باقی بماند.
روش انجام این کار در رگولاتور خطی و سوئیچینگ متفاوت است.

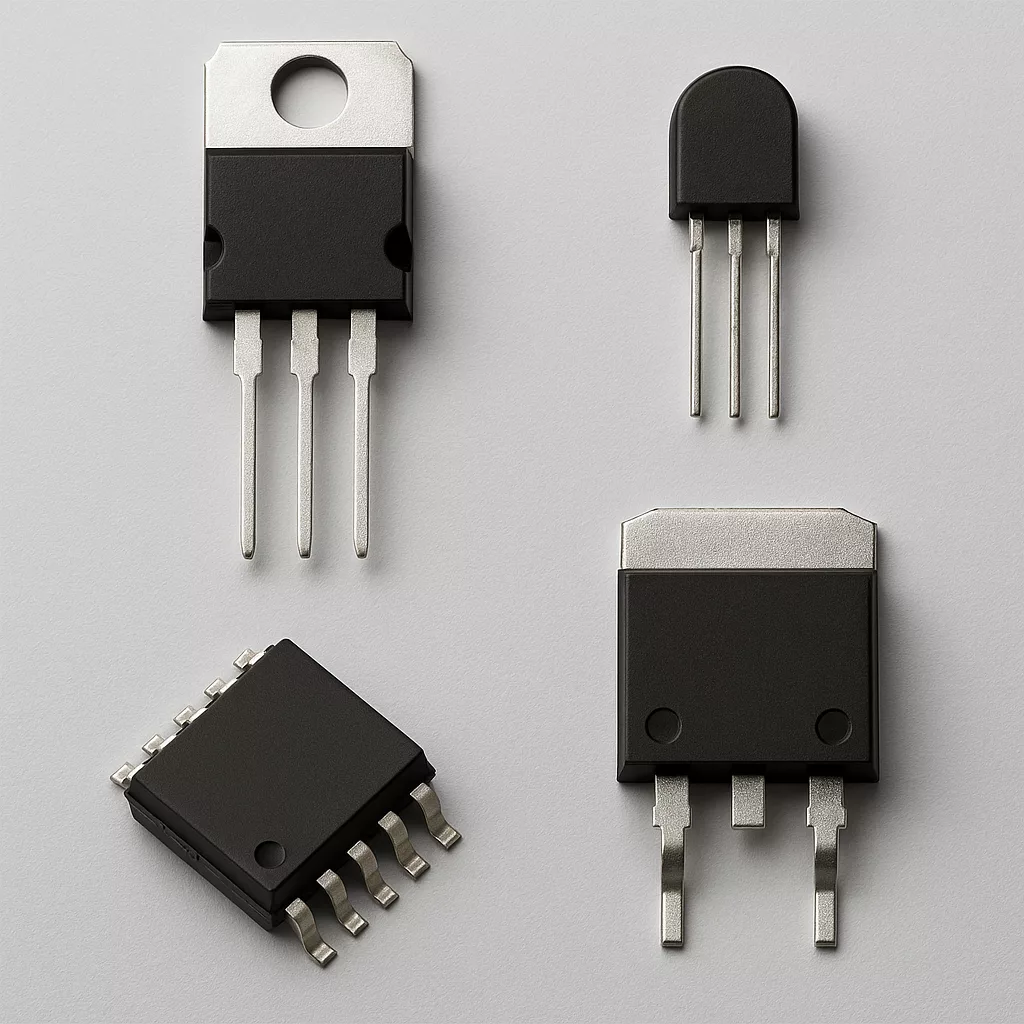

انواع آیسی رگولاتور
رگولاتور خطی یا Linear Regulator
رگولاتور خطی ولتاژ بالاتر ورودی را به ولتاژ پایینتر تبدیل میکند و اختلاف توان عمدتاً به شکل گرما تلف میشود.
مدارهای خطی معمولاً ساده، کمنویز و از نظر تعداد قطعات جانبی کمدردسر هستند، اما در اختلاف ولتاژ زیاد و جریان بالا میتوانند راندمان پایینی داشته باشند.
نمونههای شناختهشده:
- 7805
- 7812
- LM317
- AMS1117
LDO چیست؟
LDO یا Low Dropout Regulator نوعی رگولاتور خطی است که میتواند با اختلاف ولتاژ ورودی و خروجی کمتری نسبت به برخی رگولاتورهای خطی سنتی کار کند.
مثلاً در سیستم باتری که Vin به Vout نزدیک است، LDO میتواند انتخاب مناسبی باشد. اما میزان واقعی Dropout باید از دیتاشیت و در جریان موردنظر بررسی شود.
رگولاتور سوئیچینگ چیست؟
Switching Regulator با روشن و خاموش کردن سریع سوئیچ قدرت و استفاده از عناصر ذخیره انرژی مانند سلف و خازن، ولتاژ را تبدیل میکند.
مزیت اصلی این ساختار راندمان بالاتر است؛ به همین دلیل در مدارهای با اختلاف ولتاژ زیاد یا جریان بالا معمولاً گزینه بهتری است.
Buck Converter
Buck برای کاهش ولتاژ استفاده میشود. مثلاً:
در جریانهای بالا معمولاً Buck نسبت به یک رگولاتور خطی گرمای بسیار کمتری تولید میکند.
Boost Converter
Boost برای افزایش ولتاژ استفاده میشود. مثلاً:
این ساختار در مدارهای باتری لیتیومی بسیار رایج است.
Buck-Boost
اگر ولتاژ ورودی گاهی از خروجی بیشتر و گاهی کمتر باشد، بسته به معماری مدار میتوان از Buck-Boost استفاده کرد.
رگولاتور Fixed و Adjustable چه فرقی دارند؟

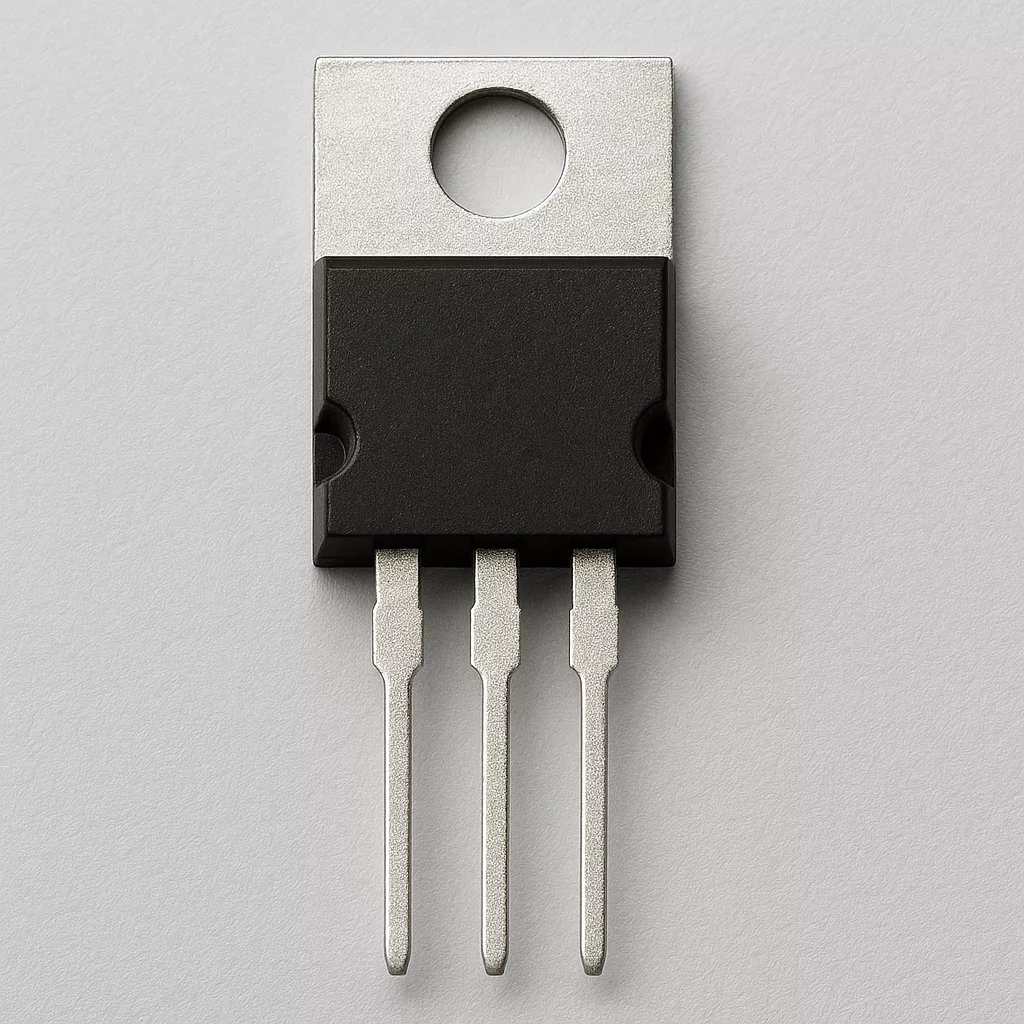

ولتاژ خروجی مشخص و ثابتی دارد؛ مانند 7805 با خروجی اسمی 5V.

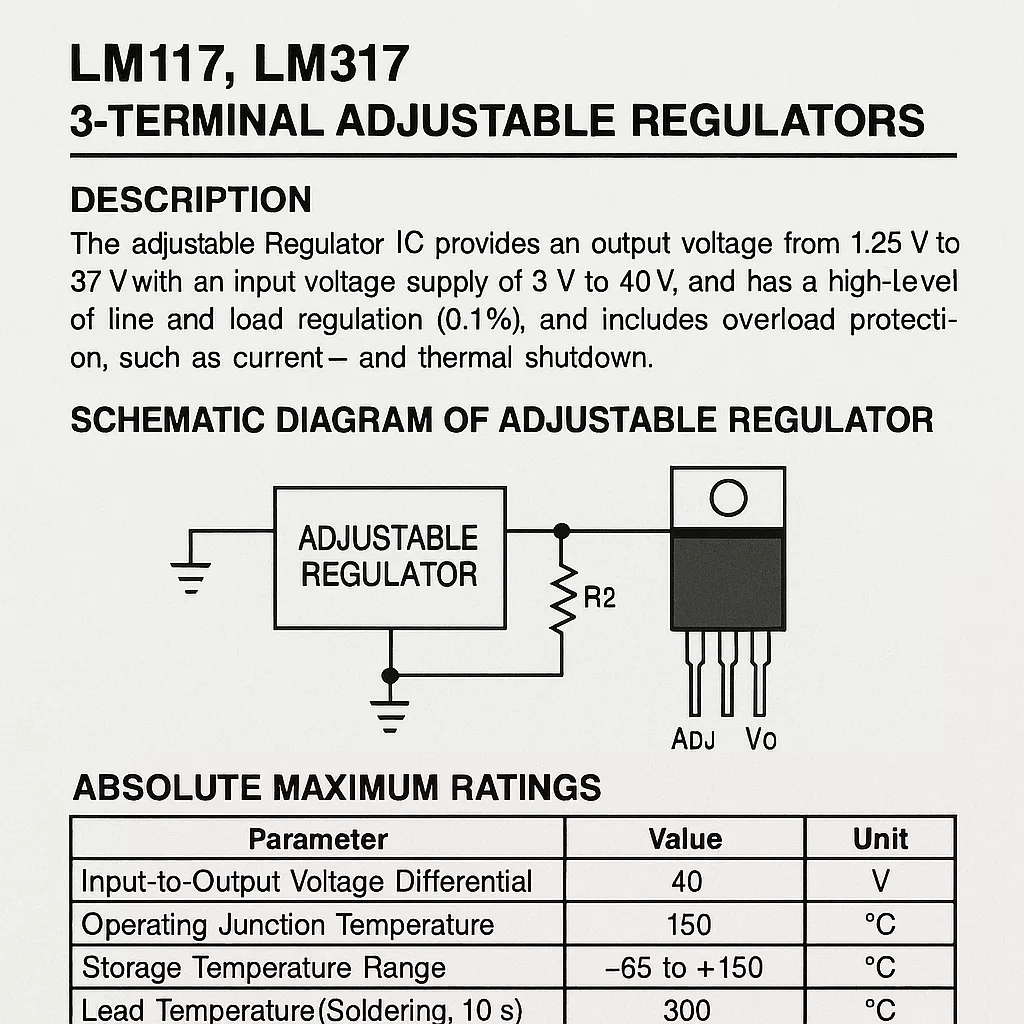

با شبکه Feedback خارجی میتوان خروجی را در محدوده مجاز تنظیم کرد؛ مانند LM317.
تفاوت رگولاتور خطی و سوئیچینگ
| ویژگی | Linear / LDO | Switching |
|---|---|---|
| ساختار | سادهتر | پیچیدهتر |
| راندمان | در اختلاف ولتاژ زیاد پایینتر | معمولاً بالاتر |
| نویز و Ripple | معمولاً کمتر | بیشتر و وابسته به طراحی |
| قطعات جانبی | کمتر | معمولاً بیشتر |
| گرما | ممکن است زیاد باشد | در طراحی مناسب معمولاً کمتر |
| افزایش ولتاژ | خیر | در توپولوژی Boost امکانپذیر است |
| کاربرد مناسب | مدار کمنویز، جریان کمتر، Vin نزدیک Vout | جریان بالاتر و اختلاف ولتاژ بیشتر |
Dropout Voltage چیست؟
یکی از مهمترین مشخصات رگولاتورهای خطی، Dropout Voltage است. رگولاتور برای تنظیم صحیح خروجی معمولاً به حداقل اختلافی بین Vin و Vout نیاز دارد.
اگر این اختلاف کافی نباشد، رگولاتور از حالت Regulation خارج میشود و ولتاژ خروجی شروع به افت میکند.
چرا آیسی رگولاتور داغ میشود؟
در رگولاتور خطی اختلاف ولتاژ ورودی و خروجی در جریان بار به توان تلفاتی تبدیل میشود.
فرض کنید با یک رگولاتور خطی بخواهیم:
توان تقریبی تلفاتی:
7 وات برای بسیاری از پکیجهای کوچک بسیار زیاد است و میتواند باعث افزایش شدید دما، Current Limiting یا Thermal Shutdown شود.
برای اطلاعات بیشتر درباره مدیریت گرما میتوانید مقاله راهکارهای کاهش دمای قطعات الکترونیکی را نیز مطالعه کنید.
مهمترین مشخصات برای انتخاب آیسی رگولاتور
1. محدوده ولتاژ ورودی
Vin واقعی مدار، شامل حداقل، حداکثر و Transientهای احتمالی، باید در محدوده مجاز قطعه باشد.
2. ولتاژ خروجی
رگولاتور ممکن است Fixed یا Adjustable باشد. دقت خروجی و تلرانس آن نیز برای مدارهای حساس اهمیت دارد.
3. جریان خروجی
صرف اینکه روی دیتاشیت «1A» نوشته شده به این معنی نیست که قطعه در هر شرایطی میتواند 1A را بدون محدودیت حرارتی تحویل دهد.
پکیج، دمای محیط، PCB و توان تلفاتی باید بررسی شوند.
4. Dropout Voltage
بهخصوص برای سیستمهای باتری و Vin نزدیک Vout بسیار مهم است.
5. راندمان
در Switching Regulatorها راندمان یکی از پارامترهای کلیدی است. اما راندمان معمولاً با Vin، Vout و Load تغییر میکند؛ بنابراین نمودارهای Datasheet را بررسی کنید.
6. Quiescent Current
Iq جریان مصرفی خود رگولاتور است. در تجهیزات باتریخور و Low-Power این پارامتر میتواند بسیار مهم باشد.
7. PSRR
Power Supply Rejection Ratio نشان میدهد رگولاتور تا چه حد میتواند تغییرات یا نویز ورودی را از خروجی دور نگه دارد.
در مدارهای آنالوگ، سنسورها، ADC و Audio این مشخصه میتواند اهمیت زیادی داشته باشد.
8. Line Regulation و Load Regulation
Line Regulation میزان تغییر خروجی در اثر تغییر Vin و Load Regulation میزان تغییر خروجی با تغییر بار را نشان میدهد.
9. Thermal Shutdown و Current Limit
بسیاری از رگولاتورها دارای محدودکننده جریان و حفاظت حرارتی هستند، اما این قابلیتها نباید بهعنوان جایگزین طراحی صحیح در نظر گرفته شوند.
Dropout، توان تلفاتی، راندمان، Iq، PSRR، خازنها، حرارت و Layout میتوانند تعیین کنند قطعه در مدار واقعی درست کار میکند یا خیر.
خازن ورودی و خروجی رگولاتور چه نقشی دارند؟
بسیاری از رگولاتورها برای پایداری حلقه کنترل و پاسخ مناسب به تغییرات بار به خازن ورودی و خروجی نیاز دارند.
نوع، مقدار و حتی ESR خازن در بعضی رگولاتورها اهمیت دارد.
چند مثال واقعی برای انتخاب رگولاتور
| نیاز مدار | انتخاب احتمالی | دلیل |
|---|---|---|
| 5V → 3.3V، جریان 50mA، مدار آنالوگ کمنویز | LDO مناسب | اختلاف ولتاژ کم و نویز پایین |
| 12V → 5V، جریان 2A | Buck Converter | تلفات Linear بسیار زیاد میشود |
| باتری 3.7V → 5V | Boost Converter | نیاز به افزایش ولتاژ |
| 12V → خروجی قابل تنظیم با جریان کم | LM317 در صورت مناسب بودن تلفات | خروجی Adjustable و مدار ساده |
| 5V → 3.3V برای MCU | LDO یا Buck بسته به جریان | انتخاب بر اساس مصرف، نویز و راندمان |
مقایسه چند رگولاتور پرکاربرد
| مدل/نوع | نوع | کاربرد رایج | نکته مهم |
|---|---|---|---|
| 7805 | Linear Fixed | خروجی 5V | در Vin بالا و جریان زیاد میتواند داغ شود |
| AMS1117 | LDO / Linear | 3.3V و 5V در بردهای مختلف | Dropout و Thermal Design را بررسی کنید |
| LM317 | Linear Adjustable | منبع قابل تنظیم | نیازمند مقاومتهای Feedback و توجه به تلفات |
| Buck Regulator | Switching Step-Down | کاهش ولتاژ با راندمان بالا | Layout و Inductor اهمیت زیادی دارند |
| Boost Regulator | Switching Step-Up | افزایش ولتاژ | جریان ورودی میتواند از جریان خروجی بیشتر باشد |
اشتباهات رایج هنگام استفاده از رگولاتور
| اشتباه | مشکل |
|---|---|
| انتخاب فقط بر اساس Vout | ممکن است Vin، جریان یا حرارت مناسب نباشد |
| نادیده گرفتن Dropout | خروجی از Regulation خارج میشود |
| فرض اینکه جریان نامی همیشه قابل دستیابی است | محدودیت حرارتی ممکن است مانع شود |
| حذف خازنهای توصیهشده | ممکن است خروجی ناپایدار یا پرنویز شود |
| استفاده از Linear برای اختلاف ولتاژ زیاد و جریان بالا | تلفات و گرمای زیادی ایجاد میشود |
| نادیده گرفتن Layout در Buck/Boost | EMI، Ripple و عملکرد ضعیف ایجاد میشود |
| فرض اینکه Thermal Shutdown یعنی طراحی امن است | این حفاظت اضطراری است نه شرایط عادی کار |
از دیتاشیت رگولاتور چه چیزهایی بخوانیم؟
- Input Voltage Range
- Output Voltage
- Output Current
- Dropout Voltage
- Quiescent Current
- PSRR
- Line Regulation
- Load Regulation
- Thermal Resistance
- Current Limit
- Thermal Shutdown
- Recommended Capacitors
- Typical Application Circuit
- PCB Layout Recommendation
اگر با خواندن دیتاشیت آشنا نیستید، مقاله دیتاشیت قطعات الکترونیکی چیست؟ میتواند نقطه شروع خوبی باشد.
رگولاتور مناسب مدار خود را انتخاب کنید
قبل از خرید، ولتاژ ورودی، خروجی، جریان بار، Dropout و شرایط حرارتی مدار را مشخص کنید. برای بررسی آیسیهای رگولاتور، قطعات منبع تغذیه و سایر قطعات موردنیاز پروژه میتوانید محصولات فروشگاه RNGO را مشاهده کنید.
سوالات متداول
برای تبدیل 12 ولت به 5 ولت از 7805 استفاده کنیم یا Buck؟
به جریان بار بستگی دارد. در جریانهای کم 7805 میتواند ساده و مناسب باشد، اما با افزایش جریان توان تلفاتی آن زیاد میشود. برای مثال در 1A تقریباً 7W تلفات داریم؛ در این شرایط Buck معمولاً انتخاب منطقیتری است.
تفاوت LDO با رگولاتور خطی معمولی چیست؟
LDO نیز نوعی رگولاتور خطی است اما برای تنظیم خروجی معمولاً به اختلاف ولتاژ کمتری بین Vin و Vout نیاز دارد. مقدار Dropout به مدل قطعه و جریان خروجی وابسته است.
چرا رگولاتور خروجی درست نمیدهد؟
کم بودن Vin، Dropout ناکافی، اضافهبار، Thermal Shutdown، خازن نامناسب، سیمکشی یا Layout اشتباه و انتخاب نادرست قطعه از دلایل رایج هستند.
جمعبندی
آیسی رگولاتور فقط قطعهای برای «ثابت کردن ولتاژ» نیست. برای انتخاب درست باید نوع رگولاتور، Vin، Vout، جریان بار، Dropout، توان تلفاتی، راندمان، نویز، خازنها و شرایط حرارتی بررسی شوند.
برای بارهای کم و مدارهای حساس به نویز، Linear یا LDO میتواند گزینه مناسبی باشد؛ اما در اختلاف ولتاژ زیاد و جریان بالا، Switching Regulatorهایی مانند Buck اغلب راندمان بهتری ارائه میکنند.
