نیمه هادی چیست؟ کاربرد در الکترونیک

تقریباً تمام تجهیزات الکترونیکی مدرن، از یک شارژر ساده و منبع تغذیه گرفته تا گوشی هوشمند، کامپیوتر، خودرو، تجهیزات صنعتی و سیستم‌های مخابراتی، به قطعاتی وابسته هستند که از مواد نیمه هادی ساخته شده‌اند.

اما نیمه هادی چیست و چرا ماده‌ای مانند سیلیکون توانسته اساس ساخت دیود، ترانزیستور، MOSFET، سنسور و میلیاردها ترانزیستور داخل یک پردازنده شود؟

دلیل اصلی این است که برخلاف یک هادی معمولی یا یک عایق، رسانایی الکتریکی نیمه هادی را می‌توان کنترل کرد. مهندسان با استفاده از دوپینگ، ایجاد پیوندهای مختلف، میدان الکتریکی، نور و عوامل دیگر می‌توانند رفتار الکتریکی این مواد را تغییر دهند و از آن‌ها برای ساخت قطعات مختلف استفاده کنند.

در ادامه با ساختار نیمه هادی، مفهوم Band Gap، الکترون و حفره، دوپینگ نوع N و P، پیوند PN و کاربرد این مواد در قطعات واقعی آشنا می‌شویم.

📌 نیمه هادی در یک نگاه

ماهیت
بین هادی و عایق
ویژگی اصلی
رسانایی قابل کنترل
ماده رایج
Silicon
حامل‌ها
الکترون و حفره
دو نوع مهم
N-Type و P-Type
کاربرد
دیود، ترانزیستور، IC و سنسور

نیمه هادی چیست؟

نیمه هادی یا Semiconductor ماده‌ای است که رفتار الکتریکی آن بین یک هادی مناسب مانند فلز و یک عایق مانند شیشه قرار می‌گیرد.

اما تعریف مهم‌تر این است که تعداد حامل‌های آزاد و در نتیجه رسانایی نیمه هادی قابل کنترل است. این کنترل می‌تواند با تغییر ترکیب ماده، دوپینگ، دما، نور، میدان الکتریکی و شرایط دیگر انجام شود.

همین قابلیت کنترل رسانایی است که نیمه هادی را به ماده‌ای بسیار ارزشمند برای ساخت قطعات الکترونیکی تبدیل می‌کند.

💡 نکته مهم

نیمه هادی را نباید ماده‌ای تصور کنید که فقط گاهی رسانا و گاهی کاملاً عایق است. در واقع رسانایی آن تابع تعداد حامل‌های آزاد است و می‌توان این تعداد را در محدوده بسیار بزرگی تغییر داد.

تفاوت هادی، نیمه هادی و عایق چیست؟

برای درک بهتر مفهوم نیمه هادی، باید آن را با هادی‌ها و عایق‌ها مقایسه کنیم.

ویژگی هادی نیمه هادی عایق
رسانایی بالا قابل کنترل بسیار پایین
Band Gap عملاً هم‌پوشانی یا بسیار کوچک متوسط بزرگ
کنترل هدایت محدود بسیار زیاد بسیار محدود
مثال مس و آلومینیوم سیلیکون و GaAs شیشه و سرامیک

سیلیکون چرا مهم‌ترین ماده نیمه هادی است؟

رایج‌ترین ماده مورد استفاده در صنعت نیمه هادی سیلیکون (Silicon) است.

سیلیکون در ساخت دیود، ترانزیستور، MOSFET، مدار مجتمع، میکروکنترلر، پردازنده، حافظه و بسیاری از حسگرها استفاده می‌شود.

استفاده گسترده از سیلیکون فقط به دلیل خاصیت نیمه هادی آن نیست. فراوانی ماده اولیه، امکان تولید ویفرهای با کیفیت، فناوری ساخت توسعه‌یافته و ایجاد لایه اکسید سیلیکون با خواص مناسب، از دلایل مهم گسترش صنعت مبتنی بر سیلیکون هستند.

چه موادی نیمه هادی هستند؟

سیلیکون تنها نیمه هادی مورد استفاده در الکترونیک نیست. مواد مختلف بسته به توان، فرکانس، نور و دمای کاری ویژگی‌های متفاوتی دارند.

ماده نام انگلیسی کاربرد شاخص
سیلیکون Silicon – Si IC، پردازنده، دیود، MOSFET
ژرمانیم Germanium – Ge برخی دیودها و کاربردهای خاص
گالیوم آرسناید Gallium Arsenide – GaAs RF، اپتوالکترونیک و فرکانس بالا
سیلیکون کارباید Silicon Carbide – SiC الکترونیک قدرت و ولتاژ بالا
گالیوم نیترید Gallium Nitride – GaN توان، سوئیچینگ سریع، RF و LED

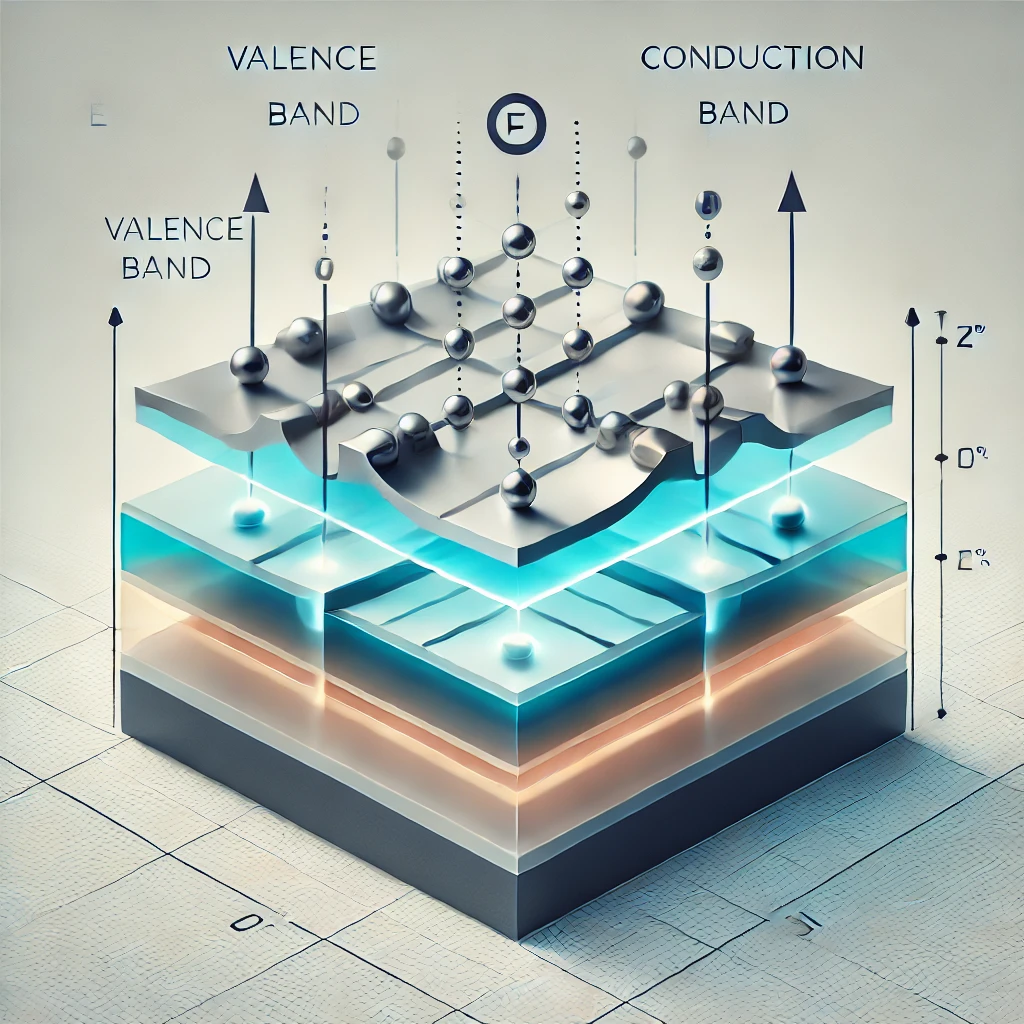

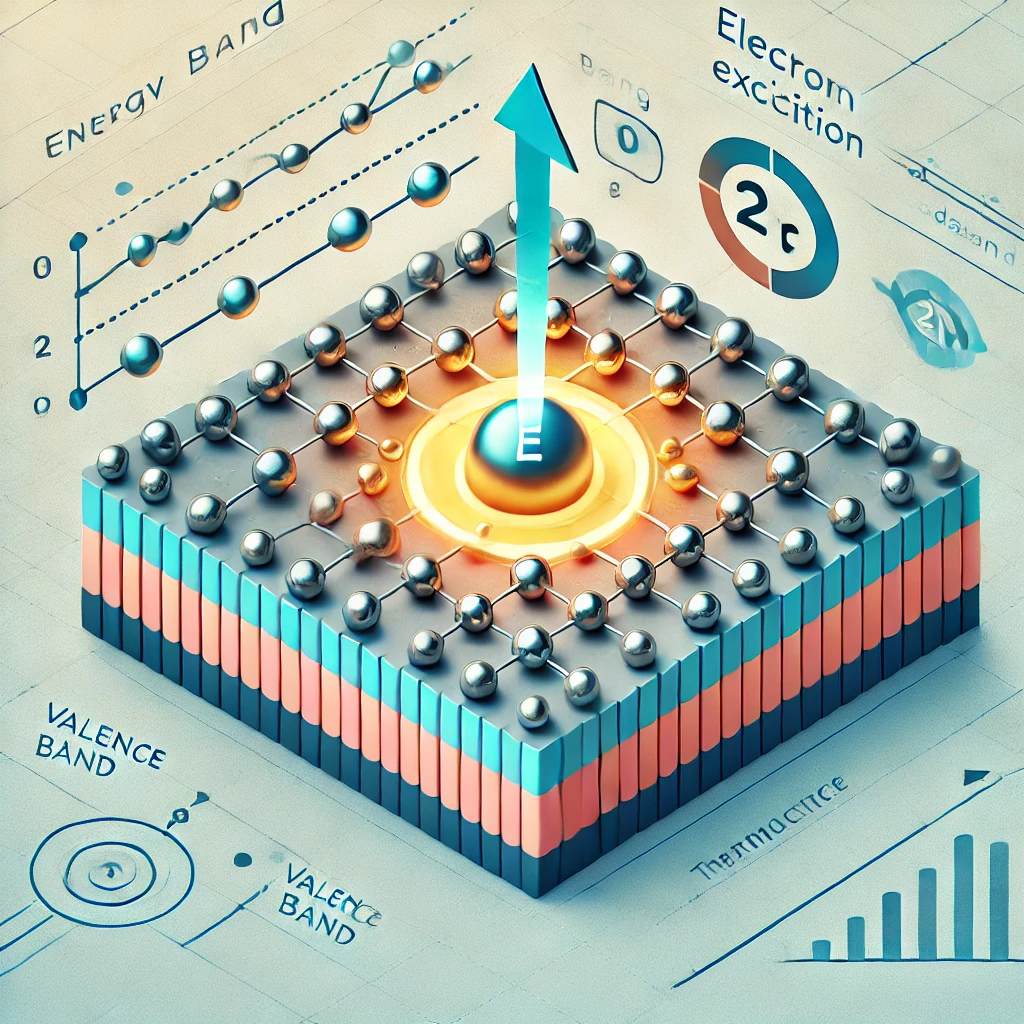

ساختار باند انرژی در نیمه هادی چیست؟

برای توضیح علمی رفتار نیمه هادی از مفهوم Energy Band یا باند انرژی استفاده می‌شود.

دو ناحیه مهم در این مدل عبارت‌اند از:

  • Valence Band یا باند ظرفیت: ناحیه‌ای که الکترون‌های پیوندی ماده در آن قرار دارند.
  • Conduction Band یا باند رسانش: الکترون‌هایی که وارد این باند شوند می‌توانند در هدایت جریان الکتریکی مشارکت کنند.

بین این دو باند ناحیه‌ای به نام Band Gap یا گاف انرژی قرار دارد.

⚡ Band Gap چه نقشی دارد؟

هرچه عبور الکترون از باند ظرفیت به باند رسانش دشوارتر باشد، ایجاد حامل آزاد سخت‌تر خواهد بود. اندازه Band Gap یکی از پارامترهای مهمی است که روی رفتار الکتریکی و نوری ماده تأثیر می‌گذارد.

برای مثال Band Gap سیلیکون در دمای اتاق تقریباً 1.12 eV است.

الکترون و حفره در نیمه هادی چیست؟

در فلزات معمولاً تمرکز اصلی بر حرکت الکترون‌ها است، اما در نیمه هادی‌ها مفهوم دیگری به نام حفره یا Hole نیز اهمیت زیادی دارد.

وقتی یک الکترون از یک پیوند خارج شود، جای خالی آن می‌تواند مانند یک حامل بار مثبت در ساختار ماده رفتار کند. به این جای خالی حفره گفته می‌شود.

بنابراین هدایت در نیمه هادی می‌تواند توسط دو نوع حامل انجام شود:

  • Electron: حامل بار منفی
  • Hole: حامل مؤثر بار مثبت

نیمه هادی ذاتی چیست؟

Intrinsic Semiconductor یا نیمه هادی ذاتی، ماده نیمه هادی نسبتاً خالصی است که به‌طور عمدی با ناخالصی خاصی دوپ نشده است.

در این حالت، حامل‌های آزاد عمدتاً بر اثر انرژی حرارتی ایجاد می‌شوند و تعداد الکترون‌های آزاد و حفره‌ها تقریباً برابر است.

اما برای ساخت اکثر قطعات الکترونیکی لازم است تعداد حامل‌ها و نوع غالب آن‌ها را بهتر کنترل کنیم. اینجاست که دوپینگ وارد می‌شود.

دوپینگ در نیمه هادی چیست؟

Doping به فرآیند اضافه کردن مقدار کنترل‌شده‌ای از ناخالصی به ماده نیمه هادی گفته می‌شود تا غلظت حامل‌های بار تغییر کند.

هدف دوپینگ صرفاً «بیشتر کردن رسانایی» نیست؛ بلکه مهم‌تر از آن، کنترل نوع و غلظت حامل‌های بار است.

نیمه هادی نوع N چیست؟

در سیلیکون نوع N معمولاً اتم‌هایی با پنج الکترون ظرفیتی مانند فسفر به ساختار اضافه می‌شوند.

در نتیجه الکترون‌هایی اضافه ایجاد می‌شوند که راحت‌تر می‌توانند در رسانش شرکت کنند.

در نیمه هادی نوع N:

  • الکترون‌ها حامل اکثریت هستند.
  • حفره‌ها حامل اقلیت هستند.

نیمه هادی نوع P چیست؟

برای ساخت نوع P می‌توان از ناخالصی‌های سه‌ظرفیتی مانند بور استفاده کرد.

وجود این اتم‌ها باعث ایجاد کمبود الکترون در برخی پیوندها می‌شود که در مدل نیمه هادی به شکل حفره در نظر گرفته می‌شود.

در نیمه هادی نوع P:

  • حفره‌ها حامل اکثریت هستند.
  • الکترون‌ها حامل اقلیت هستند.

N-Type

حامل اکثریت: الکترون

P-Type

حامل اکثریت: حفره

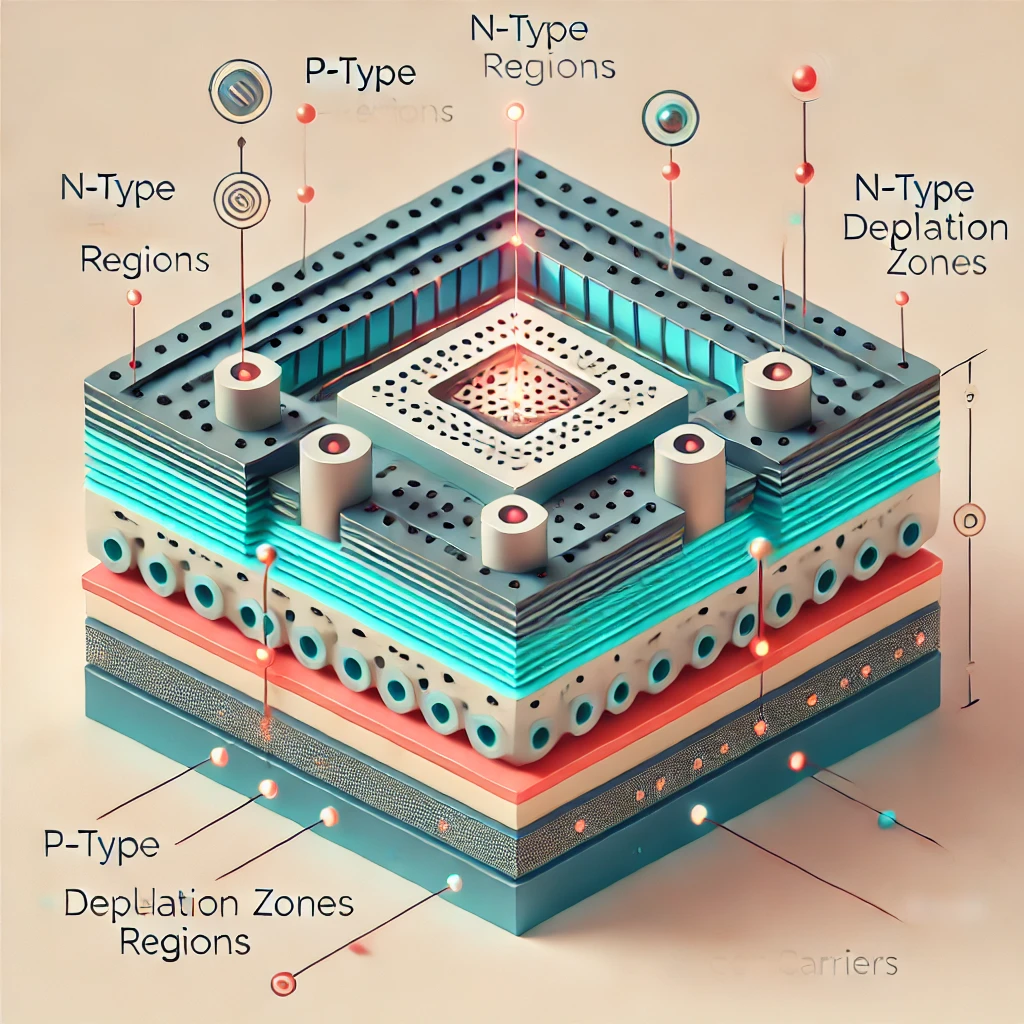

پیوند PN چیست و چرا اهمیت دارد؟

وقتی یک ناحیه نوع P در کنار یک ناحیه نوع N قرار بگیرد، ساختاری به نام PN Junction یا پیوند PN ایجاد می‌شود.

در مرز دو ناحیه، بخشی از الکترون‌ها و حفره‌ها با یکدیگر بازترکیب می‌شوند و ناحیه‌ای با حامل آزاد کمتر تشکیل می‌شود که به آن Depletion Region یا ناحیه تهی گفته می‌شود.

در این ناحیه یک میدان الکتریکی داخلی و سد پتانسیل ایجاد می‌شود. با اعمال ولتاژ خارجی می‌توان شرایط این سد را تغییر داد.

بایاس مستقیم

در شرایط Forward Bias سد پیوند کاهش پیدا می‌کند و امکان عبور جریان بسیار بیشتر می‌شود.

بایاس معکوس

در Reverse Bias ناحیه تهی گسترده‌تر می‌شود و جریان عادی پیوند بسیار کوچک باقی می‌ماند؛ البته اگر ولتاژ معکوس از محدوده مجاز فراتر برود ممکن است Breakdown رخ دهد.

🔍 چرا پیوند PN مهم است؟

بخش بزرگی از رفتار دیودها و بسیاری از ساختارهای ترانزیستوری از کنترل حرکت حامل‌ها در پیوندها و نواحی نیمه هادی به دست می‌آید.

نیمه هادی چگونه در دیود استفاده می‌شود؟

یک دیود PN ساده از اتصال ناحیه P و N ساخته می‌شود. ویژگی این پیوند باعث می‌شود دیود در یک جهت شرایط مناسبی برای عبور جریان داشته باشد و در جهت مخالف تا محدوده مشخصی جریان بسیار کمی عبور دهد.

البته همه دیودها ساختار و رفتار یکسانی ندارند. دیود معمولی، شاتکی، زنر، LED و فتودیود برای کاربردهای مختلف طراحی می‌شوند.

⚡ انواع دیود برای کاربردهای مختلف

هنگام انتخاب دیود باید مواردی مانند جریان مستقیم، ولتاژ معکوس، افت ولتاژ، سرعت سوئیچینگ و نوع کاربرد را بررسی کنید.

مشاهده انواع دیود

نقش نیمه هادی در ترانزیستور چیست؟

ترانزیستور یکی از مهم‌ترین اختراعات تاریخ الکترونیک است. با طراحی چند ناحیه نیمه هادی و کنترل جریان یا میدان الکتریکی می‌توان قطعه‌ای ساخت که به‌عنوان سوئیچ یا تقویت‌کننده عمل کند.

دو خانواده مهم عبارت‌اند از:

  • BJT: مانند NPN و PNP
  • FET: مانند MOSFET

در یک مدار دیجیتال، ترانزیستور می‌تواند مانند یک کلید بسیار سریع عمل کند. کنار هم قرار گرفتن تعداد عظیمی از این کلیدها امکان ساخت پردازنده‌ها، حافظه‌ها و مدارهای منطقی را ایجاد کرده است.

IC چگونه از نیمه هادی ساخته می‌شود؟

Integrated Circuit یا مدار مجتمع به تراشه‌ای گفته می‌شود که تعداد زیادی عنصر الکترونیکی روی یک بستر نیمه هادی ساخته شده‌اند.

این عناصر می‌توانند شامل ترانزیستور، دیود، مقاومت، خازن و ساختارهای دیگر باشند.

در تراشه‌های مدرن، تعداد بسیار زیادی ترانزیستور در سطح کوچکی از سیلیکون ساخته می‌شوند و با شبکه‌ای از اتصالات فلزی به یکدیگر متصل می‌شوند.

میکروکنترلرها، پردازنده‌ها، حافظه‌ها، رگولاتورها، آپ‌امپ‌ها، درایورها و بسیاری از قطعاتی که در مدار استفاده می‌کنیم، نمونه‌هایی از IC هستند.

📚 مطالعه مرتبط

اگر می‌خواهید با یکی از کاربردهای رایج مدارهای مجتمع در بخش تغذیه آشنا شوید، مقاله رگولاتورها را نیز ببینید.

آی سی رگولاتور چیست؟

کاربرد نیمه هادی‌ها فقط دیود و ترانزیستور نیست

مواد نیمه هادی در طیف بسیار وسیعی از قطعات استفاده می‌شوند.

قطعه کاربرد
دیود یکسوسازی، حفاظت و سوئیچینگ
LED تبدیل انرژی الکتریکی به نور
فتودیود تشخیص نور
BJT تقویت و سوئیچینگ
MOSFET سوئیچینگ، کنترل توان و مدارهای دیجیتال
IGBT کنترل توان بالا
سلول خورشیدی تبدیل نور به انرژی الکتریکی
سنسور نیمه هادی اندازه‌گیری نور، دما، میدان و پارامترهای مختلف
IC و پردازنده پردازش، کنترل، حافظه و ارتباطات

SiC و GaN چه تفاوتی با سیلیکون دارند؟

در بسیاری از مدارهای معمول، سیلیکون همچنان انتخاب اصلی است؛ اما در الکترونیک قدرت و فرکانس بالا، مواد جدیدتر اهمیت زیادی پیدا کرده‌اند.

Silicon Carbide یا SiC

SiC یک نیمه هادی Wide Band Gap است و برای بسیاری از کاربردهای ولتاژ بالا، دمای بالا و الکترونیک قدرت مناسب است.

به همین دلیل MOSFET و دیود SiC در تجهیزاتی مانند اینورترها، منابع تغذیه پرقدرت و سامانه‌های قدرت استفاده می‌شوند.

Gallium Nitride یا GaN

GaN نیز یک ماده Wide Band Gap است و امکان سوئیچینگ سریع در فرکانس‌های بالا را فراهم می‌کند.

یکی از کاربردهای شناخته‌شده آن در مبدل‌های توان کوچک و پرچگالی و شارژرهای مدرن است.

⚠️ سیلیکون، SiC یا GaN؟

هیچ‌کدام همیشه «بهتر» نیستند. ولتاژ، فرکانس سوئیچینگ، تلفات، قیمت، روش درایو، دما و توپولوژی مدار تعیین می‌کنند کدام فناوری انتخاب مناسب‌تری است.

چرا دما روی نیمه هادی اثر می‌گذارد؟

افزایش دما می‌تواند باعث تولید حامل‌های بیشتری در نیمه هادی شود و رفتار الکتریکی قطعه را تغییر دهد.

اما در یک قطعه واقعی، تأثیر دما پیچیده‌تر از افزایش ساده رسانایی است. پارامترهایی مانند جریان نشتی، ولتاژ آستانه، مقاومت روشن، بهره و حداکثر توان قابل تحمل نیز می‌توانند با دما تغییر کنند.

به همین دلیل دیتاشیت قطعات نیمه هادی معمولاً نمودارها و محدودیت‌های مرتبط با دمای Junction را نیز ارائه می‌کند.

چرا گرمای زیاد برای قطعات نیمه هادی خطرناک است؟

در دیود، ترانزیستور، MOSFET و IC بخشی از انرژی الکتریکی به گرما تبدیل می‌شود. اگر این گرما به‌درستی از Junction به محیط منتقل نشود، دمای داخلی تراشه افزایش پیدا می‌کند.

عبور از محدوده دمایی مجاز می‌تواند عملکرد قطعه را مختل کند یا باعث خرابی دائمی شود.

برای همین در قطعات توان باید مواردی مانند:

  • توان تلفاتی
  • Junction Temperature
  • Thermal Resistance
  • سطح مس PCB
  • هیت‌سینک
  • تهویه

به‌صورت هم‌زمان بررسی شوند.

هنگام انتخاب یک قطعه نیمه هادی به چه مشخصاتی توجه کنیم؟

دانستن اینکه یک قطعه «دیود» یا «MOSFET» است برای خرید کافی نیست. مشخصات فنی باید متناسب با مدار انتخاب شوند.

حداکثر ولتاژ

قطعه باید ولتاژ مدار و حاشیه ایمنی لازم را تحمل کند.

حداکثر جریان

جریان نامی به شرایط دمایی و دفع حرارت وابسته است.

توان و دما

توان تلفاتی و دمای Junction باید کنترل شوند.

سرعت

در مدارهای سوئیچینگ، زمان‌های سوئیچینگ و فرکانس اهمیت دارند.

پکیج

SMD یا THT بودن روی مونتاژ و دفع حرارت اثر می‌گذارد.

دیتاشیت

شرایط واقعی استفاده باید با دیتاشیت همان قطعه بررسی شود.

ارتباط نیمه هادی با قطعاتی که روی PCB می‌بینیم چیست؟

وقتی روی PCB یک دیود، MOSFET، ترانزیستور یا IC می‌بینید، بخش فعال داخلی آن معمولاً یک تراشه نیمه هادی است؛ اما چیزی که از بیرون مشاهده می‌کنید پکیج قطعه است.

برای مثال یک MOSFET سیلیکونی ممکن است در پکیج TO-220 پایه‌دار یا پکیج SMD عرضه شود. ماده نیمه هادی داخل هر دو می‌تواند مشابه باشد، اما توان حرارتی، ابعاد، نحوه مونتاژ و مشخصات آن‌ها متفاوت است.

🛒 قطعات نیمه هادی مناسب مدار خود را پیدا کنید

هنگام انتخاب دیود، ترانزیستور، MOSFET یا IC فقط نام قطعه را بررسی نکنید. ولتاژ، جریان، توان، سرعت، پکیج و شرایط حرارتی باید با مدار شما سازگار باشند.

مشاهده قطعات الکترونیکی

اشتباهات رایج درباره نیمه هادی‌ها

نیمه هادی یعنی نصفه رسانا

این برداشت دقیق نیست. «نیمه» در اینجا به معنی نصف رسانایی فلز نیست. رسانایی نیمه هادی می‌تواند در شرایط مختلف چندین مرتبه بزرگی تغییر کند.

نیمه هادی فقط با گرما رسانا می‌شود

خیر. دما یکی از عوامل اثرگذار است، اما دوپینگ، میدان الکتریکی، نور و ساختار قطعه نیز می‌توانند رفتار حامل‌ها و جریان را کنترل کنند.

نوع P بار مثبت و نوع N بار منفی دارد

نه به این معنا که کل قطعه دارای بار خالص مثبت یا منفی باشد. اصطلاح P و N به نوع حامل اکثریت مربوط است؛ ماده در حالت کلی تقریباً خنثی از نظر بار الکتریکی باقی می‌ماند.

تمام قطعات نیمه هادی از سیلیکون ساخته می‌شوند

خیر. اگرچه سیلیکون بسیار رایج است، موادی مانند GaAs، SiC و GaN نیز برای کاربردهای خاص استفاده می‌شوند.

جمع‌بندی؛ نیمه هادی چرا پایه الکترونیک مدرن است؟

نیمه هادی ماده‌ای با رسانایی قابل کنترل است و همین ویژگی امکان ساخت قطعاتی را فراهم کرده که می‌توانند جریان را یکسو کنند، تقویت کنند، قطع و وصل کنند، نور تولید کنند، نور را تشخیص دهند یا میلیاردها عملیات منطقی را در یک تراشه انجام دهند.

با دوپینگ می‌توان نیمه هادی‌های نوع N و P ایجاد کرد و از ترکیب نواحی مختلف، ساختارهایی مانند پیوند PN، دیود، ترانزیستور و مدار مجتمع ساخت.

سیلیکون همچنان ماده اصلی صنعت الکترونیک است، اما نیمه هادی‌هایی مانند SiC و GaN نیز در مدارهای توان و فرکانس بالا اهمیت زیادی پیدا کرده‌اند.

اگر با طراحی یا تعمیر مدار سروکار دارید، مهم‌ترین نکته این است که نام قطعه به‌تنهایی کافی نیست. ولتاژ، جریان، توان، دمای Junction، پکیج، سرعت سوئیچینگ و شرایط کاری باید همیشه از روی دیتاشیت بررسی شوند.

💬 کدام بخش نیمه هادی‌ها برای شما مبهم‌تر است؟

اگر در درک Band Gap، حفره، دوپینگ، پیوند PN یا تفاوت نیمه هادی‌های Silicon، SiC و GaN سؤال دارید، آن را در بخش نظرات مطرح کنید.

سؤال‌های فنی کاربران می‌توانند موضوع آموزش‌های بعدی درباره دیود، ترانزیستور و قطعات نیمه هادی باشند.

سوالات متداول درباره نیمه هادی

تفاوت نیمه هادی با هادی و عایق چیست؟

در هادی‌ها حامل‌های آزاد زیادی برای انتقال جریان وجود دارد و در عایق‌ها ایجاد حامل آزاد بسیار دشوار است. نیمه هادی بین این دو قرار دارد و مهم‌تر از همه می‌توان تعداد و نوع حامل‌های آن را با دوپینگ، دما، نور، میدان الکتریکی و ساختار قطعه کنترل کرد.

تفاوت نیمه هادی نوع N و P چیست؟

در نیمه هادی نوع N، الکترون‌ها حامل اکثریت هستند؛ در حالی که در نوع P حفره‌ها حامل اکثریت محسوب می‌شوند. کنار هم قرار دادن نواحی N و P اساس بسیاری از ساختارهای نیمه هادی مانند پیوند PN است.

آیا همه قطعات نیمه هادی از سیلیکون ساخته می‌شوند؟

خیر. سیلیکون رایج‌ترین ماده است، اما ژرمانیم، گالیوم آرسناید، سیلیکون کارباید و گالیوم نیترید نیز در کاربردهای مختلف استفاده می‌شوند. انتخاب ماده به عواملی مانند ولتاژ، فرکانس، دما، تلفات و کاربرد قطعه بستگی دارد.
