مدار سوئیچینگ چیست؟ به زبان ساده، مدار سوئیچینگ مداری است که در آن یک قطعه مانند MOSFET، ترانزیستور، IGBT یا کلید الکترونیکی بین حالت‌های روشن و خاموش تغییر می‌کند تا توان، ولتاژ، جریان یا مسیر یک سیگنال کنترل شود.
اما تفاوت یک مدار سوئیچینگ حرفه‌ای با یک کلید ساده این است که این روشن و خاموش‌شدن می‌تواند ده‌ها هزار تا چند میلیون بار در ثانیه رخ دهد و همراه با قطعاتی مانند سلف، خازن، دیود، کنترلر و مدار فیدبک برای تبدیل و کنترل انرژی استفاده شود.
منابع تغذیه کامپیوتر، شارژر موبایل، مبدل‌های DC-DC، درایور موتور، درایور LED، اینورتر و بسیاری از مدارهای قدرت مدرن بر اساس همین اصل کار می‌کنند.
در مدار سوئیچینگ، یک نیمه‌هادی قدرت معمولاً به‌جای کار در ناحیه خطی، بین حالت روشن و خاموش تغییر می‌کند. با کنترل مدت روشن‌بودن سوئیچ، فرکانس سوئیچینگ و مسیر ذخیره و انتقال انرژی، می‌توان ولتاژ یا توان خروجی را کنترل کرد.

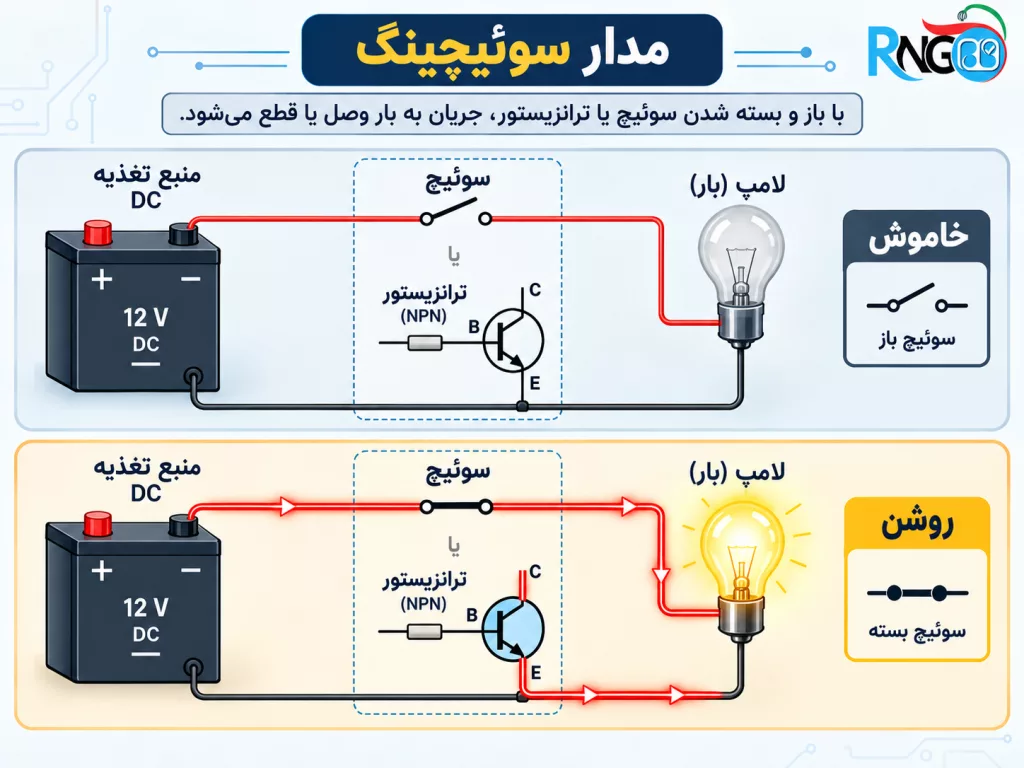

مدار سوئیچینگ دقیقاً چیست؟
در یک مدار سوئیچینگ قدرت، قطعه‌ای مانند MOSFET اغلب در دو حالت اصلی کار می‌کند:
- حالت ON: سوئیچ روشن است و مسیر عبور جریان را فراهم می‌کند.
- حالت OFF: سوئیچ خاموش است و جریان مسیر اصلی را قطع می‌کند.
اگر سوئیچ ایده‌آل باشد، در حالت ON افت ولتاژ آن صفر و در حالت OFF جریان آن صفر است؛ بنابراین تلفات توان نیز صفر خواهد بود. البته قطعات واقعی ایده‌آل نیستند و تلفات هدایت و سوئیچینگ دارند.
همین تفاوت، یکی از دلایل اصلی راندمان بالاتر بسیاری از مبدل‌های سوئیچینگ در مقایسه با مدارهای خطی است.
مدار سوئیچینگ چگونه کار می‌کند؟
برای درک عملکرد، یک مبدل DC-DC ساده را در نظر بگیرید. کنترلر به MOSFET فرمان می‌دهد که با فرکانس مشخص روشن و خاموش شود. در هر سیکل، انرژی برای مدت مشخصی از منبع دریافت، در سلف یا میدان مغناطیسی ذخیره و سپس به بار و خازن خروجی منتقل می‌شود.
مدار فیدبک نیز ولتاژ یا جریان خروجی را اندازه‌گیری می‌کند. اگر خروجی از مقدار موردنظر فاصله بگیرد، کنترلر Duty Cycle یا روش کنترل سوئیچ را تغییر می‌دهد.
کنترلر → درایو MOSFET → روشن/خاموش‌شدن سوئیچ → ذخیره و انتقال انرژی در سلف/ترانس → فیلترشدن خروجی با خازن → اندازه‌گیری خروجی → بازگشت اطلاعات به کنترلر.
PWM و Duty Cycle در مدار سوئیچینگ چیست؟
یکی از رایج‌ترین روش‌های کنترل مدار سوئیچینگ PWM یا Pulse Width Modulation است.
در PWM، فرکانس پالس‌ها می‌تواند ثابت باشد، اما مدت روشن‌بودن سوئیچ در هر سیکل تغییر کند. نسبت زمان روشن‌بودن به کل دوره را Duty Cycle می‌نامیم.
اگر Duty Cycle برابر 25٪ باشد، سوئیچ در هر سیکل یک‌چهارم زمان روشن است. اگر Duty Cycle به 75٪ برسد، سوئیچ سه‌چهارم زمان روشن خواهد بود.
فرکانس سوئیچینگ چیست؟
فرکانس سوئیچینگ مشخص می‌کند سوئیچ در هر ثانیه چند سیکل روشن و خاموش می‌شود. برای مثال 500kHz یعنی مدار در هر ثانیه 500 هزار سیکل سوئیچینگ دارد.
فرکانس بالاتر می‌تواند امکان استفاده از سلف و خازن کوچک‌تر را فراهم کند، اما در عوض می‌تواند تلفات سوئیچینگ، EMI و حساسیت Layout را بیشتر کند.
قطعات اصلی مدارهای سوئیچینگ
| قطعه | وظیفه | پارامترهای مهم |
|---|---|---|
| MOSFET / IGBT | سوئیچ‌کردن جریان | VDS/VCE، جریان، RDS(on)، Gate Charge، سرعت سوئیچینگ |
| سلف | ذخیره انرژی و محدودکردن تغییر جریان | Inductance، Saturation Current، RMS Current، DCR |
| دیود | ایجاد مسیر جریان در بخشی از سیکل | VRRM، IF، VF، Reverse Recovery |
| خازن | کاهش Ripple و ذخیره انرژی | Capacitance، ESR، Ripple Current، Voltage Rating |
| کنترلر PWM | کنترل Duty Cycle و فیدبک | فرکانس، روش کنترل، حفاظت‌ها و محدوده ولتاژ |
| Gate Driver | شارژ و تخلیه سریع گیت MOSFET | ولتاژ Drive، Source/Sink Current و Dead Time |
اگر مفهوم پارامترهایی مانند RDS(on)، Gate Charge یا Saturation Current برای شما نامشخص است، قبل از انتخاب قطعه مقاله آموزش خواندن دیتاشیت قطعات الکترونیکی را مطالعه کنید.
انواع مدارهای سوئیچینگ قدرت
۱. Buck Converter؛ کاهش ولتاژ
Buck برای زمانی استفاده می‌شود که ولتاژ خروجی از ورودی کمتر باشد.
مثال: تبدیل 12V به 5V یا 24V به 12V.
۲. Boost Converter؛ افزایش ولتاژ
در Boost، ولتاژ خروجی از ورودی بیشتر است. برای مثال می‌توان ولتاژ یک باتری را برای تغذیه بخش دیگری از مدار افزایش داد.
۳. Buck-Boost Converter
در خانواده Buck-Boost امکان کار در شرایطی وجود دارد که ولتاژ ورودی ممکن است کمتر یا بیشتر از خروجی باشد. نوع دقیق رابطه ورودی و خروجی به توپولوژی مورد استفاده بستگی دارد.
۴. Flyback Converter
Flyback یکی از توپولوژی‌های پرکاربرد در منابع تغذیه ایزوله و توان‌های نسبتاً پایین تا متوسط است. در آن از ترانسفورمر کوپل‌شده برای ذخیره و انتقال انرژی استفاده می‌شود.
۵. Forward، Half-Bridge و Full-Bridge
این توپولوژی‌ها در منابع تغذیه و مبدل‌هایی با توان و شرایط مختلف استفاده می‌شوند. با افزایش توان، تعداد سوئیچ‌ها، روش Drive و طراحی ترانس اهمیت بیشتری پیدا می‌کند.
| توپولوژی | وظیفه اصلی | نمونه کاربرد |
|---|---|---|
| Buck | کاهش ولتاژ | 12V به 5V |
| Boost | افزایش ولتاژ | باتری به ولتاژ بالاتر |
| Buck-Boost | کاهش یا افزایش ولتاژ | سیستم‌های باتری با ورودی متغیر |
| Flyback | تبدیل ایزوله | آداپتور و منابع تغذیه ایزوله |
| Half/Full Bridge | تبدیل توان بالاتر | اینورتر و منابع تغذیه توان بالا |
یک مثال ساده از Buck Converter
در یک Buck ایده‌آل و در شرایط مناسب، رابطه تقریبی بین ورودی، خروجی و Duty Cycle به شکل زیر است:
فرض کنید ورودی برابر 12V و خروجی موردنظر 5V باشد.
پس در مدل ایده‌آل، Duty Cycle حدود 42 درصد خواهد بود.
البته در مدار واقعی، افت MOSFET، دیود، سلف، Ripple، روش کنترل و تلفات دیگر باعث می‌شوند طراحی واقعی پیچیده‌تر از این رابطه ساده باشد.
تفاوت مدار سوئیچینگ و مدار خطی
| ویژگی | مدار خطی | مدار سوئیچینگ |
|---|---|---|
| راندمان | در اختلاف زیاد Vin و Vout می‌تواند پایین باشد | در طراحی مناسب معمولاً بالاتر |
| نویز | معمولاً کمتر | Ripple و EMI بیشتری ایجاد می‌کند |
| پیچیدگی | کمتر | بیشتر |
| گرمای تلف‌شده | می‌تواند زیاد باشد | در شرایط مناسب کمتر است |
| افزایش ولتاژ | رگولاتور خطی معمول نمی‌تواند | با Boost و توپولوژی‌های مشابه ممکن است |
| حساسیت PCB Layout | کمتر | بسیار مهم |
چرا مدار سوئیچینگ با وجود راندمان بالا باز هم گرم می‌شود؟
سوئیچ واقعی هیچ‌وقت کاملاً ایده‌آل نیست. مهم‌ترین منابع اتلاف عبارت‌اند از:
تلفات هدایت MOSFET
وقتی MOSFET روشن است، مقاومت کانال صفر نیست. به همین دلیل بخشی از توان به شکل گرما تلف می‌شود. تقریب ساده آن:
تلفات سوئیچینگ
MOSFET نمی‌تواند در صفر ثانیه از OFF به ON برود. در زمان کوتاه گذار، هم ولتاژ قابل‌توجهی روی قطعه وجود دارد و هم جریان عبور می‌کند؛ بنابراین توان تلف می‌شود.
با افزایش فرکانس، تعداد این گذارها در هر ثانیه بیشتر می‌شود و تلفات سوئیچینگ نیز می‌تواند افزایش پیدا کند.
تلفات دیود
در مبدل‌های غیرسنکرون، افت ولتاژ مستقیم دیود می‌تواند سهم قابل‌توجهی از تلفات را ایجاد کند. به همین دلیل در بسیاری از طراحی‌های ولتاژ پایین از Schottky یا Rectification سنکرون استفاده می‌شود.
برای آشنایی بیشتر با این نوع دیود می‌توانید مقاله کاربردهای دیود شاتکی در مدارهای الکترونیکی را مطالعه کنید.
برای مدار سوئیچینگ چه قطعاتی انتخاب کنیم؟
انتخاب MOSFET
فقط به عدد جریان بزرگ روی دیتاشیت نگاه نکنید. برای کاربرد سوئیچینگ باید حداقل این موارد بررسی شوند:
- حداکثر ولتاژ Drain-Source یا VDS
- RDS(on) در ولتاژ واقعی گیت
- Gate Charge یا QG
- ظرفیت‌های پارازیتی
- توان تلفاتی و مقاومت حرارتی
- پکیج و شرایط خنک‌کاری
ولتاژ، جریان، RDS(on)، Gate Charge و سطح Drive را از دیتاشیت بررسی کنید و بعد مدل مناسب را انتخاب کنید.
انتخاب سلف
فقط مقدار میکروهانری کافی نیست. در مبدل سوئیچینگ پارامترهای زیر مهم‌اند:
- Inductance
- Saturation Current یا جریان اشباع
- RMS Current
- DCR
- نوع هسته و تلفات آن در فرکانس موردنظر
جریان اشباع و DCR می‌توانند مستقیماً روی عملکرد و دمای مبدل اثر بگذارند.
انتخاب دیود
در طراحی‌هایی که دیود در مسیر سوئیچینگ قرار دارد، به موارد زیر توجه کنید:
- ولتاژ معکوس مجاز
- جریان متوسط و پیک
- افت ولتاژ مستقیم
- Reverse Recovery
- توان تلفاتی و پکیج
افت ولتاژ، جریان، VRRM و رفتار سوئیچینگ دیود را با فرکانس و توان مدار تطبیق دهید.
کاربردهای مدارهای سوئیچینگ
۱. منابع تغذیه سوئیچینگ یا SMPS
یکی از مهم‌ترین کاربردها تبدیل انرژی در آداپتورها، منابع تغذیه صنعتی، کامپیوتر و تجهیزات الکترونیکی است.
۲. شارژر باتری
مبدل‌های Buck، Boost یا Buck-Boost می‌توانند بخش مهمی از مدار مدیریت شارژ باشند.
۳. کنترل موتور
درایور موتور با PWM می‌تواند توان متوسط اعمال‌شده به موتور را کنترل کند. در مدار H-Bridge نیز چند سوئیچ برای کنترل جهت جریان استفاده می‌شوند.
۴. درایور LED
LED پرقدرت معمولاً به کنترل جریان نیاز دارد. مدار سوئیچینگ Constant Current می‌تواند جریان LED را با اتلاف کمتر نسبت به برخی روش‌های خطی کنترل کند.
۵. سیستم‌های خورشیدی و MPPT
مبدل‌های DC-DC در شارژکنترلرها و سیستم‌های MPPT برای تغییر نقطه کاری پنل و تبدیل سطح ولتاژ استفاده می‌شوند.
۶. اینورتر و UPS
در این تجهیزات، MOSFET یا IGBT با الگوهای کنترلی مشخص سوئیچ می‌شوند تا تبدیل DC به AC یا مدیریت مسیر انرژی انجام شود.
چرا Layout در مدار سوئیچینگ مهم است؟
در مدار سوئیچینگ، جریان‌ها و ولتاژها با سرعت زیادی تغییر می‌کنند. مسیرهایی با di/dt و dv/dt بالا می‌توانند نویز و EMI ایجاد کنند.
حتی اگر شماتیک کاملاً درست باشد، PCB Layout نامناسب ممکن است باعث این مشکلات شود:
- نوسان و Ringing روی MOSFET
- افزایش EMI
- نویز خروجی
- گرم‌شدن قطعات
- عملکرد ناپایدار فیدبک
- آسیب به MOSFET یا دیود
در مبدل‌های فرکانس بالا، Breadboard معمولی انتخاب مناسبی برای مسیرهای قدرت نیست. مسیر سوئیچینگ باید کوتاه باشد و خازن‌های بای‌پس و قدرت در محل مناسب نسبت به سوئیچ و مسیر برگشت جریان قرار بگیرند.
اشتباهات رایج در طراحی مدار سوئیچینگ
| اشتباه | روش صحیح |
|---|---|
| انتخاب MOSFET فقط بر اساس جریان | VDS، RDS(on)، QG، Drive و حرارت را هم بررسی کنید. |
| توجه نکردن به Saturation Current سلف | پیک جریان سلف را محاسبه و با دیتاشیت مقایسه کنید. |
| استفاده از هر دیودی | ولتاژ، جریان، VF و Reverse Recovery را بررسی کنید. |
| نادیده‌گرفتن ESR خازن | Ripple Current و ESR را مطابق فرکانس و جریان مدار انتخاب کنید. |
| PCB Layout طولانی | حلقه‌های جریان با di/dt بالا را تا حد امکان کوچک نگه دارید. |
| اندازه‌گیری اشتباه با اسیلوسکوپ | مرجع زمین، ایزولاسیون و روش Probe کردن را به‌خصوص در مدارهای متصل به برق شهر بررسی کنید. |
اگر با برق شهر یا منابع تغذیه قدرت کار می‌کنید، مطالعه نکات ایمنی در کار با مدارهای الکترونیکی ضروری است.
سؤالات متداول درباره مدارهای سوئیچینگ
چرا مدار سوئیچینگ راندمان بالاتری از رگولاتور خطی دارد؟
چون عنصر قدرت بیشتر زمان را در حالت روشن با افت ولتاژ کم یا حالت خاموش با جریان کم سپری می‌کند. البته در عمل تلفات هدایت، سوئیچینگ، سلف، دیود و سایر قطعات وجود دارند و راندمان هر مدار به طراحی آن بستگی دارد.
فرق Buck و Boost چیست؟
Buck برای کاهش سطح ولتاژ DC استفاده می‌شود، درحالی‌که Boost برای افزایش ولتاژ به کار می‌رود. Buck-Boost نیز خانواده‌ای از توپولوژی‌هاست که می‌تواند در شرایط ورودی کمتر یا بیشتر از خروجی کار کند.
آیا هر MOSFET برای مدار سوئیچینگ مناسب است؟
خیر. علاوه بر ولتاژ و جریان باید RDS(on)، Gate Charge، ولتاژ گیت موردنیاز، سرعت سوئیچینگ، پکیج و شرایط حرارتی را با فرکانس و توان مدار تطبیق دهید.
جمع‌بندی
در پاسخ به سؤال «مدار سوئیچینگ چیست؟» می‌توان گفت مدار سوئیچینگ سیستمی است که با تغییر سریع حالت یک یا چند سوئیچ الکترونیکی و کنترل انرژی در قطعاتی مانند سلف، خازن و ترانس، توان یا سیگنال را مدیریت می‌کند.
اما طراحی خوب فقط به انتخاب یک MOSFET و PWM ختم نمی‌شود. Duty Cycle، فرکانس سوئیچینگ، فیدبک، سلف، دیود، خازن، تلفات، مدیریت حرارت و PCB Layout همگی روی عملکرد نهایی تأثیر دارند.
اگر قصد ساخت Buck، Boost، درایور موتور یا یک منبع تغذیه سوئیچینگ را دارید، قبل از خرید قطعه مشخصات مدار را تعیین کنید و سپس MOSFET، سلف و دیود را بر اساس دیتاشیت و شرایط واقعی پروژه انتخاب کنید.
قطعات مدار سوئیچینگ را بر اساس مشخصات واقعی انتخاب کنید
برای ساخت یک مدار سوئیچینگ فقط به جریان و ولتاژ اسمی اکتفا نکنید؛ پارامترهای MOSFET، جریان اشباع سلف و مشخصات دیود را با فرکانس و توان مدار تطبیق دهید.
