آپ امپ چیست؟ اگر با مدارهای آنالوگ، تقویت سیگنال یا طراحی
مدارهای الکترونیکی سروکار داشته باشید، خیلی زود با این قطعه روبهرو میشوید.
آپامپ یا تقویت کننده عملیاتی (Operational Amplifier)
یک تقویتکننده تفاضلی با بهره بالا است که با استفاده از فیدبک میتواند
برای ساخت انواع مدارهای پردازش سیگنال استفاده شود.
از تقویت ولتاژ و جمع سیگنالها گرفته تا فیلتر، انتگرالگیر، مشتقگیر،
مقایسهگر و مدارهای اندازهگیری، آپامپ یکی از مهمترین بلوکهای مدارهای
آنالوگ محسوب میشود. :
⚡ آپامپ در یک نگاه
تقویتکننده تفاضلی
Inverting / Non-Inverting
یک خروجی اصلی
بسیار بالا در حالت حلقهباز
فیدبک خارجی
پردازش سیگنال آنالوگ
آپامپ فقط یک تقویتکننده معمولی نیست
در یک نگاه ساده، خروجی آپامپ به اختلاف ولتاژ دو ورودی وابسته است. اگر
ورودی غیرمعکوسکننده را با V+ و ورودی معکوسکننده را با V− نمایش دهیم،
رابطه ایدهآل به شکل زیر نوشته میشود:
Vout = A(V+ − V−)
A همان بهره حلقهباز تقویتکننده است.
چون بهره حلقهباز بسیار زیاد است، حتی اختلاف کوچکی میان دو ورودی میتواند
خروجی را به سمت یکی از محدودههای اشباع ببرد. به همین دلیل در طراحی واقعی
معمولاً از فیدبک استفاده میکنیم تا رفتار مدار قابلکنترلتر شود.

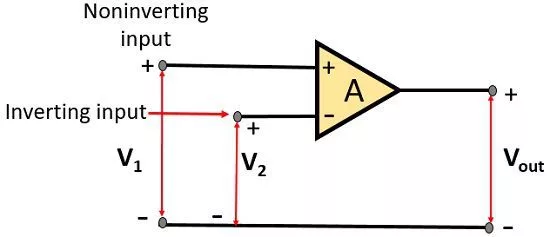

علامتهای + و − روی آپامپ چه معنی دارند؟
روی نماد آپامپ دو ورودی دیده میشود: ورودی غیرمعکوسکننده (+)
و ورودی معکوسکننده (−). این علامتها به معنی مثبت و منفی
بودن خود ولتاژ نیستند؛ بلکه نوع اثر سیگنال ورودی بر خروجی را مشخص میکنند.
افزایش ولتاژ روی ورودی + تمایل دارد خروجی را در همان جهت افزایش دهد،
در حالی که افزایش ولتاژ روی ورودی − از طریق ساختار مدار میتواند جهت
تغییر خروجی را معکوس کند.
💡 یک سوءتفاهم رایج
علامت «+» نمیگوید باید حتماً ولتاژ مثبت به آن پایه وصل کنید.
این علامت فقط نوع ورودی را مشخص میکند: Non-Inverting.
همین موضوع درباره علامت «−» نیز صدق میکند.
چرا فیدبک منفی همهچیز را تغییر میدهد؟
اگر آپامپ را بدون فیدبک استفاده کنیم، بهره بسیار زیاد آن باعث میشود
اختلاف کوچک بین ورودیها خروجی را سریع به سمت اشباع ببرد. فیدبک منفی
بخشی از خروجی را به ورودی معکوسکننده برمیگرداند و به مدار اجازه میدهد
بهره نهایی را با قطعات خارجی مانند مقاومتها کنترل کند.
همین ایده دلیل اصلی انعطافپذیری آپامپ است. بهجای اینکه Gain نهایی را
فقط خود تراشه تعیین کند، طراح میتواند با انتخاب مقاومتها و خازنها
رفتار مدار را مشخص کند.
مدار آپامپ معکوسکننده چگونه کار میکند؟
در پیکربندی معکوسکننده، سیگنال از طریق مقاومت R1 به ورودی منفی وارد میشود
و مقاومت Rf بخشی از خروجی را به همان نقطه بازمیگرداند. ورودی مثبت معمولاً
به مرجع مدار متصل میشود.
📐 فرمول Gain در مدار معکوسکننده
Vout = −(Rf/R1)Vin
علامت منفی نشان میدهد خروجی نسبت به ورودی 180 درجه اختلاف فاز دارد.
در این مدار، نسبت دو مقاومت تعیینکننده بهره است. بنابراین مثلاً اگر
Rf دو برابر R1 باشد، قدرمطلق Gain برابر 2 خواهد بود؛ البته فقط تا زمانی
که محدودیتهای واقعی آپامپ و منبع تغذیه اجازه دهند.
مدار غیرمعکوسکننده؛ وقتی نمیخواهیم سیگنال برگردد
در پیکربندی غیرمعکوسکننده، سیگنال مستقیماً به ورودی مثبت متصل میشود
و شبکه فیدبک روی ورودی منفی قرار میگیرد. خروجی همفاز با سیگنال ورودی
باقی میماند.
📐 فرمول Gain غیرمعکوسکننده
Vout =
(1 + Rf/R1)Vin
Virtual Ground چیست و چرا مهم است؟
در یک مدار تقویتکننده معکوسکننده با فیدبک منفی، اگر شرایط ایدهآل
برقرار باشد، اختلاف ولتاژ دو ورودی بسیار کوچک میشود. اگر ورودی غیرمعکوسکننده
روی زمین باشد، ولتاژ ورودی معکوسکننده نیز تقریباً صفر ولت خواهد بود؛
به این نقطه Virtual Ground یا زمین مجازی میگوییم.
🧠 نکته مهم
«زمین مجازی» یعنی ولتاژ نقطه تقریباً صفر است، نه اینکه واقعاً آن نقطه
با یک سیم به GND وصل شده باشد. همچنین در مدل ایدهآل جریان وارد ورودیهای
آپامپ نمیشود. این دو فرض از پایههای مهم تحلیل مدارهای فیدبک هستند.

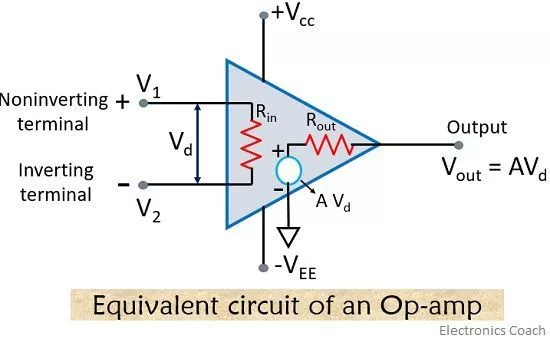

آپامپ واقعی با مدل ایدهآل چه فرقی دارد؟
مدل ایدهآل برای تحلیل مدار بسیار مفید است، اما هیچ آپامپی کاملاً ایدهآل
نیست. در قطعه واقعی پارامترهایی مانند Input Offset Voltage، Input Bias
Current، محدودیت Gain، پهنای باند و محدوده خروجی روی عملکرد مدار اثر میگذارند.
| ویژگی | مدل ایدهآل | آپامپ واقعی |
|---|---|---|
| مقاومت ورودی | بینهایت | محدود |
| مقاومت خروجی | صفر | بیش از صفر |
| Input Offset | صفر | وجود دارد |
| Gain حلقهباز | بینهایت | محدود و وابسته به فرکانس |
چرا خروجی آپامپ همیشه هرچقدر خواستیم بالا نمیرود؟
در مدل ایدهآل ممکن است تصور کنیم با کمی افزایش اختلاف ورودی، خروجی
هر مقدار دلخواهی پیدا میکند؛ اما در قطعه واقعی خروجی به محدوده تغذیه
و قابلیت Swing همان آپامپ محدود است. بنابراین با رسیدن خروجی به محدوده
اشباع، افزایش بیشتر ورودی دیگر باعث افزایش خطی خروجی نمیشود.
⚠️ Gain بالا همیشه بهتر نیست
انتخاب آپامپ فقط بر اساس Gain اشتباه است. منبع تغذیه، محدوده ورودی،
پهنای باند، Offset، Noise و توانایی خروجی درایو بار نیز باید با کاربرد
پروژه هماهنگ باشند.
آپامپ در چه مدارهایی استفاده میشود؟
انعطافپذیری Op-Amp باعث شده این قطعه در مدارهای بسیار متنوعی دیده شود.
با تغییر شبکه فیدبک و قطعات خارجی، میتوان از یک آپامپ برای پردازش
سیگنالهای مختلف استفاده کرد.
🔧 کاربردهای مهم
تقویتکننده: افزایش دامنه سیگنال
فیلتر: پردازش و انتخاب محدوده فرکانسی
جمعکننده: ترکیب چند سیگنال
انتگرالگیر: پردازش ریاضی سیگنال
مشتقگیر: بررسی نرخ تغییر سیگنال
بافر: جداسازی یک بخش مدار از بخش دیگر
مقایسهگر: مقایسه دو سطح ولتاژ
آپامپ بهعنوان Comparator چه میکند؟
اگر آپامپ را بدون فیدبک مناسب برای مقایسه دو ولتاژ استفاده کنیم،
اختلاف کوچک میان دو ورودی میتواند خروجی را به سمت یکی از سطوح اشباع
ببرد. همین رفتار باعث میشود آپامپ برای مقایسه سطوح ولتاژ نیز کاربرد داشته باشد.
البته برای بسیاری از کاربردهای تخصصی مقایسه ولتاژ، استفاده از IC Comparator
اختصاصی انتخاب بهتری از آپامپ عمومی است.

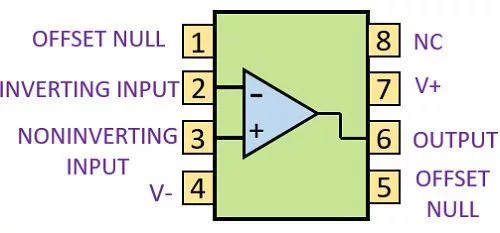

741 چرا اینقدر معروف شد؟
یکی از شناختهشدهترین نامها در تاریخ آپامپ، IC 741 است. مقاله مرجع
نیز به نقش تاریخی 709 و سپس 741 در رواج این قطعات اشاره میکند.
741 سالها بهعنوان یک قطعه استاندارد آموزشی و صنعتی شناخته میشد،
هرچند در طراحیهای جدید معمولاً باید آپامپ را بر اساس نیاز مدار انتخاب کرد.
📌 یک اشتباه رایج
محبوبیت LM741 به این معنی نیست که همیشه بهترین آپامپ برای یک پروژه جدید است.
هنگام انتخاب قطعه، ولتاژ تغذیه، ورودی، خروجی، سرعت، Noise و کاربرد واقعی
مدار را بررسی کنید.
برای انتخاب آپامپ به چه مشخصاتی نگاه کنیم؟
انتخاب یک Op-Amp مناسب فقط به Gain مربوط نمیشود. دیتاشیت قطعه باید
با نیاز واقعی مدار مقایسه شود.
| پارامتر | چرا مهم است؟ |
|---|---|
| Input Offset Voltage | دقت DC |
| Input Bias Current | بار ورودی و خطا |
| GBW | پهنای باند مدار |
| Slew Rate | سرعت تغییر خروجی |
| Input Voltage Range | محدوده سیگنال ورودی |
| Output Swing | محدوده واقعی خروجی |
🛒 به دنبال آپامپ مناسب پروژه هستید؟
قبل از خرید، شماره دقیق قطعه و مشخصات دیتاشیت آن را با نیاز مدار
مقایسه کنید. در فروشگاه پژوهشگران نیز میتوانید قطعات الکترونیکی
موردنیاز پروژههای آنالوگ را بررسی کنید.
آپامپ در پروژههای واقعی کجا به درد میخورد؟
کاربرد دقیق آن به نوع سیگنال و هدف مدار بستگی دارد. در سیستمهای
اندازهگیری، آپامپ میتواند سیگنال ضعیف یک سنسور را تقویت کند؛
در مدارهای فیلتر، فرکانسهای خاص را پردازش کند و در یک بافر،
بارگذاری میان دو مرحله را کاهش دهد.
- تقویت سیگنال سنسورها
- مدارهای صوتی
- فیلترهای آنالوگ
- دیتالاگر و مدارهای اندازهگیری
- مبدل ولتاژ و جریان
- مدارهای کنترلی
- اسیلاتورها
- مقایسه سطوح ولتاژ
💡 یک مسیر خوب برای یادگیری
اگر تازه با آپامپ آشنا شدهاید، از یک مدار Buffer شروع کنید؛ سپس
سراغ Non-Inverting و Inverting بروید. بعد از آن، Comparator،
Summing Amplifier و فیلترهای فعال مفاهیم بعدی مناسبی هستند.
این مسیر باعث میشود فرمولها را همراه با مدار واقعی یاد بگیرید،
نه اینکه فقط آنها را حفظ کنید.
برای ساخت مدارهای آپامپ چه قطعاتی لازم دارید؟
بسته به مدار، ممکن است به آپامپ، مقاومت، خازن، بردبورد، منبع تغذیه،
پتانسیومتر و تجهیزات اندازهگیری احتیاج داشته باشید.
🛒 قطعات مدارهای آنالوگ را از پژوهشگران تهیه کنید
برای ساخت مدارهای آپامپ و پروژههای آنالوگ میتوانید Op-Amp،
مقاومت، خازن، پتانسیومتر، بردبورد و سایر قطعات موردنیاز را
در فروشگاه پژوهشگران بررسی کنید.
مقالات بیشتر برای یادگیری الکترونیک
📚 مقالات بیشتر پژوهشگران
آموزشهای بیشتر درباره قطعات الکترونیکی، مدارهای آنالوگ، Arduino،
ESP32، سنسورها و پروژههای کاربردی را در مجموعه مقالات پژوهشگران ببینید.
برای انتخاب قطعه یا طراحی مدار مشاوره فنی بگیرید
🛠️ در انتخاب آپامپ سؤال دارید؟
اگر برای انتخاب Op-Amp، مقدار مقاومتها، طراحی مدار تقویتکننده،
فیلتر یا مدار مقایسهگر سؤال دارید، قبل از خرید میتوانید برای
مشاوره فنی با مجموعه پژوهشگران در ارتباط باشید.
انتخاب درست قطعه بر اساس مشخصات واقعی مدار، نتیجه نهایی را بسیار
بهتر از انتخاب صرفاً بر اساس نام یا محبوبیت قطعه میکند.
جمعبندی؛ چرا آپامپ یکی از مهمترین قطعات آنالوگ است؟
آپ امپ چیست؟ یک تقویتکننده عملیاتی یا Op-Amp را میتوان
بهعنوان یک بلوک بسیار منعطف برای پردازش سیگنالهای آنالوگ در نظر گرفت.
دو ورودی تفاضلی و یک خروجی اصلی دارد و رفتار آن با استفاده از فیدبک
خارجی قابلکنترل میشود.
قدرت واقعی آپامپ در همین انعطافپذیری است. با تغییر آرایش مقاومتها،
خازنها و مسیر فیدبک، میتوان تقویتکننده، بافر، جمعکننده، فیلتر،
انتگرالگیر و بسیاری مدارهای دیگر ساخت.
⚡ چکلیست سریع آپامپ
✔ ورودی + و − را بشناسید.
✔ فیدبک منفی را درک کنید.
✔ تفاوت مدل ایدهآل و واقعی را در نظر بگیرید.
✔ Gain را با مقاومتهای فیدبک تنظیم کنید.
✔ محدوده تغذیه و خروجی را بررسی کنید.
✔ پارامترهای دیتاشیت را پیش از انتخاب قطعه بخوانید.
✔ مدار را ابتدا با یک پیکربندی ساده آزمایش کنید.
💬 تجربه شما از کار با آپامپ چیست؟
اگر قبلاً با آپامپ، LM741 یا سایر تقویتکنندههای عملیاتی
کار کردهاید، تجربه خود را درباره طراحی مدار، حل مشکل نویز، تنظیم Gain
یا ساخت فیلتر با ما و سایر کاربران به اشتراک بگذارید.
اگر یک مدار آپامپ کاربردی ساختهاید یا تجربهای دارید که به یادگیری
دیگران کمک میکند، در بخش نظرات همین پایین برای ما بنویسید.
سوالات متداول درباره آپ امپ
آپ امپ چیست؟
آپامپ یک تقویتکننده تفاضلی با بهره بالا است که با استفاده از فیدبک
میتواند برای تقویت و پردازش سیگنالهای آنالوگ در مدارهای مختلف استفاده شود.
تفاوت ورودی مثبت و منفی آپامپ چیست؟
ورودی + غیرمعکوسکننده و ورودی − معکوسکننده است. این علامتها نوع
تأثیر ورودی بر خروجی را مشخص میکنند و به معنی مثبت یا منفی بودن
خود ولتاژ نیستند.
چرا از فیدبک منفی در آپامپ استفاده میکنیم؟
فیدبک منفی به طراح اجازه میدهد بهره و رفتار مدار را با قطعات خارجی
کنترل کند و مدار را از حالت بهره بسیار زیاد حلقهباز خارج کند.
