اگر فکر میکنید نوک هویه فقط یک قطعه فلزی ساده است که باید داغ شود و قلع را ذوب کند، احتمالاً هنوز تفاوت واقعی نوکهای مختلف را در کار تجربه نکردهاید. شکل و اندازه نوک هویه مستقیماً روی انتقال حرارت، کنترل قلع، سرعت لحیمکاری و دسترسی به پایه قطعات تأثیر میگذارد.
برای مثال، نوکی که برای لحیمکاری یک سیم ضخیم یا ترمینال مناسب است، ممکن است برای یک آیسی SMD چندان کاربردی نباشد. از طرف دیگر، استفاده از یک نوک بسیار باریک برای اتصالهای بزرگ میتواند انتقال حرارت را سخت و زمان لحیمکاری را بیشتر کند.
در این راهنما، علاوه بر مدلهای رایج مانند مخروطی، تخت، Hoof و سوزنی، مدلهای دیگری مانند نوک چاقویی، اریب، کج و نوکهای مناسب Drag Soldering را نیز بررسی میکنیم تا بتوانید بر اساس نوع کار، نوک مناسب را انتخاب کنید.

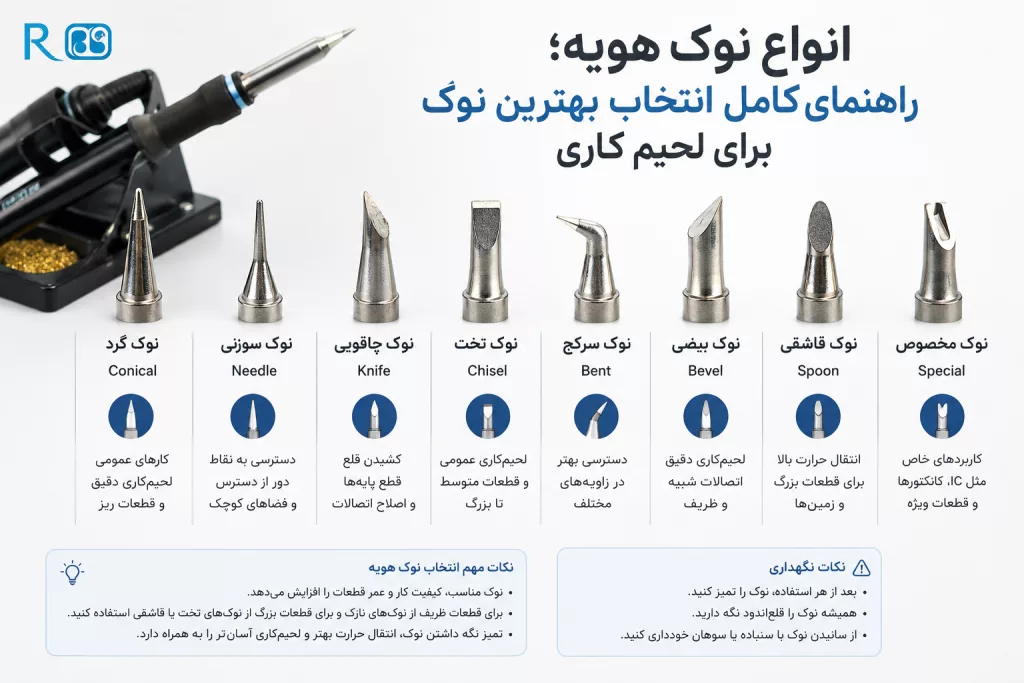

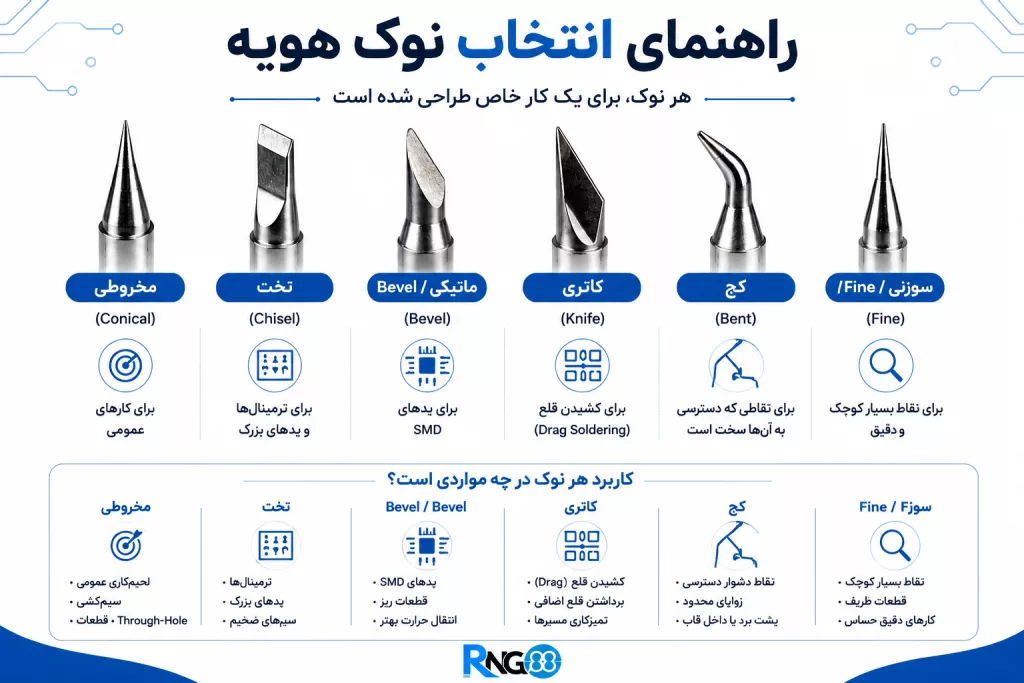

📌 انواع نوک هویه در یک نگاه
| نوع نوک | کاربرد اصلی |
|---|---|
| مخروطی (Conical) | لحیمکاری دقیق، پایه قطعات و کار عمومی |
| تخت (Chisel) | سیم، ترمینال، پد و اتصالات بزرگتر |
| ماتیکی / Bevel | پدهای SMD و انتقال حرارت مناسب |
| کاتری (Knife) | Drag Soldering، پدهای کشیده و برخی تعمیرات |
| کج / Bent | دسترسی بهتر به نقاط دشوار و متراکم |
| سوزنی / Fine | نقاط بسیار ریز و متراکم |
نوک هویه چیست و چرا شکل آن اهمیت دارد؟
نوک هویه بخشی از هویه است که حرارت را به محل اتصال منتقل میکند. اما عملکرد آن فقط به دما محدود نمیشود. شکل سطح تماس نوک تعیین میکند که حرارت و قلع با چه میزان و در چه نقطهای به قطعه منتقل شوند.
به همین دلیل، انتخاب نوک باید بر اساس اندازه پد، نوع قطعه، فاصله پایهها، ضخامت سیم و روش لحیمکاری انجام شود؛ نه صرفاً بر اساس باریک یا ضخیم بودن نوک.
⚠️ نوک باریک همیشه بهتر نیست!
هرچه سطح تماس نوک با اتصال کمتر باشد، انتقال حرارت به بعضی اتصالات بزرگ دشوارتر میشود. بنابراین برای یک پد بزرگ یا سیم ضخیم، نوک کمی پهنتر معمولاً عملکرد بهتری از یک نوک سوزنی دارد.
۱. نوک مخروطی؛ Conical
نوک مخروطی یکی از شناختهشدهترین انواع نوک هویه است. این نوک به شکل مخروط طراحی شده و میتواند نوک بسیار تیز یا کمی ضخیمتر داشته باشد.
مدلهای مخروطی برای کارهای دقیق، پایه قطعات، نقاط کوچک و بسیاری از تعمیرات عمومی کاربرد دارند. مدلهای بسیار باریک برای نقاط ظریف مناسباند، اما برای اتصالات بزرگ نباید انتظار انتقال حرارت بالا از آنها داشت.
🎯 بهترین کاربرد نوک مخروطی
- لحیمکاری پایه قطعات
- کارهای عمومی الکترونیک
- نقاط کوچک و نسبتاً دقیق
- برخی تعمیرات برد
۲. نوک تخت؛ Chisel
نوک Chisel دارای سطح صاف و پهن است و به همین دلیل نسبت به یک نوک سوزنی میتواند سطح تماس بیشتری با اتصال ایجاد کند.
این ویژگی باعث میشود نوک تخت برای سیمکاری، ترمینالها، کانکتورها، پایههای بزرگتر و پدهایی که به انتقال حرارت بیشتری نیاز دارند انتخاب مناسبی باشد.
🔧 نوک تخت برای چه کاری بهتر است؟
اگر بیشتر با سیم، ترمینال، کانکتور و اتصالات معمولی کار میکنید، یک نوک تخت با اندازه مناسب معمولاً انتخاب کاربردیتری از یک نوک بسیار باریک است.
۳. نوک ماتیکی یا Bevel
نوکهای ماتیکی دارای سطح تماس زاویهدار هستند. این طراحی باعث میشود بخش مشخصی از سطح نوک با پد تماس پیدا کند و انتقال حرارت و قلع راحتتر کنترل شود.
این نوع نوک در بسیاری از کارهای SMD کاربرد دارد و انتخاب اندازه مناسب آن میتواند کنترل قلع را نسبت به یک نوک کاملاً سوزنی آسانتر کند.
4. نوک کاتری؛ Knife Tip
نوک کاتری یا Knife Tip دارای لبهای کشیده و زاویهدار است و در برخی کارهای SMD میتواند عملکرد بسیار خوبی داشته باشد.
این مدل برای حرکت دادن مقدار مشخصی از قلع روی چند پد، ایجاد اتصال روی مسیرهای کشیده و بعضی تعمیرات خاص کاربرد دارد. در بسیاری از تجهیزات حرفهای، نوکهای Knife در اندازهها و زوایای مختلف عرضه میشوند.
🔪 چه زمانی نوک کاتری ارزش استفاده دارد؟
وقتی سطح تماس کشیدهتر لازم دارید یا میخواهید در Drag Soldering کنترل بیشتری روی مسیر حرکت قلع داشته باشید، نوک Knife میتواند گزینه جالبی باشد.
5. نوک کج؛ Bent Tip
نوکهای Bent یا کج، در واقع نوکهایی هستند که قسمت انتهایی آنها نسبت به محور هویه زاویه دارد. این طراحی برای زمانی مفید است که نوک مستقیم دسترسی مناسبی به محل اتصال ندارد.
در تعمیرات برد، نقاط متراکم و محلهایی که قطعات یا بدنه هویه مانع دسترسی مستقیم هستند، نوک کج میتواند کنترل و دید بهتری ایجاد کند. نمونههای Bent در مدلهای مخروطی و Hoof نیز وجود دارند.
6. نوک سوزنی و ظریف؛ Fine Tip
نوکهای سوزنی برای نقاط بسیار کوچک و متراکم طراحی شدهاند. این مدلها برای بعضی تعمیرات دقیق و پایههای نزدیک به یکدیگر کاربرد دارند.
با این حال، نازکترین نوک موجود لزوماً بهترین نوک نیست. سطح تماس کم میتواند انتقال حرارت به یک پد بزرگ را دشوار کند و باعث شود مدت بیشتری نوک را روی اتصال نگه دارید.
۸. نوکهای مخصوص لحیمکاری DIP
در ویدئوی آموزشی این مقاله هم میبینید که همه نوکها برای یک نوع قطعه طراحی نشدهاند. برای لحیمکاری قطعات DIP معمولاً به نوکی نیاز دارید که بتواند حرارت را به پایه و پد منتقل کند و در عین حال کنترل مناسبی روی قلع داشته باشد.
برای پایههای معمولی DIP، بسته به اندازه پد و فضای اطراف، یک نوک مخروطی با قطر مناسب یا یک نوک تخت کوچک میتواند گزینه مناسبی باشد. اگر پایهها یا اتصالها بزرگتر باشند، استفاده از نوک کمی پهنتر معمولاً انتقال حرارت بهتری ایجاد میکند.
🔌 DIP یا SMD؟ اول نوع قطعه را مشخص کن
برای قطعات DIP معمولاً نوک مخروطی یا Chisel کوچک تا متوسط کاربردی است؛ اما برای آیسیهای SMD و پایههای متراکم، Bevel، Hoof، Knife یا نوک ظریف میتوانند انتخاب مناسبتری باشند.
تفاوت نوکهای هویه برای SMD و DIP چیست؟
| نوع کار | نوک پیشنهادی | دلیل |
|---|---|---|
| SMD بسیار ریز | ظریف / مخروطی | کنترل بیشتر |
| آیسی SMD چندپایه | Hoof / Bevel | مناسب Drag Soldering |
| پد بزرگ SMD | Chisel | انتقال حرارت بیشتر |
| DIP | Conical / Chisel | دسترسی مناسب به پایه |
| سیم و ترمینال | Chisel | سطح تماس بیشتر |
تفاوت نوک تخت و مخروطی چیست؟
| ویژگی | مخروطی | تخت |
|---|---|---|
| دسترسی دقیق | ✅ بهتر | خوب |
| انتقال حرارت به اتصال بزرگ | متوسط | ✅ بیشتر |
| سیم و ترمینال | محدودتر | ✅ مناسب |
| نقاط بسیار ظریف | ✅ مناسب | کمتر مناسب |
چطور نوک هویه مناسب انتخاب کنیم؟
برای انتخاب از میان انواع نوک هویه بهتر است به جای تمرکز صرف روی شکل نوک، ابتدا نوع کاری را که انجام میدهید مشخص کنید.
- اگر کار شما بیشتر سیمکاری و ترمینال است، Chisel را بررسی کنید.
- اگر با DIP کار میکنید، Conical یا Chisel مناسب را انتخاب کنید.
- برای SMD ریز، نوک ظریف میتواند کنترل بیشتری ایجاد کند.
- برای آیسیهای چندپایه، Hoof یا Bevel بسیار کاربردی است.
- برای Drag Soldering میتوانید سراغ Hoof یا Knife بروید.
- اگر دسترسی به نقطه لحیم دشوار است، نوک Bent میتواند مفید باشد.
🛒 نوک هویه و لوازم لحیمکاری
برای انتخاب نوک مناسب پروژه، میتوانید انواع نوک هویه و لوازم جانبی لحیمکاری را در فروشگاه پژوهشگران بررسی کنید.
چگونه عمر نوک هویه را بیشتر کنیم؟
حتی بهترین نوک هویه هم در صورت استفاده نادرست خیلی زود کیفیت خود را از دست میدهد. قلعاندود نگه داشتن سطح نوک، تمیزکاری مناسب و جلوگیری از دمای بیش از حد از مهمترین نکات نگهداری هستند.
برای تمیز کردن نوک از سوهان، سمباده یا اجسام تیز استفاده نکنید؛ زیرا این کار میتواند پوشش محافظ نوک را آسیب بزند و عمر آن را کاهش دهد.
🧽 سه قانون ساده نگهداری
✔ نوک هویه را بدون قلع رها نکنید.
✔ از روش مناسب برای تمیز کردن نوک استفاده کنید.
✔ دما را بیدلیل افزایش ندهید.
چرا نوک هویه قلع را نمیگیرد؟
اگر قلع روی سطح نوک پخش نمیشود، یکی از دلایل رایج میتواند اکسیداسیون یا آلودگی سطح نوک باشد.
ابتدا نوک را به روش مناسب تمیز و دوباره قلعاندود کنید. اگر سطح نوک بهشدت اکسید شده یا پوشش آن آسیب دیده باشد، ممکن است استفاده از Tip Tinner یا تعویض نوک لازم شود.
برای شروع چه نوکهایی داشته باشیم؟
🧰 یک مجموعه کاربردی برای شروع
مخروطی: کارهای عمومی و دقیق
تخت: سیم، ترمینال و اتصالات
Hoof: SMD و Drag Soldering
Knife: Drag Soldering و برخی تعمیرات SMD
Bent: دسترسی به نقاط دشوار
ظریف: نقاط بسیار متراکم

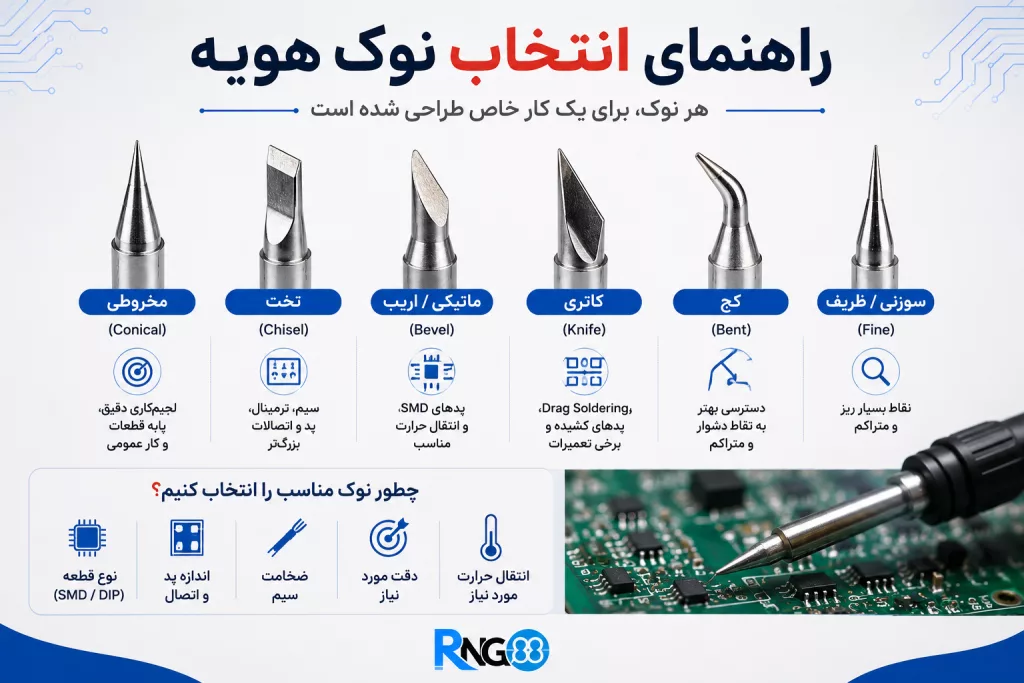

راهنمای انتخاب نوک هویه بر اساس نوع کار
| نوع پروژه | انتخاب پیشنهادی |
|---|---|
| تعمیرات عمومی برد | Conical / Chisel |
| لحیمکاری DIP | Conical / Chisel |
| قطعات SMD ریز | Fine / Conical |
| آیسی چندپایه SMD | Hoof / Bevel |
| Drag Soldering | Hoof / Knife |
| سیم ضخیم و ترمینال | Chisel |
📚 مقالات بیشتر پژوهشگران
اگر به لحیمکاری، ابزار تعمیرات و قطعات الکترونیکی علاقه دارید، آموزشها و مقالات تخصصی دیگر پژوهشگران را نیز ببینید.
اگر میخواهید درباره تفاوت ابزارهای لحیمکاری و سایر تجهیزات الکترونیکی بیشتر بدانید، مطالعه مقاله
میکروکنترلر چیست و چه کاربردی دارد؟
نیز میتواند برای آشنایی بیشتر با قطعات الکترونیکی مفید باشد.
برای انتخاب نوک هویه مشاوره فنی میخواهید؟
🛠️ انتخاب نوک مناسب برایتان سخت است؟
اگر نمیدانید برای SMD، DIP، سیمکاری یا تعمیرات برد کدام نوک مناسبتر است، میتوانید برای مشاوره فنی با مجموعه پژوهشگران در ارتباط باشید.
انتخاب درست نوک میتواند کنترل لحیمکاری و انتقال حرارت را بهتر کند و از وارد کردن حرارت یا فشار غیرضروری به برد جلوگیری کند.
جمعبندی انواع نوک هویه
انتخاب از میان انواع نوک هویه باید بر اساس نوع اتصال، اندازه پد، نوع قطعه و روش لحیمکاری انجام شود. نوک مخروطی برای کارهای دقیق و عمومی، Chisel برای سیم و اتصالات، Hoof و Bevel برای بسیاری از کارهای SMD، Knife برای برخی روشهای Drag Soldering، Bent برای دسترسی به نقاط دشوار و مدلهای ظریف برای نقاط متراکم کاربرد دارند.
در نهایت، بهتر است به جای خرید یک نوک بسیار باریک برای همه کارها، چند مدل کاربردی با اندازههای متفاوت داشته باشید. انتخاب درست نوک میتواند تفاوت محسوسی در سرعت، کنترل و کیفیت لحیمکاری ایجاد کند.
💬 تجربه شما چیست؟
اگر تجربهای از کار با نوکهای مخروطی، تخت، Hoof، Knife، اریب یا کج دارید، تجربه خود را در بخش نظرات همین پایین با ما و دیگر کاربران به اشتراک بگذارید.
سوالات متداول درباره انواع نوک هویه
بهترین نوک هویه برای کار عمومی چیست؟
برای بسیاری از کارهای عمومی، یک نوک مخروطی یا Chisel کوچک تا متوسط انتخاب مناسبی است. اندازه دقیق نوک باید با اندازه اتصال و پد هماهنگ باشد.
بهترین نوک هویه برای SMD چیست؟
انتخاب به اندازه قطعه و روش لحیمکاری بستگی دارد. برای قطعات بسیار ریز نوک ظریف و برای آیسیهای چندپایه و Drag Soldering، نوکهای Hoof یا Bevel میتوانند مناسب باشند.
چرا نوک هویه قلع نمیگیرد؟
اکسیداسیون و آلودگی سطح از دلایل رایج هستند. تمیزکاری مناسب و قلعاندود کردن نوک اولین اقدام است و اگر پوشش نوک آسیب دیده باشد، ممکن است تعویض آن لازم شود.
