در این مقاله چه چیزهایی یاد میگیرید؟
- سنسور گاز MQ چیست و چگونه کار میکند؟
- تفاوت و جدول مقایسه کامل مدلهای مختلف MQ
- بهترین سنسور برای هر پروژه
- مزایا و محدودیتهای سنسورهای MQ
- آموزش صحیح و ۲ گام کالیبراسیون
- اشتباهات رایج هنگام استفاده و نصب
- راهنمای انتخاب و خرید سنسور گاز MQ
تصور کنید در حال ساخت یک سیستم ایمنی خانه هوشمند یا یک ایستگاه سنجش کیفیت هوا برای شهر خود هستید. اولین و مهمترین قطعهای که به آن نیاز دارید، یک «بینی الکترونیکی» دقیق و اقتصادی است! اینجاست که سنسور گاز MQ وارد میدان میشود.
سنسورهای سری MQ به دلیل قیمت مناسب، تنوع بینظیر و قابلیت اتصال آسان به انواع میکروکنترلرها از جمله آردوینو (Arduino)، ESP32 و STM32 محبوبترین انتخاب میان مهندسان و علاقمندان الکترونیک در سراسر جهان هستند. اما آیا همه سنسورهای MQ مثل هم کار میکنند؟ کدام مدل برای پروژه شما مناسبتر است؟ در این مقاله قرار است پاسخ تمام این سوالات را همراه با یک جدول مقایسهای کاربردی پیدا کنید.

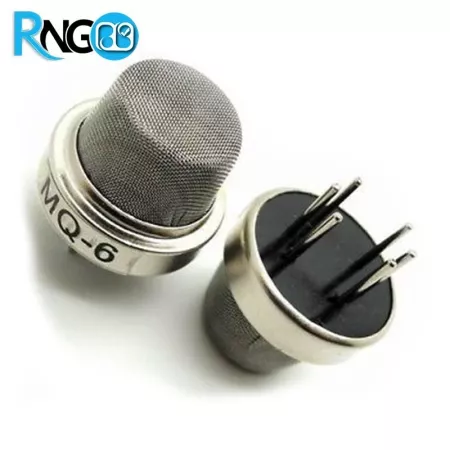

مکانیسم عمل: در داخل سنسور گاز MQ چه میگذرد؟
در قلب هر سنسور MQ، یک المنت گرمکننده (Heater) کوچک و یک ماده حساس شیمیایی (معمولاً اکسید روی SnO2) قرار دارد. روند کار به این صورت است:
-
-
-
-
- گرمسازی اولیه: المنت گرمکننده دمای داخلی سنسور را به مقدار مطلوب میرساند.
- تغییر مقاومت: هنگامی که گاز هدف در محیط منتشر میشود، واکنش شیمیایی سطح سنسور باعث تغییر مقاومت الکتریکی آن میشود.
- ارسال سیگنال: این تغییر مقاومت به سیگنال ولتاژ آنالوگ تبدیل شده و توسط میکروکنترلر خوانده میشود.
-

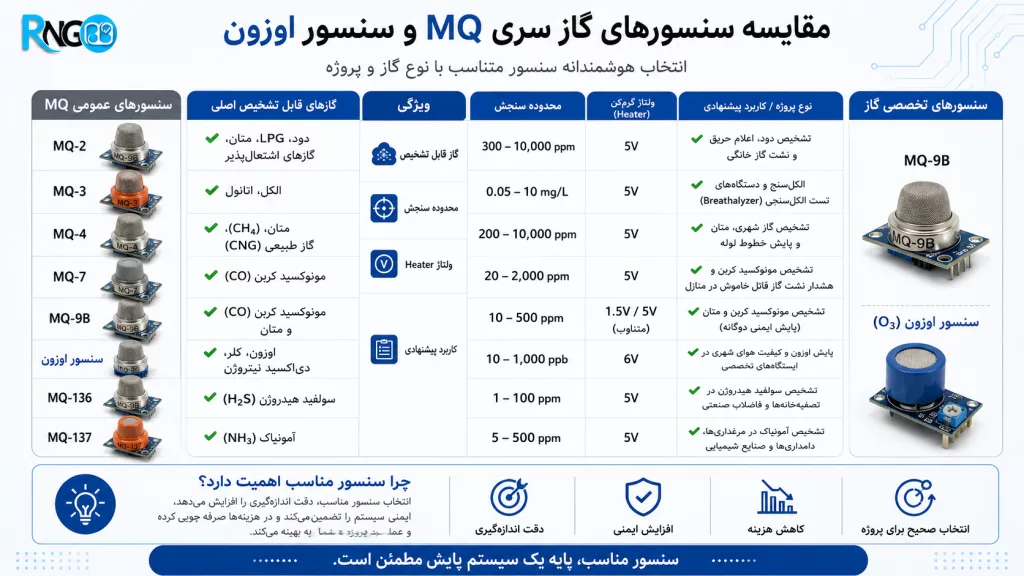

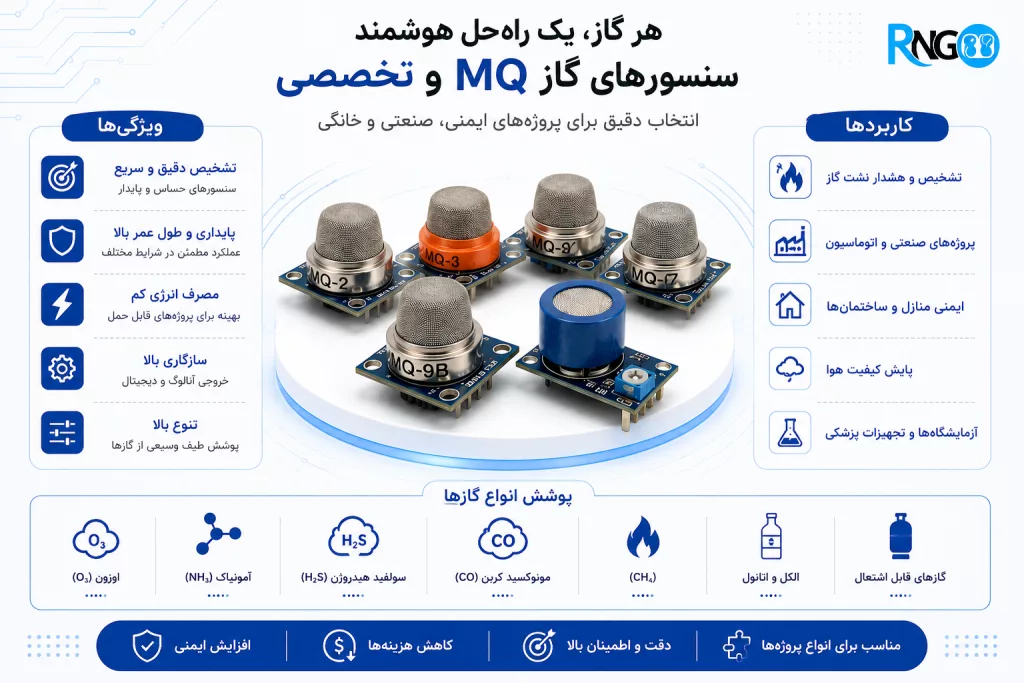

کدام سنسور MQ برای پروژه شما مناسب است؟ (جدول جامع مقایسه)
اگر نمیدانید کدام مدل را انتخاب کنید، جدول زیر شامل مشخصات دقیق، گازهای قابل تشخیص و محدوده سنجش هر سنسور است تا بهترین گزینه را متناسب با پروژه خود انتخاب کنید:
مدل سنسور گازهای قابل تشخیص اصلی محدوده سنجش ولتاژ گرمکن (Heater) نوع پروژه / کاربرد پیشنهادی MQ-2 دود، LPG، متان، گازهای اشتعالپذیر 300 – 10,000 ppm 5V تشخیص دود، سیستم اعلام حریق و نشت گاز خانگی MQ-3 الکل، اتانول 0.05 – 10 mg/L 5V تشخیص الکل و دستگاههای تست الکلسنجی (Breathalyzer) MQ-4 متان (CH4)، گاز طبیعی (CNG) 200 – 10,000 ppm 5V تشخیص گاز شهری، متان و پایش خطوط لوله MQ-7 مونوکسید کربن (CO) 20 – 2,000 ppm 5V تشخیص مونوکسید کربن و هشدار نشت گاز قاتل خاموش در منازل MQ-9B مونوکسید کربن (CO) و متان 10 – 500 ppm 1.5V / 5V (متناوب) تشخیص مونوکسید کربن و متان (پایش ایمنی دوگانه) سنسور اوزون (O3) اوزون، کلر، دیاکسید نیتروژن 10 – 1,000 ppb 6V پایش اوزون و کیفیت هوای شهری در ایستگاههای تخصصی MQ-136 سولفید هیدروژن (H2S) 1 – 100 ppm 5V تشخیص سولفید هیدروژن در تصفیهخانهها و فاضلاب صنعتی MQ-137 آمونیاک (NH3) 5 – 500 ppm 5V تشخیص آمونیاک در مرغداریها، دامداریها و صنایع شیمیایی 💡 نکته مهم برای خریداران: اگر هدف شما تشخیص چند نوع گاز مختلف است، بهتر است قبل از خرید، نوع گاز هدف، محدوده اندازهگیری و شرایط محیطی پروژه را بررسی کنید؛ زیرا هر سنسور MQ برای تشخیص گازهای مشخصی طراحی شده است. همچنین پایههای سنسورهای سری MQ فاصلهای غیراستاندارد دارند؛ بنابراین حتماً همراه سنسور، بورد واسط (Breakout Board) آن را تهیه کنید تا فرآیند لحیمکاری و اتصال به بردبورد بسیار آسان شود.
خرید سنسور گاز MQ
اگر قصد خرید سنسور گاز MQ را دارید، بهتر است ابتدا نوع گاز موردنظر خود را مشخص کنید و سپس مدل مناسب را انتخاب نمایید. در فروشگاه پژوهشگران میتوانید انواع سنسورهای گاز MQ را مشاهده کرده، مشخصات فنی آنها را مقایسه کنید و مناسبترین گزینه را برای پروژه خود انتخاب نمایید.
مزایا و محدودیتهای سنسورهای گاز MQ
مزایا
- قیمت بسیار اقتصادی
- تنوع بسیار زیاد مدلها برای انواع گازها
- راهاندازی آسان و سریع
- سازگار کامل با آردوینو، ESP32 و STM32
- مناسب پروژههای آموزشی و نیمهصنعتی
- دسترسی آسان به کتابخانههای نرمافزاری و منابع آموزشی
محدودیتها
- نیاز به پیشگرمایش اولیه (Preheating)
- لزوم انجام کالیبراسیون پیش از استفاده
- حساسیت به تغییرات دما و رطوبت محیط
- دقت کمتر نسبت به سنسورهای گرانقیمت صنعتی
- نیاز به تغذیه پایدار و کمنویز
چرا سنسورهای MQ همچنان محبوب هستند؟
- استفاده گسترده و آسان در پروژههای آردوینو، ESP32 و STM32
- قیمت فوقالعاده مناسب نسبت به عملکرد ارائه شده
- تنوع بالا جهت پوشش انواع گازهای خطرناک و خانگی
- وجود منابع آموزشی، کدها و کتابخانههای فراوان در اینترنت
- انتخابی ایدهآل برای پروژههای دانشگاهی، دانشآموزی و ساخت نمونه اولیه (Prototype)
آموزش کالیبراسیون سنسور MQ
بزرگترین اشتباهی که افراد مبتدی انجام میدهند، استفاده مستقیم از سنسور بدون کالیبراسیون است! خروجی سنسور MQ بر اساس نسبت مقاومت سنجیده میشود و اگر آن را کالیبره نکنید، دادههای کاملاً اشتباهی دریافت خواهید کرد.
گام اول: پیشگرمسازی (Burn-in)
وقتی سنسور جدیدی میخرید، لایه حساس شیمیایی آن به زمان نیاز دارد تا به پایداری برسد. سنسور را به مدت ۲۴ تا ۴۸ ساعت بدون انقطاع به تغذیه متصل بگذارید تا کاملاً گرم شود.
گام دوم: محاسبه مقاومت پایه (R0) در هوای پاک
سنسور را در یک محیط با هوای کاملاً تمیز قرار دهید. با استفاده از یک کد ساده آردوینو، میانگین ۱۰۰ نمونه خواندهشده از سنسور را محاسبه کنید تا مقاومت پایه (R0) مشخص شود. حالا میکروکنترلر شما فرمولی دقیق برای مقایسه هوای آلوده با هوای پاک دارد.
اشتباهات رایج هنگام استفاده از سنسور MQ
بسیاری از خطاهای اندازهگیری به دلیل نصب یا راهاندازی نادرست سنسور اتفاق میافتد. رعایت نکردن موارد زیر میتواند دقت سنسور شما را کاملاً خراب کند:
- استفاده از سنسور بدون انجام Burn-in (پیشگرمسازی) اولیه
- عدم کالیبراسیون دقیق در هوای پاک و تمیز
- تغذیه سنسور با منبع تغذیه بیکیفیت و دارای نویز
- قرار دادن سنسور در محیطهای بسیار مرطوب یا با دمای بسیار بالا
- انتظار اندازهگیری دقیق ppm بدون کالیبراسیون فرمولهای ریاضی
- عدم استفاده از بورد واسط مناسب هنگام اتصال و لحیمکاری

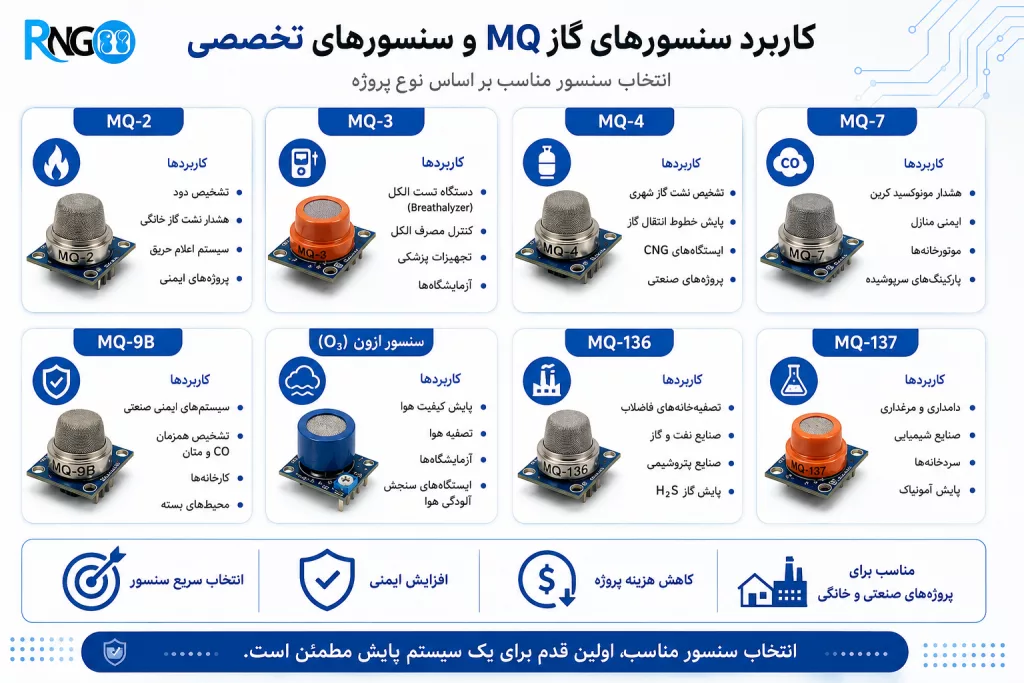

کاربردهای سنسور گاز MQ
سنسورهای سری MQ تنها برای پروژههای آموزشی استفاده نمیشوند، بلکه در بسیاری از پروژههای عملی و نیمهصنعتی نیز کاربرد دارند:
- سیستمهای اعلام نشت گاز و دزدگیرهای ایمنی
- پروژههای خانه هوشمند (Smart Home)
- ایستگاههای سنجش و پایش کیفیت هوا
- گلخانههای هوشمند و مدیریت سیستمهای تهویه
- مرغداریها، دامداریها و سالنهای پرورش قارچ
- تصفیهخانهها و فاضلابهای صنعتی
- پروژههای آردوینو، ESP32 و رباتهای پایش محیطی
مطالب آموزشی بیشتر
اگر به آموزش سنسورها، آردوینو، ESP32، طراحی مدار و پروژههای عملی الکترونیک علاقه دارید، پیشنهاد میکنیم سایر مقالات آموزشی پژوهشگران را نیز مطالعه کنید.
سوالات متداول (FAQ)
پرسش ۱: چرا سنسور گاز MQ هنگام کار داغ میشود؟ آیا این طبیعی است؟
پاسخ: بله، کاملاً طبیعی است! داخل سنسور یک المنت گرمکننده (Heater) وجود دارد که برای عملکرد صحیح سنسور شیمیایی باید دمای داخلی را بالا ببرد.
پرسش ۲: آیا سنسورهای MQ برای پروژههای صنعتی و حساس مناسب هستند؟
پاسخ: این سنسورها برای پروژههای آموزشی، خانگی و نیمهصنعتی فوقالعاده هستند. اما برای محیطهای بسیار حساس صنعتی با ریسک بالا، پیشنهاد میشود از سنسورهای کالیبرهشده صنعتی با گواهی استاندارد استفاده کنید.
پرسش ۳: فرق ppm و ppb در محدوده سنجش سنسورها چیست؟
پاسخ: ppm به معنی «بخش در میلیون» و ppb به معنی «بخش در میلیارد» است. سنسورهایی که مقیاس ppb دارند (مثل سنسور اوزون) فوقالعاده حساستر هستند و ذرات بسیار کمتراکم را هم تشخیص میدهند.
جمعبندی
سنسورهای گاز MQ به دلیل قیمت مناسب، تنوع مدلها، راهاندازی آسان و سازگاری با بردهایی مانند آردوینو، ESP32 و STM32، یکی از محبوبترین گزینهها برای پروژههای آموزشی، تحقیقاتی و نیمهصنعتی هستند. با انتخاب مدل مناسب، انجام کالیبراسیون صحیح و رعایت نکات نصب، میتوانید عملکرد دقیقتر و قابلاعتمادتری از این سنسورها دریافت کنید.
-
-
