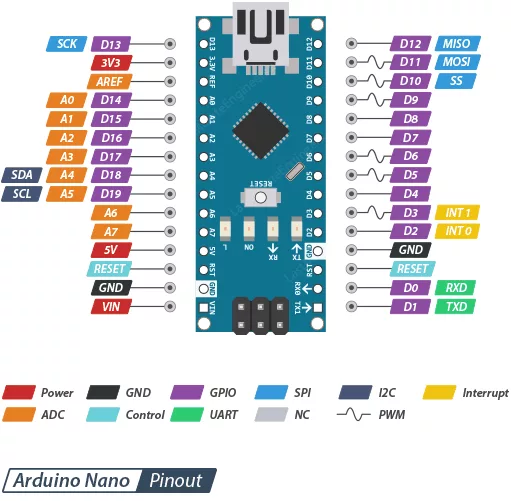

Arduino Nano Pinout نقشهای است که مشخص میکند هر یک از پایههای
آردوینو نانو چه کاربردی دارند و برای چه نوع سیگنال یا ارتباطی میتوان از آنها استفاده کرد.
اگر قصد دارید سنسور، نمایشگر، ماژول ارتباطی، موتور، رله یا سایر
قطعات الکترونیکی را به Arduino Nano متصل کنید، شناخت پایههای این برد
یکی از اولین مراحل طراحی صحیح پروژه است.
Arduino Nano کلاسیک با وجود ابعاد کوچک، مجموعهای از پایههای دیجیتال و آنالوگ،
PWM، UART، I2C و SPI را در اختیار شما قرار میدهد. اما نکته مهم این است که
همه پایههای Arduino Nano عملکرد یکسانی ندارند؛ بنابراین انتخاب اشتباه یک پایه
میتواند باعث ایجاد مشکل در ارتباط، اندازهگیری یا کنترل تجهیزات شود.
📌 Arduino Nano Pinout در یک نگاه
ATmega328
5V
16MHz
D0 تا D13
A0 تا A7
6 پایه
A4 / A5
D10 تا D13
🔗 دسترسی سریع به قطعات
برای ساخت پروژههای مبتنی بر Arduino Nano، علاوه بر خود برد به سنسورها،
مقاومت، خازن، رله، کانکتور، ماژول و سایر قطعات الکترونیکی نیاز خواهید داشت.🛒 مشاهده فروشگاه قطعات الکترونیکی
Arduino Nano Pinout چیست؟
در سادهترین تعریف، Arduino Nano Pinout نقشهای از پایههای برد
Arduino Nano است که وظیفه و قابلیت هر پین را مشخص میکند.
برخی از این پایهها برای ورودی و خروجی دیجیتال، برخی برای خواندن سیگنال آنالوگ
و برخی برای ارتباطهای خاص مانند PWM، I2C، SPI و UART استفاده میشوند.
به همین دلیل هنگام طراحی یک پروژه، نباید تنها به این موضوع توجه کرد که یک پایه
خالی است یا نه. قابلیت هر پایه نیز اهمیت دارد.
جدول کامل Arduino Nano Pinout
| پایه | کاربرد | قابلیت مهم |
|---|---|---|
| D0 | Digital I/O | RX / UART |
| D1 | Digital I/O | TX / UART |
| D2 | Digital I/O | Interrupt |
| D3 | Digital I/O | PWM / Interrupt |
| D5 | Digital I/O | PWM |
| D6 | Digital I/O | PWM |
| D9 | Digital I/O | PWM |
| D10 | Digital I/O | PWM / SPI SS |
| D11 | Digital I/O | PWM / SPI MOSI |
| D12 | Digital I/O | SPI MISO |
| D13 | Digital I/O | SPI SCK / LED |
| A0 تا A3 | Analog Input | ADC |
| A4 | Analog Input | ADC / SDA |
| A5 | Analog Input | ADC / SCL |
| A6 | Analog Input | ADC فقط |
| A7 | Analog Input | ADC فقط |
مقایسه Arduino UNO R3 و R4 را هم ببینید
اگر علاوه بر Arduino Nano به دنبال شناخت تفاوتهای بردهای
Arduino UNO R3 و Arduino UNO R4 هستید، پیشنهاد میکنیم
راهنمای کامل Pinout و تفاوتهای این دو نسل را نیز مطالعه کنید.
در این مقاله میتوانید با تفاوت پایهها، قابلیتها، رابطهای ارتباطی و
ویژگیهای مهم Arduino UNO R4 WiFi آشنا شوید و برای انتخاب برد مناسب پروژه
خود تصمیم دقیقتری بگیرید.🔗 مقایسه و بررسی Arduino UNO R3 و R4
پایه های دیجیتال Arduino Nano
پایههای دیجیتال Arduino Nano از D0 تا D13 نامگذاری شدهاند.
این پایهها میتوانند بسته به نیاز پروژه بهعنوان ورودی یا خروجی دیجیتال مورد استفاده قرار بگیرند.
D0 و D1؛ ارتباط UART
D0 با نام RX و D1 با نام TX شناخته میشوند و برای ارتباط UART کاربرد دارند.
بنابراین در پروژههایی که به ارتباط سریال نیاز دارند، بهتر است استفاده از این پایهها
از ابتدا در طراحی لحاظ شود.
⚠️ نکته مهم درباره D0 و D1
اگر از Serial Monitor یا UART استفاده میکنید، D0 و D1 را بدون بررسی تداخلهای احتمالی
به ماژول دیگری اختصاص ندهید.
پایه های PWM در Arduino Nano
در Arduino Nano Pinout شش پایه دارای قابلیت PWM هستند:
D3، D5، D6، D9، D10 و D11.
PWM در کاربردهایی مانند کنترل شدت نور LED، کنترل سرعت موتور DC و برخی مدارهای کنترلی
مورد استفاده قرار میگیرد.
analogWrite(9, 128);💡 پایههای PWM را سریع پیدا کنید
D3 | D5 | D6 | D9 | D10 | D11
پایه های آنالوگ Arduino Nano؛ A0 تا A7
Arduino Nano دارای 8 ورودی آنالوگ از A0 تا A7 است.
این ورودیها برای دریافت سیگنالهای آنالوگ از سنسورها، پتانسیومترها و مدارهای اندازهگیری
کاربرد دارند.
int sensorValue = analogRead(A0);تفاوت A0 تا A5 با A6 و A7
🚨 یک اشتباه بسیار رایج
A0 تا A5 علاوه بر ADC میتوانند بهعنوان GPIO دیجیتال نیز استفاده شوند،
اما A6 و A7 فقط ورودی آنالوگ هستند.
پایه های I2C در Arduino Nano
در Arduino Nano کلاسیک، ارتباط I2C از دو پایه استفاده میکند:
A4 برای SDA و A5 برای SCL.
این رابط برای اتصال نمایشگرهای OLED، RTC، سنسورها، EEPROM و بسیاری از ماژولهای
سازگار با I2C بسیار کاربردی است.
مقالات بیشتر درباره الکترونیک و آردوینو
برای یادگیری بیشتر درباره آردوینو، مدارهای الکترونیکی، سنسورها، ماژولها و
سایر موضوعات کاربردی، مجموعه مقالات پژوهشگران را ببینید.
در این بخش میتوانید آموزشها و مطالب فنی بیشتری پیدا کنید و اطلاعات خود را
برای طراحی و ساخت پروژههای الکترونیکی کاملتر کنید.
پایه های SPI در Arduino Nano
| سیگنال | پایه Arduino Nano |
|---|---|
| SS | D10 |
| MOSI | D11 |
| MISO | D12 |
| SCK | D13 |
پایه های تغذیه Arduino Nano
در Pinout آردوینو نانو پایههای تغذیه نیز اهمیت زیادی دارند.
VIN برای ورودی تغذیه، 5V برای خط 5 ولت، 3.3V برای خط 3.3 ولت و GND برای زمین مدار استفاده میشود.
⚡ هشدار درباره تغذیه
VIN، 5V و 3.3V یک کاربرد ندارند.
پیش از اتصال منبع تغذیه یا ماژول خارجی، ولتاژ موردنیاز آن را بررسی کنید.
جدول انتخاب پایه Arduino Nano بر اساس کاربرد
| کاربرد | پایه |
|---|---|
| UART | D0 / D1 |
| Interrupt | D2 / D3 |
| PWM | D3 / D5 / D6 / D9 / D10 / D11 |
| ADC | A0 تا A7 |
| I2C | A4 / A5 |
| SPI | D10 / D11 / D12 / D13 |
Arduino Nano برای چه پروژه هایی مناسب است؟
ابعاد کوچک و مجموعه مناسب پایهها باعث شده Arduino Nano برای پروژههای الکترونیکی
مختلف مورد استفاده قرار گیرد.
- رباتیک و پروژههای آموزشی
- کنترل موتور و سروو
- اتصال سنسورهای آنالوگ و دیجیتال
- کنترل رله و عملگرها
- دیتالاگر و سیستمهای اندازهگیری
- نمایش اطلاعات روی LCD و OLED
- پروژههای نمونهسازی و PCB
🛒 برای پروژه Arduino Nano چه قطعاتی نیاز دارید؟
یک پروژه Arduino Nano فقط با خود برد کامل نمیشود. بسته به نوع مدار ممکن است به
مقاومت، خازن، سنسور، دیود، ترانزیستور، رله، کانکتور، ماژول، درایور موتور و سایر
قطعات الکترونیکی نیاز داشته باشید.
قبل از خرید، تعداد ورودی و خروجی، ولتاژ کاری، نوع ارتباط و جریان مصرفی مدار را مشخص کنید.🔧 مشاهده و خرید قطعات پروژه
اشتباهات رایج در استفاده از Arduino Nano Pinout
استفاده از A6 و A7 بهعنوان GPIO
A6 و A7 فقط ورودی آنالوگ هستند و نباید مانند A0 تا A5 بهعنوان GPIO دیجیتال در نظر گرفته شوند.
انتخاب پایه اشتباه برای PWM
همه پایههای دیجیتال Arduino Nano قابلیت PWM ندارند. برای PWM از پایههای مشخصشده استفاده کنید.
فراموش کردن عملکرد UART پایههای D0 و D1
در پروژههایی که به ارتباط سریال نیاز دارند، D0 و D1 باید از ابتدا در طراحی لحاظ شوند.
اتصال مستقیم بارهای پرمصرف
برای موتور، رله و بارهای مشابه باید از درایور، ترانزیستور یا ماسفت مناسب استفاده شود.
Arduino Nano یا Arduino Uno؟
Arduino Nano کلاسیک و Arduino Uno از نظر خانواده میکروکنترلر و بسیاری از قابلیتهای اصلی
شباهت دارند، اما Nano ابعاد کوچکتری دارد و برای پروژههایی که فضای کمتری دارند گزینه مناسبی است.
برای انتخاب قطعه و طراحی پروژه نیاز به مشاوره دارید؟
اگر در انتخاب قطعات الکترونیکی، Arduino، سنسورها، ماژولها یا نحوه اتصال
آنها به مدار سوالی دارید، میتوانید برای دریافت مشاوره فنی
با کارشناسان پژوهشگران تماس بگیرید.
قبل از خرید یا ساخت پروژه، انتخاب درست قطعه میتواند از هزینههای اضافی،
خطاهای طراحی و آسیب به تجهیزات جلوگیری کند.
جمع بندی Arduino Nano Pinout
شناخت Arduino Nano Pinout فقط به معنی حفظ کردن شماره پایهها نیست.
برای طراحی یک پروژه مطمئن باید بدانید هر پایه چه قابلیتی دارد و کدام پایهها برای
PWM، ADC، I2C، SPI و UART رزرو میشوند.
پایههای D0 و D1 برای UART، D2 و D3 برای Interrupt، پایههای D3، D5، D6، D9، D10 و D11
برای PWM، A0 تا A7 برای ورودی آنالوگ، A4 و A5 برای I2C و D10 تا D13 برای SPI استفاده میشوند.
📚 جمعبندی سریع Pinout
PWM: D3، D5، D6، D9، D10، D11
I2C: A4 / A5
SPI: D10 / D11 / D12 / D13
UART: D0 / D1
Analog: A0 تا A7
سوالات متداول درباره Arduino Nano Pinout
Arduino Nano چند پایه دیجیتال دارد؟
Arduino Nano کلاسیک دارای 14 پایه دیجیتال از D0 تا D13 است.
پایه های PWM آردوینو نانو کدامند؟
پایههای PWM شامل D3، D5، D6، D9، D10 و D11 هستند.
پایه I2C در Arduino Nano کدام است؟
در Arduino Nano کلاسیک، A4 برای SDA و A5 برای SCL استفاده میشوند.
