پایه های آردوینو مگا؛ راهنمای کامل Arduino Mega 2560

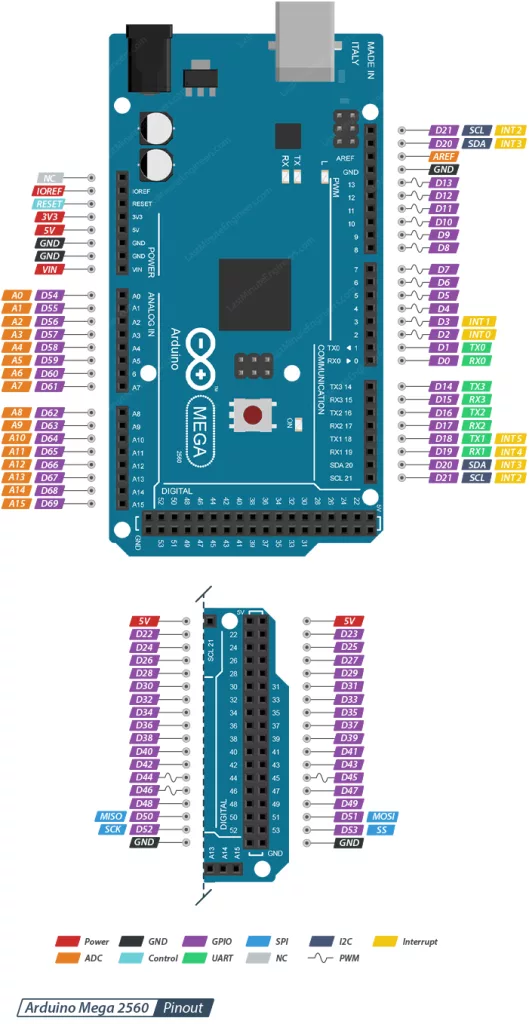

Pinout آردوینو مگا چیست؟

Pinout در واقع نقشه‌ای از پایه‌های برد است که مشخص می‌کند هر پین چه وظیفه‌ای دارد.
در Mega 2560 بعضی پایه‌ها فقط برای ورودی و خروجی عمومی نیستند؛ بلکه امکاناتی مانند
PWM، UART، I2C، SPI و Interrupt نیز روی آن‌ها قرار گرفته است.

بنابراین هنگام طراحی مدار باید علاوه بر تعداد پایه‌های آزاد، عملکرد موردنیاز هر
اتصال را نیز در نظر بگیرید. برای مثال، یک نمایشگر I2C به D20 و D21 نیاز دارد،
در حالی که یک تجهیز SPI از گروه دیگری از پین‌ها استفاده می‌کند.

جدول کامل پایه های آردوینو مگا

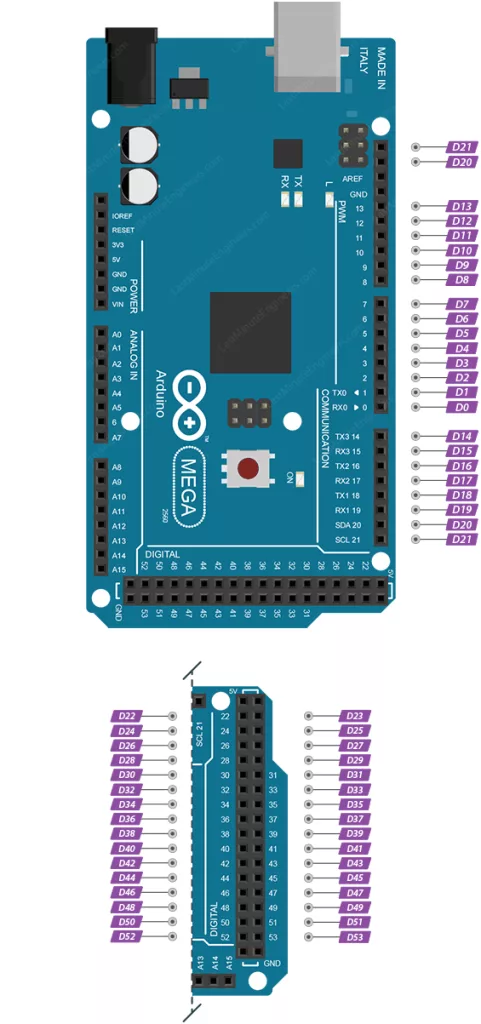

پایه های دیجیتال Arduino Mega 2560

در مجموع 54 پایه دیجیتال روی این برد وجود دارد و هرکدام می‌توانند به‌صورت ورودی
یا خروجی مورد استفاده قرار گیرند. با این حال، برخی پین‌ها عملکرد ثانویه دارند؛
به همین دلیل بهتر است پیش از سیم‌کشی نهایی، نقشه کامل مدار را بررسی کنید.

محصولات ما

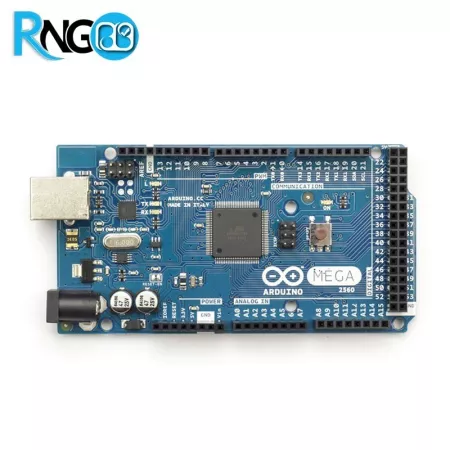

برد آردوینو Arduino Mega2560 R3

مشاهده و خرید

پایه های PWM در Arduino Mega

Arduino Mega 2560 در مجموع 15 خروجی PWM دارد. این پایه‌ها شامل D2 تا D13
به‌علاوه D44، D45 و D46 هستند. در نتیجه برای کنترل شدت روشنایی، تولید
سیگنال و برخی کاربردهای کنترل موتور، انتخاب‌های بیشتری نسبت به Uno در اختیار دارید.

چهار پورت UART در Arduino Mega

یکی از دلایل اصلی محبوبیت این برد، وجود چهار UART سخت‌افزاری است.
در نتیجه اگر چند ماژول سریال داشته باشید، می‌توانید آن‌ها را جداگانه مدیریت
کنید و وابستگی به SoftwareSerial را کاهش دهید.

پایه های I2C در Arduino Mega

در این برد، ارتباط I2C روی D20 و D21 قرار دارد. به‌عبارت دیگر،
D20 برای SDA و D21 برای SCL استفاده می‌شود.

پایه های SPI در Arduino Mega

خطوط اصلی SPI در این برد روی D50 تا D53 قرار دارند. این رابط برای ماژول‌هایی
مانند کارت SD، حافظه‌ها و بعضی نمایشگرها بسیار کاربردی است.

ورودی های آنالوگ A0 تا A15

یکی از مزیت‌های مهم این برد، 16 ورودی آنالوگ از A0 تا A15 است.
مبدل ADC وضوح 10 بیتی دارد و در تنظیم پیش‌فرض می‌تواند سیگنال‌های آنالوگ
را در محدوده کاری برد اندازه‌گیری کند.

int sensorValue = analogRead(A0);

در پروژه‌های دارای سنسورهای متعدد، تعداد بالای ورودی آنالوگ می‌تواند
نیاز به توسعه سخت‌افزاری اضافی را کاهش دهد. با این حال، نوع سنسور و
محدوده ولتاژ آن باید قبل از اتصال بررسی شود.

AREF در Arduino Mega چیست؟

AREF مرجع تبدیل ADC را مشخص می‌کند و زمانی اهمیت پیدا می‌کند که بخواهید
مرجع اندازه‌گیری آنالوگ را به شکل دقیق‌تری مدیریت کنید.

پایه های تغذیه در Mega 2560

تفاوت پایه های Arduino Mega و Uno

Mega فقط نسخه بزرگ‌تر Uno نیست؛ بلکه از نظر تعداد رابط‌های سخت‌افزاری نیز
امکانات بیشتری دارد. به همین دلیل، انتخاب میان این دو برد باید بر اساس
نیاز واقعی پروژه انجام شود.

برای پروژه Arduino Mega چه قطعاتی لازم است؟

بسته به کاربرد، کنار برد اصلی به سنسورها، نمایشگر، رله، موتور، درایور موتور،
مقاومت، خازن، کانکتور، ماژول‌های ارتباطی و سایر قطعات الکترونیکی نیاز خواهید داشت.
انتخاب قطعات بهتر است بعد از مشخص کردن تعداد ورودی‌ها، خروجی‌ها و رابط‌های ارتباطی انجام شود.

مقالات بیشتر درباره Arduino و الکترونیک

برای انتخاب قطعه و طراحی پروژه مشاوره فنی می خواهید؟

جمع بندی پایه های آردوینو مگا

شناخت پایه های آردوینو مگا هنگام طراحی پروژه‌هایی با تعداد
زیاد ورودی، خروجی یا رابط ارتباطی اهمیت زیادی دارد. این برد 54 پایه دیجیتال،
16 ورودی آنالوگ، 15 PWM و چهار UART سخت‌افزاری در اختیار شما قرار می‌دهد.

از طرفی، محل رابط‌ها نیز اهمیت دارد؛ D20 و D21 برای I2C هستند، D50 تا D53
به SPI اختصاص دارند و چهار UART روی گروه‌های متفاوتی از پایه‌ها قرار گرفته‌اند.
در نتیجه اگر پیش از سیم‌کشی نقشه اتصالات را مشخص کنید، احتمال تداخل بسیار کمتر خواهد شد.

Mega زمانی بیشترین مزیت را دارد که پروژه شما بزرگ‌تر از یک Arduino Uno باشد.
تعداد سنسورها، ماژول‌های سریال و خروجی‌های موردنیاز را بررسی کنید و سپس بر اساس
آن تصمیم بگیرید که کدام برد برای پروژه مناسب‌تر است.

سوالات متداول درباره پایه های آردوینو مگا

Arduino Mega چند پایه دیجیتال دارد؟

Arduino Mega 2560 دارای 54 پایه دیجیتال است.

پایه های PWM در Arduino Mega کدامند؟

پایه‌های PWM شامل D2 تا D13 و D44 تا D46 هستند.

پایه I2C در Arduino Mega کدام است؟

D20 به‌عنوان SDA و D21 به‌عنوان SCL برای ارتباط I2C استفاده می‌شوند.
