با پروگرامر بیسیم EasyProg اینکار شدنی هست، شما می‌توانید با سرعت بالا، بدون نیاز به تنظیمات خاص و پیچیده ، بارها و بارها برنامه های خود را تغییر داده و از راه دور پروگرام کنید تا بدون اتلاف وقت به آزمایشات خود بپردازید.

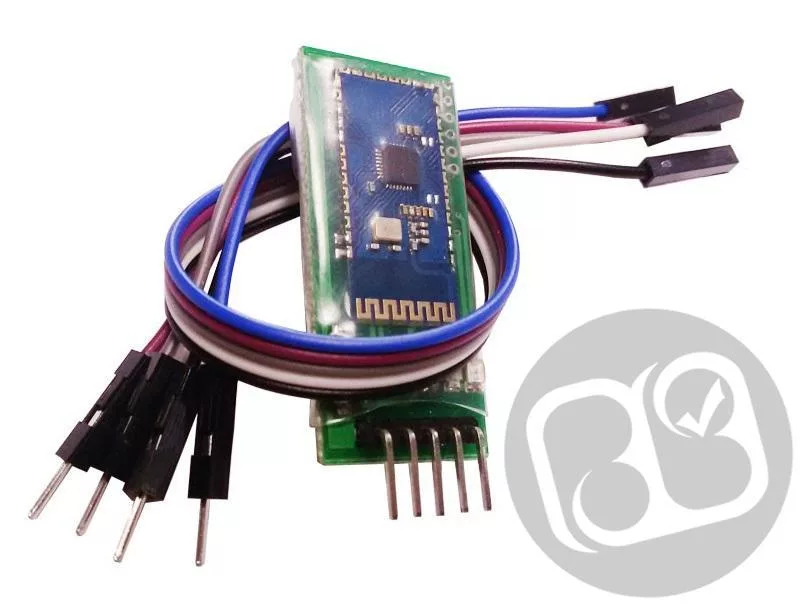

قابلیت های پروگرامر بیسیم EasyProg
- پشتیبانی از تمام بردهای آردوینو
- سازگار با نرم افزارهای Arduino و Codevision
- ارتباط بیسیم از راه دور بواسطه بلوتوث
- مجهز به نمایشگر LED جهت نمایش وضعیت پروگرامر
- تغذیه پروگرامر 4.5 تا 6 ولت DC
نحوه اتصال پروگرامر بیسیم EasyProg به آردوینو
یکی از مزیت های این پروگرامر اتصال راحت آن به بردهای آردوینو است. در تصویر زیر نحوه اتصال پروگرامر به بردهای آردوینو(یکسان در همه مدلها) را مشاهده می کنید:
لازم به ذکر است که این پروگرامر محدود به آردوینو نیست، شما بر روی هر میکرو AVR در هر مداری بوت لودر آردوینو را نصب کنید، سپس اتصالات پایه های مربوطه را برقرار کنید، قادر خواهید بود با EasyProg بیسیم پروگرام کنید.
دقت داشته باشید که بر اساس اصول راه اندازی پورت سریال همواره در اتصالات RX , TX لازم است که به صورت معکوس اتصال صورت گیرد.(RX پروگرامر به TX میکروکنترلر و همچنین TX پروگرامر به RX میکروکنترلر)
فیلم آموزشی 0 تا 100 کار با EasyProg
وضعیت نشانگرهای پروگرامر بیسیم EasyProg
این پروگرامر دارای 3 عدد LED وضعیت و یک سوئیچ فشاری تنظیم کننده رخ انتقال داده است، که نحوه عملکرد و وضعیت آن ها به شرح زیر است:
- سوئیچ تعویض Baud rate: با هر بار فشردن این سوئیچ باودریت پروگرامر بین 5700bps و 115200bps تغییر می کند که توسط LEDهای سبز و قرمز می توان از وضعیت آن مطلع شد.
- وضعیت پروگرام با LED آبی: پس از اتصال تغذیه پروگرامر، این LED شروع به چشمک زدن می کند که نشانه عملکرد صحیح آن است. به محض شروع و تا پایان عملیات پروگرام این LED به صورت دائم روشن می ماند، پس از اتمام فرآیند پروگرام LED مذکور دوباره به حالت چشمک زن در می آید.
- نشانگر LED سبز: نشان‌دهنده تنظیم واسط سریال پروگرامر روی باودریت 57600 است.
- نشانگر LED قرمز: نشان‌دهنده تنظیم واسط سریال پروگرامر روی باودریت 115200 است.
نکته : اکثر بردهای آردوینو برای پروگرم شدن نیاز به باودریت 57600 یا 115200 دارند که با توجه به برد آردوینو در اختیار شما باید تنها یکبار باودریت پروگرامر بیسیم EasyProg را تنظیم کنید.
در تصویر زیر نرخ انتقال داده یا همان باودریت بخش بوت‌لودر انواع بردهای آردوینو را مشاهده می کنید:
