ماژول رطوبت ساز یا ماژول تولید مه اولتراسونیک، قطعه‌ای است که با استفاده از پیزوالکتریک و ارتعاش فرکانس بالا، آب را به قطرات بسیار ریز تبدیل می‌کند. این Mist می‌تواند برای افزایش رطوبت نسبی هوا در دستگاه‌های رطوبت‌ساز، گلخانه‌های کوچک، تراریوم و پروژه‌های DIY استفاده شود.
یکی از مدل‌های کاربردی این خانواده، JY-003 چهار اسپری است که با تغذیه 5 ولت، ورودی USB Type-C و چهار عدد پیزو 108 کیلوهرتز کار می‌کند. در این مقاله ساختار، نحوه کار، مشخصات، راه‌اندازی و نکات مهم استفاده از این ماژول را بررسی می‌کنیم.
ماژول رطوبت ساز چیست؟

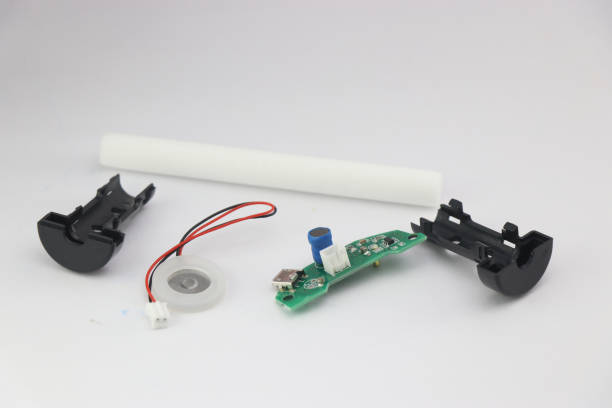

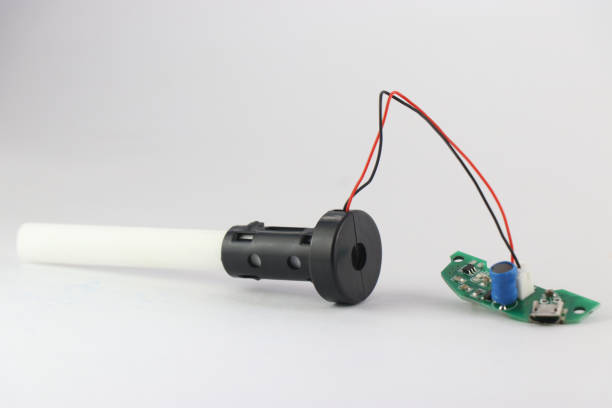

ماژول رطوبت‌ساز اولتراسونیک از یک Driver الکترونیکی و یک یا چند Piezo Atomizer تشکیل می‌شود. Driver سیگنال فرکانس بالا تولید می‌کند و پیزو با ارتعاش سریع، سطح آب را به قطرات بسیار ریز تبدیل می‌کند.
در بازار معمولاً به خروجی این دستگاه «بخار سرد» گفته می‌شود، اما از نظر فنی آب در این سیستم جوشانده نمی‌شود. خروجی در واقع مه یا Mist متشکل از قطرات بسیار ریز آب است.
ماژول JY-003 چهار اسپری چیست؟
JY-003 یک برد Driver چندکاناله برای راه‌اندازی چهار Piezo Atomizer است. این مدل برای ساخت رطوبت‌سازهای DIY و تجهیزاتی که به حجم بیشتری از Mist نسبت به مدل تک اسپری نیاز دارند مناسب است.
تغذیه از طریق USB Type-C انجام می‌شود و روی برد نیز کلیدهایی برای روشن و خاموش کردن و تغییر حالت عملکرد پیزوها قرار گرفته است.
مشخصات JY-003 چهار اسپری
| مشخصه | مقدار |
|---|---|
| ولتاژ کاری | 5V DC |
| کانکتور تغذیه | USB Type-C |
| حداکثر جریان اعلام‌شده | حدود 0.8A |
| فرکانس پیزو | 108kHz |
| تعداد پیزو | 4 عدد |
| قطر بخش اصلی پیزو | حدود 16mm |
| قطر با حلقه سیلیکونی | حدود 20mm |
| طول سیم پیزو | حدود 8cm |
| ابعاد برد | حدود 25 × 50mm |
| اقلام همراه | برد، 4 پیزو، نگهدارنده‌ها و متعلقات آب‌رسانی |
💧 انواع ماژول و سنسور بخارساز را بررسی کنید
اگر برای ساخت رطوبت‌ساز، گلخانه، تراریوم یا پروژه‌های تولید Mist به دنبال مدل مناسب هستید، می‌توانید ماژول‌های تک اسپری، دو اسپری، چهار اسپری و تجهیزات مرتبط با بخارساز را بررسی و بر اساس ولتاژ کاری، تعداد پیزو و میزان مه موردنیاز انتخاب کنید.
پیزو 108kHz چگونه آب را به مه تبدیل می‌کند؟

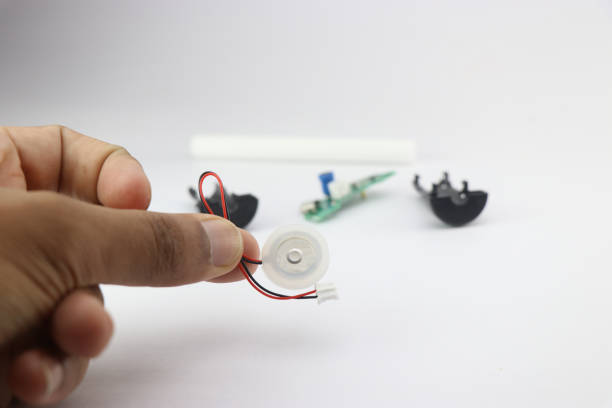

برد Driver سیگنالی نزدیک به فرکانس Resonance پیزو تولید می‌کند. پیزو در این فرکانس با سرعت بسیار بالا ارتعاش می‌کند و آب موجود در سطح Atomizer به قطرات میکرومتری تبدیل می‌شود.
فرآیند کلی را می‌توان این‌طور خلاصه کرد:
پس این سیستم آب را مانند کتری یا بخارساز حرارتی نمی‌جوشاند.
چه آداپتوری برای JY-003 مناسب است؟
مهم‌ترین شرط، خروجی رگوله 5V DC است.
با توجه به جریان مصرفی اعلام‌شده برای برد، منبع 5V با توانایی تأمین حداقل حدود 1A انتخاب مناسبی است. استفاده از آداپتور 5V با ظرفیت جریان بالاتر، مثلاً 2A، نیز مشکلی ایجاد نمی‌کند؛ زیرا ماژول فقط جریان موردنیاز خود را دریافت می‌کند.
نحوه راه‌اندازی ماژول رطوبت ساز JY-003
- چهار پیزو را به خروجی‌های مربوط به برد متصل کنید.
- پیزوها را با نگهدارنده مناسب در محل طراحی‌شده مخزن نصب کنید.
- اطمینان پیدا کنید آب به‌طور صحیح و پیوسته به سطح Atomizer می‌رسد.
- منبع 5V را به USB Type-C متصل کنید.
- با شستی روی برد، حالت تولید Mist را فعال کنید.
- عملکرد هر چهار پیزو را بررسی کنید.
- بعد از چند دقیقه، دمای برد و وضعیت آب‌رسانی را کنترل کنید.
شستی‌های JY-003 چه کاری انجام می‌دهند؟
روی نسخه چهار اسپری این برد دو شستی وجود دارد.
- شستی اصلی: روشن و خاموش کردن عملکرد چهار پیزو.
- شستی Mode: تغییر حالت فعالیت پیزوها و اجرای الگوهای متناوب.
رفتار دقیق Mode ممکن است بین Revisionهای مختلف برد کمی متفاوت باشد؛ بنابراین قبل از ساخت باکس نهایی، تمام حالت‌های همان برد را تست کنید.
آیا JY-003 خودش رطوبت محیط را کنترل می‌کند؟
خیر. این ماژول وظیفه تولید Mist را دارد و سنسور اندازه‌گیری Relative Humidity جزو مشخصات اصلی آن نیست.
برای ساخت یک سیستم کنترل رطوبت واقعی به این زنجیره نیاز داریم:
کنترلر مقدار RH را اندازه می‌گیرد و وقتی رطوبت از Setpoint کمتر شود، رطوبت‌ساز را فعال می‌کند.
🎛️ می‌خواهید رطوبت به‌صورت خودکار کنترل شود؟
برای ثابت نگه داشتن رطوبت روی مقدار مشخص، باید در کنار رطوبت‌ساز از سنسور و کنترلر دما و رطوبت استفاده کنید.
یک نکته مهم برای اتوماسیون JY-003
اگر قصد دارید تغذیه ماژول را توسط Relay یا MOSFET قطع و وصل کنید، قبل از طراحی سیستم بررسی کنید که برد پس از وصل مجدد برق به‌صورت خودکار وارد حالت Spray می‌شود یا نیاز به فشردن شستی دارد.
این رفتار ممکن است بین Revisionهای مختلف برد یکسان نباشد. اگر Auto-Start وجود نداشته باشد، قطع و وصل صرف تغذیه برای Humidistat اتوماتیک کافی نخواهد بود.
پیزو را بدون آب روشن نکنید
اگر تولید Mist ناگهان متوقف شد، قبل از ادامه کار وضعیت آب، مسیر آب‌رسانی و سطح پیزو را بررسی کنید.
چه آبی برای رطوبت‌ساز اولتراسونیک مناسب‌تر است؟
آب دارای املاح زیاد می‌تواند روی پیزو رسوب ایجاد کند و در Humidifierهای Ultrasonic بخشی از مواد معدنی نیز همراه Mist وارد هوا شود.
برای کاهش رسوب و White Dust:
- از آب با املاح کم استفاده کنید.
- برای کاربرد خانگی، آب Distilled گزینه مناسب‌تری است.
- مخزن را مرتب تمیز کنید.
- اجازه ندهید آب برای مدت طولانی راکد باقی بماند.
- سطح Piezo را بدون ابزار زبر تمیز کنید.
چرا ماژول رطوبت ساز مه کمی تولید می‌کند؟
| مشکل احتمالی | چه چیزی را بررسی کنیم؟ |
|---|---|
| منبع تغذیه ضعیف | ولتاژ 5V و ظرفیت جریان آداپتور |
| رسوب روی پیزو | تمیزی سطح Atomizer |
| آب‌رسانی نامناسب | تماس صحیح آب با بخش اتمایزر |
| پیزو معیوب | تست هر خروجی و جابه‌جایی پیزو برای عیب‌یابی |
| اتصال نامناسب | کانکتورها و سیم پیزو |
تک اسپری، دو اسپری یا چهار اسپری؛ کدام مناسب‌تر است؟
| نوع | مناسب برای | نکته |
|---|---|---|
| تک اسپری | دستگاه کوچک و پروژه آزمایشی | توان مصرفی و Mist کمتر |
| دو اسپری | مخزن و محفظه متوسط | پوشش بیشتر نسبت به تک اسپری |
| چهار اسپری JY-003 | پروژه‌هایی با نیاز به Mist بیشتر یا توزیع در چند نقطه | به منبع تغذیه و آب‌رسانی مناسب نیاز دارد |
برای مقایسه مدل‌های مختلف می‌توانید دسته ماژول و سنسور بخارساز را بررسی کنید.
کاربردهای ماژول رطوبت ساز
گلخانه و پرورش گیاه
برای افزایش Relative Humidity هوای گلخانه‌های کوچک، محفظه قلمه و نشا یا برخی محیط‌های کشت می‌توان از Atomizer استفاده کرد. مقدار رطوبت باید با Sensor کنترل شود و نباید با رطوبت خاک اشتباه گرفته شود.
تراریوم و محفظه‌های کنترل‌شده
در محفظه‌هایی که به RH مشخص نیاز دارند می‌توان JY-003 را در کنار Humidity Controller استفاده کرد.
ساخت Humidifier خانگی DIY
ماژول چهار اسپری می‌تواند هسته یک دستگاه رطوبت‌ساز دست‌ساز باشد؛ اما طراحی مخزن، تهویه، ایمنی آب و برق و نظافت دستگاه بر عهده سازنده است.
افکت مه در پروژه‌های تزئینی
Mist تولیدشده می‌تواند در ماکت، دکور، نمایشگر یا پروژه‌های تصویری استفاده شود.
پروژه‌های آموزشی
این ماژول نمونه خوبی برای مشاهده کاربرد Piezoelectric Effect، Resonance و Ultrasonic Atomization است.
آیا رطوبت بیشتر همیشه بهتر است؟
خیر. رطوبت بیش از حد می‌تواند باعث Condensation و ایجاد شرایط مناسب برای رشد کپک شود.
برای محیط خانگی به‌جای روشن گذاشتن دائم رطوبت‌ساز، RH را با Hygrometer اندازه‌گیری کنید و از تولید رطوبت بیش از حد جلوگیری کنید.
هنگام خرید ماژول رطوبت ساز چه چیزهایی را بررسی کنیم؟
- تعداد پیزو: تک، دو یا چهار اسپری.
- ولتاژ کاری: با منبع تغذیه شما سازگار باشد.
- فرکانس پیزو: پیزوی جایگزین باید با Driver سازگار باشد.
- میزان تولید Mist: اگر mL/h برای پروژه مهم است، مدلی انتخاب کنید که سازنده دبی آن را مشخص کرده باشد.
- ابعاد: برد، پیزو و نگهدارنده باید داخل محفظه جا شوند.
- نوع آب‌رسانی: طراحی مخزن باید با نوع Atomizer سازگار باشد.
- کنترل خودکار: اگر Setpoint رطوبت نیاز دارید، Humidistat یا Controller جداگانه در نظر بگیرید.
- قطعات یدکی: امکان تهیه Piezo جایگزین را بررسی کنید.
💧 برای پروژه به مه بیشتری نیاز دارید؟
مدل JY-003 چهار اسپری همراه با چهار پیزو برای ساخت رطوبت‌ساز و پروژه‌های تولید Mist قابل استفاده است. قبل از انتخاب، تغذیه 5 ولت و نحوه آب‌رسانی پروژه را بررسی کنید.
اشتباهات رایج در استفاده از ماژول رطوبت ساز
| اشتباه | روش صحیح |
|---|---|
| JY-003 را سنسور رطوبت بدانیم | این برد Mist Generator است؛ Sensor جداگانه لازم است |
| پیزو را خشک روشن کنیم | آب‌رسانی مناسب را قبل از روشن کردن بررسی کنید |
| به Type-C ولتاژ 9 یا 12 ولت بدهیم | از 5V DC رگوله استفاده کنید |
| بدون اندازه‌گیری RH دائم روشن بماند | در کاربردهای حساس از Hygrometer یا Controller استفاده کنید |
| آب پراملاح و مخزن کثیف استفاده کنیم | آب کم‌املاح و نظافت منظم عمر و عملکرد را بهتر می‌کند |
| رطوبت هوا را با رطوبت خاک یکی بدانیم | برای خاک از Soil Moisture Sensor و سیستم آبیاری استفاده کنید |
سؤالات متداول
ماژول JY-003 با چه آداپتوری کار می‌کند؟
این ماژول به 5V DC نیاز دارد. با توجه به جریان مصرفی اعلام‌شده، منبع 5V با ظرفیت حداقل حدود 1A انتخاب مناسبی است و منبع 5V با ظرفیت جریان بالاتر نیز قابل استفاده است.
آیا JY-003 خودش رطوبت محیط را روی مقدار مشخص نگه می‌دارد؟
خیر. JY-003 تولیدکننده Mist است و برای کنترل خودکار RH باید Humidity Sensor و Controller جداگانه به سیستم اضافه شود.
چرا بعد از مدتی Mist ماژول کم می‌شود؟
رسوب روی پیزو، آب‌رسانی نامناسب، منبع تغذیه ضعیف، اتصال نامناسب یا خرابی پیزو از دلایل احتمالی هستند. ابتدا تغذیه 5V، وضعیت آب و تمیزی Atomizer را بررسی کنید.
جمع‌بندی
ماژول رطوبت ساز JY-003 یک برد چهارکاناله 5 ولتی برای راه‌اندازی پیزوهای 108kHz و تولید Cool Mist است. این ماژول آب را نمی‌جوشاند؛ بلکه توسط Ultrasonic Atomization آن را به قطرات بسیار ریز تبدیل می‌کند.
هنگام ساخت دستگاه، فقط روشن‌شدن پیزوها مهم نیست. منبع 5V مناسب، آب‌رسانی صحیح، جلوگیری از Dry Run، تمیز نگه داشتن پیزو و کنترل مقدار واقعی RH نقش مهمی در عملکرد سیستم دارند.
و اگر هدف شما حفظ رطوبت روی مقدار مشخص است، JY-003 به‌تنهایی کافی نیست؛ باید آن را در کنار سنسور و کنترلر رطوبت استفاده کنید.
