کاربرد فیوز در مدار فقط این نیست که هنگام اتصال کوتاه «بسوزد». فیوز یک قطعه حفاظتی است که باید در شرایط مشخصی جریان مدار را قطع کند تا انرژی خطا محدود شود و احتمال آسیب شدید به سیم‌کشی، مسیرهای PCB، منبع تغذیه و سایر بخش‌های سیستم کاهش پیدا کند.

اما انتخاب فیوز فقط با دانستن جریان مصرفی مدار انجام نمی‌شود. دو فیوز که هر دو روی بدنه آن‌ها عدد 2A نوشته شده ممکن است از نظر سرعت عملکرد، ولتاژ مجاز، Breaking Capacity و رفتار در برابر جریان راه‌اندازی کاملاً متفاوت باشند.

در این مقاله از RNGO ابتدا بررسی می‌کنیم فیوز چیست و چگونه عمل می‌کند؛ سپس تفاوت فیوز Fast و Slow، شیشه‌ای و سرامیکی، فیوز حرارتی و PTC، مشخصات مهم دیتاشیت و روش انتخاب و تست فیوز را بررسی خواهیم کرد.

فیوز چیست و چگونه کار می‌کند؟

فیوز یک وسیله حفاظتی اضافه‌جریان است که در مسیر جریان قرار می‌گیرد. در یک فیوز معمولی، عنصر رسانای داخلی به‌گونه‌ای طراحی شده که اگر جریان بیش از شرایط تعیین‌شده برای مدت کافی ادامه پیدا کند، گرم شده و ذوب شود.

در نتیجه مدار باز شده و جریان قطع می‌شود.

گرمایش عنصر فیوز با عبور جریان ارتباط دارد و می‌توان مفهوم آن را با رابطه توان مقاومتی توضیح داد:

با افزایش جریان، گرمای ایجادشده در عنصر فیوز به‌شدت افزایش پیدا می‌کند. اگر این وضعیت از مشخصات طراحی فیوز عبور کند، عنصر داخلی ذوب می‌شود.

آیا فیوز دقیقاً در جریان نامی خود قطع می‌کند؟

خیر. این یکی از مهم‌ترین نکاتی است که هنگام انتخاب فیوز باید بدانید.

اگر یک فیوز دارای جریان نامی 1 آمپر باشد، این به معنی آن نیست که در 1.01 آمپر فوراً قطع شود.

زمان عملکرد فیوز به مقدار جریان اضافه و منحنی Time-Current همان مدل بستگی دارد.

هرچه جریان Fault نسبت به جریان نامی بیشتر شود، معمولاً زمان قطع کاهش پیدا می‌کند.

کاربرد فیوز در مدار الکترونیکی چیست؟

هدف اصلی فیوز محدود کردن پیامدهای اضافه‌جریان است. این اضافه‌جریان می‌تواند در اثر اتصال کوتاه، خرابی قطعه، سیم‌کشی نامناسب یا Faultهای دیگر ایجاد شود.

از مهم‌ترین کاربردهای فیوز می‌توان به موارد زیر اشاره کرد:

• محدود کردن انرژی در شرایط اتصال کوتاه
• کاهش خطر داغ شدن بیش از حد سیم و مسیر PCB
• جلوگیری از گسترش بعضی Faultها
• حفاظت از مسیر تغذیه در برابر اضافه‌جریان
• کاهش احتمال آسیب حرارتی شدید
• ایجاد نقطه قطع مشخص در سیستم

آیا فیوز از همه قطعات مدار محافظت می‌کند؟

خیر. این تصور که «فیوز همیشه قبل از قطعه می‌سوزد» درست نیست.

بعضی قطعات نیمه‌هادی ممکن است در مدت بسیار کوتاهی آسیب ببینند؛ زمانی که هنوز فیوز فرصت قطع کامل مدار را پیدا نکرده است.

به همین دلیل در بسیاری از طراحی‌ها، فیوز فقط یکی از لایه‌های حفاظت است و در کنار آن ممکن است از Current Limiting، TVS، OVP، Crowbar یا حفاظت داخلی IC نیز استفاده شود.

فیوز از اتصال کوتاه جلوگیری می‌کند؟

خیر. فیوز معمولاً از ایجاد اتصال کوتاه جلوگیری نمی‌کند.

اتصال کوتاه ابتدا ایجاد می‌شود و در صورتی که جریان حاصل از آن شرایط عملکرد فیوز را فراهم کند، فیوز مدار را قطع می‌کند تا انرژی Fault محدود شود.

ارتباط فیوز و اتصال کوتاه در مدار چیست؟

در اتصال کوتاه، مقاومت مسیر می‌تواند بسیار کاهش پیدا کند و جریان زیادی ایجاد شود. اگر منبع توان بالایی داشته باشد، این جریان ممکن است سیم، مسیر PCB یا قطعات قدرت را به‌شدت گرم کند.

فیوز با قطع مسیر در شرایط مناسب می‌تواند میزان انرژی منتقل‌شده به Fault را محدود کند.

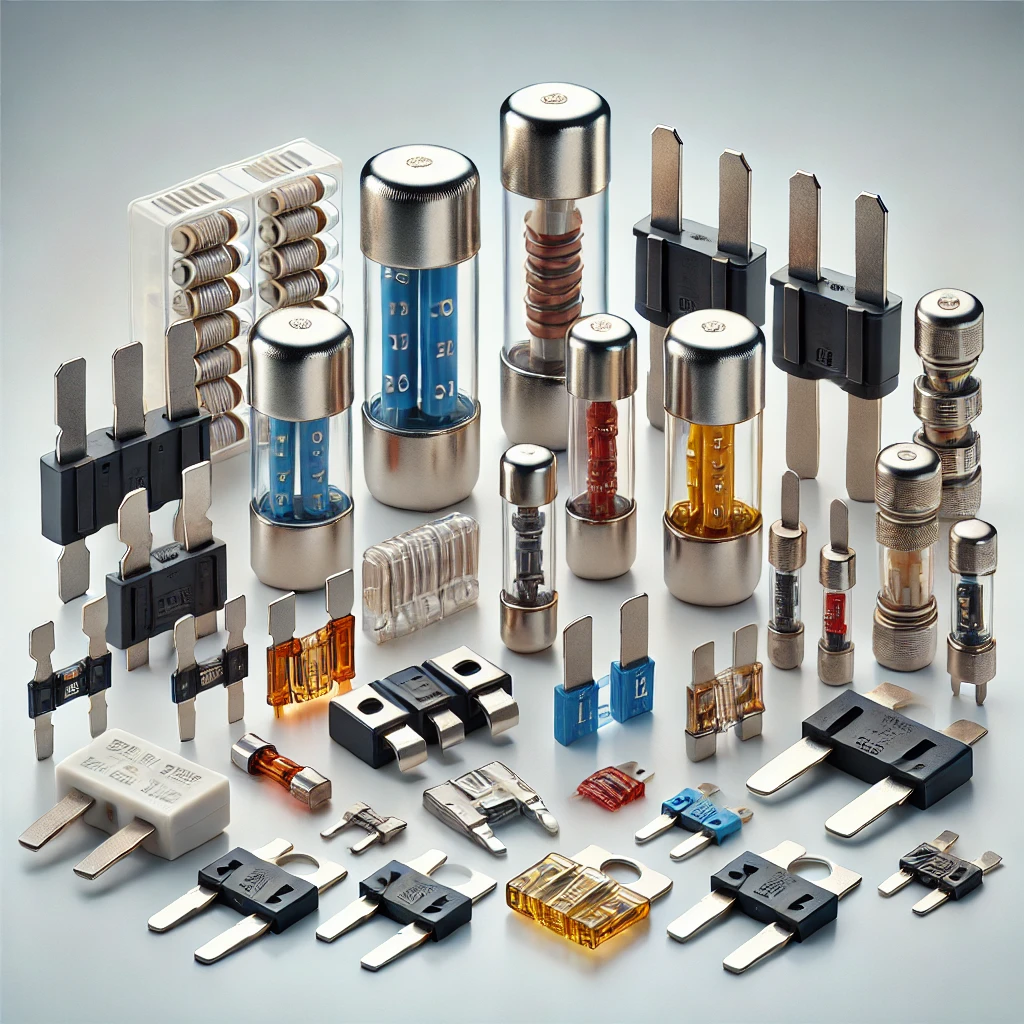

انواع فیوز مورد استفاده در مدارهای الکترونیکی

فیوزها را می‌توان بر اساس ساختار، رفتار زمانی، نحوه نصب و نوع کاربرد دسته‌بندی کرد.

فیوز کارتریجی شیشه‌ای

فیوزهای شیشه‌ای Cartridge در بسیاری از تجهیزات الکترونیکی و منابع تغذیه استفاده می‌شوند.

مزیت اصلی بدنه شیشه‌ای این است که در بسیاری از مدل‌ها می‌توان وضعیت عنصر داخلی را به‌صورت ظاهری مشاهده کرد.

اما شیشه‌ای بودن فیوز به معنی Fast بودن آن نیست؛ مدل‌های Fast و Time-Delay هر دو می‌توانند دارای بدنه شیشه‌ای باشند.

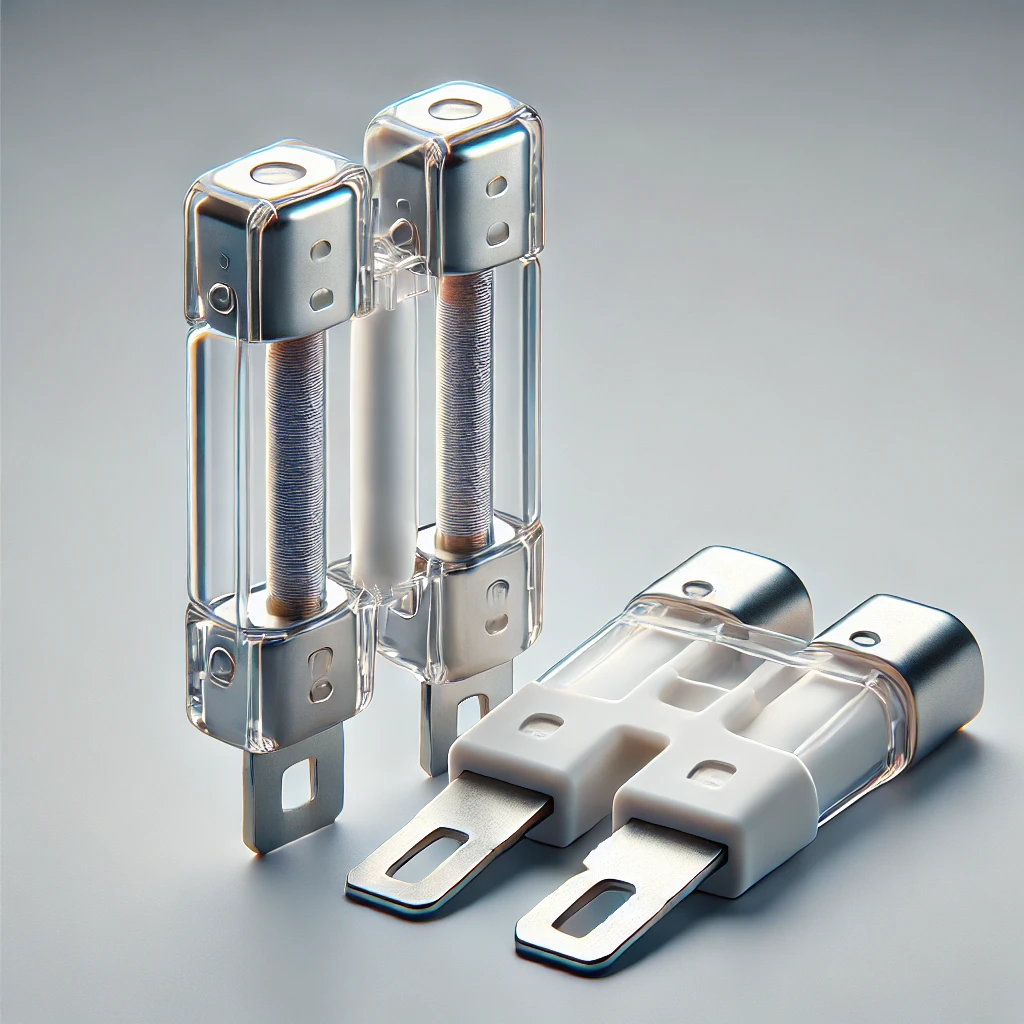

فیوز کارتریجی سرامیکی

فیوزهای سرامیکی از بدنه غیرشفاف سرامیکی استفاده می‌کنند و برخی خانواده‌های آن‌ها برای ظرفیت قطع بالاتر یا شرایط سخت‌تر طراحی می‌شوند.

اما باز هم نمی‌توان صرفاً بر اساس جنس بدنه تصمیم گرفت. مشخصات واقعی باید از روی دیتاشیت همان Part Number بررسی شود.

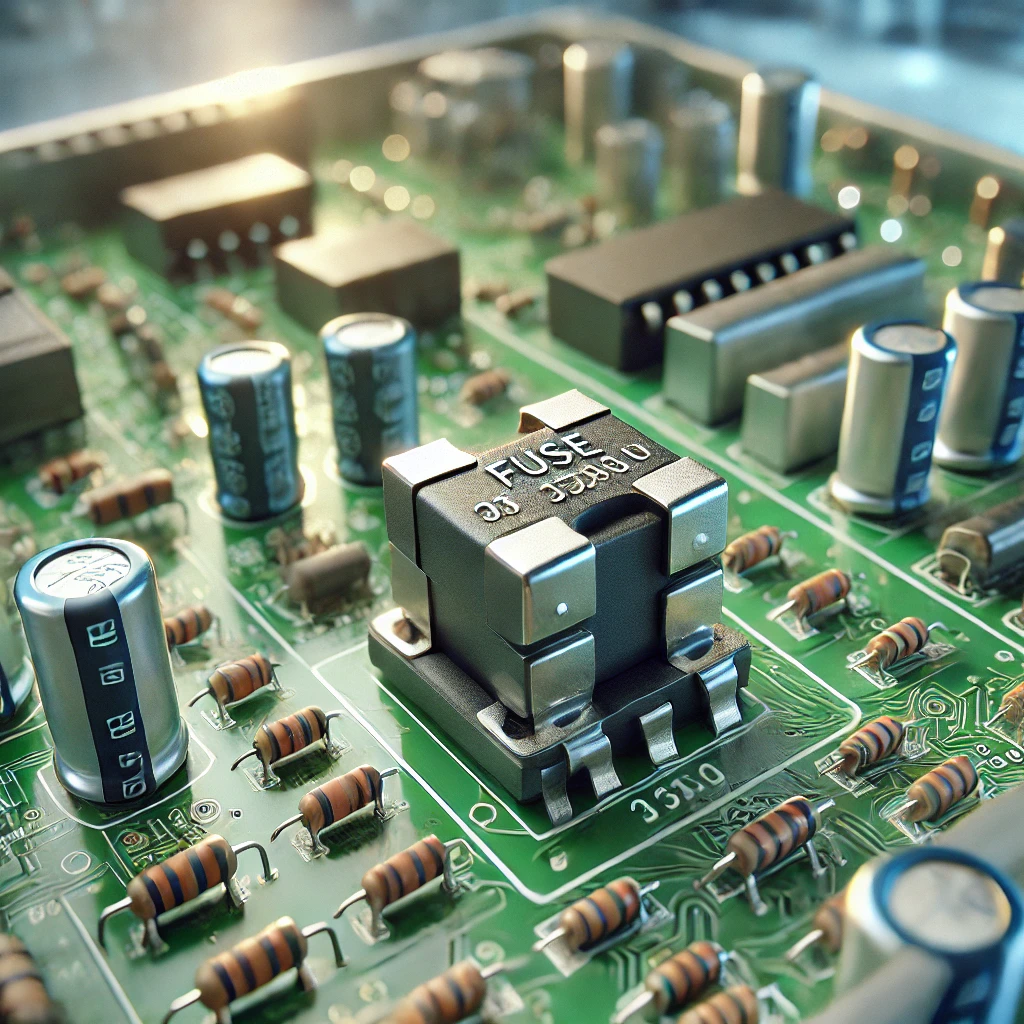

فیوز SMD

در بردهای فشرده، فیوزهای SMD مستقیماً روی PCB مونتاژ می‌شوند.

این نوع فیوزها در منابع تغذیه، تجهیزات مخابراتی، بردهای صنعتی و بسیاری از مدارهای الکترونیکی دیده می‌شوند.

فیوز خودرویی یا Blade Fuse

Blade Fuse در سیستم‌های خودرو، تجهیزات DC و پروژه‌های دارای جریان بالاتر بسیار رایج است.

در اینجا نیز باید جریان، ولتاژ DC، Holder و شرایط محیطی بررسی شوند.

فیوز تندکار یا Fast-Acting چیست؟

فیوز Fast-Acting برای تحمل کمتر جریان‌های اضافه نسبت به مدل Time-Delay طراحی می‌شود و در شرایط تعیین‌شده سریع‌تر عمل می‌کند.

این نوع فیوز برای مدارهایی که Inrush بزرگی ندارند می‌تواند مناسب باشد.

اما حتی Fast Fuse هم زمان عملکرد مشخصی دارد و «لحظه‌ای و بدون تأخیر» نیست.

فیوز کندکار یا Slow-Blow چیست؟

فیوز Slow-Blow یا Time-Delay می‌تواند برخی جریان‌های لحظه‌ای کوتاه‌مدت را بدون قطع شدن تحمل کند.

این ویژگی در بارهایی که هنگام روشن شدن Inrush Current دارند اهمیت پیدا می‌کند؛ برای مثال:

• ترانسفورماتورها
• موتورها
• منابع تغذیه دارای خازن ورودی بزرگ
• برخی لامپ‌ها

البته انتخاب Slow-Blow به معنی انتخاب جریان نامی بزرگ‌تر و بی‌حساب نیست؛ باید منحنی عملکرد با رفتار واقعی بار تطبیق داده شود.

تفاوت Fast Fuse و Slow-Blow

Inrush Current چیست و چرا برای فیوز مهم است؟

بعضی دستگاه‌ها هنگام روشن شدن برای مدت کوتاهی جریانی بسیار بیشتر از جریان عادی مصرف می‌کنند.

برای مثال، شارژ اولیه یک خازن بزرگ ورودی یا راه‌اندازی موتور می‌تواند جریان Peak ایجاد کند.

اگر فیوز فقط بر اساس جریان Steady-State انتخاب شود، ممکن است در هر بار روشن شدن دستگاه بدون وجود Fault قطع شود.

بنابراین هنگام انتخاب باید هم جریان عادی و هم شکل و مدت Inrush بررسی شوند.

جریان نامی فیوز چگونه انتخاب می‌شود؟

هیچ فرمول عمومی مانند «جریان مدار × 1.5» برای تمام کاربردها وجود ندارد.

برای انتخاب باید موارد زیر هم‌زمان بررسی شوند:

• حداکثر جریان کاری پیوسته
• Inrush Current
• دمای محیط
• نوع فیوز
• منحنی Time-Current
• شرایط Cooling
• استاندارد طراحی
• نوع Holder
• تلرانس تولید

به همین دلیل بهترین راه، استفاده از دیتاشیت و راهنمای انتخاب سازنده فیوز است.

Voltage Rating فیوز چیست؟

Voltage Rating مشخص می‌کند فیوز برای قطع ایمن مدار تا چه ولتاژی طراحی شده است.

بعد از ذوب شدن عنصر فیوز، باید Arc داخلی نیز خاموش شود. به همین دلیل ولتاژ نامی فقط یک عدد تزئینی نیست.

فیوزی که Voltage Rating آن کمتر از ولتاژ مدار است نباید بدون بررسی استفاده شود.

آیا می‌توان فیوز AC را در مدار DC استفاده کرد؟

نه به‌صورت خودکار.

در AC جریان به‌صورت دوره‌ای از صفر عبور می‌کند و این موضوع به خاموش شدن Arc کمک می‌کند. در DC چنین Zero Crossing طبیعی وجود ندارد.

بنابراین باید بررسی شود همان فیوز برای ولتاژ DC مورد نظر Rating دارد یا خیر.

Breaking Capacity یا ظرفیت قطع فیوز چیست؟

Breaking Capacity یا Interrupting Rating یکی از مهم‌ترین مشخصات حفاظتی فیوز است.

این پارامتر نشان می‌دهد فیوز در شرایط مشخص تا چه مقدار جریان خطا را می‌تواند با ایمنی قطع کند.

برای مثال ممکن است دو فیوز هر دو دارای Rated Current برابر 2A باشند، اما یکی برای جریان Fault بسیار بیشتری نسبت به دیگری طراحی شده باشد.

این موضوع مخصوصاً در منابع پرقدرت، باتری‌ها و برق شهر اهمیت زیادی دارد.

I²t در فیوز چیست؟

پارامتر I²t معیاری مرتبط با انرژی عبوری در طول رویداد اضافه‌جریان است و در بررسی رفتار فیوز هنگام Pulse یا Fault اهمیت دارد.

سازندگان ممکن است مقادیری مانند Pre-Arcing I²t و Total Clearing I²t ارائه دهند.

این پارامتر مخصوصاً زمانی مهم می‌شود که بخواهیم بررسی کنیم یک قطعه پایین‌دست چه میزان انرژی Fault را قبل از قطع کامل فیوز دریافت می‌کند.

دمای محیط چه تأثیری روی فیوز دارد؟

فیوز یک قطعه حرارتی است؛ بنابراین دمای محیط می‌تواند روی عملکرد آن اثر داشته باشد.

اگر فیوز در محفظه‌ای داغ یا نزدیک قطعات قدرت نصب شود، شرایط آن با آزمایش استاندارد در دمای مرجع یکسان نیست.

در طراحی حرفه‌ای باید منحنی Temperature Derating سازنده بررسی شود.

فیوز حرارتی چیست؟

Thermal Fuse یا Thermal Cutoff با فیوز اضافه‌جریان معمولی تفاوت دارد.

فیوز حرارتی برای واکنش به افزایش دما طراحی شده است. وقتی دمای آن از حد مشخصی عبور کند، مسیر را به‌صورت دائمی قطع می‌کند.

این قطعات در تجهیزاتی مانند:

• هیتر
• اتو
• سشوار
• موتورها
• ترانسفورماتورها
• لوازم حرارتی

استفاده می‌شوند.

فیوز قابل ریست یا PTC چیست؟

در بسیاری از مدارهای کم‌ولتاژ به‌جای فیوز یک‌بارمصرف از PPTC یا Polyfuse استفاده می‌شود.

این قطعه با افزایش جریان و دما مقاومت خود را به‌شدت افزایش می‌دهد و جریان را محدود می‌کند.

پس از حذف Fault و سرد شدن، مقاومت آن معمولاً دوباره کاهش پیدا می‌کند.

به همین دلیل به آن Resettable Fuse گفته می‌شود، اگرچه رفتار آن دقیقاً مشابه یک فیوز ذوب‌شونده نیست.

فیوز معمولی یا PTC؛ کدام بهتر است؟

فیوز را کجای مدار قرار دهیم؟

در بسیاری از طراحی‌ها فیوز نزدیک ورودی انرژی قرار می‌گیرد تا بخش بیشتری از سیم‌کشی و PCB پایین‌دست تحت حفاظت آن باشد.

برای مثال در ورودی مثبت یک مدار DC می‌توان فیوز را نزدیک کانکتور یا باتری قرار داد.

اما محل دقیق فیوز به توپولوژی، منبع انرژی، زمین سیستم و استاندارد مربوط بستگی دارد.

آیا می‌توان فیوز را در مسیر GND قرار داد؟

در بسیاری از سیستم‌های DC یک‌سیمه، فیوز معمولاً در مسیر مثبت یا Live قرار داده می‌شود تا با قطع آن، بخش پایین‌دست از منبع فعال جدا شود.

قرار دادن فیوز صرفاً در مسیر Ground می‌تواند باعث شود قسمت‌هایی از مدار همچنان نسبت به زمین یا سایر نقاط سیستم در پتانسیل خطرناک باقی بمانند.

با این حال طراحی سیستم‌های چندمنبعی، خودرو، مخابراتی و صنعتی می‌تواند پیچیده‌تر باشد و باید معماری کامل سیستم بررسی شود.

چگونه فیوز مناسب یک مدار را انتخاب کنیم؟

برای انتخاب بهتر، این مراحل را طی کنید:

1. حداکثر جریان کاری پیوسته مدار را مشخص کنید.
2. جریان Peak یا Inrush را اندازه‌گیری یا محاسبه کنید.
3. AC یا DC بودن مدار را مشخص کنید.
4. حداکثر ولتاژ واقعی را مشخص کنید.
5. Fast یا Time-Delay بودن مورد نیاز را تعیین کنید.
6. Breaking Capacity مورد نیاز را بررسی کنید.
7. دمای محیط را در نظر بگیرید.
8. Time-Current Curve را بررسی کنید.
9. در صورت اهمیت، I²t را با محدودیت قطعات پایین‌دست مقایسه کنید.
10. Package و Holder مناسب را انتخاب کنید.

جدول مشخصات مهم هنگام خرید فیوز

چگونه فیوز را با مولتی‌متر تست کنیم؟

برای تست یک فیوز معمولی ابتدا برق مدار را قطع کنید.

سپس مولتی‌متر را روی Continuity یا Resistance قرار دهید و دو سر فیوز را اندازه بگیرید.

• مقاومت بسیار کم: احتمالاً فیوز سالم است.
• OL یا مدار باز: فیوز احتمالاً قطع شده است.

در بعضی مدارها بهتر است حداقل یک سمت فیوز از مدار جدا شود تا مسیرهای موازی باعث نتیجه اشتباه نشوند.

چرا فیوز بلافاصله بعد از تعویض دوباره می‌سوزد؟

اگر فیوز جدید بلافاصله قطع شود، احتمالاً هنوز Fault اصلی مدار وجود دارد.

مواردی مانند این‌ها باید بررسی شوند:

• اتصال کوتاه ورودی
• MOSFET خراب
• Bridge Rectifier معیوب
• دیود Short
• خازن معیوب
• سیم‌کشی اشتباه
• بار معیوب

در این شرایط جایگزین کردن فیوز با آمپر بالاتر راه‌حل نیست.

آیا می‌توان فیوز سوخته را با آمپر بالاتر تعویض کرد؟

به‌صورت خودسرانه خیر.

اگر مدار برای فیوز 2A طراحی شده، قرار دادن فیوز 5A می‌تواند اجازه دهد جریان خطرناک بیشتری قبل از قطع از مسیرها و قطعات عبور کند.

اگر فیوز سالم دائماً بدون وجود Fault مشخص قطع می‌شود، باید دلیل آن بررسی شود؛ شاید Inrush، انتخاب اشتباه نوع Fuse، دمای محیط یا خرابی مدار عامل باشد.

اشتباهات رایج هنگام انتخاب و استفاده از فیوز

آیا فیوز از برق‌گرفتگی جلوگیری می‌کند؟

نباید فیوز را وسیله اصلی حفاظت در برابر برق‌گرفتگی در نظر گرفت.

فیوز برای حفاظت اضافه‌جریان طراحی شده است. جریان خطرناک عبوری از بدن انسان ممکن است بسیار کمتر از جریان نامی فیوز یک مدار باشد و در نتیجه فیوز اصلاً عمل نکند.

در سیستم‌های برق شهر، حفاظت در برابر شوک الکتریکی موضوع جداگانه‌ای است و می‌تواند شامل عایق‌کاری، ارت و تجهیزات حفاظتی مناسب باشد.

فیوز شیشه‌ای بهتر است یا سرامیکی؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند.

انتخاب باید بر اساس:

• Rated Current
• Voltage
• Breaking Capacity
• Time Characteristic
• استاندارد
• محیط کاری

انجام شود، نه فقط ظاهر بدنه.

فیوز مناسب مدار خود را از کجا تهیه کنیم؟

در فروشگاه RNGO می‌توانید انواع فیوز و متعلقات مرتبط را بررسی کنید. قبل از خرید بهتر است جریان کاری، ولتاژ، نوع Fast یا Slow و ابعاد مورد نیاز مدار را مشخص کنید.

ارتباط انتخاب فیوز با طراحی مدار چیست؟

انتخاب Fuse باید بخشی از Design Stage باشد، نه چیزی که بعد از تکمیل PCB به مدار اضافه شود.

جریان Fault احتمالی، عرض Trace، منبع تغذیه، نوع بار و حفاظت سایر قطعات باید هم‌زمان بررسی شوند.

جمع‌بندی؛ انتخاب فیوز فقط انتخاب آمپر نیست

کاربرد فیوز در مدار محدود کردن پیامدهای اضافه‌جریان و Fault است. عنصر داخلی فیوز در شرایط مشخص گرم شده و با قطع مدار، مسیر جریان را باز می‌کند.

با این حال، انتخاب فیوز فقط بر اساس جریان نامی درست نیست. Rated Voltage، Time-Current Curve، Fast یا Slow بودن، Breaking Capacity، I²t، Inrush Current و دمای محیط نیز می‌توانند در انتخاب نقش داشته باشند.

همچنین فیوز شیشه‌ای الزاماً سریع‌تر از سرامیکی نیست و فیوز Thermal نیز عملکرد متفاوتی نسبت به Current Fuse دارد. در مدارهای کم‌ولتاژ ممکن است PPTC یا Resettable Fuse نیز گزینه مناسبی باشد.

مهم‌تر از همه، اگر یک فیوز قطع شد، آن را فقط با نمونه‌ای با آمپر بالاتر جایگزین نکنید. ابتدا علت Fault را پیدا کنید و سپس فیوزی با مشخصات مناسب مدار نصب کنید.

سوالات متداول درباره فیوز

فیوز چند آمپر برای مدار انتخاب کنیم؟

یک ضریب ثابت برای همه مدارها وجود ندارد. جریان عادی، Inrush، دمای محیط، نوع Fast یا Slow و منحنی Time-Current باید بررسی شوند. انتخاب نهایی بهتر است بر اساس دیتاشیت فیوز انجام شود.

تفاوت فیوز تندکار و کندکار چیست؟

فیوز Fast نسبت به اضافه‌جریان‌های مشخص سریع‌تر واکنش نشان می‌دهد، در حالی که Time-Delay برای تحمل برخی جریان‌های لحظه‌ای مانند Inrush طراحی شده است. انتخاب باید با رفتار واقعی بار هماهنگ باشد.

آیا می‌توان فیوز سوخته را با فیوز آمپر بالاتر جایگزین کرد؟

به‌صورت خودسرانه خیر. افزایش جریان نامی فیوز می‌تواند باعث شود مسیرها و قطعات قبل از عملکرد فیوز جریان بیشتری تحمل کنند. ابتدا علت سوختن فیوز را پیدا کنید و سپس از مشخصات توصیه‌شده مدار یا سازنده استفاده کنید.
