ANENG A3004 ارزش خرید دارد؟ قابلیت‌ها و محدودیت‌های مهم قبل از خرید
مولتی متر ANENG A3004 یک مولتی‌متر دیجیتال با طراحی قلمی است که برای اندازه‌گیری ولتاژ AC و DC، جریان‌های کوچک AC/DC، مقاومت، ظرفیت خازن، تست دیود و پیوستگی مدار استفاده می‌شود. وجود قابلیت NCV، چراغ LED، نور پس‌زمینه و Data Hold نیز آن را به یک ابزار جمع‌وجور برای تست‌های روزمره الکترونیکی تبدیل کرده است.
اما A3004 یک مولتی‌متر قدرت با ورودی 10 آمپر نیست. حداکثر جریان قابل اندازه‌گیری آن حدود 200mA است و هنگام کار با برق شهر نیز باید محدودیت‌های ایمنی و رده حفاظتی ابزار را جدی گرفت.
مولتی‌متر قلمی ANENG A3004 چیست؟

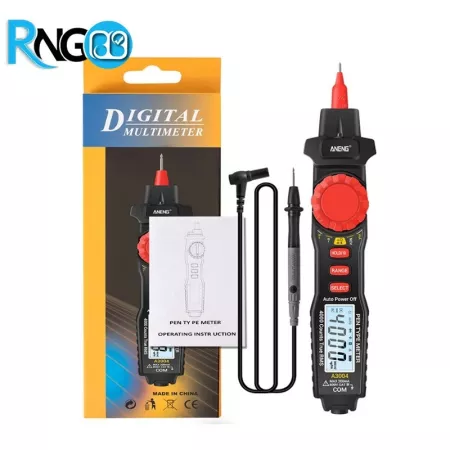

A3004 به‌جای فرم مستطیلی رایج مولتی‌مترهای دستی، بدنه‌ای کشیده و قلمی دارد. یکی از پراب‌ها در قسمت بالای بدنه قرار گرفته و پراب دیگر توسط سیم به دستگاه متصل می‌شود.
این طراحی برای تست سریع قطعات، بردهای الکترونیکی، سیم‌کشی و اندازه‌گیری‌هایی که کاربر می‌خواهد ابزار را با یک دست نگه دارد مناسب است.
ANENG A3004 چه چیزهایی اندازه می‌گیرد؟
| پارامتر | رنج اصلی |
|---|---|
| ولتاژ DC | 400mV / 4V / 40V / 400V / 600V |
| ولتاژ AC | 4V / 40V / 400V / 600V |
| جریان DC | 40mA / 200mA |
| جریان AC | 40mA / 200mA |
| مقاومت | تا 40MΩ |
| ظرفیت خازن | از محدوده nF تا 4mF |
| تست دیود | دارد |
| Continuity / Buzzer | دارد |
| NCV | تشخیص تقریبی وجود میدان ولتاژ AC بدون تماس |
رنج 200 میلی‌آمپر جریان یعنی چه؟
A3004 برای اندازه‌گیری جریان‌های کوچک طراحی شده است و حداکثر جریان قابل اندازه‌گیری آن حدود 200mA است.
این یعنی برای مواردی مانند:
- جریان مدارهای کم‌مصرف
- بعضی سنسورها
- بردهای کوچک
- مدارهای آزمایشگاهی کم‌جریان
کاربرد دارد.
اما برای اندازه‌گیری مستقیم جریان تجهیزاتی مانند:
- موتور چند آمپری
- لامپ و Heater پرتوان
- جریان باتری خودرو
- منبع تغذیه 5A یا 10A
- آمپلی‌فایر پرقدرت
مناسب نیست.
ولتاژ و جریان را چطور اندازه بگیریم؟
اندازه‌گیری ولتاژ
برای اندازه‌گیری Voltage، مولتی‌متر به‌صورت موازی با دو نقطه موردنظر متصل می‌شود.
اندازه‌گیری جریان
برای اندازه‌گیری Current باید مسیر مدار باز شود و مولتی‌متر به‌صورت سری داخل مسیر جریان قرار بگیرد.
NCV در ANENG A3004 چیست؟
NCV یا Non-Contact Voltage Detection برای تشخیص وجود احتمالی میدان الکتریکی AC بدون تماس مستقیم پراب با رسانا استفاده می‌شود.
با نزدیک کردن بخش حساس دستگاه به سیم یا کابل برق‌دار، مولتی‌متر می‌تواند وجود میدان را اعلام کند.
این قابلیت برای:
- پیدا کردن تقریبی سیم برق‌دار
- تست سریع کابل
- تشخیص اولیه فاز
کاربردی است.
آیا با A3004 می‌توان برق 220 ولت را اندازه گرفت؟
رنج اندازه‌گیری ولتاژ این مدل تا 600V اعلام شده است، بنابراین از نظر محدوده عددی، برق 220VAC داخل Range آن قرار می‌گیرد.
اما Range با Safety Rating یکی نیست.
برای کار حرفه‌ای روی برق شهر باید علاوه بر عدد 600V، رده ایمنی CAT، مشخصات پراب، فیوز داخلی و شرایط محیط نیز بررسی شوند.
اندازه‌گیری مقاومت و تست اتصال
A3004 تا حدود 40MΩ مقاومت را اندازه‌گیری می‌کند و حالت Continuity نیز برای بررسی اتصال بین دو نقطه دارد.
برای مثال می‌توانید بررسی کنید:
- آیا سیم قطع شده است؟
- آیا یک مسیر PCB اتصال دارد؟
- آیا فیوز پیوستگی دارد؟
- مقدار یک مقاومت چقدر است؟
برای مطالعه بیشتر: اهم‌متر چیست و مقاومت چگونه اندازه‌گیری می‌شود؟
اندازه‌گیری ظرفیت خازن با A3004
این مدل برای اندازه‌گیری ظرفیت از محدوده نانوفاراد تا حدود 4mF استفاده می‌شود.
رنج‌های رایج آن شامل:
- 4nF
- 40nF
- 400nF
- 4µF
- 40µF
- 400µF
- 4mF
است.
همچنین در اندازه‌گیری In-Circuit، قطعات موازی روی PCB می‌توانند روی Reading اثر بگذارند. برای اندازه‌گیری دقیق‌تر ممکن است لازم باشد یک پایه خازن از مدار جدا شود.
تست دیود با مولتی‌متر ANENG A3004
Diode Mode برای بررسی ابتدایی هدایت دیود در جهت مستقیم و معکوس قابل استفاده است.
در تست معمول:
- در جهت مستقیم مقدار افت ولتاژ نمایش داده می‌شود.
- در جهت معکوس نباید هدایت عادی مشاهده شود.
نتیجه تست باید با نوع دیود و شرایط مدار تفسیر شود؛ مثلاً افت ولتاژ دیود سیلیکونی با Schottky یکسان نیست.
Data Hold، Backlight و چراغ LED
Data Hold
برای ثابت نگه داشتن مقدار نمایش‌داده‌شده روی صفحه کاربرد دارد؛ مخصوصاً زمانی که محل پراب‌ها جلوی دید نمایشگر را می‌گیرد.
Backlight
نور پس‌زمینه خواندن LCD را در محیط کم‌نور آسان‌تر می‌کند.
Flashlight
چراغ روی دستگاه برای مشاهده سیم‌ها و نقاط تست در محیط تاریک کاربردی است.
خاموشی خودکار چه کاربردی دارد؟
A3004 دارای Auto Power Off است و پس از مدتی عدم استفاده خاموش می‌شود تا مصرف باتری کاهش پیدا کند.
تغذیه دستگاه توسط دو باتری AAA انجام می‌شود.
دقت اندازه‌گیری ANENG A3004 چقدر است؟
به‌جای استفاده از عبارت کلی «دقت بالا»، بهتر است Accuracy اعلام‌شده برای هر Range بررسی شود.
| اندازه‌گیری | Accuracy اعلام‌شده |
|---|---|
| DC Voltage 4V تا 400V | حدود ±(0.8% + 3 digit) |
| DC Voltage 600V | حدود ±(1% + 3 digit) |
| AC Voltage تا 400V | حدود ±(1% + 3 digit) |
| AC Voltage 600V | حدود ±(1.2% + 5 digit) |
| DC Current | حدود ±(1% + 3 digit) |
| AC Current | حدود ±(1.2% + 5 digit) |
| Resistance تا 4MΩ | حدود ±(1% + 5 digit) |
| Capacitance تا 400µF | حدود ±(3% + 5 digit) |
Accuracy واقعی علاوه بر مشخصات دستگاه به وضعیت باتری، پراب، کیفیت اتصال و شرایط اندازه‌گیری نیز وابسته است.
مشخصات فنی ANENG A3004
| ویژگی | مشخصات |
|---|---|
| برند | ANENG |
| مدل | A3004 |
| DC Voltage | تا 600V |
| AC Voltage | تا 600V |
| DC Current | حداکثر 200mA |
| AC Current | حداکثر 200mA |
| Resistance | تا 40MΩ |
| Capacitance | تا 4mF |
| NCV | دارد |
| Diode Test | دارد |
| Continuity Buzzer | دارد |
| Data Hold | دارد |
| Backlight | دارد |
| چراغ LED | دارد |
| Auto Power Off | دارد |
| تغذیه | 2 عدد باتری AAA |
| ابعاد ثبت‌شده برای محصول فروشگاه | حدود 220.5 × 30 × 20.5 میلی‌متر |
مولتی‌متر قلمی بهتر است یا مولتی‌متر معمولی؟
| ویژگی | ANENG A3004 | مولتی‌متر دستی کامل |
|---|---|---|
| حمل آسان | بسیار خوب | بسته به مدل |
| کار با یک دست | مناسب‌تر | معمولی |
| جریان بالا | حداکثر حدود 200mA | بعضی مدل‌ها تا چند آمپر یا 10A |
| NCV | دارد | بسته به مدل |
| تعمیرات الکترونیک سبک | مناسب | مناسب |
| کار صنعتی و جریان بالا | محدود | مدل مناسب باید انتخاب شود |
ANENG A3004 برای چه کسانی مناسب است؟
این مدل می‌تواند برای افراد زیر کاربردی باشد:
- دانشجویان و هنرجویان الکترونیک
- تعمیرکاران برد و تجهیزات کم‌ولتاژ
- کاربران خانگی برای تست‌های پایه
- افرادی که یک مولتی‌متر سبک و قابل حمل می‌خواهند
- تکنسین‌هایی که NCV و تست سریع ولتاژ برایشان کاربرد دارد
اما اگر هدف شما اندازه‌گیری جریان‌های چند آمپری، کار حرفه‌ای روی تابلوهای برق یا اندازه‌گیری‌هایی با نیاز ایمنی و دقت بالاتر است، بهتر است مولتی‌متر تخصصی‌تری انتخاب کنید.
🔍 یک مولتی‌متر جمع‌وجور برای تست‌های روزمره می‌خواهید؟
ANENG A3004 ولتاژ AC/DC، جریان‌های کوچک، مقاومت، خازن، دیود و Continuity را در یک بدنه قلمی ارائه می‌کند. قبل از خرید، به محدودیت 200mA جریان و نوع کاربرد خود توجه کنید.
اشتباهات رایج هنگام استفاده از A3004
| اشتباه | روش صحیح |
|---|---|
| اندازه‌گیری جریان به‌صورت موازی | Current Meter باید سری داخل مدار قرار گیرد |
| اندازه‌گیری جریان چند آمپری | حداکثر Current Range این مدل حدود 200mA است |
| اعتماد کامل به NCV برای بی‌برق بودن | NCV را فقط ابزار تشخیص اولیه در نظر بگیرید |
| تست مقاومت روی مدار روشن | ابتدا مدار را از منبع جدا کنید |
| اندازه‌گیری خازن شارژشده | خازن را قبل از تست به روش ایمن تخلیه کنید |
| فرض اینکه Range 600V یعنی هر محیط 600V ایمن است | CAT Rating و شرایط ایمنی ابزار را جداگانه بررسی کنید |
سؤالات متداول
آیا ANENG A3004 جریان AC را هم اندازه می‌گیرد؟
بله، برای A3004 رنج‌های جریان AC و DC تا حداکثر حدود 200mA اعلام شده است. این مدل برای جریان‌های چند آمپری طراحی نشده است.
آیا با NCV می‌توان مطمئن شد سیم برق ندارد؟
خیر. NCV برای تشخیص اولیه وجود میدان AC کاربرد دارد و عدم واکنش آن اثبات قطعی بی‌برق بودن مدار نیست.
آیا A3004 برای تعمیرات الکترونیک مناسب است؟
برای اندازه‌گیری ولتاژ، مقاومت، دیود، Continuity، خازن و جریان‌های کوچک ابزار جمع‌وجوری است. اگر به اندازه‌گیری جریان بالا، مشخصات CAT بالاتر یا امکانات تخصصی‌تر نیاز دارید، مولتی‌متر کامل‌تری انتخاب کنید.
جمع‌بندی
مولتی متر قلمی دیجیتال ANENG A3004 برای کاربرانی طراحی شده که یک ابزار سبک و چندمنظوره برای تست‌های الکترونیکی روزمره می‌خواهند. اندازه‌گیری AC/DC Voltage، جریان‌های کوچک AC/DC، مقاومت، خازن، دیود و Continuity در کنار NCV، Backlight و Data Hold مجموعه مناسبی از امکانات را در یک بدنه کوچک ارائه می‌کند.
مهم‌ترین محدودیت آن جریان حداکثر حدود 200mA است؛ بنابراین نباید آن را جای مولتی‌مترهای پرجریان در نظر گرفت. همچنین برای کار روی برق شهر، فقط به عبارت 600V اکتفا نکنید و رده ایمنی ابزار را متناسب با محیط کاری بررسی کنید.
اگر بیشتر کار شما روی بردهای الکترونیکی، منابع کم‌ولتاژ و تست‌های روزمره است، فرم قلمی A3004 می‌تواند مزیت خوبی باشد.
