یک منبع تغذیه جمع‌وجور برای میز کار؛ KJS-1509 دقیقاً چه کاری می‌کند؟

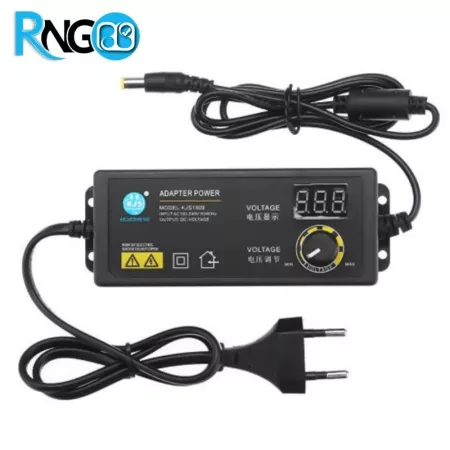

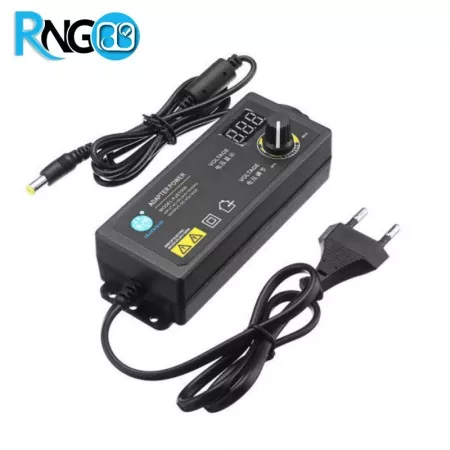

اگر برای میز کار الکترونیک به یک منبع DC کوچک و قابل تنظیم نیاز دارید، آداپتور متغیر KJS-1509 گزینه‌ای جمع‌وجور برای تأمین ولتاژهای مختلف است. خروجی این مدل را می‌توان در محدوده 3 تا 24 ولت DC تنظیم کرد و مقدار ولتاژ نیز روی نمایشگر جلوی دستگاه دیده می‌شود.
اما این محصول را نباید با یک منبع تغذیه آزمایشگاهی حرفه‌ای اشتباه گرفت. KJS-1509 بیشتر یک Switching Adapter با ولتاژ قابل تنظیم است و امکاناتی مانند تنظیم محدودیت جریان یا نمایش جریان خروجی که در Bench Power Supplyهای حرفه‌ای وجود دارد، در این مدل دیده نمی‌شود.
منبع تغذیه KJS-1509 چیست؟
این محصول برق AC ورودی را به ولتاژ DC قابل تنظیم تبدیل می‌کند. به‌جای استفاده از چند آداپتور 5، 9، 12 یا 24 ولت می‌توانید در پروژه‌هایی که مشخصاتشان اجازه می‌دهد، ولتاژ موردنظر را با ولوم روی دستگاه تنظیم کنید.
نمایشگر جلوی آداپتور نیز برای مشاهده مقدار ولتاژ خروجی در نظر گرفته شده است.
مشخصات اصلی آداپتور متغیر KJS-1509
| مشخصه | مقدار |
|---|---|
| مدل | KJS-1509 |
| نوع | Switching Adjustable Power Adapter |
| ورودی | 100 تا 240 ولت AC، 50/60Hz |
| خروجی | 3 تا 24 ولت DC قابل تنظیم |
| حداکثر جریان اعلام‌شده | 2.5A |
| نمایشگر | نمایش ولتاژ خروجی |
| تنظیم ولتاژ | توسط ولوم روی دستگاه |
| خروجی فیزیکی | فیش DC Barrel؛ ابعاد دقیق فیش قبل از خرید بررسی شود |
2.5 آمپر روی آداپتور یعنی چه؟
یکی از اشتباهات رایج این است که تصور کنیم آداپتور همیشه 2.5 آمپر را به دستگاه متصل‌شده وارد می‌کند.
در واقع Load جریان موردنیاز خود را دریافت می‌کند و عدد 2.5A نشان‌دهنده حداکثر ظرفیت جریان اعلام‌شده آداپتور است.
مثلاً اگر دستگاه شما مشخصات زیر را داشته باشد:
در صورت سازگاری سایر مشخصات، آداپتور قرار نیست 2.5 آمپر را به آن تحمیل کند؛ دستگاه تقریباً جریان موردنیاز خود را می‌کشد.
اما اگر وسیله‌ای نیاز داشته باشد:
این مدل انتخاب مناسبی نخواهد بود، چون جریان موردنیاز Load از محدوده اعلام‌شده آداپتور بیشتر است.
توان خروجی را چگونه محاسبه کنیم؟
رابطه پایه توان الکتریکی:
برای مثال:
| ولتاژ | جریان مثال | توان |
|---|---|---|
| 5V | 2A | 10W |
| 12V | 2A | 24W |
| 24V | 2.5A | 60W تئوری |
آیا KJS-1509 منبع تغذیه آزمایشگاهی است؟
این آداپتور می‌تواند برای بسیاری از تست‌های ساده الکترونیکی کاربردی باشد، اما جایگزین کامل Bench Power Supply نیست.
| ویژگی | KJS-1509 | منبع آزمایشگاهی |
|---|---|---|
| تنظیم ولتاژ | بله | بله |
| نمایش ولتاژ | بله | بله |
| نمایش جریان | خیر | معمولاً بله |
| تنظیم Current Limit | خیر | معمولاً بله |
| حالت Constant Current | خیر | در بسیاری مدل‌ها بله |
| قابل حمل بودن | بسیار خوب | بسته به مدل |
بنابراین برای تست‌های ساده و تغذیه یک مدار شناخته‌شده مناسب است، اما برای روشن‌کردن مدار ناشناخته‌ای که ممکن است Short Circuit یا مصرف غیرعادی داشته باشد، یک منبع آزمایشگاهی دارای Current Limit انتخاب امن‌تری است.
چطور ولتاژ KJS-1509 را تنظیم کنیم؟
- ابتدا Load یا دستگاه مصرف‌کننده را از خروجی جدا کنید.
- آداپتور را به برق متصل کنید.
- با ولوم، ولتاژ موردنظر را تنظیم کنید.
- عدد نمایشگر را بررسی کنید.
- برای مدارهای حساس، خروجی را با Multimeter نیز کنترل کنید.
- قطبیت و فیش خروجی را با دستگاه تطبیق دهید.
- سپس دستگاه را به آداپتور متصل کنید.
قبل از اتصال یک دستگاه چه مشخصاتی را بررسی کنیم؟
سه مورد باید با دستگاه سازگار باشند:
1. ولتاژ
ولتاژ خروجی باید مطابق ولتاژ موردنیاز دستگاه تنظیم شود.
اگر دستگاه 5V است، نباید خروجی آداپتور را روی 9 یا 12 ولت قرار دهید.
2. جریان
حداکثر جریان موردنیاز وسیله باید در محدوده قابل تأمین آداپتور باشد.
3. قطبیت و فیش
فقط یکسان بودن ولتاژ کافی نیست. اندازه Barrel Jack و مثبت یا منفی بودن پایه مرکزی نیز باید با دستگاه تطبیق داشته باشد.
کاربردهای مناسب آداپتور متغیر 3 تا 24 ولت
بردها و ماژول‌های الکترونیکی
برای ماژول‌ها و بردهایی که ورودی DC مشخصی در محدوده این آداپتور دارند، می‌توان از KJS-1509 به‌عنوان منبع تغذیه استفاده کرد.
فن و موتور DC کوچک
در صورت سازگار بودن ولتاژ و جریان می‌توان موتور یا Fan DC کوچک را تست کرد. توجه کنید موتور هنگام Start ممکن است جریان بیشتری نسبت به جریان عادی دریافت کند.
روتر، مودم و تجهیزات شبکه
فقط در صورتی که Voltage، Current، Polarity و Connector دستگاه دقیقاً با آداپتور سازگار باشند.
مدارهای صوتی کوچک
برخی Amplifier Moduleها و پروژه‌های صوتی با ورودی DC می‌توانند از این آداپتور تغذیه شوند؛ به شرط سازگاری ولتاژ و جریان.
نوار LED ولتاژ ثابت
LED Stripهایی که برای ورودی Constant Voltage مانند 12V طراحی شده‌اند، در صورت رعایت جریان مصرفی قابل استفاده هستند.
اما High-Power LED خام ممکن است به Constant Current Driver نیاز داشته باشد و نباید مستقیم به این آداپتور متصل شود.
آیا می‌توان باتری را با KJS-1509 شارژ کرد؟
به‌طور عمومی خیر.
باتری‌ها بسته به شیمی خود به Charger مخصوص نیاز دارند.
برای مثال سلول Lithium-ion معمولاً نیازمند روش شارژ CC/CV، کنترل ولتاژ و حفاظت مناسب است. تنظیم ساده خروجی آداپتور روی یک ولتاژ مشخص جای مدار Charger را نمی‌گیرد.
آیا می‌توان با این آداپتور موبایل شارژ کرد؟
این محصول یک USB Charger یا Fast Charger نیست و خروجی آن DC Barrel است.
برای شارژ تلفن همراه بهتر است از مدار USB Charger مناسب استفاده شود؛ مخصوصاً اگر به QC یا Fast Charge نیاز دارید.
برای آشنایی بیشتر: آموزش ساخت شارژر فست شارژ
مزایای KJS-1509
- محدوده قابل تنظیم 3 تا 24 ولت
- نمایشگر دیجیتال ولتاژ
- عدم نیاز به چند آداپتور با ولتاژهای مختلف
- ابعاد جمع‌وجور
- مناسب برای میز کار و پروژه‌های ساده
- تنظیم سریع ولتاژ با ولوم
محدودیت‌های KJS-1509
- فاقد تنظیم Current Limit مانند منبع آزمایشگاهی
- فاقد نمایشگر جریان
- مناسب نبودن برای بارهای بالاتر از محدوده جریان
- ریسک تغییر ناخواسته ولتاژ با چرخاندن ولوم
- عدم امکان شارژ مستقیم انواع باتری بدون Charger
- لزوم بررسی اندازه و قطبیت فیش خروجی
چه زمانی بهتر است منبع تغذیه آزمایشگاهی بخریم؟
اگر کار شما شامل موارد زیر است، Bench Power Supply انتخاب مناسب‌تری است:
- تعمیر برد ناشناخته
- عیب‌یابی Short Circuit
- محدود کردن جریان هنگام روشن‌شدن اولیه مدار
- اندازه‌گیری لحظه‌ای جریان
- کار روی مدارهای حساس و گران‌قیمت
- نیاز به تنظیم دقیق Current Limit
KJS-1509 بیشتر زمانی جذاب است که ولتاژ موردنیاز را می‌دانید و فقط یک منبع DC جمع‌وجور و قابل تنظیم می‌خواهید.
اشتباهات رایج هنگام استفاده
| اشتباه | روش صحیح |
|---|---|
| 2.5A را جریان اجباری خروجی بدانیم | این عدد ظرفیت حداکثری اعلام‌شده است |
| ولتاژ را هنگام اتصال مدار حساس تغییر دهیم | ابتدا Load را جدا و سپس ولتاژ را تنظیم کنید |
| فقط اندازه ظاهری فیش را بررسی کنیم | قطر فیش و Polarity را هم کنترل کنید |
| آن را جای منبع آزمایشگاهی بدانیم | برای Current Limit و اندازه‌گیری جریان از Bench Supply استفاده کنید |
| باتری لیتیومی را مستقیم شارژ کنیم | از Charger مخصوص باتری استفاده کنید |
| High-Power LED را مستقیم وصل کنیم | نیاز LED به Constant Current Driver را بررسی کنید |
⚡ یک آداپتور برای چند ولتاژ مختلف
اگر برای پروژه‌های خود به خروجی DC قابل تنظیم نیاز دارید، KJS-1509 امکان تنظیم ولتاژ از 3 تا 24 ولت را فراهم می‌کند. قبل از اتصال، ولتاژ، جریان، فیش و قطبیت دستگاه را بررسی کنید.
سؤالات متداول
آیا خروجی KJS-1509 همیشه 2.5 آمپر است؟
خیر. دستگاه متصل جریان موردنیاز خود را دریافت می‌کند. عدد 2.5A نشان‌دهنده حداکثر ظرفیت جریان اعلام‌شده آداپتور است.
آیا KJS-1509 جای منبع تغذیه آزمایشگاهی را می‌گیرد؟
برای تست‌ها و تغذیه‌های ساده می‌تواند کاربردی باشد، اما فاقد Current Limit قابل تنظیم و نمایش جریان است؛ بنابراین جایگزین کامل Bench Power Supply نیست.
آیا می‌توان با این آداپتور باتری لیتیومی را مستقیم شارژ کرد؟
خیر. برای شارژ Li-ion یا LiPo باید از Charger مخصوص با روش شارژ و حفاظت مناسب استفاده شود.
جمع‌بندی
KJS-1509 یک آداپتور قابل تنظیم و جمع‌وجور برای تولید ولتاژ DC در محدوده 3 تا 24 ولت است. نمایشگر ولتاژ و ولوم تنظیم باعث می‌شوند برای پروژه‌های مختلف نیاز به چند آداپتور جداگانه نداشته باشید.
با این حال مهم است بدانید که این محصول یک منبع تغذیه آزمایشگاهی کامل نیست. قبل از اتصال هر دستگاه باید ولتاژ، حداکثر جریان موردنیاز، قطبیت و فیش را بررسی کنید و برای مدارهای حساس ابتدا خروجی را تنظیم و اندازه‌گیری کنید.
اگر این نکات رعایت شوند، KJS-1509 می‌تواند به‌عنوان یک منبع DC ساده و قابل حمل روی میز کار الکترونیک کاربرد زیادی داشته باشد.
