معرفی و راه اندازی ماژول تایمر WX-101T

با معرفی ماژول تایمر WX-101T در خدمت شما عزیزان هستیم، این نوع از ماژول ها، دارای کاربرد های گسترده ای در دستگاه های جوجه کشی، انکوباتور، سامانه های آبیاری هوشمند، سامانه های روشنایی هوشمند و… می باشد .

معرفی و راه اندازی ماژول تایمر WX-101T

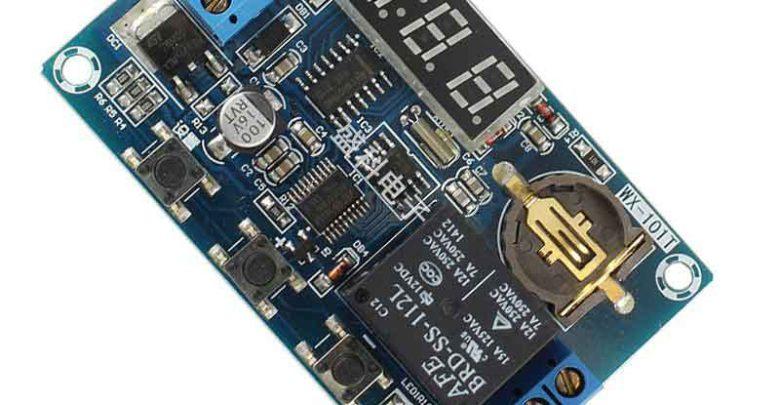

از بخش هایی که ما در این آموزش با آن ها سر کار داریم؛ می توان به سون سگمنت نمایش دهنده زمان ، کلید های تنظیم ساعت و تایمر ، باتری بکاپ ، و رله اشاره نمود که در ادامه با آن ها آشنا می شویم .

سون  سگمنتی که در این ماژول به کار رفته، یک سون سگمنت چهار رقمی برای نمایش ساعت و دقیقه می باشد. (جهت تهیه هر نوع سون سگمنت، می توانید اینجا را کلیک کنید.)

در بخش زیرین این ماژول 3 عدد کلید وجود دارد که وظیفه تنظیم ساعت و تایمر را بر عهده دارند.

آموزش راه اندازی:

تنظیم ساعت اصلی: برای تنظیم ساعت در این ماژول دکمه “SET” (آخرین دکمه از سمت چپ)، را فشار می دهیم و بعد از به نمایش در آمدن عبارت (F – – 1) دوباره همان دکمه را می فشاریم؛ مشـاهده مـی شود کـه ساعت و دقیقه به صورت ( 00:00 ) روی سون سگمنت نمایان می شود. بعد از به نمایش در آمدن ساعت و دقیقه می توانیم آنها را با دکمه های بالا و پایین تنظیم کنید (دکمه بالا “+” جهت افزایش مقدار ، دکمه سمت پایین “-” جهت کاهش مقدار ) بعد از تنظیم مقدار دقیقه باری دیگر دکمه “SET” را می زنیم، مشاهده می شود که مقدار بخش ساعت به صورت منظم شروع به خاموش و روشن شدن می کند،؛ مشابه دقیقه، ساعت را نیز تنظیم می کنیم و در پایان با فشردن دکمه “SET” تنظیمات ذخیره می شوند.

تبریک می گوییم شما ساعت ماژول را به راحتی راه اندازی کردید!

تنظیم تایمر: برای تنظیــم تایمــر یک مرتبه دکمه “SET” را فشار می دهیم، پس از نمایان شدن عبارت (F – – 1) روی سون سگمنت، دکمه بالا “+” را فشار می دهیم تا (F – – 1) به (F – – 2) تغییر پیدا کند(F2 زمان روشن شدن رله را مشخص می کند) ؛ سپس دکمه “SET” را مجددا می فشاریم؛ دوباره مشاهده می شود که ساعت و دقیقه روی سون ســگمنت نمایان می شود؛ با استــفاده از دکمه بالا “+” و دکمه پایین “-” تایمر را تنظیم می کنیم (دقیقا مشابه تنظیم ساعت). برای تنظیم زمان خاموش شدن رله هم بایستی دوباره دکمه “SET” را فشار داده و وارد بخش (F – – 3 ) شد. مراحل تنظیم این پارامتر نیز کاملا مشابه مراحل قبل است.

باتری بکاپ: باتری بکاپ در گوشه بالا سمت راست ماژول واقع شده است، کاربرد این باطری در واقع ذخیره ساعت می باشد؛  اگر به هر دلیلی تغذیه ماژول قطع شد، بخش ساعت ماژول با استفاده از این باتری همچنان به کار خود ادامه می دهد و نیاز به تنظیم مجدد آن نیست.

رله: در سمت راست ماژول رله ای را مشاهده می کنید که زمان روشن شدن و خاموش شدن آن را می توانید با ویرایش پارامتر های F2 و F3 تنظیم کنید ، خروجی این رله همان طور که در بالا گفته شد، توانایی تامین جریان تا 7 آمپر در 250VAC را دارد. (جهت تهیه هر نوع رله می توانید به اینجا را کلیک کنید.)

برای مشاهده سایر مطالب آموزشی اینجا را کلیک کنید.
