پاسخ سریع: روش صحیح لحیم‌کاری چیست؟
برد را بدون برق ثابت کنید، نوک هویه تمیز و قلع‌اندود را هم‌زمان به پایه قطعه و پد PCB تماس دهید، سیم لحیم را به محل اتصال برسانید و پس از ترشوندگی مناسب، ابتدا سیم لحیم و سپس هویه را بردارید. تا زمان انجماد لحیم، قطعه را حرکت ندهید. در پایان، اتصال را از نظر شکل، پوشش مناسب و نبود اتصال کوتاه بررسی کنید.
لحیم‌کاری قطعات الکترونیکی چیست؟
لحیم‌کاری فرایندی است که در آن آلیاژ لحیم ذوب می‌شود و پس از سردشدن، بین سطوح فلزی اتصال ایجاد می‌کند. در مونتاژ برد، هدف اتصال پایه قطعه به پد یا سوراخ متالیزه PCB است. در این فرایند معمولاً خود پایه و پد نباید ذوب شوند؛ این آلیاژ لحیم است که ذوب شده و سطح آن‌ها را خیس می‌کند.
اصطلاح ترشوندگی (Wetting) یعنی لحیم مذاب به‌جای جمع‌شدن به‌شکل یک گلوله، روی سطح فلزی تمیز پخش شود. فلاکس، تمیزی سطح، دمای مناسب و انتقال حرارت کافی در این فرایند نقش دارند.
چرا اتصال لحیم نامناسب باعث خرابی مدار می‌شود؟
اتصال ناقص ممکن است مقاومت الکتریکی غیرعادی، قطع‌ووصلی بر اثر لرزش یا اختلال در عملکرد مدار ایجاد کند. از طرف دیگر، لحیم اضافی می‌تواند بین دو پد مجاور پل بزند و اتصال کوتاه به وجود بیاورد. بنابراین کیفیت اتصال فقط به زیبایی ظاهری آن محدود نمی‌شود.

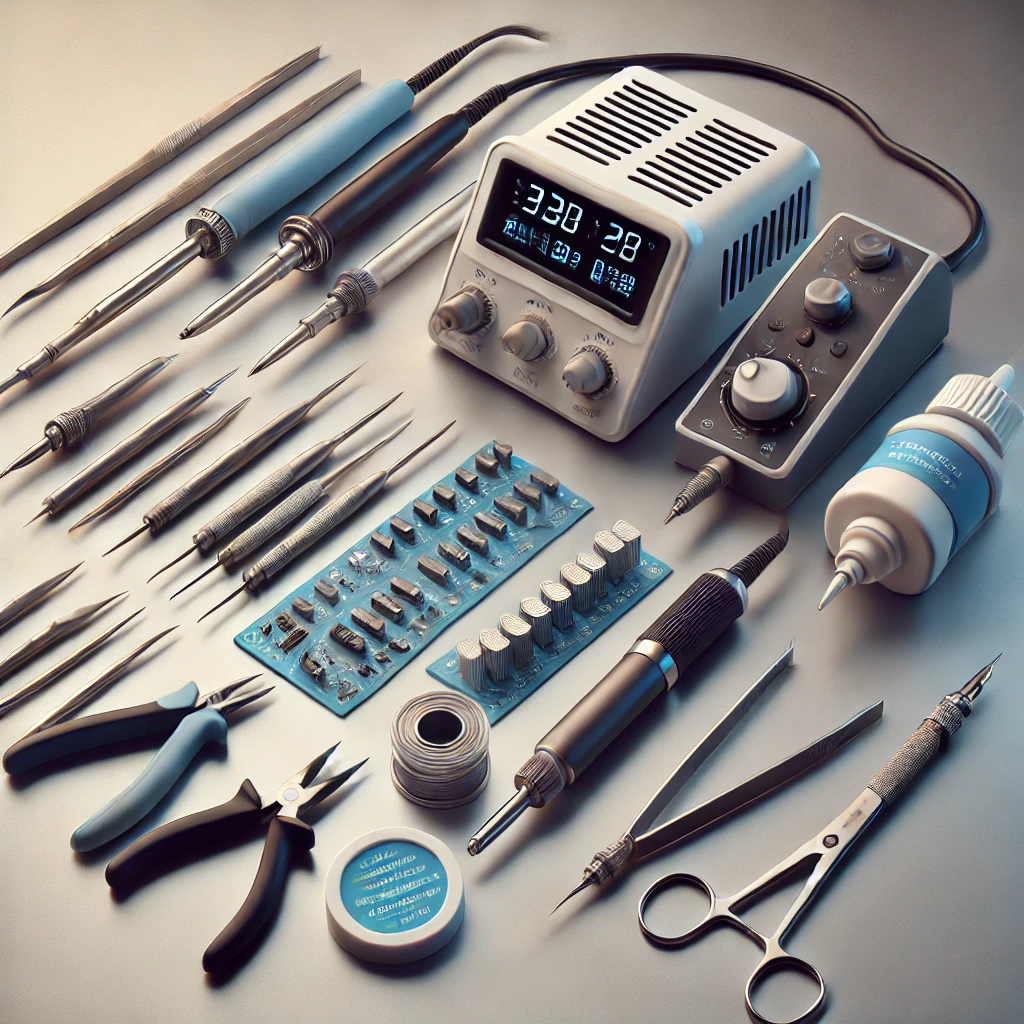

ابزارهای ضروری برای لحیم‌کاری قطعات الکترونیکی
برای شروع، یک هویه مناسب، سیم لحیم، پایه نگهدارنده هویه و ابزار تمیزکردن نوک لازم دارید. ابزارهایی مانند فلاکس، پنس، ذره‌بین و فیتیله لحیم‌گیری نیز بسته به نوع قطعه و میزان ظرافت کار اهمیت پیدا می‌کنند.
| ابزار | کاربرد واقعی | نکته انتخاب |
|---|---|---|
| هویه دمای قابل تنظیم | گرم‌کردن پد و پایه | کنترل دما و بازیابی حرارت مناسب |
| نوک هویه | انتقال حرارت به اتصال | سطح تماس متناسب با اندازه پد |
| سیم لحیم فلاکس‌دار | ایجاد اتصال فلزی | آلیاژ و قطر متناسب با پروژه |
| فلاکس مناسب الکترونیک | کمک به ترشوندگی و کاهش اکسیدها | نوع و نیاز به تمیزکاری پس از کار |
| سیم تمیزکننده نوک | برداشتن آلودگی از نوک هویه | مناسب نوک‌های آبکاری‌شده |
| فیتیله و قلع‌کش | برداشتن لحیم اضافی | عرض فیتیله متناسب با محل اتصال |
| پنس و نگهدارنده PCB | ثابت‌کردن قطعه و برد | پنس ESD برای قطعات حساس |
🛠️ ابزار لحیم‌کاری مناسب پروژه‌تان را پیدا کنید
اگر نوک هویه حرارت را خوب منتقل نکند یا قطر سیم لحیم با پد هماهنگ نباشد، حتی با تکنیک درست هم کنترل اتصال سخت می‌شود. پیش از خرید، نوع قطعاتی را که بیشتر لحیم می‌کنید مشخص کنید و سپس هویه، نوک و ملزومات مناسب آن کار را انتخاب کنید.
کدام نوک هویه برای کار شما مناسب‌تر است؟
نوک بسیار تیز الزاماً بهترین گزینه برای قطعات کوچک نیست؛ اگر سطح تماس آن با پد کم باشد، انتقال حرارت ضعیف می‌شود و ممکن است مجبور شوید هویه را مدت بیشتری روی اتصال نگه دارید.
- نوک اسکنه‌ای (Chisel): برای بسیاری از پدهای معمولی، پایه قطعات و اتصالاتی که به سطح تماس مناسب نیاز دارند.
- نوک مورب (Bevel): برای انتقال حرارت و بعضی روش‌های لحیم‌کاری پایه‌های ریز، با توجه به اندازه نوک.
- نوک باریک: برای نقاط کم‌دسترس؛ به شرطی که حرارت کافی به اتصال منتقل کند.
برای پدهای متصل به سطح مسی بزرگ یا کانکتورهای حجیم، نوک مناسب با سطح تماس بیشتر و هویه‌ای با بازیابی حرارت خوب معمولاً مفیدتر از افزایش بی‌رویه دماست.
دمای مناسب هویه و انتخاب سیم لحیم
یک دمای ثابت برای تمام لحیم‌کاری‌ها وجود ندارد. نوع آلیاژ، اندازه اتصال، سطح مسی برد، نوع نوک و توان حرارتی هویه بر تنظیم دما اثر می‌گذارند.
| نوع لحیم | ویژگی | نقطه شروع پیشنهادی برای تنظیم هویه |
|---|---|---|
| سرب‌دار Sn63/Pb37 | دمای ذوب حدود ۱۸۳ درجه سانتی‌گراد | حدود ۳۲۰ تا ۳۵۰ درجه سانتی‌گراد |
| بدون سرب، مانند SAC305 | دمای ذوب بالاتر از Sn63/Pb37 | حدود ۳۴۰ تا ۳۷۰ درجه سانتی‌گراد |
این اعداد دستور ثابت نیستند؛ نقطه شروع تنظیم‌اند. با توجه به ابزار و اتصال ممکن است دمای کمتر یا بیشتری لازم باشد. ابتدا انتقال حرارت، اندازه نوک و تمیزی آن را بررسی کنید و فقط در صورت نیاز دما را تغییر دهید. دمای تنظیم‌شده دستگاه نیز الزاماً با دمای واقعی محل اتصال یکسان نیست.
چرا افزایش دما همیشه راه‌حل نیست؟
اگر نوک هویه اکسید شده یا برای پد بیش‌ازحد کوچک باشد، افزایش دما ممکن است فقط اکسیدشدن نوک و خطر آسیب حرارتی را بیشتر کند. ابتدا نوک را تمیز و قلع‌اندود کنید، تماس حرارتی را بهبود دهید و سپس تنظیم دما را بازبینی کنید.
چه قطر سیم لحیمی انتخاب کنیم؟
برای پدهای ظریف و قطعات SMD، سیم نازک‌تر کنترل مقدار لحیم را آسان‌تر می‌کند. برای اتصالات بزرگ‌تر و قطعات پایه‌دار می‌توان از سیم با قطر بیشتر استفاده کرد. قطر مناسب به اندازه پد و میزان لحیم موردنیاز بستگی دارد؛ یک قطر برای همه پروژه‌ها انتخاب ایده‌آلی نیست.

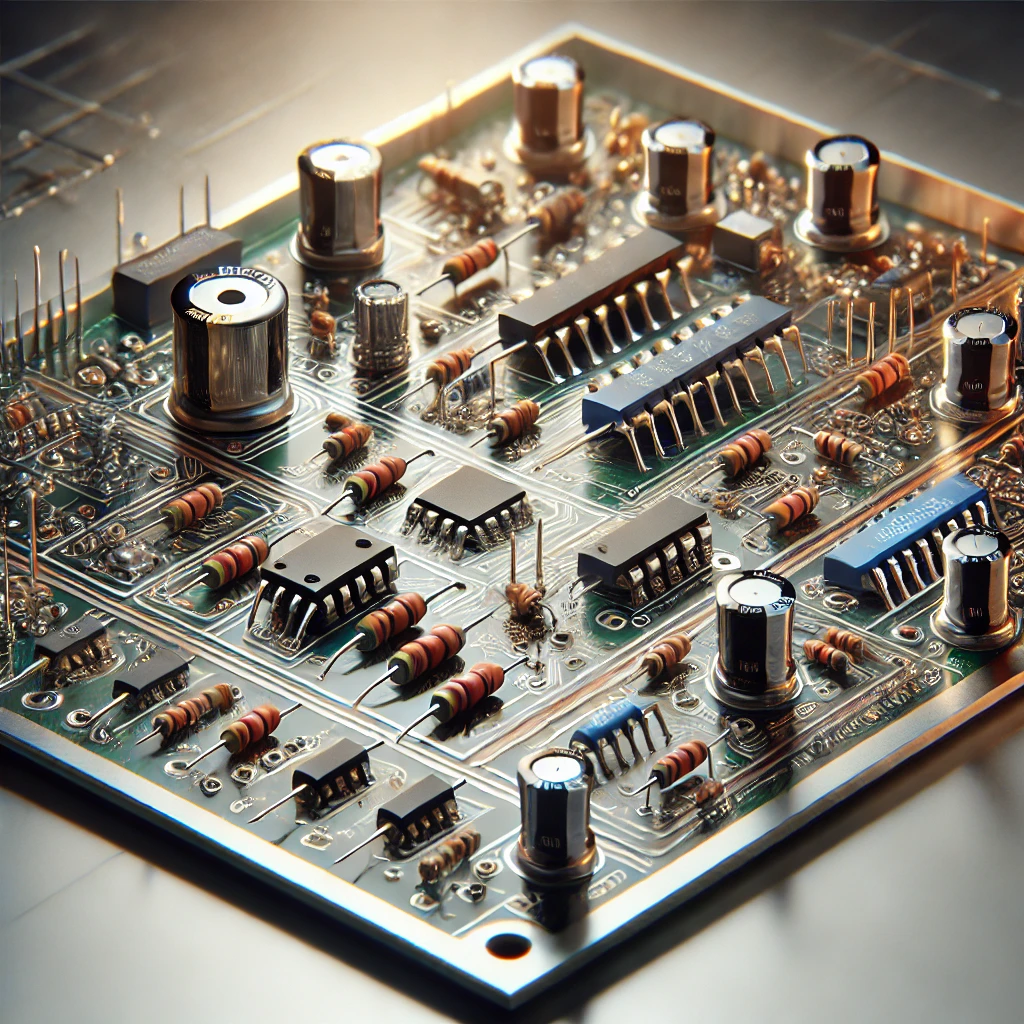

آموزش گام‌به‌گام لحیم‌کاری قطعات پایه‌دار (THT)
برای تمرین، یک مقاومت پایه‌دار و یک برد سوراخ‌دار یا PCB آموزشی انتخاب کنید. روش زیر برای بسیاری از قطعات پایه‌دار مناسب است، اما در مورد قطعات حساس به حرارت باید محدودیت‌های سازنده را نیز رعایت کنید.
مرحله ۱: مدار را بی‌برق و محیط را آماده کنید
تمام منابع تغذیه را جدا کنید. اگر برد دارای خازن‌های بزرگ است، پیش از کار از تخلیه ایمن انرژی ذخیره‌شده مطمئن شوید. برد را روی سطح پایدار و مقاوم در برابر حرارت قرار دهید و مکش موضعی دود را فعال کنید.
مرحله ۲: قطعه و پد را بررسی کنید
پایه قطعه را در سوراخ مناسب قرار دهید و جهت قطعات قطب‌دار مانند دیود، LED و خازن الکترولیتی را با علامت‌های برد تطبیق دهید. سطح پد و پایه نباید چرب، آلوده یا به‌شدت اکسیدشده باشد.
مرحله ۳: نوک هویه را آماده کنید
نوک را با تمیزکننده مناسب پاک کنید و لایه نازکی از لحیم تازه روی آن قرار دهید. این لایه به انتقال حرارت کمک می‌کند. نوک هویه را خشک، سیاه و اکسیدشده روی پد فشار ندهید.
مرحله ۴: پد و پایه را هم‌زمان گرم کنید
نوک هویه را طوری قرار دهید که هم با پایه قطعه و هم با پد مسی تماس داشته باشد. هدف این است که هر دو سطح به دمای مناسب برسند. اگر فقط پایه یا فقط پد گرم شود، ممکن است لحیم به سطح دیگر به‌خوبی نچسبد.
مرحله ۵: سیم لحیم را به محل اتصال برسانید
سیم لحیم را به نقطه تماس پایه و پد نزدیک کنید تا با حرارت خود اتصال ذوب شود. مقدار لحیم باید به‌اندازه‌ای باشد که پایه و پد را به‌خوبی بپوشاند، نه اینکه یک گلوله بزرگ روی آن‌ها تشکیل دهد.
مرحله ۶: سیم لحیم و سپس هویه را بردارید
پس از پخش مناسب لحیم، ابتدا سیم لحیم و سپس هویه را بردارید. قطعه و برد را تا زمان انجماد اتصال ثابت نگه دارید. مدت تماس را با توجه به جرم حرارتی اتصال تنظیم کنید؛ زمان‌های ثابت مانند «همیشه یک یا دو ثانیه» برای تمام پدها و قطعات قابل اتکا نیستند.
مرحله ۷: پایه اضافه را کوتاه و اتصال را بررسی کنید
پس از سردشدن، پایه اضافه قطعات THT را در صورت نیاز با سیم‌چین مناسب کوتاه کنید؛ بدون اینکه به اتصال یا برد فشار وارد شود. سپس با نور کافی، اتصال را از نظر پوشش مناسب، ترک، پل قلع و تماس ناخواسته با پد مجاور بررسی کنید.

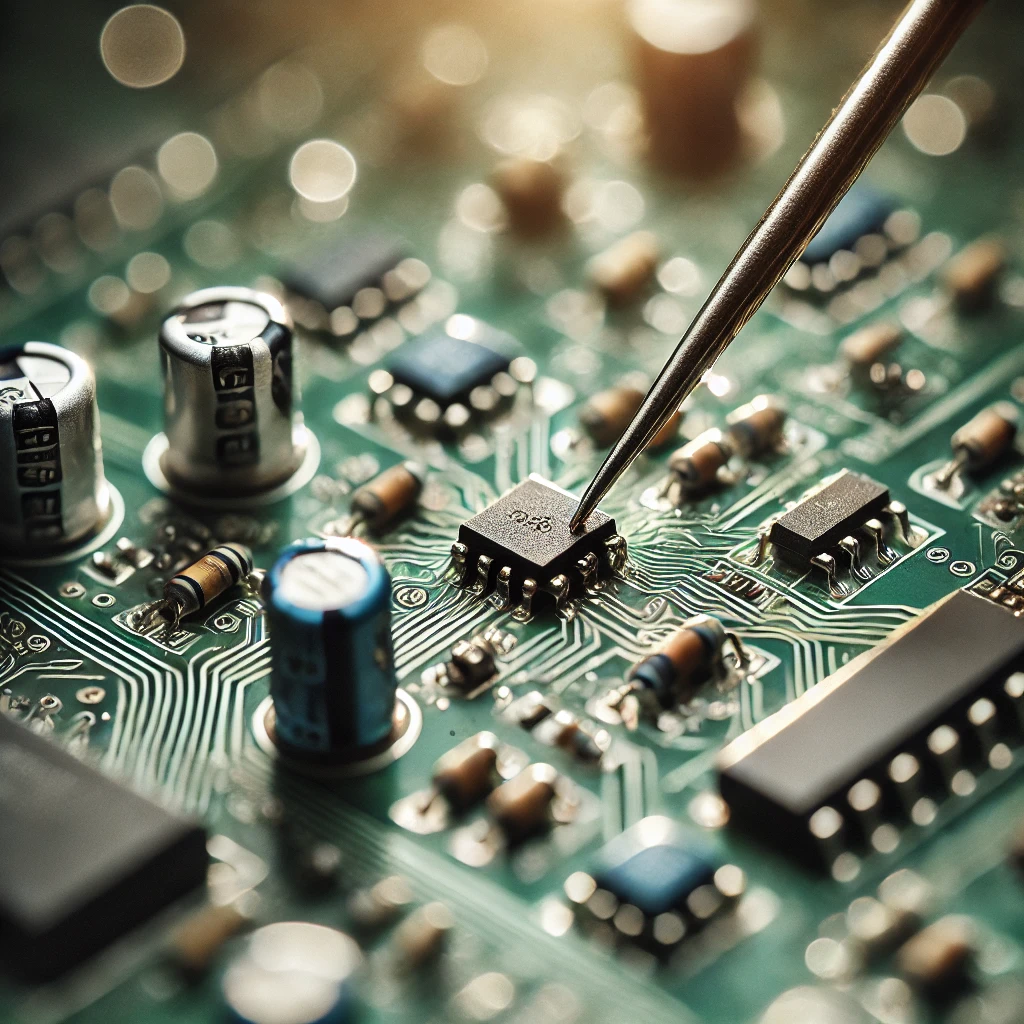

آموزش لحیم‌کاری قطعات SMD با هویه
قطعات SMD روی سطح PCB نصب می‌شوند و برخلاف قطعات پایه‌دار، پایه آن‌ها لزوماً از سوراخ برد عبور نمی‌کند. برای شروع، مقاومت یا خازن SMD نسبتاً درشت مانند 1206 یا 0805 را روی برد تمرینی انتخاب کنید.
روش لحیم‌کاری یک مقاومت SMD دوپایه
- برد را ثابت کنید و مقدار کمی فلاکس مناسب روی پدها بزنید.
- روی یکی از پدها مقدار کمی لحیم قرار دهید.
- قطعه را با پنس روی هر دو پد تراز کنید.
- پد قلع‌اندود را گرم کنید تا یک سمت قطعه در جای خود ثابت شود.
- تراز قطعه را بررسی کنید و سمت دوم را با مقدار کنترل‌شده لحیم کنید.
- در صورت نیاز، سمت اول را اصلاح کنید تا هر دو اتصال ترشوندگی مناسبی داشته باشند.
در تمام مراحل، فشار بیش‌ازحد پنس یا هویه می‌تواند قطعه را جابه‌جا کند یا به پد آسیب بزند. اگر یک سمت قطعه هنگام سردشدن بلند شود، اتصال و میزان لحیم دو سمت را بررسی کنید.

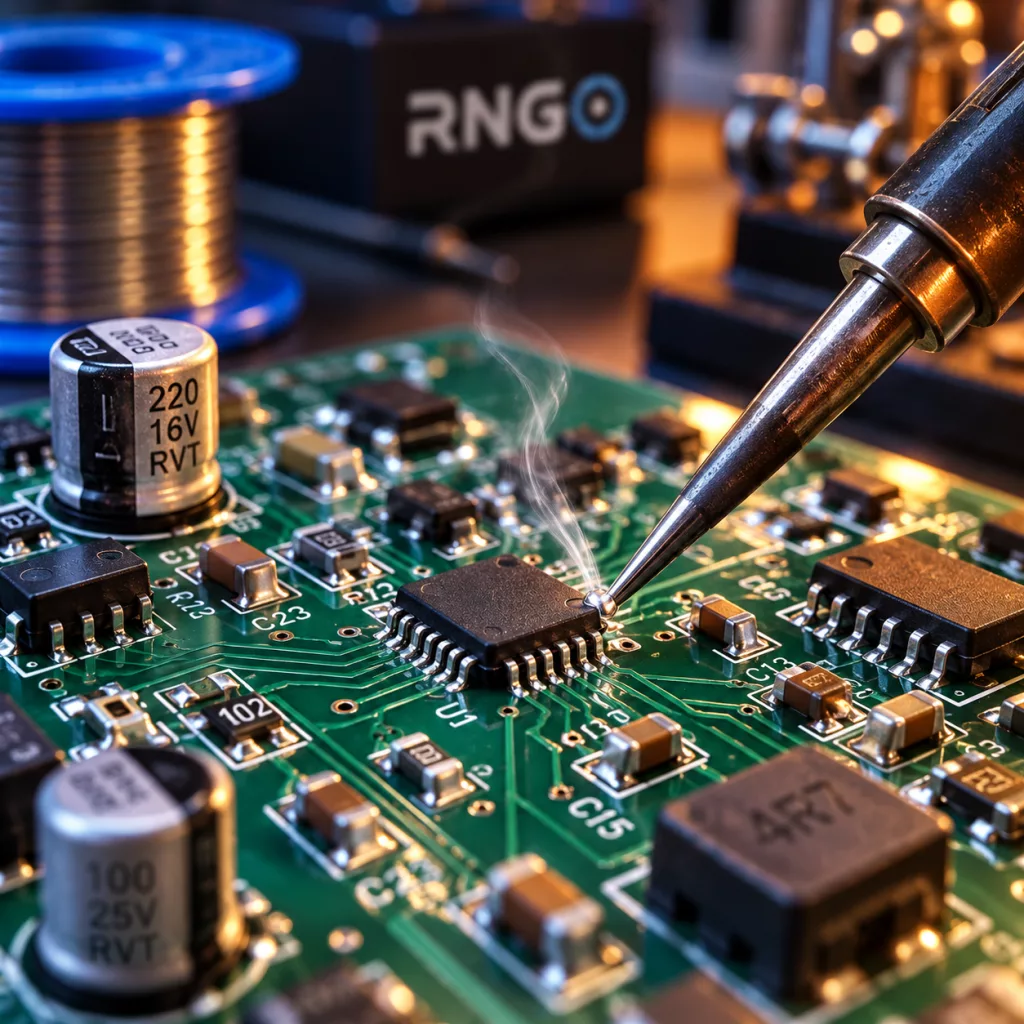

لحیم‌کاری آی‌سی SMD ریزپایه
برای آی‌سی‌های دارای پایه‌های نزدیک به هم، ابتدا قطعه را تراز و دو گوشه مناسب را ثابت کنید. سپس با فلاکس و نوک مناسب، پایه‌ها را لحیم کنید. در روش Drag Soldering، نوک دارای مقدار کنترل‌شده لحیم در امتداد ردیف پایه‌ها حرکت می‌کند؛ اما برای جلوگیری از پل قلع به فلاکس، کنترل مقدار لحیم و مهارت نیاز دارد.
اگر پس از کار بین پایه‌ها پل قلع ایجاد شد، قبل از روشن‌کردن مدار آن را با فلاکس و فیتیله مناسب برطرف کنید. برای پکیج‌هایی با پد مخفی زیر قطعه، مانند بعضی QFNها، هویه معمولی به‌تنهایی روش مناسبی برای تمام اتصالات نیست و ممکن است تجهیزات ریفلو یا هوای گرم کنترل‌شده لازم باشد.
اتصال لحیم سالم چه ویژگی‌هایی دارد؟
یک اتصال مناسب باید با شکل پد و پایه سازگار باشد، ترشوندگی کافی داشته باشد و بدون پل قلع یا ترک قابل مشاهده باشد. ظاهر دقیق اتصال به نوع آلیاژ، طراحی پد و نوع قطعه بستگی دارد؛ بنابراین هر اتصال مات را نباید «سرد» و هر اتصال براق را نباید «سالم» دانست.
| مشکل | نشانه احتمالی | راه اصلاح |
|---|---|---|
| اتصال سرد یا ترشوندگی ضعیف | لحیم به‌خوبی روی پایه یا پد پخش نشده؛ احتمال قطع‌ووصلی | تمیزکاری، فلاکس مناسب و گرم‌کردن هم‌زمان پایه و پد |
| پل قلع | اتصال ناخواسته بین پدها یا پایه‌های مجاور | برداشتن لحیم اضافی با فلاکس و فیتیله |
| لحیم ناکافی | پوشش ناقص سطح موردنیاز اتصال | افزودن مقدار کنترل‌شده لحیم پس از گرم‌شدن اتصال |
| لحیم گلوله‌ای | جمع‌شدن لحیم بدون پخش مناسب روی سطح | بررسی آلودگی، اکسیدشدگی، فلاکس و انتقال حرارت |
| کنده‌شدن پد | جداشدن مس پد از سطح برد | توقف حرارت‌دهی و بررسی امکان تعمیر مسیر توسط فرد ماهر |
آیا تست بوق مولتی‌متر برای تأیید اتصال کافی است؟
تست پیوستگی می‌تواند به بررسی مسیرهای موردنظر و شناسایی برخی اتصال‌های کوتاه کمک کند، اما به‌تنهایی کیفیت مکانیکی، ترشوندگی یا قابلیت اطمینان طولانی‌مدت اتصال را تأیید نمی‌کند. علاوه بر آن، قبل از تست بوق باید مدار بی‌برق باشد و شماتیک را بررسی کنید؛ چون بعضی مسیرها از نظر طراحی به یکدیگر متصل‌اند.
⚠️ اگر پد برد کنده شد، هویه را دوباره روی همان نقطه فشار ندهید
ادامه حرارت‌دهی یا کشیدن پایه قطعه ممکن است مسیر مسی را بیشتر تخریب کند. ابتدا محل آسیب را بررسی کنید. تعمیر مسیر و اتصال به نقطه جایگزین باید براساس طراحی واقعی PCB انجام شود، نه با اتصال تصادفی به نزدیک‌ترین مسیر مسی.
چطور لحیم اضافی را بدون آسیب به برد برداریم؟
برای برداشتن لحیم اضافی از فیتیله لحیم‌گیری یا قلع‌کش مناسب استفاده کنید. در کار با فیتیله، مقدار کمی فلاکس می‌تواند به انتقال لحیم مذاب به فیتیله کمک کند. فیتیله را روی اتصال قرار دهید، حرارت دهید و پس از جذب لحیم، هویه و فیتیله را بدون کشیدن روی پد بردارید.
برای سوراخ‌های متالیزه و اتصالات حجیم، قلع‌کش ممکن است مناسب‌تر باشد. در هر دو روش، حرارت‌دهی طولانی و فشار مکانیکی می‌تواند پد یا متالیزه داخل سوراخ را آسیب بزند.

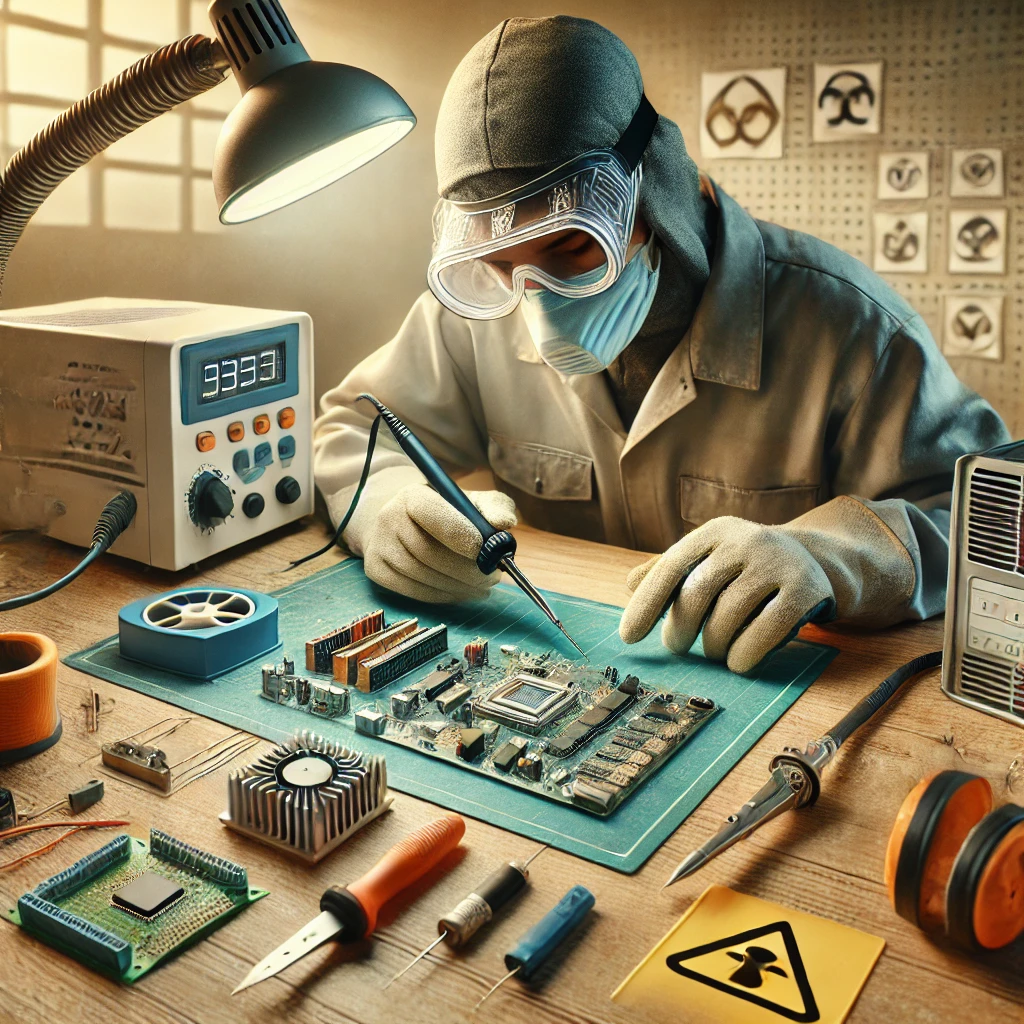

نکات ایمنی و نگهداری هویه
- مدار را بی‌برق کنید: روی برد متصل به برق شهر یا منبع تغذیه فعال لحیم‌کاری نکنید.
- دود را از ناحیه تنفس دور کنید: از مکش موضعی مناسب و تهویه استفاده کنید؛ ماسک معمولی جایگزین این تجهیزات نیست.
- عینک ایمنی بزنید: پاشش احتمالی لحیم یا فلاکس می‌تواند به چشم آسیب برساند.
- هویه را روی پایه قرار دهید: نوک داغ نباید با سیم، کاغذ یا سطح قابل اشتعال تماس پیدا کند.
- بعد از کار دست‌ها را بشویید: به‌ویژه هنگام استفاده از لحیم سرب‌دار، در محل کار غذا نخورید و نوشیدنی مصرف نکنید.
- از قطعات حساس محافظت کنید: هنگام کار با قطعات حساس به الکتریسیته ساکن، تجهیزات و روش‌های ESD مناسب به کار ببرید.
چطور از اکسیدشدن نوک هویه جلوگیری کنیم؟
نوک هویه را با ابزار مناسب تمیز کنید، آن را برای مدت طولانی در دمای بالا رها نکنید و پیش از خاموش‌کردن دستگاه لایه نازکی از لحیم تازه روی نوک باقی بگذارید. نوک‌های آبکاری‌شده را با سوهان یا سنباده معمولی نتراشید؛ آسیب به پوشش نوک می‌تواند عمر آن را کاهش دهد.
برای شروع لحیم‌کاری چه مجموعه ابزاری لازم است؟
اگر تازه شروع کرده‌اید، به‌جای خرید تعداد زیادی ابزار تخصصی، ابتدا یک هویه دمای قابل تنظیم با نوک مناسب، سیم لحیم الکترونیکی، پایه هویه، تمیزکننده نوک، پنس، فیتیله و یک برد تمرینی تهیه کنید. بعد از تسلط بر قطعات پایه‌دار، تمرین را با مقاومت‌ها و خازن‌های SMD نسبتاً درشت ادامه دهید.
🔧 ابزار مناسب لحیم‌کاری را براساس نوع قطعه انتخاب کنید
اگر هنگام لحیم‌کاری پدهای بزرگ مجبورید هویه را مدت زیادی نگه دارید یا روی قطعات ریز مرتب پل قلع ایجاد می‌شود، قبل از بالا بردن دما، اندازه نوک، قطر سیم لحیم و ابزار لحیم‌گیری خود را بررسی کنید.
سؤالات متداول درباره لحیم‌کاری قطعات الکترونیکی
برای شروع لحیم‌کاری، هویه چند وات مناسب است؟
فقط عدد وات معیار انتخاب نیست. هویه‌ای با کنترل دمای مناسب، نوک قابل تعویض و بازیابی حرارت خوب برای تمرین و مونتاژ برد کاربردی‌تر از انتخاب دستگاه صرفاً براساس توان نامی است. اندازه و جرم حرارتی اتصالاتی که روی آن‌ها کار می‌کنید نیز اهمیت دارد.
چرا قلع به نوک هویه یا پد برد نمی‌چسبد؟
اکسیدشدگی نوک یا پد، آلودگی سطح، فلاکس نامناسب یا انتقال حرارت ناکافی از علت‌های احتمالی هستند. ابتدا نوک و سطح اتصال را بررسی کنید و به‌جای افزایش فوری دما، مشکل تماس حرارتی و تمیزی را برطرف کنید.
آیا لحیم‌کاری قطعات SMD با هویه معمولی ممکن است؟
بسیاری از قطعات SMD دوپایه و بعضی آی‌سی‌های پایه‌دار سطحی را می‌توان با هویه مناسب، فلاکس و پنس لحیم کرد. اما پکیج‌های دارای پد مخفی زیر بدنه یا اتصالات بسیار متراکم ممکن است به تجهیزات و روش‌های دیگری نیاز داشته باشند.
جمع‌بندی
برای ایجاد اتصال سالم روی PCB، سه عامل را هم‌زمان کنترل کنید: انتقال حرارت مناسب، تمیزی و ترشوندگی سطوح، و مقدار درست لحیم. ابتدا روی قطعات پایه‌دار تمرین کنید، سپس سراغ SMD بروید و قبل از روشن‌کردن مدار، اتصال‌ها را از نظر پل قلع و عیب‌های ظاهری بررسی کنید.
اگر نتیجه کار مطلوب نیست، اولین راه‌حل همیشه افزایش دمای هویه یا اضافه‌کردن قلع نیست؛ ممکن است نوک نامناسب، آلودگی پد یا روش اشتباه گرم‌کردن اتصال علت اصلی باشد.
