راه اندازی LCD با افکتهای زیبا با FT800 توسط آردوینو و STM
با آموزش راه اندازی ماژول FT800 با آردوینو و STM ، حاوی نمونه کد، کتابخانه و مثالهای کاربردی انواع LCD 4.3 را به همراه تاچ راه اندازی و یک HMI دست ساز بسازید.
مرور
اگر با مطالب علمی قبلی ما همراه بوده باشید، گفتیم که تراشه FT800 یک درایور حرفه‌ای ال سی دی های رنگی TFT و تاچ اسکرین مقاومتی می‌باشد و ما با ساده‌ترین میکروکنترلرها نظیر AVR قادر به ایجاد افکتهای گرافیکی هستیم اکیداً توصیه می‌کنیم محتوای علمی قبلی را با توضیحات کامل راه اندازی نمایشگر 4.3 اینچ به کمک ماژول FT800 و AVR مطالعه و استفاده بفرمایید.
با توجه به حجم بالای تقاضا در مورد راه اندازی ماژول FT800 با آردوینو، تیم فنی پژوهشگران بر آن شد تا محتوای علمی، نمونه کد، کتابخانه و مثالهای کاربردی از این ماژول قدرتمند را با آردوینو نیز ارائه دهد.

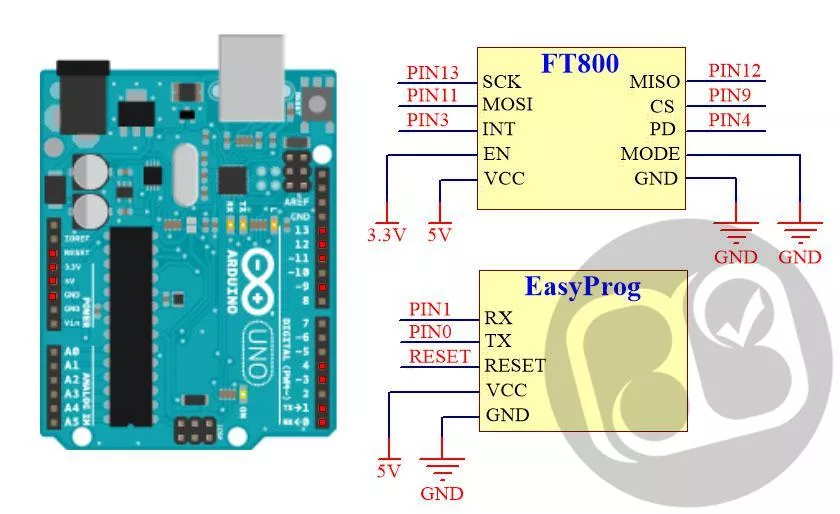

۱ – شماتیک ارتباط آردوینو با ماژول FT800
همان طور که می دانید برای ارتباط با تراشه FT800 ما می توانیم از دو پروتکل SPI و یا I2C استفاده کنیم، که در این محتوای آموزشی نمونه کدها و کتابخانه‌های ارائه شده مبتنی بر پروتکل SPI کار می‌کند. برای برقراری ارتباط با پروتکل SPI باید پایه شماره 8 ماژول FT800 یا همان پایه Mode را به زمین متصل کنید.
در ادامه شماتیک اتصالات ماژول FT800 را به برد آردینو UNO مشاهده می‌کنید که البته این موضوع قابل تعمیم به سایر بردهای خانواده Arduino نیز هست:
2 – نصب کتابخانه ماژول FT800
فرض ما بر این است که شما عزیزان به موضوع و روش کار با بردهای آردینو آشنا هستید، در عین حال با توجه به اینکه برای کار با آردوینو و استفاده از این آموزش باید نرم افزار آردوینو را برروی سیستم خود نصب داشته باشید.
در انتهای مطلب بسته دانش فنی این آموزش حاوی نمونه کدها و کتابخانه ها در دسترس شماست، برای نصب آنها و اجرای مثال های آن، کتابخانه را در مسیر نصب نرم افزار آردوینو و در پوشه Library قرار دهید، یا مطابق تصاویر زیر فایل کتابخانه را نصب کنید:

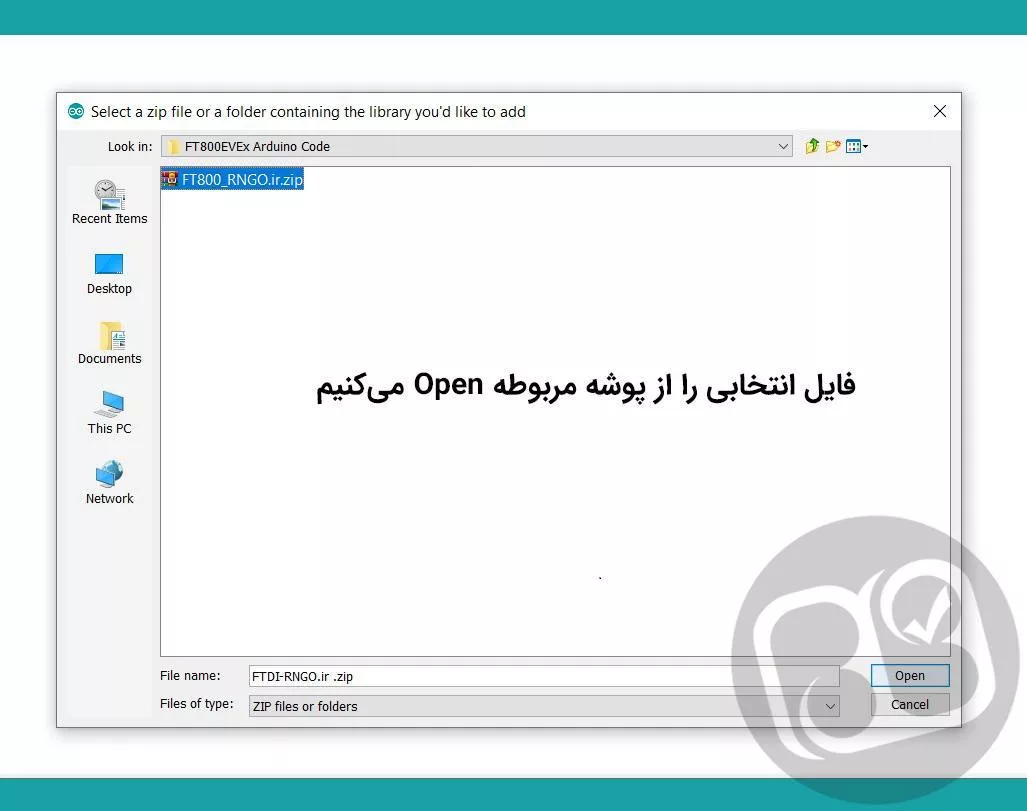

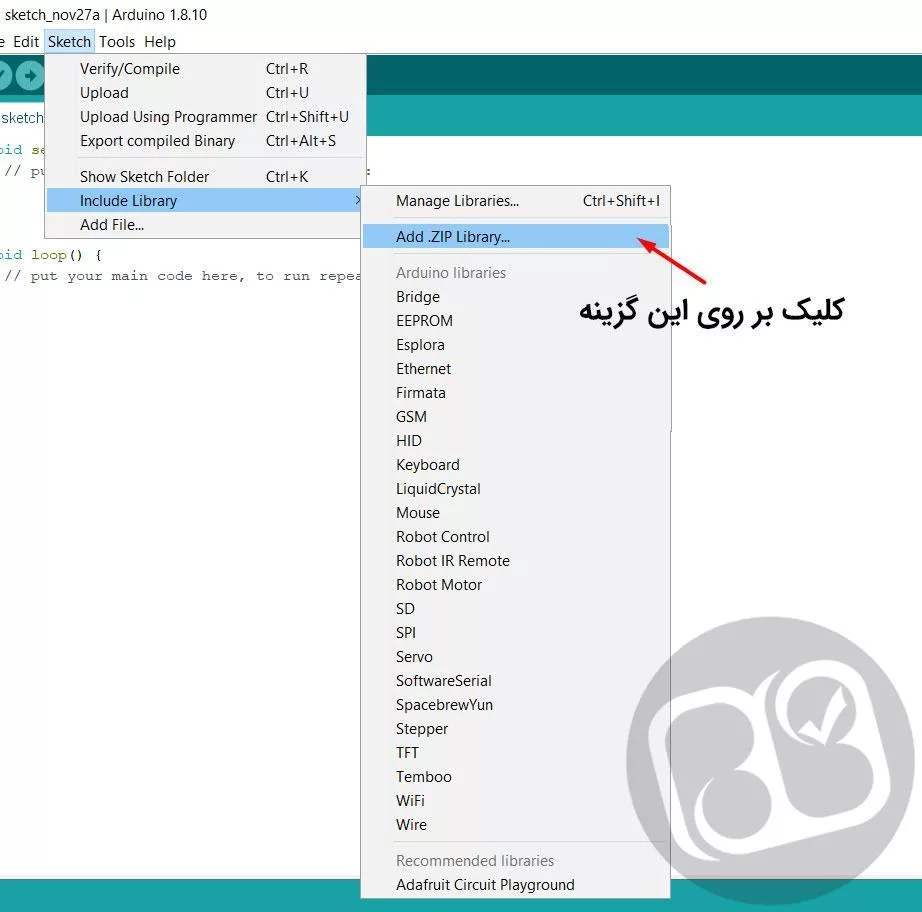

در بسته دانش فنی فایل فشرده ای به نام FT800_RNGO.ir وجود دارد که آن را مطابق شکل زیر باز کنید، با این کار کتابخانه و مثالهای مرتبط به صورت خودکار در سیستم شما نصب میشود.
3 – شروع برنامه نویسی
کتابخانه ارائه شده بسیار حرفه ای و در عین حال استفاده از آن ساده است بطوری که با فراخوانی چند تابع السیدی به راحتی راه اندازی میشود همچنین کاملا سازگار با نرم افزار گرافیکی FTDI EVE Screen Editor می باشد.

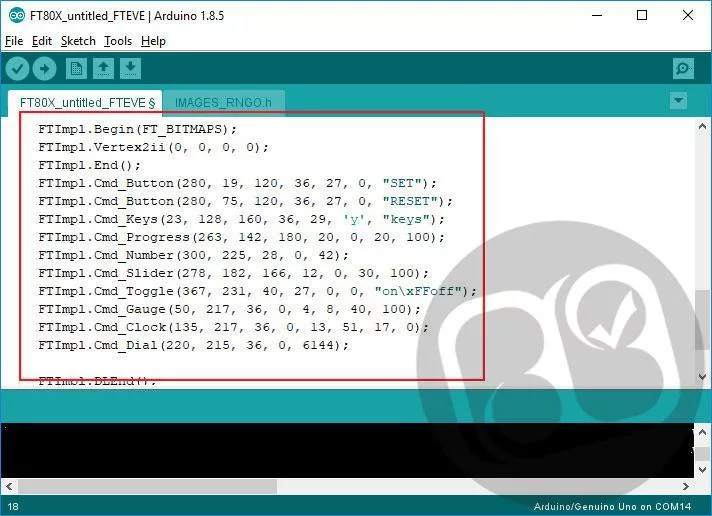

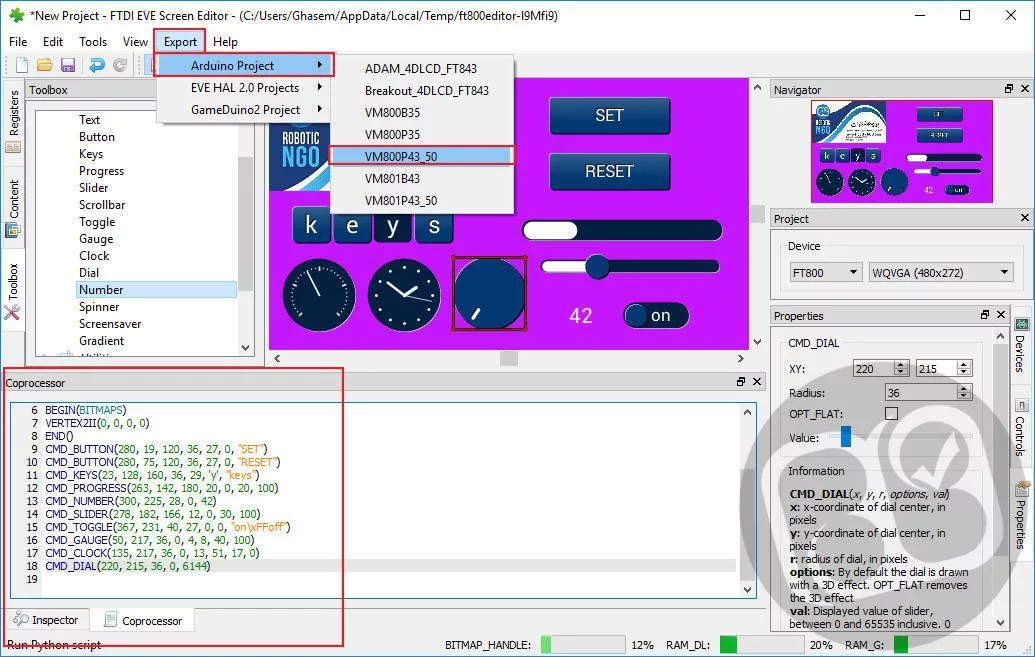

فقط کافی است از منو Export نرم افزار خروجی گرفته در این صورت کد به صورت اتوماتیک وارد محیط آردوینو شده و با پروگرم کردن برد ال سی دی راه اندازی می شود. جهت یادگیری کار با نرم افزار FTDI EVE Screen Editor توصیه می‌کنیم آموزشهای قبلی مرتبط را مطالعه نمایید.
نکته مهم : همراه کتابخانه ارائه شده در بسته دانش فنی 15 مثال عملی و تست شده وجود دارد(مستند در فیلم) که می‌تواند کمک شایانی باشد برای آن دسته از دوستانی که تازه علاقه‌مند کار با این ماژول توسط آردوینو شده‌اند. همچنین دو مثال به صورت مجزا برای راه اندازی قسمت Sound و Touch وجود دارد که شما را از رسیدن به یک HMI دست ساز ارزان قیمت بی نیاز می کند.

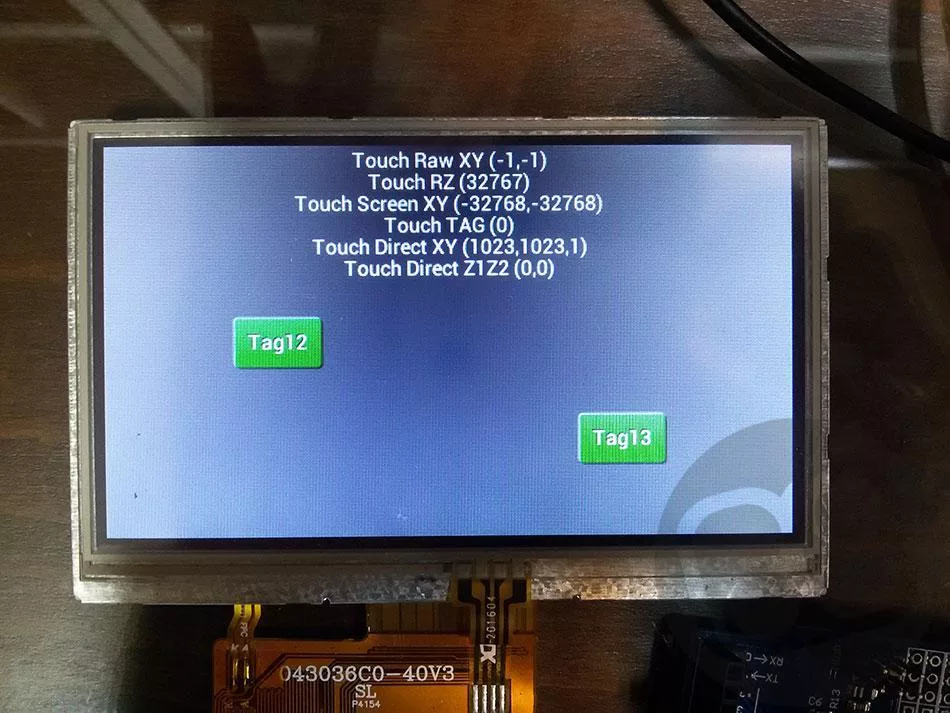

در تصویر زیر برنامه راه اندازی Touch را مشاهده می کنید که به صورت عملی روی ال سی دی 4.3 اینج پیاده سازی شده است.

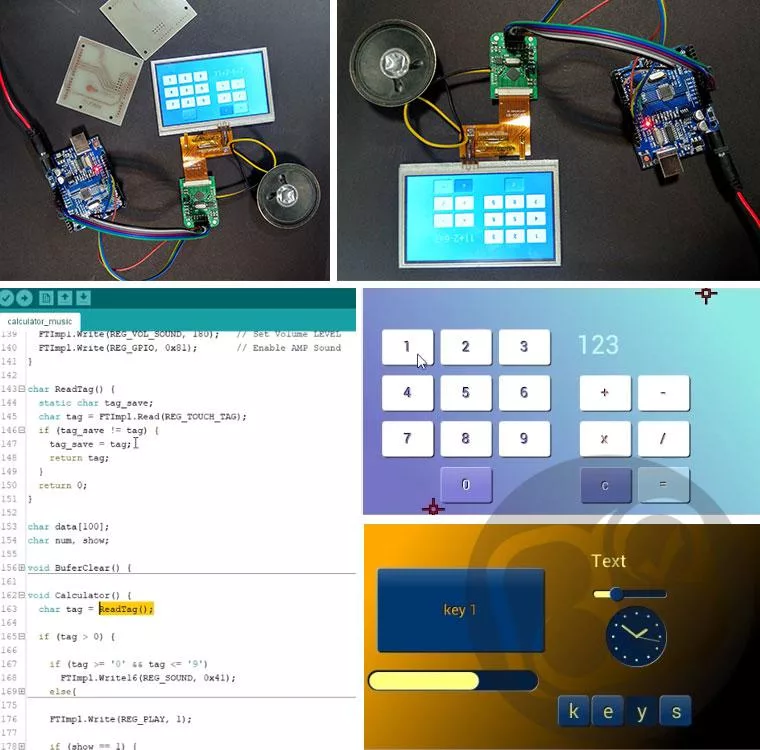

شما را دعوت می‌کنیم به مشاهده دقیق فیلمی از عملکرد فوق العاده زیبای تراشه گرافیکی FT800 که به سادگی هرچه تمام تر توسط آردوینو تهیه و تدوین شده است.
دانش فنی:
