برای تعمیر، طراحی یا جایگزینی قطعات الکترونیکی، فقط دانستن اینکه قطعه مقابل شما «خازن» است کافی نیست. باید بتوانید ظرفیت، ولتاژ نامی، تلرانس و در خازن‌های قطبی، جهت نصب را درست تشخیص دهید. مشکل اینجاست که روش خواندن ظرفیت خازن در همه خانواده‌ها یکسان نیست؛ یک خازن الکترولیتی ممکن است مقدار 470µF 25V را مستقیم روی بدنه داشته باشد، در حالی که روی یک خازن سرامیکی فقط عدد 104 نوشته شده و بسیاری از MLCCهای SMD اصلاً هیچ نوشته‌ای ندارند.

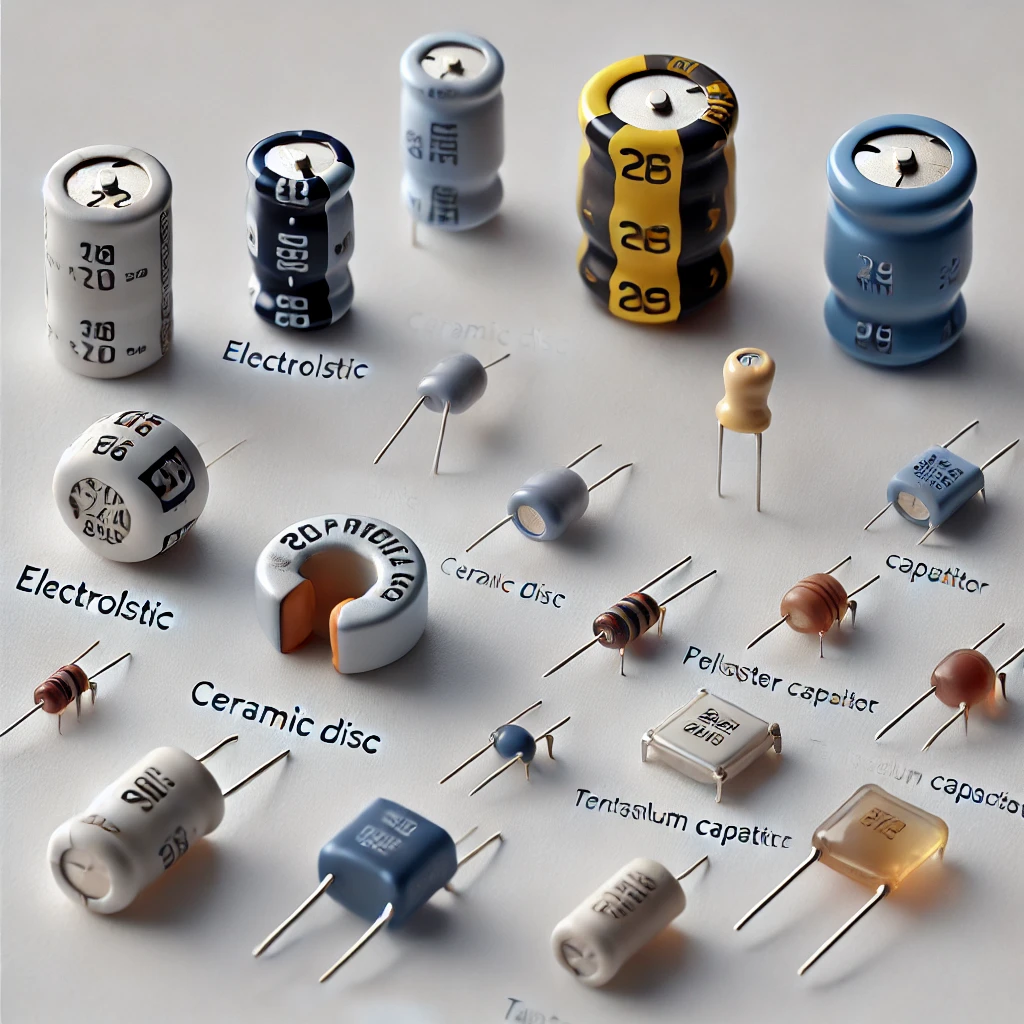

در این راهنما روش خواندن خازن‌های الکترولیتی، سرامیکی عدسی، SMD، فیلم و تانتالیوم را با مثال بررسی می‌کنیم و در پایان می‌بینیم هنگام جایگزینی یک خازن چه مشخصاتی باید حتماً کنترل شوند.
قبل از کدخوانی؛ واحدهای ظرفیت خازن را بشناسید
واحد اصلی ظرفیت Farad است، اما در مدارهای الکترونیکی بیشتر با این سه واحد سروکار داریم:
- µF = میکروفاراد
- nF = نانوفاراد
- pF = پیکوفاراد
| مقدار | معادل |
|---|---|
| 1 µF | 1000 nF |
| 1 nF | 1000 pF |
| 1 µF | 1,000,000 pF |
| 0.1 µF | 100 nF = 100,000 pF |
| 0.01 µF | 10 nF = 10,000 pF |
کد سه‌رقمی خازن چگونه خوانده می‌شود؟
در بسیاری از خازن‌های سرامیکی و فیلم، ظرفیت با یک کد سه‌رقمی نشان داده می‌شود.
روش معمول:
- دو رقم اول = ارقام اصلی ظرفیت
- رقم سوم = تعداد صفرهایی که بعد از آن اضافه می‌شود
- واحد نتیجه = pF
خازن 104 چند است؟
خازن 103 چند است؟
خازن 102 چند است؟
خازن 105 چند است؟
جدول کدهای رایج خازن
| کد | pF | nF | µF |
|---|---|---|---|
| 100 | 10 | 0.01 | 0.00001 |
| 101 | 100 | 0.1 | 0.0001 |
| 102 | 1000 | 1 | 0.001 |
| 222 | 2200 | 2.2 | 0.0022 |
| 472 | 4700 | 4.7 | 0.0047 |
| 103 | 10000 | 10 | 0.01 |
| 473 | 47000 | 47 | 0.047 |
| 104 | 100000 | 100 | 0.1 |
| 224 | 220000 | 220 | 0.22 |
| 474 | 470000 | 470 | 0.47 |
| 105 | 1000000 | 1000 | 1 |
| 106 | 10000000 | 10000 | 10 |
خواندن حروف J، K، M روی خازن
حرف بعد از کد ظرفیت در بسیاری از خازن‌ها نشان‌دهنده Tolerance یا تلرانس ظرفیت است.
| کد | تلرانس |
|---|---|
| F | ±1% |
| G | ±2% |
| J | ±5% |
| K | ±10% |
| M | ±20% |

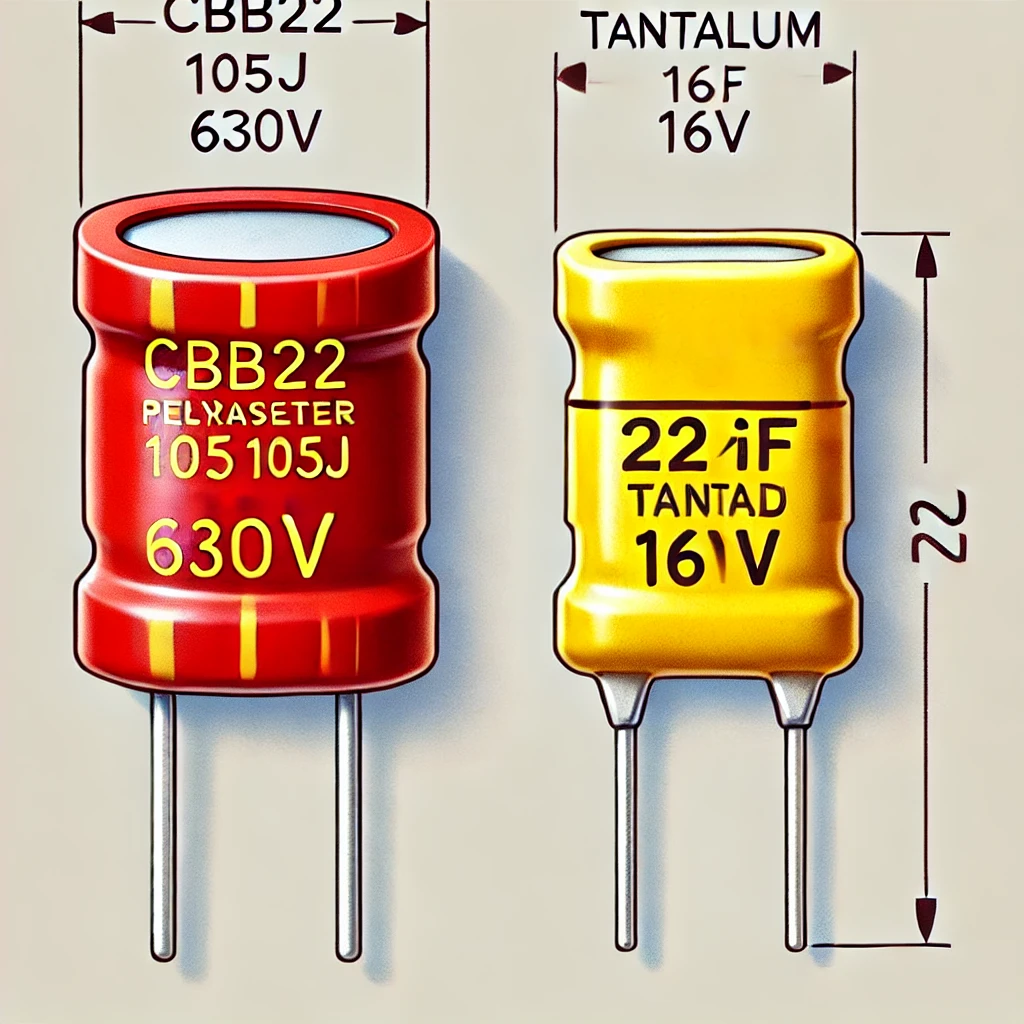

مثال 105J 630V
اگر روی یک Film Capacitor نوشته باشد:
- 105 = 1µF
- J = ±5% Tolerance
- 630V = Rated Voltage طبق مشخصات قطعه

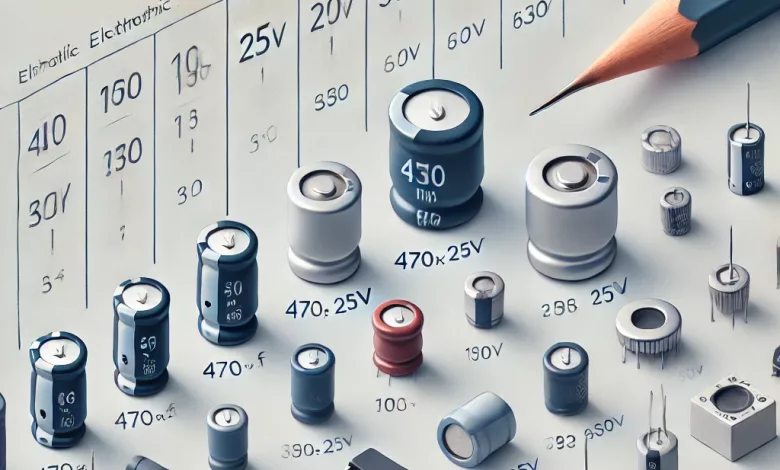

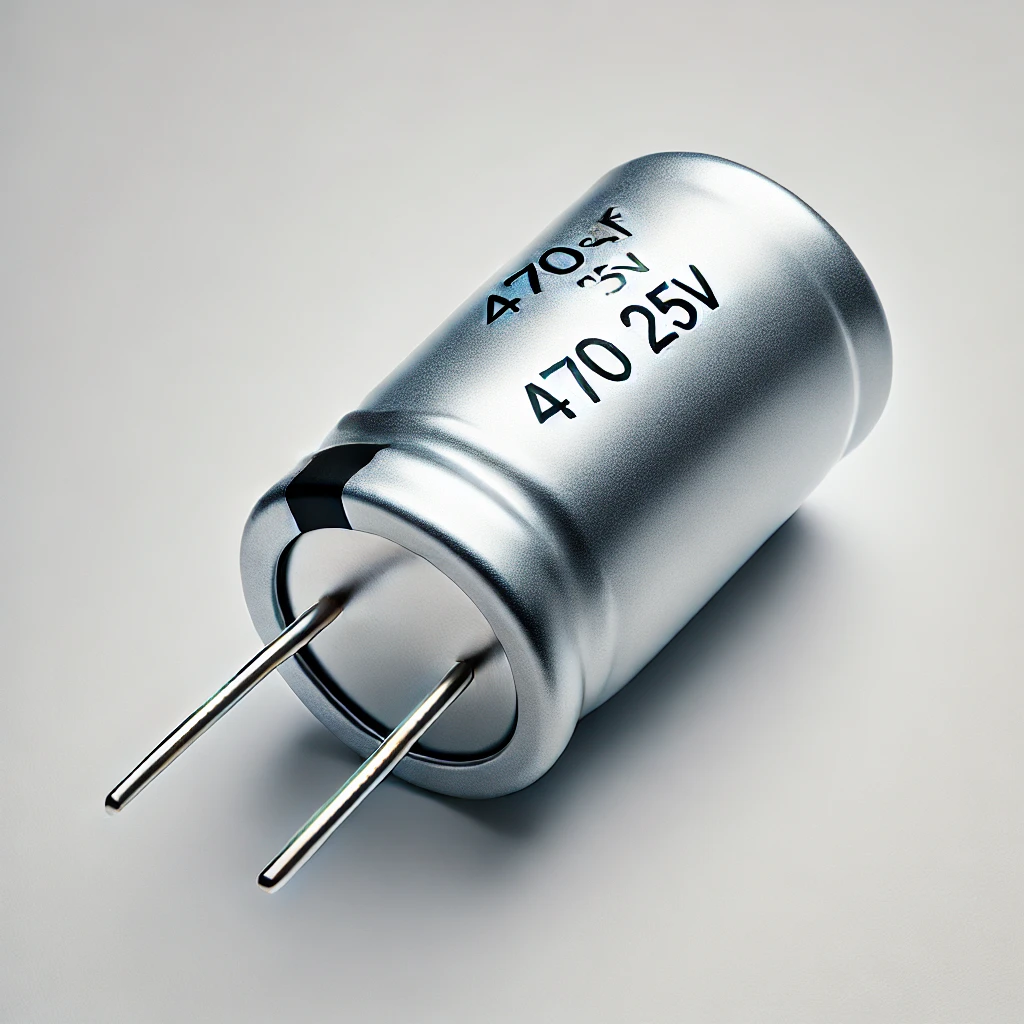

خواندن خازن الکترولیتی
در خازن‌های آلومینیومی Electrolytic، مشخصات معمولاً مستقیم روی بدنه نوشته می‌شوند.
مثلاً:
یعنی:
- 470µF: ظرفیت نامی
- 25V: Rated Voltage
- 105°C: حداکثر دمای کاری نامی سری طبق دیتاشیت
برای آشنایی کامل‌تر با ساختار، ESR و کاربرد این خانواده، مقاله خازن الکترولیت چیست؟ را مطالعه کنید.
آیا فقط ظرفیت و ولتاژ روی خازن الکترولیتی مهم هستند؟
خیر. برای تعمیر حرفه‌ای باید مشخصات دیگری را هم بررسی کنید:
- ESR
- Ripple Current
- Operating Temperature
- Lifetime
- Dimensions
- Lead Spacing
- Impedance
دو خازن 470µF 25V الزاماً جایگزین کاملاً یکسانی برای هم نیستند.

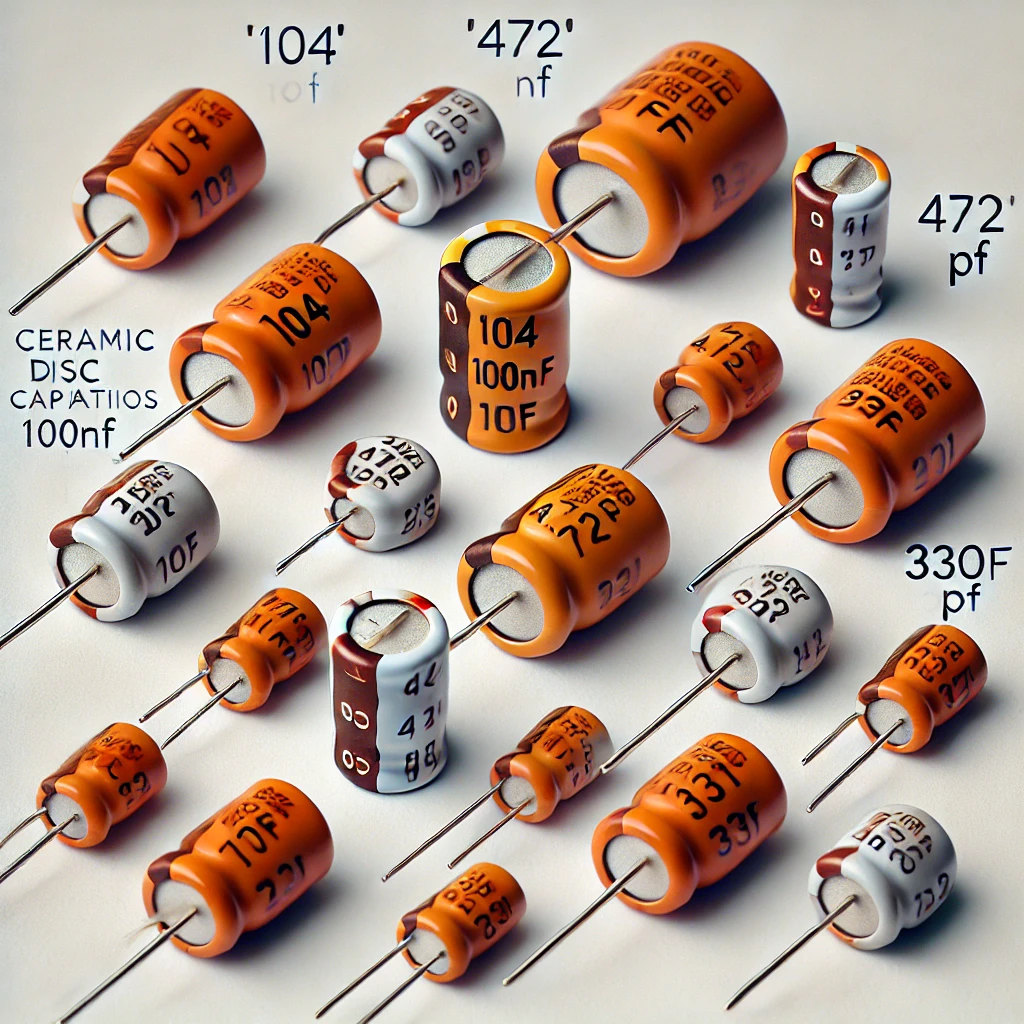

خواندن خازن سرامیکی عدسی
خازن‌های Ceramic Disc معمولاً Non-Polarized هستند و ظرفیت آن‌ها در بسیاری از مدل‌ها با کد سه‌رقمی مشخص می‌شود.
مثلاً:
- 102 = 1nF
- 103 = 10nF
- 104 = 100nF
- 221 = 220pF
- 472 = 4.7nF
Rated Voltage، Dielectric، Tolerance یا سایر مشخصات ممکن است به‌صورت کدهای دیگری درج شوند یا اصلاً فضای کافی برای درج آن‌ها وجود نداشته باشد.

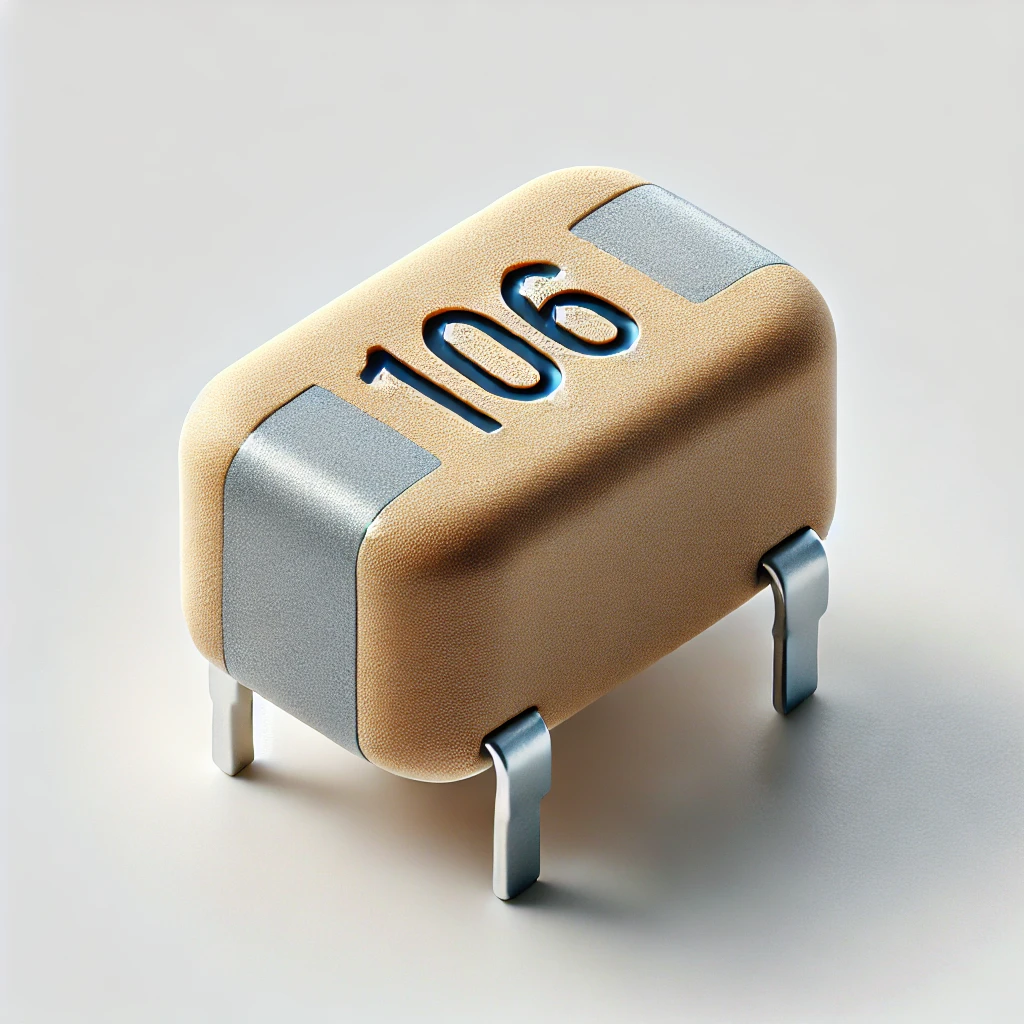

خواندن خازن SMD؛ ابتدا نوع آن را مشخص کنید
عبارت «خازن SMD» یک نوع خازن نیست؛ فقط روش نصب Surface-Mount را توصیف می‌کند.
بنابراین ابتدا باید تشخیص دهید با کدام خانواده روبه‌رو هستید.
MLCC یا خازن سرامیکی SMD
بسیاری از MLCCهای کوچک هیچ نوشته‌ای روی بدنه ندارند.
در این حالت ظرفیت را نمی‌توان فقط با نگاه کردن به قطعه تشخیص داد. برای شناسایی بهتر باید از موارد زیر کمک بگیرید:
- BOM
- Schematic
- Part Number
- Datasheet
- LCR Meter یا Capacitance Meter برای اندازه‌گیری ظرفیت
خازن الکترولیتی SMD
خازن‌های آلومینیومی SMD ممکن است ظرفیت، Voltage Code، Series و Polarity Mark داشته باشند، اما سیستم Marking بین سازندگان و Seriesهای مختلف یکسان نیست.
بنابراین برای Decode کردن حروف و اعداد روی آن‌ها از دیتاشیت همان سازنده استفاده کنید.
خواندن خازن تانتالیوم
خازن Tantalum با خازن سرامیکی متفاوت است و معمولاً قطبی است.
بسته به سازنده ممکن است روی بدنه مواردی مانند ظرفیت، Rated Voltage، کد ظرفیت و علامت قطبیت درج شوند.
اتصال معکوس خازن تانتالیوم می‌تواند باعث آسیب جدی قطعه شود.
خواندن خازن فیلم یا پلی‌استر
در Film Capacitorها ممکن است ظرفیت با کد سه‌رقمی یا به‌صورت مستقیم نوشته شود.
نمونه:
- 474 = 470nF = 0.47µF
- K = ±10%
- 250V = Rated Voltage طبق Marking قطعه
فرمت دقیق Marking بین Seriesهای مختلف یکسان نیست و ممکن است اطلاعاتی مثل Dielectric، AC/DC Rating یا Safety Class نیز روی بدنه دیده شود.
کدهای C0G، X7R و Y5V به چه معنا هستند؟
این کدها مقدار ظرفیت نیستند؛ مشخصات Temperature Characteristic یا Dielectric خازن سرامیکی را بیان می‌کنند.
مثلاً:
- C0G / NP0: بسیار پایدار و مناسب مدارهای دقیق و فرکانسی
- X7R: ظرفیت بیشتر با پایداری متوسط
- Y5V: تغییر ظرفیت بسیار بیشتر با دما و شرایط کاری
پس دو خازن 104 می‌توانند هر دو 100nF باشند، اما رفتار الکتریکی کاملاً یکسانی نداشته باشند.
خازن X و Y چیست؟
اگر خازن در مسیر برق شهر قرار گرفته باشد، فقط ظرفیت و ولتاژ کافی نیست.
Safety Capacitorها معمولاً با کلاس‌هایی مانند:
- X1
- X2
- Y1
- Y2
مشخص می‌شوند.
به‌صورت کلی:
- X: برای Across-the-Line یا Line-to-Line
- Y: برای Line-to-Ground
چطور یک خازن بدون نوشته را شناسایی کنیم؟
اگر نوشته روی قطعه پاک شده یا MLCC فاقد Marking است، مراحل زیر کمک می‌کنند:
- مدار را بدون تغذیه و طبق روش ایمن سرویس کنید.
- Reference Designator روی PCB مانند C12 را پیدا کنید.
- Schematic و BOM را بررسی کنید.
- اگر نیاز بود حداقل یک پایه قطعه را از مدار جدا کنید.
- Capacitance را با LCR Meter یا Capacitance Meter اندازه بگیرید.
- برای Part Number، Voltage Rating و Dielectric به مستندات مدار مراجعه کنید.
اندازه‌گیری ظرفیت به‌تنهایی مشخصات کامل قطعه را تعیین نمی‌کند.
هنگام جایگزینی خازن چه مواردی را بررسی کنیم؟
| مشخصه | اهمیت |
|---|---|
| Capacitance | باید با نیاز مدار سازگار باشد |
| Rated Voltage | نباید پایین‌تر از نیاز مدار انتخاب شود |
| Polarity | برای Electrolytic و Tantalum حیاتی است |
| Tolerance | در مدار Timing و Filter اهمیت بیشتری دارد |
| ESR | در SMPS و کاربردهای جریان بالا بسیار مهم است |
| Ripple Current | نباید از توان خازن کمتر از نیاز مدار باشد |
| Temperature | 85°C و 105°C الزاماً جایگزین یکسان نیستند |
| Lifetime | برای منابع تغذیه و تجهیزات دائم‌کار مهم است |
| Dielectric | در Ceramic روی پایداری و رفتار واقعی ظرفیت اثر دارد |
| Dimensions | قطعه باید از نظر فیزیکی روی PCB جا شود |
| Lead Spacing / Package | باید با Footprint برد سازگار باشد |
| Safety Class | در مدارهای متصل به برق شهر حیاتی است |
آیا می‌توان خازن با ولتاژ بالاتر جایگزین کرد؟
در بسیاری از کاربردها Rated Voltage بالاتر می‌تواند از نظر ولتاژی قابل قبول باشد، اما این به‌تنهایی جایگزینی را تأیید نمی‌کند.
باید بررسی کنید:
- ابعاد جدید مناسب باشد.
- ESR و Ripple Current مناسب باشند.
- نوع و Dielectric تغییر نامناسبی نکند.
- Safety Classification حفظ شود.
- کاربرد مدار محدودیت خاصی نداشته باشد.
آیا می‌توان ظرفیت بالاتر جایگزین کرد؟
نه به‌صورت یک قانون عمومی.
در بعضی مدارهای Bulk Filtering افزایش محدود ظرفیت ممکن است قابل قبول باشد، اما در مدارهای:
- Timing
- Oscillator
- Feedback
- Compensation
- Snubber
- Filter
- Resonant Circuit
تغییر ظرفیت می‌تواند عملکرد مدار را عوض کند.
بنابراین ظرفیت جایگزین باید براساس وظیفه خازن در مدار انتخاب شود.
اشتباهات رایج در خواندن خازن
| اشتباه | واقعیت |
|---|---|
| 104 یعنی 104pF | 104 = 100nF |
| 105 یعنی 105pF | 105 = 1µF |
| نوار همه خازن‌های قطبی منفی است | در بسیاری از Tantalumهای SMD علامت سمت مثبت است |
| همه SMDها کد سه‌رقمی دارند | بسیاری از MLCCها فاقد Marking هستند |
| 470µF 25V برای جایگزینی کافی است | ESR، Ripple، Temperature و سایر مشخصات هم مهم‌اند |
| هر خازن ولتاژبالا برای برق شهر مناسب است | Safety Class مناسب X/Y لازم است |
سؤالات متداول
کد 104 روی خازن چند میکروفاراد است؟
104 برابر 100000pF یا 100nF است که معادل 0.1µF می‌شود.
چطور ظرفیت خازن SMD بدون نوشته را بفهمیم؟
بهترین راه بررسی BOM، Schematic و Part Number است. LCR Meter می‌تواند ظرفیت را اندازه بگیرد، اما Rated Voltage، Dielectric و سایر مشخصات را الزاماً مشخص نمی‌کند.
آیا نوار روی خازن همیشه پایه منفی است؟
خیر. در بسیاری از Aluminum Electrolyticها نوار سمت منفی را مشخص می‌کند، اما در بسیاری از Tantalumهای SMD علامت قطبیت سمت مثبت است. نوع قطعه و دیتاشیت را بررسی کنید.
جمع‌بندی
خواندن ظرفیت خازن فقط حفظ کردن کد 104 نیست. ابتدا باید نوع خازن را تشخیص دهید و سپس ظرفیت، Rated Voltage، Tolerance و قطبیت را براساس سیستم Marking همان خانواده بررسی کنید.
برای خازن‌های الکترولیتی معمولاً اطلاعات روی بدنه مستقیم‌تر است؛ Ceramic Discها اغلب از کد سه‌رقمی استفاده می‌کنند؛ بسیاری از MLCCهای SMD بدون نوشته هستند و Tantalumها سیستم قطبیت متفاوتی با Aluminum Electrolytic دارند.
در جایگزینی نیز فقط ظرفیت و ولتاژ را مقایسه نکنید. ESR، Ripple Current، Temperature، Lifetime، Dielectric، ابعاد و Safety Class می‌توانند تعیین کنند دو خازن واقعاً قابل جایگزینی هستند یا نه.
