از کنترل یک LED ساده تا مدیریت موتور، خواندن سنسورها، ارتباط با نمایشگر و اتصال یک دستگاه به اینترنت، بسیاری از سیستم‌های الکترونیکی به یک تراشه برنامه‌پذیر به نام Microcontroller یا MCU متکی هستند. اما دقیقاً میکروکنترلر چیست، داخل آن چه بخش‌هایی قرار دارد و چه تفاوتی با پردازنده، Arduino یا ESP32 دارد؟
در این راهنما علاوه بر تعریف میکروکنترلر، با GPIO، ADC، PWM، Timer، Interrupt، حافظه، پروتکل‌های ارتباطی و روش برنامه‌ریزی MCU آشنا می‌شویم و در پایان می‌بینیم برای انتخاب یک میکروکنترلر مناسب پروژه باید چه مشخصاتی را بررسی کنیم.
میکروکنترلر چیست؟

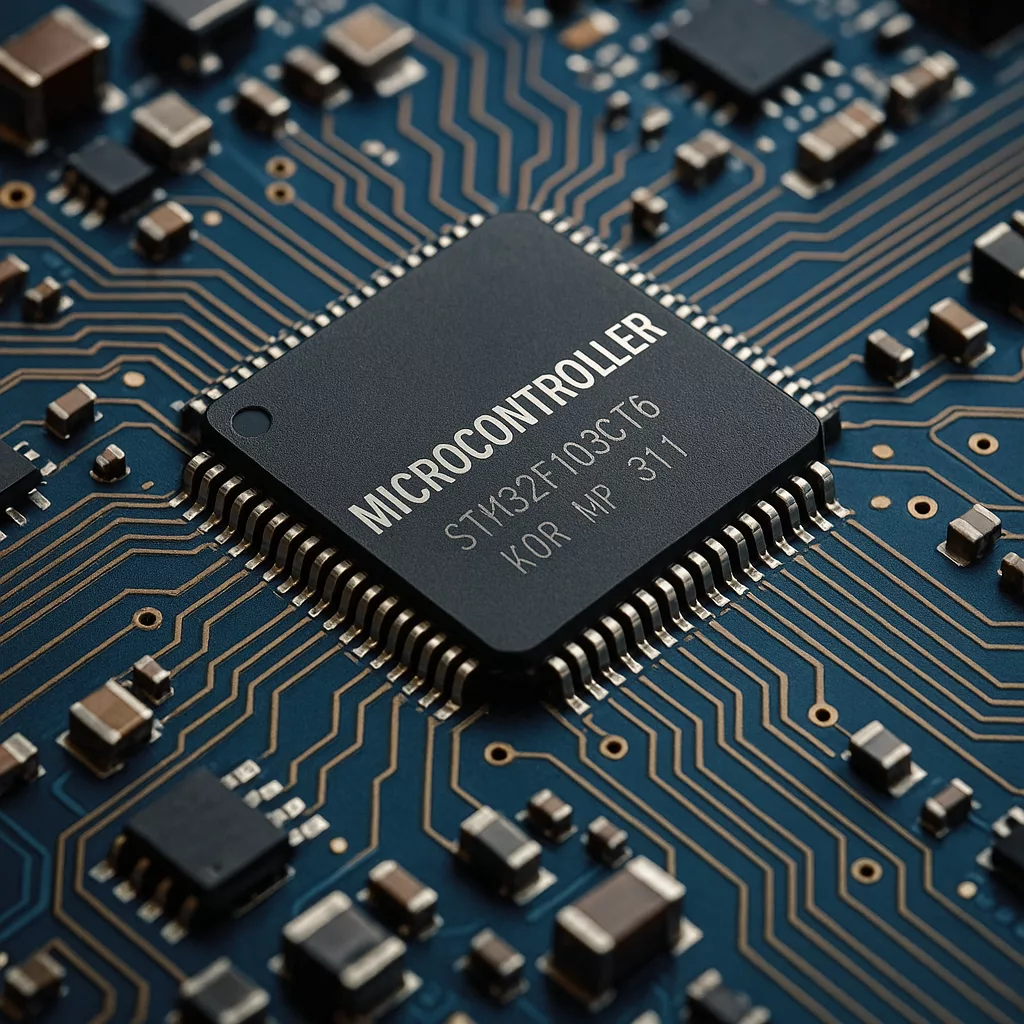

Microcontroller Unit یا MCU نوعی مدار مجتمع است که بخش پردازشی، حافظه و Peripheralهای موردنیاز برای کنترل سخت‌افزار را در یک تراشه یکپارچه می‌کند.
برخلاف یک IC منطقی ثابت، رفتار MCU توسط Firmware مشخص می‌شود. یعنی می‌توانید با تغییر برنامه تعیین کنید یک پایه ورودی باشد، Sensor خوانده شود، PWM تولید شود یا اطلاعات از طریق UART ارسال شود.
میکروکنترلرها یکی از پایه‌های اصلی Embedded System یا سیستم‌های نهفته هستند.
داخل یک میکروکنترلر چه بخش‌هایی وجود دارد؟
امکانات دقیق هر MCU متفاوت است، اما بسیاری از میکروکنترلرها شامل بخش‌های زیر هستند.
CPU یا Core
دستورهای برنامه را اجرا می‌کند و عملیات منطقی و محاسباتی را انجام می‌دهد.
Flash Memory
Firmware معمولاً در حافظه Flash ذخیره می‌شود و پس از قطع تغذیه از بین نمی‌رود.
SRAM
برای متغیرها، Stack، Bufferها و داده‌های موقت هنگام اجرای برنامه استفاده می‌شود.
EEPROM یا حافظه غیر فرار
در بعضی MCUها برای ذخیره تنظیمات یا اطلاعاتی که باید بعد از خاموش شدن باقی بمانند استفاده می‌شود. همه MCUها EEPROM داخلی ندارند.
GPIO
General Purpose Input/Output پایه‌هایی هستند که می‌توان از آن‌ها برای خواندن یا تولید سیگنال دیجیتال استفاده کرد.
مثلاً:
- خواندن کلید
- روشن کردن LED
- فعال کردن رله
- دریافت Interrupt از Sensor
Timer و Counter
برای اندازه‌گیری زمان، شمارش Pulse، ساخت Delayهای سخت‌افزاری، Input Capture و کاربردهای مختلف کنترلی استفاده می‌شوند.
PWM
Pulse Width Modulation روشی برای تولید سیگنال پالسی با Duty Cycle قابل تنظیم است.
کاربردهای رایج:
- کنترل روشنایی LED
- کنترل سرعت موتور توسط Driver
- Servo Control
- Power Electronics
ADC
Analog-to-Digital Converter ولتاژ آنالوگ را به عدد دیجیتال قابل پردازش توسط MCU تبدیل می‌کند.
برای مثال MCU می‌تواند خروجی یک Potentiometer یا Sensor آنالوگ را توسط ADC بخواند.
DAC
بعضی MCUها دارای Digital-to-Analog Converter هستند و می‌توانند مقدار دیجیتال را به ولتاژ آنالوگ تبدیل کنند.
وجود ADC به معنی وجود DAC نیست؛ این دو Peripheral مستقل هستند.
Interrupt Controller
Interrupt به MCU اجازه می‌دهد هنگام وقوع رویدادی مهم، اجرای عادی برنامه را موقتاً متوقف کند و Handler مربوط به آن رویداد را اجرا کند.
Watchdog Timer
اگر Firmware به دلیل خطا قفل شود، Watchdog می‌تواند MCU را Reset کند؛ البته به شرط اینکه به‌درستی در طراحی نرم‌افزار استفاده شده باشد.

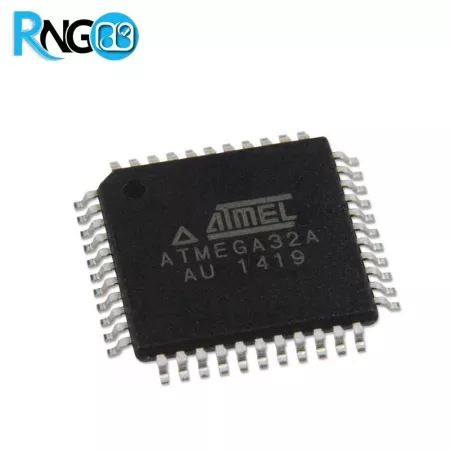

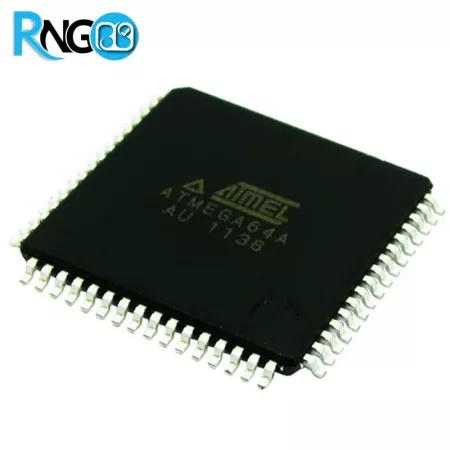

⚙️ میکروکنترلرهای AVR؛ گزینه‌ای مناسب برای آموزش و کنترل Embedded
اگر برای پروژه‌های آموزشی، کنترل ساده، کار با سنسورها یا یادگیری برنامه‌نویسی میکروکنترلر به دنبال خانواده‌ای شناخته‌شده هستید، میکروکنترلرهای AVR هنوز یکی از گزینه‌های پرکاربرد هستند. پیش از انتخاب مدل، تعداد پایه‌ها، حافظه Flash و RAM، ولتاژ کاری، تعداد GPIO و Peripheralهای موردنیاز پروژه را بررسی کنید.
میکروکنترلر چگونه کار می‌کند؟
یک مثال ساده می‌تواند مفهوم را بهتر نشان دهد.
فرض کنید یک کنترلر دما داریم:
- MCU روشن و Reset می‌شود.
- Clock و Peripheralها راه‌اندازی می‌شوند.
- Firmware از Flash اجرا می‌شود.
- ADC ولتاژ Sensor دما را می‌خواند.
- CPU مقدار دما را محاسبه می‌کند.
- برنامه دما را با Setpoint مقایسه می‌کند.
- در صورت نیاز خروجی GPIO یا PWM فعال می‌شود.
- رله، Heater یا Fan توسط مدار Driver کنترل می‌شود.
- این فرآیند مرتب تکرار می‌شود.

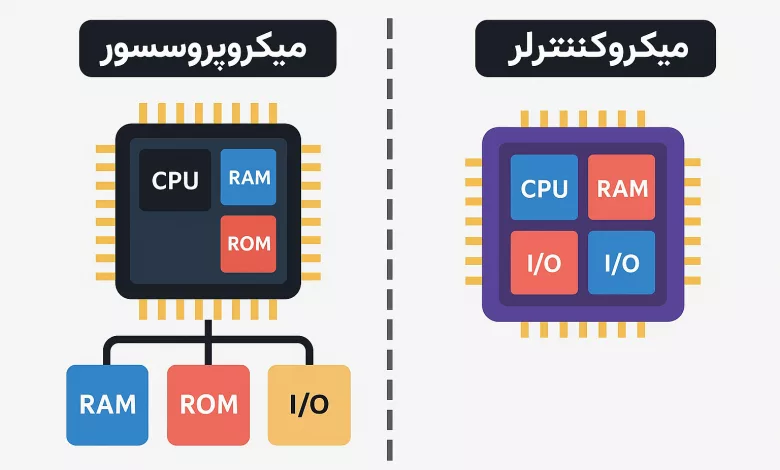

تفاوت میکروکنترلر و میکروپروسسور چیست؟
مرز بین محصولات مدرن همیشه کاملاً سیاه و سفید نیست، اما از نظر کاربرد می‌توان تفاوت کلی زیر را در نظر گرفت.
| ویژگی | MCU | MPU |
|---|---|---|
| یکپارچگی | CPU، حافظه و Peripheralهای متعدد روی Chip | معمولاً وابستگی بیشتر به Memory و اجزای خارجی |
| مصرف انرژی | معمولاً پایین‌تر | معمولاً بالاتر |
| پردازش | کنترل و Embedded Application | پردازش سنگین‌تر و سیستم‌عامل سطح بالا |
| سیستم‌عامل | Bare-Metal یا RTOS رایج است | Linux و OSهای کامل رایج‌ترند |
| نمونه کاربرد | کنترلر موتور، Sensor Node، ترموستات | SBC، HMI پیشرفته، پردازش تصویر |
تفاوت MCU، SoC و Development Board چیست؟
این سه اصطلاح را نباید با یکدیگر یکی بدانیم.
MCU

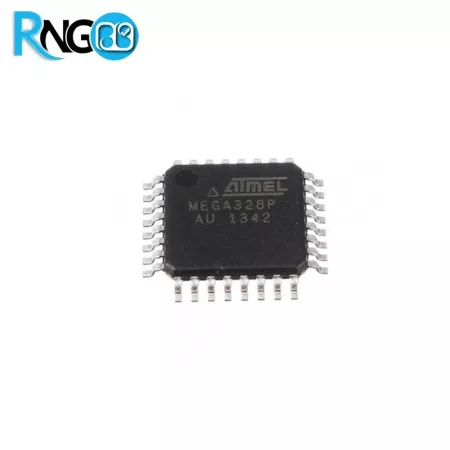

خود تراشه میکروکنترلر، مانند ATmega328P یا STM32G0.
SoC
System on Chip تراشه‌ای بسیار یکپارچه است که می‌تواند علاوه بر CPU و Peripheralها بخش‌های ارتباطی، امنیتی، RF یا Acceleratorهای مختلف داشته باشد.
ESP32 نمونه‌ای از یک SoC بسیار یکپارچه با Wi-Fi و Bluetooth است که در بسیاری از پروژه‌های Embedded نقش میکروکنترلر را ایفا می‌کند.
Development Board
برد آماده‌ای است که MCU یا SoC روی آن نصب شده و بخش‌هایی مانند:
- تغذیه
- USB
- Programmer یا Debugger
- Header
- Clock
را برای استفاده ساده‌تر در اختیار شما قرار می‌دهد.
میکروکنترلرها چگونه برنامه‌ریزی می‌شوند؟
برای استفاده از MCU باید Firmware مناسب نوشته و داخل حافظه برنامه آن قرار داده شود.
فرآیند کلی:
زبان‌های برنامه‌نویسی
زبان‌های رایج شامل:
- C
- C++
- Assembly در کاربردهای خاص
- Rust در بعضی اکوسیستم‌های جدید
- MicroPython در برخی Boardها و MCUهای مناسب
IDE و Toolchain
بسته به خانواده MCU ممکن است از ابزارهایی مانند Arduino IDE، STM32CubeIDE، MPLAB X یا محیط‌های دیگر استفاده شود.
Programmer و Debugger
برنامه می‌تواند توسط روش‌هایی مانند:
- SWD
- JTAG
- ISP
- UART Bootloader
- USB Bootloader
روی MCU نوشته شود.
Debugger نیز امکان Breakpoint، مشاهده Variableها، Registerها و اجرای مرحله‌به‌مرحله برنامه را فراهم می‌کند.

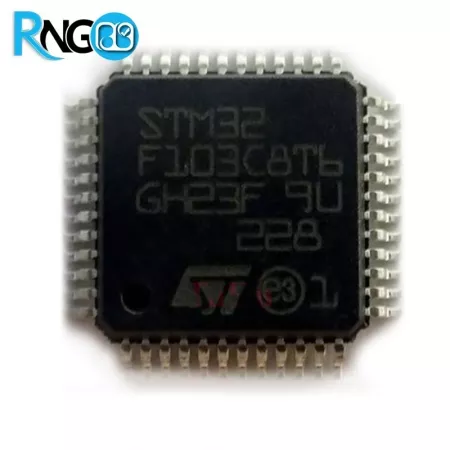

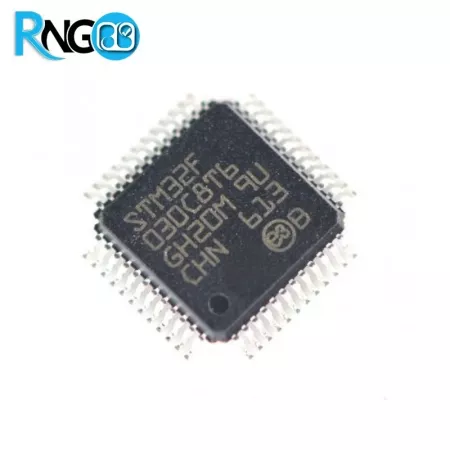

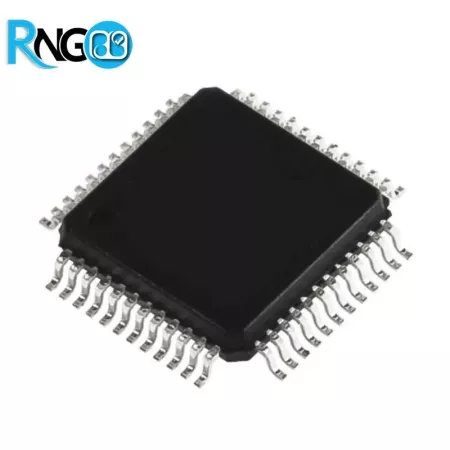

⚡ میکروکنترلرهای ARM؛ برای پروژه‌های 32 بیتی و Embedded حرفه‌ای
اگر پروژه شما به پردازش بیشتر، Peripheralهای متنوع، حافظه بالاتر یا امکاناتی مانند ADC، PWM، UART، SPI، I2C، USB یا CAN نیاز دارد، میکروکنترلرهای مبتنی بر معماری ARM می‌توانند گزینه مناسبی باشند. پیش از انتخاب مدل، تعداد پایه‌ها، حافظه Flash و RAM، ولتاژ کاری، رابط‌های ارتباطی و Package را با نیاز مدار تطبیق دهید.
پروتکل‌های ارتباطی مهم در میکروکنترلرها
UART
رابط سریال Asynchronous و ساده برای ارتباط با ماژول‌ها، کامپیوتر یا MCU دیگر.
I²C
رابط دو سیمه‌ای که برای اتصال Sensor، EEPROM، ADC و Peripheralهای مختلف بسیار رایج است.
SPI
رابط سریال Synchronous با سرعت بالا که برای Display، Memory، Sensor و سایر Peripheralها استفاده می‌شود.
CAN
پروتکلی مقاوم و پرکاربرد در خودرو و صنعت. همه MCUها CAN داخلی ندارند.
USB
برخی MCUها Controller داخلی USB دارند و می‌توانند نقش Device یا بسته به مدل Host/OTG داشته باشند.
میکروکنترلر 8 بیتی، 16 بیتی و 32 بیتی یعنی چه؟
این عبارت به Width معماری پردازشی MCU مربوط است، اما به‌تنهایی مشخص نمی‌کند یک میکروکنترلر «خوب» یا «بد» است.
8-bit
برای بسیاری از کنترل‌های ساده، پروژه‌های آموزشی، Interface و دستگاه‌های کم‌هزینه هنوز کاملاً کاربردی است.
16-bit
در بعضی خانواده‌ها برای کنترل، پردازش سیگنال و کاربردهایی که میان 8 و 32 بیت قرار می‌گیرند استفاده می‌شود.
32-bit
در بسیاری از سیستم‌های جدید Embedded رایج است و خانواده‌هایی مانند STM32، Renesas RA، RP2040/RP2350 و ESP32 در این فضا قرار می‌گیرند.
خانواده‌های معروف میکروکنترلر
| شرکت / خانواده | ویژگی کلی | کاربرد نمونه |
|---|---|---|
| Microchip AVR | 8-bit، ساده و شناخته‌شده | آموزش و کنترل عمومی |
| Microchip PIC / dsPIC | خانواده‌های متنوع کنترلی | صنعت، کنترل و Power |
| ST STM32 | طیف گسترده Cortex-M | Embedded حرفه‌ای، IoT و صنعت |
| Espressif ESP32 | Wireless و یکپارچگی بالا | IoT و تجهیزات متصل |
| Renesas RA | 32-bit Cortex-M | Embedded و صنعت |
| Texas Instruments | MCUهای Low-Power و Control | Sensor، Power و صنعت |
| Raspberry Pi RP2040 / RP2350 | PIO و معماری مدرن | آموزش و Embedded |
کاربردهای میکروکنترلر در الکترونیک
کنترل دما
MCU مقدار Sensor را توسط ADC یا رابط دیجیتال می‌خواند و سپس Fan، Heater یا Relay را کنترل می‌کند.
رباتیک
Encoder، IMU و Sensorها خوانده می‌شوند و MCU توسط PWM و Motor Driver حرکت موتور را کنترل می‌کند.
لوازم خانگی
کلیدها، Display، Sensor، Motor و Relay یک دستگاه می‌توانند توسط MCU مدیریت شوند.
IoT
MCU یا SoCهایی مانند ESP32 اطلاعات Sensor را جمع‌آوری کرده و توسط Wi-Fi یا Bluetooth منتقل می‌کنند.
Automotive
MCUها در Control Unitها، Motor Control، Sensor Interface و شبکه‌هایی مانند CAN استفاده می‌شوند.
تجهیزات قابل حمل
Low-Power MCUها برای Sensor Nodeها، Wearableها و تجهیزات Battery-Powered اهمیت زیادی دارند.
Real-Time در میکروکنترلر یعنی چه؟
میکروکنترلرها به دلیل Timer، Interrupt و دسترسی مستقیم به Peripheralها برای بسیاری از سیستم‌های Real-Time مناسب هستند.
اما Real-Time بودن فقط به معنی «سریع بودن» نیست؛ پاسخ سیستم باید در بازه زمانی مشخص و قابل پیش‌بینی انجام شود.
در پروژه‌های پیچیده ممکن است از یک RTOS برای مدیریت Taskها، Timing و Resourceها استفاده شود.
چطور میکروکنترلر مناسب انتخاب کنیم؟
انتخاب MCU فقط براساس نام برند یا فرکانس Clock اشتباه است.
| پارامتر | سؤال مهم |
|---|---|
| Operating Voltage | مدار 1.8V، 3.3V یا 5V است؟ |
| GPIO | چند ورودی و خروجی نیاز داریم؟ |
| Flash | Firmware چقدر فضا می‌خواهد؟ |
| RAM | Buffer و داده‌ها چقدر حافظه لازم دارند؟ |
| ADC / DAC | سیگنال آنالوگ داریم؟ |
| PWM / Timer | Motor، Servo یا Timing داریم؟ |
| Connectivity | UART، SPI، I²C، CAN یا USB لازم است؟ |
| Wireless | Wi-Fi یا Bluetooth لازم است؟ |
| Power | پروژه Battery-Powered است؟ |
| Package | DIP، QFP، QFN یا BGA مناسب است؟ |
| Development Tools | Debugger و IDE مناسب داریم؟ |
| Lifecycle | برای محصول تولیدی تأمین بلندمدت ممکن است؟ |
برای شروع یادگیری میکروکنترلر از کجا شروع کنیم؟
برای یک فرد تازه‌کار، استفاده از Development Board معمولاً آسان‌تر از طراحی مستقیم PCB با MCU خام است.
یک مسیر پیشنهادی:
- Blink کردن LED
- خواندن Push Button
- استفاده از ADC و Potentiometer
- تولید PWM
- کار با Servo
- خواندن Sensor با I²C
- ارسال داده با UART
- کنترل Motor Driver
- استفاده از Interrupt
- کار با Timer بدون Delay
Arduino را به‌عنوان مسیر ورود یاد بگیرید، نه تعریف میکروکنترلر

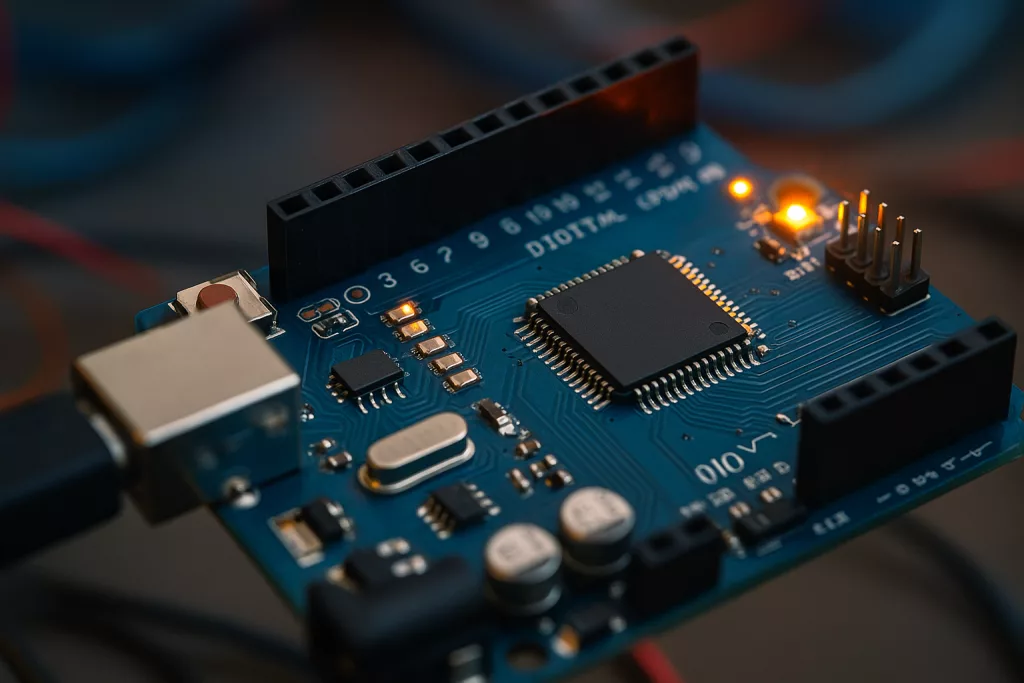

بردهای Arduino محیط ساده‌ای برای یادگیری GPIO، ADC، PWM، Sensor و پروتکل‌های ارتباطی فراهم می‌کنند و بعد از یادگیری مبانی می‌توانید وارد برنامه‌نویسی سطح پایین‌تر MCU شوید.
میکروکنترلر یا Arduino؛ کدام را بخریم؟
این مقایسه در واقع بین «تراشه خام» و «Development Board» است.
Development Board
برای آموزش، Prototype و تست سریع مناسب‌تر است؛ چون Power، USB و مدارهای جانبی آماده هستند.
MCU خام
برای محصول نهایی می‌توانید MCU را مستقیم روی PCB طراحی کنید و فقط سخت‌افزار موردنیاز پروژه را قرار دهید.
این روش معمولاً نیازمند طراحی دقیق‌تر Clock، Power، Reset، Programming Interface، Decoupling و PCB Layout است.
آینده میکروکنترلرها به چه سمتی می‌رود؟
روند توسعه MCUها فقط افزایش Clock نیست. بسیاری از خانواده‌های جدید روی ترکیبی از این ویژگی‌ها تمرکز دارند:
- مصرف توان بسیار پایین
- Wireless داخلی
- امنیت سخت‌افزاری
- Cryptography Accelerator
- DSP
- Edge AI
- Multi-Core Architecture
- Peripheralهای مستقل‌تر از CPU
- معماری‌های Arm و RISC-V
این روند باعث می‌شود سیستم‌های Embedded با توان مصرفی کمتر بتوانند پردازش‌های پیچیده‌تری را نزدیک Sensor انجام دهند.
اشتباهات رایج درباره میکروکنترلر
| برداشت اشتباه | واقعیت |
|---|---|
| Arduino همان MCU است | Arduino معمولاً یک Development Board یا Platform است |
| هر MCU خروجی آنالوگ دارد | DAC فقط در بعضی مدل‌ها وجود دارد |
| MHz بیشتر یعنی MCU بهتر | Memory، Peripheral، Core، Power و کاربرد نیز مهم‌اند |
| MCU موتور را مستقیم راه می‌اندازد | معمولاً Driver یا Stage قدرت لازم است |
| Atmel هنوز یک برند مستقل MCU است | محصولات AVR اکنون زیر مجموعه Microchip هستند |
| Real-Time یعنی فقط پردازنده سریع | Timing قابل پیش‌بینی مهم‌تر از سرعت خام است |
سؤالات متداول درباره میکروکنترلر
تفاوت میکروکنترلر و Arduino چیست؟
میکروکنترلر یک IC برنامه‌پذیر است؛ Arduino معمولاً یک برد توسعه و اکوسیستم نرم‌افزاری است که کار با یک MCU را ساده‌تر می‌کند.
برای شروع AVR بهتر است یا STM32 یا ESP32؟
جواب به هدف بستگی دارد. AVR برای یادگیری مبانی ساده است، STM32 برای ورود عمیق‌تر به Embedded 32-bit گزینه قدرتمندی است و ESP32 برای پروژه‌های دارای Wi-Fi و Bluetooth انتخاب محبوبی محسوب می‌شود. مهم‌تر از نام خانواده، سازگاری Peripheralها و ابزار توسعه با پروژه است.
آیا میکروکنترلر بدون برنامه کار می‌کند؟
MCU برای اجرای رفتار موردنظر به Firmware نیاز دارد. البته ممکن است قطعه از کارخانه دارای Boot ROM یا Bootloader باشد، اما عملکرد اصلی محصول توسط برنامه توسعه‌دهنده تعیین می‌شود.
جمع‌بندی
اگر بخواهیم ساده پاسخ دهیم میکروکنترلر چیست، MCU یک کامپیوتر کوچک و تخصصی روی یک تراشه است که CPU، حافظه و Peripheralهای لازم برای کنترل سخت‌افزار را کنار هم قرار می‌دهد.
GPIO، Timer، PWM، ADC، Interrupt و رابط‌هایی مانند UART، SPI و I²C باعث می‌شوند میکروکنترلر بتواند Sensorها را بخواند، خروجی‌ها را کنترل کند و با سایر اجزای سیستم ارتباط داشته باشد.
برای انتخاب MCU مناسب، به تعداد بیت یا MHz اکتفا نکنید؛ Voltage، Memory، GPIO، Peripheralها، Package، مصرف انرژی، Toolchain، Lifecycle و موجودی قطعه باید با نیاز پروژه تطبیق داده شوند.
برای شروع، یک برد توسعه متناسب با پروژه انتخاب کنید
اگر هدف شما یادگیری GPIO، Sensor، PWM و ارتباطات سریال است، برد توسعه کار را ساده‌تر می‌کند؛ بعد از تسلط بر مبانی می‌توانید سراغ MCU خام و طراحی PCB اختصاصی بروید.
