ماژول UPS برای زمانی استفاده می‌شود که می‌خواهیم یک دستگاه الکترونیکی هنگام قطع برق همچنان روشن بماند. در سیستم‌های 12 ولت DC، به‌جای استفاده از UPS بزرگ 220 ولت می‌توان از یک DC UPS مانند SE-F12 استفاده کرد تا بین منبع تغذیه و باتری سوئیچ انجام شود.

مدل SE-F12 علاوه بر مدیریت برق اضطراری، شارژ باتری را نیز انجام می‌دهد و برای تجهیزاتی مانند دوربین مداربسته، DVR/NVR، مودم، تجهیزات شبکه و مدارهای 12 ولتی قابل استفاده است.

ماژول UPS چیست؟

UPS مخفف Uninterruptible Power Supply یا منبع تغذیه بدون وقفه است. وظیفه آن این است که هنگام قطع منبع اصلی، انرژی موردنیاز Load را از منبع پشتیبان مانند باتری تأمین کند.

اما UPSها فقط یک نوع نیستند.

UPS AC

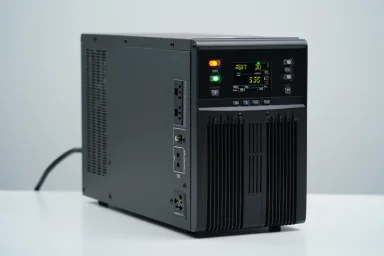

UPSهای متداول کامپیوتر و تجهیزات اداری معمولاً خروجی AC در محدوده برق شهری تولید می‌کنند.

UPS DC

در DC UPS نیازی نیست انرژی باتری ابتدا به 220VAC و سپس توسط آداپتور دستگاه دوباره به 12VDC تبدیل شود. مصرف‌کننده مستقیماً از مسیر DC تغذیه می‌شود.

برای تجهیزاتی که از ابتدا با 12V DC کار می‌کنند، این روش می‌تواند ساده‌تر و کم‌اتلاف‌تر باشد.

برای آشنایی با این دو نوع جریان می‌توانید مقاله تفاوت جریان AC و DC را مطالعه کنید.

ماژول UPS مدل SE-F12 چگونه کار می‌کند؟

ساختار کلی سیستم را می‌توان به شکل زیر در نظر گرفت:

وقتی منبع اصلی برقرار است، خروجی از مسیر منبع تغذیه تأمین می‌شود و همزمان بخش شارژر وضعیت باتری را مدیریت می‌کند.

در صورت قطع ورودی، ماژول مسیر باتری را به خروجی متصل می‌کند تا مصرف‌کننده خاموش نشود.

مشخصات اصلی SE-F12

15 آمپر خروجی یعنی چه؟

عدد 15A به معنی این نیست که UPS همیشه 15 آمپر وارد دستگاه می‌کند.

هر Load جریان موردنیاز خود را دریافت می‌کند، اما مجموع جریان مصرفی نباید از محدوده مجاز UPS بیشتر شود.

مثلاً:

• 4 دوربین، هرکدام 0.5A → مجموع 2A
• DVR با مصرف 2A → مجموع کل 4A

از نظر جریان خروجی، این مجموعه پایین‌تر از محدودیت 15A قرار دارد.

البته بهتر است همیشه مقداری Margin برای جریان واقعی، Start-up و تغییر شرایط در نظر بگیرید.

چه منبع تغذیه‌ای برای SE-F12 لازم است؟

یکی از مهم‌ترین نکات این است که آداپتور فقط Load را تغذیه نمی‌کند؛ هنگام شارژ باتری باید انرژی شارژر را نیز تأمین کند.

رابطه ساده انتخاب منبع:

مثال

فرض کنید مجموع تجهیزات:

8A

مصرف دارند و جریان شارژ باتری روی:

2A

تنظیم شده است.

پس منبع باید حداقل این جریان را تأمین کند و انتخاب مدلی با حاشیه مناسب منطقی‌تر است.

آیا حتماً 20 یا 30 آمپر لازم است؟

خیر. این منابع برای پروژه‌های پرمصرف و ایجاد Margin مناسب هستند، اما جریان واقعی موردنیاز باید براساس مصرف Load و جریان شارژ محاسبه شود.

مثلاً برای بار مجموع 15A و شارژ حداکثری 4A:

در چنین شرایطی یک منبع 20A در مرز محاسباتی قرار می‌گیرد و منبع قوی‌تر می‌تواند Margin بیشتری ایجاد کند.

باتری مناسب ماژول UPS را چگونه انتخاب کنیم؟

برای SE-F12 معمولاً از باتری 12 ولتی با ظرفیت متناسب با مدت Backup موردنیاز استفاده می‌شود.

ظرفیت باتری با Ah یا آمپرساعت مشخص می‌شود.

فرمول تقریبی زمان کارکرد

مثال باتری 7Ah

اگر مصرف کل دستگاه‌ها 2A باشد:

عدد 3.5 ساعت فقط یک تخمین تئوری است. زمان واقعی معمولاً کمتر است و به نوع باتری، سلامت، دما، نرخ تخلیه، سیم‌کشی و ولتاژ قطع بستگی دارد.

باتری موردنیاز برای چند ساعت Backup را چگونه حساب کنیم؟

برای تخمین اولیه:

مثلاً اگر بار 3A است و حدود 4 ساعت Backup تئوری می‌خواهیم:

در عمل باید ظرفیت بیشتری از عدد تئوری در نظر گرفت.

قطع باتری در 10.5 ولت چه فایده‌ای دارد؟

SE-F12 در زمان استفاده از باتری، وقتی ولتاژ تا محدوده پایین تعریف‌شده برسد، خروجی را قطع می‌کند تا باتری بیشتر از حد تخلیه نشود.

این ویژگی به کاهش خطر Over-Discharge کمک می‌کند، اما نباید نتیجه گرفت تخلیه مکرر تا نقطه 10.5V هیچ اثری روی طول عمر باتری ندارد.

برای افزایش عمر باتری سرب‌اسیدی بهتر است ظرفیت سیستم طوری انتخاب شود که در استفاده معمول دائماً تا نقطه Cutoff تخلیه نشود.

جریان شارژ باتری را روی چه مقداری تنظیم کنیم؟

حداکثر توانایی شارژر با جریان مناسب برای باتری یکسان نیست.

جریان شارژ باید براساس مشخصات سازنده باتری تعیین شود.

برای مثال در راهنمای SE-F12 برای یک باتری 5Ah سرب‌اسیدی، جریان حدود 0.5A به‌عنوان نمونه پیشنهاد شده است.

آیا می‌توان باتری لیتیوم یون به SE-F12 وصل کرد؟

در راهنمای این مدل، استفاده از پک سه‌سلولی Lithium-ion یا Lithium-Polymer با مدار محافظ ذکر شده است.

اما در سیستم لیتیومی باید بیشتر دقت کرد. موارد زیر باید با هم سازگار باشند:

• تعداد سلول‌ها
• ولتاژ نهایی شارژ
• نوع شیمی باتری
• BMS پک
• پروفایل شارژ نسخه دقیق UPS

کاربردهای ماژول UPS DC

دوربین مداربسته

برای دوربین‌ها، DVR و NVRهایی که با سیستم DC سازگار کار می‌کنند، SE-F12 می‌تواند برق اضطراری فراهم کند.

مودم و تجهیزات شبکه

مودم، Router، تجهیزات مخابراتی و برخی Switchهای 12 ولتی از کاربردهای مناسب DC UPS هستند؛ البته ولتاژ ورودی هر دستگاه باید بررسی شود.

مدارهای الکترونیکی

کنترلرها، سیستم‌های امنیتی، پروژه‌های Embedded و تجهیزاتی که باید با قطع برق خاموش نشوند، می‌توانند از UPS DC استفاده کنند.

روشنایی اضطراری DC

برای چراغ‌های LED دارای ورودی DC سازگار نیز امکان استفاده وجود دارد.

SE-F12 چه تفاوتی با UPS برق شهر دارد؟

آیا می‌توان از SE-F12 خروجی 220 ولت گرفت؟

خود SE-F12 خروجی 220VAC ندارد.

اگر به برق AC نیاز دارید، باید بعد از سیستم باتری از Inverter مناسب استفاده شود، اما توان Inverter باید با محدودیت جریان مسیر 12V، توان باتری و توان واقعی UPS هماهنگ باشد.

برای آشنایی بیشتر: تبدیل برق 12 به 220 ولت با اینورتر

برای مثال 15A در سیستم اسمی 12V معادل سقف تئوری:

است؛ ولی توان قابل تحویل AC بعد از Inverter کمتر از این مقدار خواهد بود، چون خود مبدل نیز تلفات دارد.

آیا می‌توان پنل خورشیدی به SE-F12 وصل کرد؟

این موضوع به Revision دستگاه بستگی دارد.

برای بعضی نسخه‌های جدیدتر قابلیت استفاده با منبع خورشیدی در نظر گرفته شده است، اما نسخه‌های قدیمی‌تر ممکن است در برابر افت و نوسان ولتاژ پنل حفاظت مناسب نداشته باشند.

بنابراین قبل از اتصال Solar Panel، شماره نسخه دستگاه و راهنمای همان Revision را بررسی کنید.

نحوه اتصال ماژول UPS

1. قبل از سیم‌کشی تمام منابع را قطع کنید.
2. منبع DC مناسب را با قطبیت صحیح به ورودی UPS وصل کنید.
3. باتری مناسب را طبق علامت مثبت و منفی به ترمینال باتری متصل کنید.
4. مصرف‌کننده 12V را به خروجی متصل کنید.
5. از سیم با سطح مقطع متناسب با جریان استفاده کنید.
6. ترمینال‌ها و سرسیم‌ها را محکم کنید.
7. جریان شارژ را مطابق باتری تنظیم کنید.
8. ابتدا سیستم را با بار سبک آزمایش کنید.
9. قطع منبع اصلی و انتقال صحیح به باتری را تست کنید.

SE-F12 یا SE-F24؛ کدام را انتخاب کنیم؟

مدل را باید براساس ولتاژ واقعی تجهیزات انتخاب کنید؛ 12V و 24V را نمی‌توان بدون Converter مناسب به‌جای یکدیگر استفاده کرد.

اشتباهات رایج هنگام استفاده از UPS DC

سؤالات متداول

برای مودم 12 ولت می‌توان از SE-F12 استفاده کرد؟

در صورتی که ولتاژ قابل تحمل مودم با محدوده خروجی سیستم سازگار باشد و قطبیت و کانکتور نیز درست انتخاب شوند، می‌توان از UPS DC برای تأمین برق اضطراری آن استفاده کرد.

باتری 7 آمپرساعت چند ساعت برق می‌دهد؟

اگر بار مثلاً 2A باشد، تخمین ساده حدود 3.5 ساعت است؛ اما زمان واقعی به نوع و سلامت باتری، نرخ دشارژ، سیم‌کشی و ولتاژ قطع بستگی دارد و معمولاً کمتر از عدد تئوری خواهد بود.

منبع تغذیه SE-F12 چند آمپر باشد؟

حداقل جریان منبع باید از مجموع جریان مصرف‌کننده‌ها و جریان تنظیم‌شده شارژر بیشتر یا مساوی باشد. برای مثال بار 8A و شارژ 2A حداقل حدود 10A نیاز دارند و بهتر است Margin مناسبی نیز در نظر گرفته شود.

جمع‌بندی

ماژول UPS DC مدل SE-F12 یک راه‌حل کاربردی برای تأمین برق اضطراری تجهیزات 12 ولتی است و شارژر باتری، سوئیچ منبع و حفاظت تخلیه بیش از حد را در یک مجموعه ترکیب می‌کند.

اما انتخاب صحیح آن فقط به عبارت «15 آمپر» محدود نیست. باید جریان کل Load، جریان شارژ، ظرفیت باتری، مدت Backup، محدوده ولتاژ مصرف‌کننده و سیم‌کشی را بررسی کنید.

اگر تجهیزات شما مستقیماً با 12V DC کار می‌کنند، استفاده از DC UPS می‌تواند نسبت به مسیر باتری → اینورتر 220V → آداپتور 12V ساده‌تر و کارآمدتر باشد.
