دیمر (Dimmer) وسیله‌ای برای تنظیم توان تحویلی به یک بار الکتریکی است که شناخته‌شده‌ترین کاربرد آن، کم و زیاد کردن شدت نور لامپ‌هاست. با این حال همه دیمرها مشابه نیستند و نمی‌توان یک دیمر را برای هر نوع لامپ، موتور یا وسیله برقی استفاده کرد.

نوع منبع تغذیه AC یا DC، نوع بار، توان مصرفی و فناوری Driver همگی مشخص می‌کنند چه نوع دیمر یا کنترلری باید انتخاب شود.

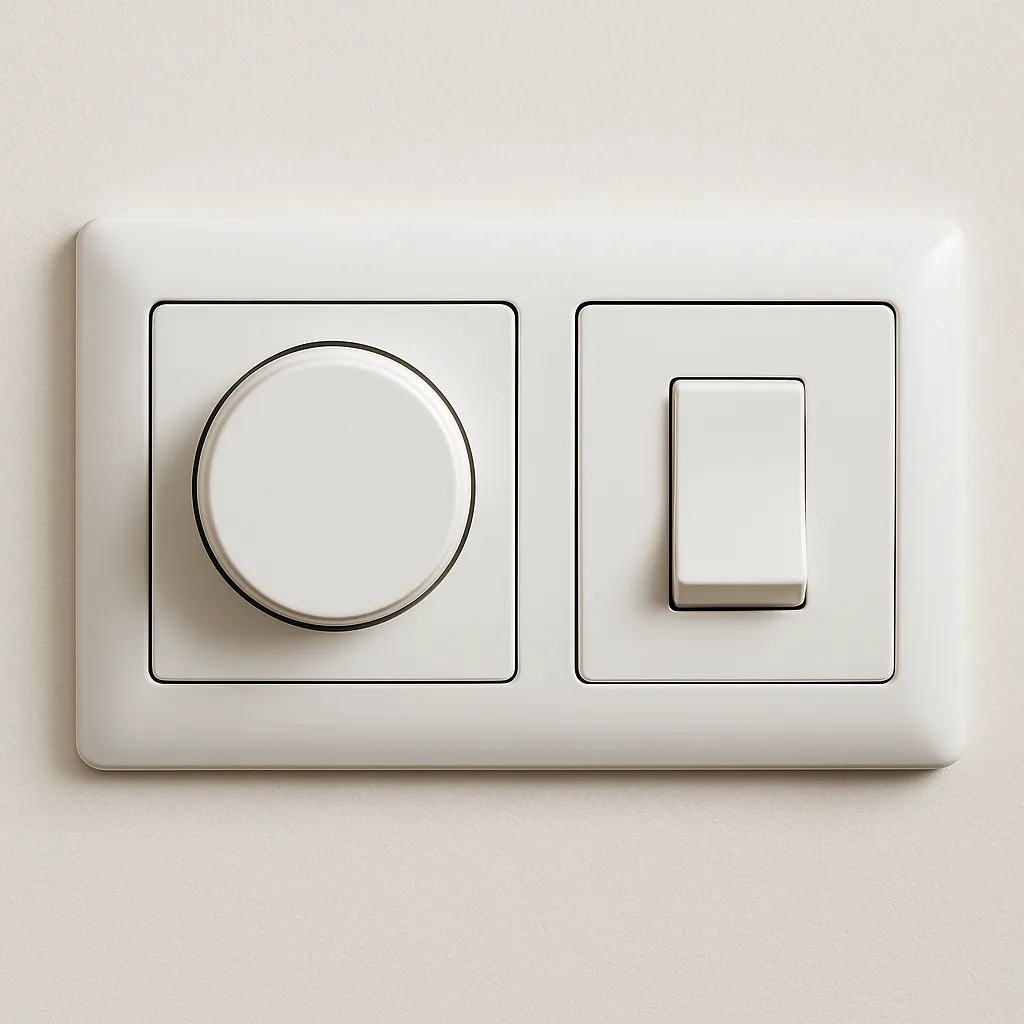

دیمر چیست؟

دیمر یک کنترلر توان است که امکان تغییر مقدار انرژی تحویلی به یک مصرف‌کننده سازگار را فراهم می‌کند.

رایج‌ترین کاربرد دیمر در سیستم روشنایی است؛ به‌طوری‌که کاربر می‌تواند بدون خاموش کردن لامپ، شدت نور را در محدوده مشخصی کم یا زیاد کند.

بسته به طراحی، دیمر می‌تواند برای بارهایی مانند:

• لامپ رشته‌ای
• لامپ هالوژن
• LED قابل دیمر
• Driverهای روشنایی سازگار
• بعضی بارهای مقاومتی

استفاده شود.

اما وجود کلمه Dimmer به معنی سازگاری با هر مصرف‌کننده‌ای نیست.

دیمر چگونه کار می‌کند؟

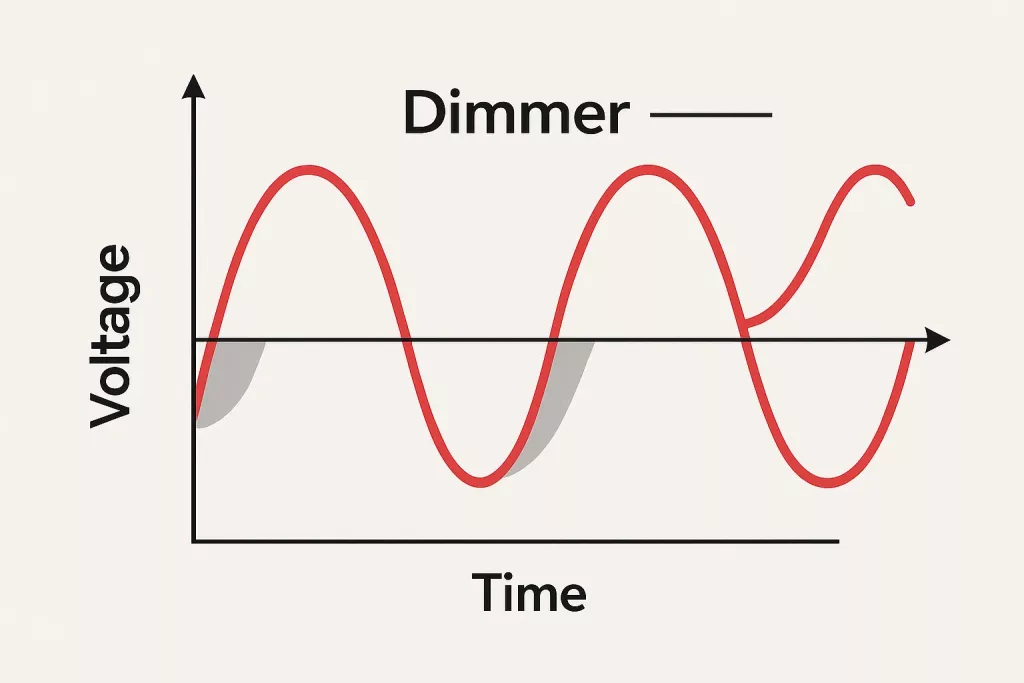

در یک دیمر AC کلاسیک مبتنی بر TRIAC، کنترل توان معمولاً با روش Phase Cutting انجام می‌شود.

برق شهر دارای شکل موج متناوب است. Dimmer در هر نیم‌سیکل بخشی از موج را عبور نمی‌دهد و در نقطه مشخصی سوئیچ را روشن می‌کند. تغییر این نقطه، مقدار RMS و در نتیجه توان تحویلی به بار را تغییر می‌دهد.

TRIAC در دیمر چه کاری انجام می‌دهد؟

TRIAC یک قطعه نیمه‌هادی دوطرفه است که در بسیاری از دیمرهای AC برای سوئیچ کردن برق متناوب استفاده می‌شود.

در یک Dimmer ساده، مدار Trigger مشخص می‌کند TRIAC در چه نقطه‌ای از نیم‌سیکل روشن شود.

یک مدار کلاسیک ممکن است از قطعاتی مانند:

• TRIAC
• DIAC
• مقاومت
• خازن Timing
• Potentiometer
• مدار Snubber یا فیلتر EMI

استفاده کند؛ البته ساختار همه Dimmerها یکسان نیست.

Leading Edge و Trailing Edge چیست؟

یکی از مهم‌ترین مفاهیم هنگام انتخاب Dimmer، نوع Phase Cutting است.

Leading Edge Dimmer

در این روش ابتدای هر نیم‌سیکل قطع می‌شود و بخش باقی‌مانده موج به بار می‌رسد. طراحی‌های TRIAC و SCR معمولاً در این خانواده قرار می‌گیرند.

این روش به‌طور سنتی برای بارهایی مانند لامپ رشته‌ای و بعضی Transformerهای مغناطیسی استفاده شده است.

Trailing Edge Dimmer

در این روش ابتدای نیم‌سیکل عبور می‌کند و انتهای آن قطع می‌شود.

این فناوری در بسیاری از کنترلرهای جدید برای برخی Electronic Transformerها و LED Driverهای سازگار استفاده می‌شود.

ملاک نهایی، دیتاشیت Dimmer و Driver یا لامپ است.

آیا هر لامپ LED با دیمر کار می‌کند؟

خیر. این یکی از رایج‌ترین اشتباهات هنگام خرید دیمر است.

روی لامپ یا Driver باید مشخصاً قابلیت Dimmable ذکر شده باشد. LED غیرقابل‌دیمر را نباید به Dimmer معمولی متصل کرد.

حتی در LEDهای Dimmable نیز باید سازگاری Dimmer و Driver بررسی شود.

دیمر AC و DC چه تفاوتی دارند؟

دیمر AC و کنترلر DC از نظر روش کنترل توان یکسان نیستند.

دیمر AC

معمولاً برای برق متناوب طراحی شده و می‌تواند از روش‌هایی مثل Phase-Cut استفاده کند.

کنترلر DC

در مدارهای DC، به‌خصوص LED Strip و بعضی موتورهای DC، معمولاً از PWM یا Pulse Width Modulation استفاده می‌شود.

در PWM ولتاژ منبع لزوماً کاهش پیدا نمی‌کند؛ بلکه نسبت زمان روشن و خاموش بودن سوئیچ تغییر می‌کند.

دیمر 0 تا 10 ولت چیست؟

در سیستم‌های حرفه‌ای روشنایی، بعضی Driverها دارای ورودی کنترلی 0–10V هستند.

در این سیستم، کنترلر مستقیماً توان شبکه را مانند یک TRIAC Dimmer قطع و وصل نمی‌کند؛ بلکه یک Signal کنترلی به Driver سازگار می‌دهد و Driver مقدار خروجی را تغییر می‌دهد.

بنابراین برای استفاده از 0–10V، خود Driver یا Ballast باید از این استاندارد پشتیبانی کند.

انواع دیمر بر اساس روش کنترل

دیمر ولومی، دیجیتال و هوشمند چه تفاوتی دارند؟

دیمر ولومی

کاربر با چرخاندن ولوم سطح روشنایی را تنظیم می‌کند. این مدل‌ها ساده و رایج هستند.

دیمر دیجیتال

کنترل از طریق کلید یا مدار الکترونیکی انجام می‌شود و می‌تواند قابلیت‌هایی مثل Memory و Preset داشته باشد.

دیمر هوشمند

می‌تواند از Wi-Fi، Zigbee یا سایر روش‌های ارتباطی برای کنترل روشنایی استفاده کند.

اما حتی Smart Dimmer نیز باید با نوع لامپ و توان بار سازگار باشد.

آیا می‌توان دور موتور را با دیمر کم کرد؟

نه برای هر موتوری.

دیمر روشنایی معمولی نباید به‌صورت عمومی برای کنترل موتور استفاده شود.

روش کنترل دور موتور به نوع موتور بستگی دارد:

• موتور DC → معمولاً PWM Controller
• Universal Motor → کنترلر متناسب با مشخصات موتور
• Induction Motor → در بسیاری از کاربردها VFD یا کنترلر مخصوص
• Ceiling Fan → Fan Speed Controller سازگار

آیا می‌توان هیتر و المنت را با دیمر کنترل کرد؟

بارهای مقاومتی مانند المنت از نظر کنترل توان ساده‌تر هستند و می‌توان برای آن‌ها از Power Controller مناسب استفاده کرد.

اما باید حتماً مشخصات زیر بررسی شوند:

• ولتاژ
• جریان
• توان واقعی بار
• ظرفیت TRIAC یا SCR
• هیت‌سینک
• تهویه
• فیوز و حفاظت مدار

یک Dimmer کوچک روشنایی الزاماً برای هیتر چند کیلوواتی مناسب نیست.

توان دیمر را چگونه انتخاب کنیم؟

قبل از خرید، مجموع توان بارهای متصل را محاسبه کنید.

برای چند لامپ مشابه:

مثلاً چهار لامپ 20 وات:

اما فقط عدد Watt مهم نیست. برای LED، نوع Driver و جریان لحظه‌ای ورودی نیز می‌تواند روی ظرفیت Dimmer اثر بگذارد.

همیشه Rating سازنده را برای همان نوع Load بررسی کنید.

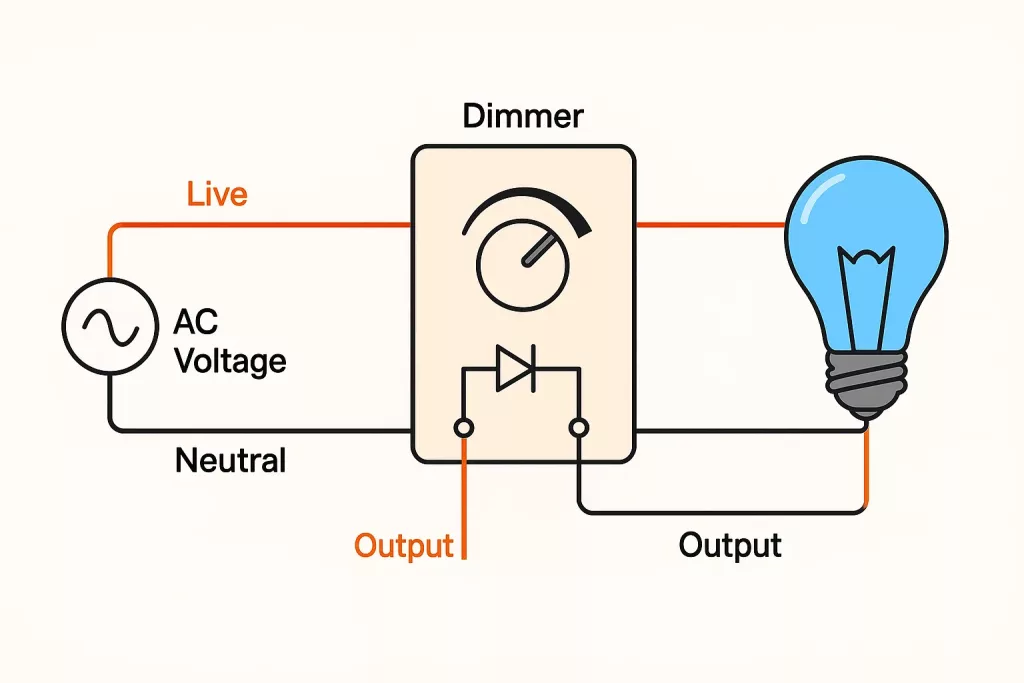

سیم‌کشی دیمر چگونه است؟

در بسیاری از Dimmerهای سنتی دو سیمه، دستگاه در مسیر فاز یا Line قرار می‌گیرد و Neutral مستقیماً به مصرف‌کننده می‌رود.

اما این نقشه برای همه محصولات یکسان نیست. Smart Dimmerها ممکن است Neutral، ورودی Line، خروجی Load یا سیم‌های ارتباطی اضافی داشته باشند.

چرا لامپ LED روی دیمر چشمک می‌زند؟

Flicker یکی از متداول‌ترین مشکلات Dimmer و LED است.

دلایل ممکن عبارت‌اند از:

• لامپ Non-Dimmable
• عدم سازگاری Dimmer و LED Driver
• کم بودن بار
• تنظیم نامناسب Minimum Level
• کیفیت پایین Driver
• نوع نامناسب Leading یا Trailing Edge

اگر مشکل فقط در کمترین سطح روشنایی رخ می‌دهد، بعضی Dimmerها قابلیت تنظیم Low-End Trim دارند.

مزایای استفاده از دیمر چیست؟

• تنظیم شدت نور متناسب با محیط
• کاهش توان مصرفی در بسیاری از کاربردهای سازگار
• ایجاد نورپردازی متنوع
• امکان ایجاد Scene در سیستم هوشمند
• کاهش توان مصرفی لامپ‌های رشته‌ای در حالت Dim
• افزایش انعطاف‌پذیری سیستم روشنایی

افزایش عمر لامپ به نوع لامپ و Driver بستگی دارد و برای تمام فناوری‌های روشنایی قابل تضمین نیست.

تاریخچه کوتاه دیمر

پیش از ورود مدارهای نیمه‌هادی، کنترل نور در سالن‌ها با تجهیزاتی مانند Rheostat انجام می‌شد که بزرگ و پراتلاف بودند.

نقطه مهم در تاریخ Dimmerهای مدرن به سال 1959 بازمی‌گردد؛ زمانی که Joel Spira یک Dimmer الکترونیکی Solid-State جمع‌وجور توسعه داد که قابلیت نصب در قوطی کلید معمولی خانه را داشت.

Spira و همسرش Ruth در سال 1961 شرکت Lutron را تأسیس کردند و این فناوری نقش مهمی در گسترش Dimmer خانگی داشت.

هنگام خرید دیمر به چه نکاتی توجه کنیم؟

سؤالات متداول

آیا می‌توان هر لامپ LED را به دیمر وصل کرد؟

خیر. LED باید Dimmable باشد و بهتر است سازگاری آن با مدل Dimmer نیز تأیید شود؛ در غیر این صورت احتمال Flicker، Buzz یا عملکرد ناپایدار وجود دارد.

آیا دیمر روشنایی برای کنترل دور فن یا موتور مناسب است؟

به‌صورت عمومی خیر. نوع کنترل سرعت به ساختار موتور بستگی دارد و باید از Controller مخصوص همان Motor یا Fan استفاده شود.

دیمر AC با PWM چه تفاوتی دارد؟

دیمر AC معمولاً از روش‌هایی مانند Phase Cutting روی شکل موج برق متناوب استفاده می‌کند؛ PWM بیشتر در سیستم‌های DC با تغییر Duty Cycle توان متوسط را کنترل می‌کند.

جمع‌بندی

دیمر فقط یک ولوم برای کم و زیاد کردن نور نیست؛ بلکه یک کنترلر توان است که فناوری و کاربرد آن باید با نوع Load تطابق داشته باشد.

برای لامپ‌های رشته‌ای، LED، سیستم‌های DC، Driverهای 0–10V یا موتور، روش کنترل متفاوت است. بنابراین مهم‌ترین مرحله قبل از خرید، تشخیص نوع مصرف‌کننده و مطالعه مشخصات Dimmer است.

اگر از LED استفاده می‌کنید، Dimmable بودن لامپ و سازگاری آن با Leading Edge یا Trailing Edge را بررسی کنید. برای موتور نیز به‌جای Dimmer روشنایی از کنترلر سرعت متناسب با نوع موتور استفاده کنید.
