پاسخ سریع: برای خواندن یک شماتیک از کجا شروع کنیم؟
ابتدا منبع تغذیه و زمین را پیدا کنید. سپس نام و مقدار قطعات را بخوانید، اتصال‌های واقعی بین پایه‌ها را مشخص کنید و مسیر تغذیه یا سیگنال را بخش‌به‌بخش دنبال کنید. در پایان، شماره پایه‌ها و قطبیت قطعات را با نقشه و دیتاشیت تطبیق دهید.
شماتیک الکترونیکی چیست و چه تفاوتی با نقشه PCB دارد؟
شماتیک (Schematic Diagram) نقشه‌ای است که قطعات الکترونیکی و ارتباط الکتریکی بین پایه‌های آن‌ها را با نمادهای قراردادی نشان می‌دهد. هدف اصلی شماتیک این است که بفهمیم چه چیزی به چه چیزی وصل است؛ نه اینکه قطعات دقیقاً در کدام قسمت برد قرار گرفته‌اند.
برای مثال، ممکن است مقاومت R1 در شماتیک کنار LED نمایش داده شود، اما روی برد واقعی چند سانتی‌متر از آن فاصله داشته باشد. اگر اتصال الکتریکی همان باشد، فاصله ظاهری قطعات در نقشه و برد الزاماً یکسان نیست.
| نوع نمایش | چه چیزی را نشان می‌دهد؟ | برای چه کاری مناسب است؟ |
|---|---|---|
| شماتیک | نماد قطعات، نام پایه‌ها و اتصال‌های الکتریکی | فهم عملکرد مدار و بررسی ارتباط قطعات |
| نقشه PCB | جای قطعات، پدها، مسیرهای مسی و لایه‌های برد | ساخت برد و بررسی مسیرهای فیزیکی |
| نقشه سیم‌کشی | اتصال فیزیکی سیم‌ها، سوکت‌ها یا ترمینال‌ها | مونتاژ و نصب تجهیزات |

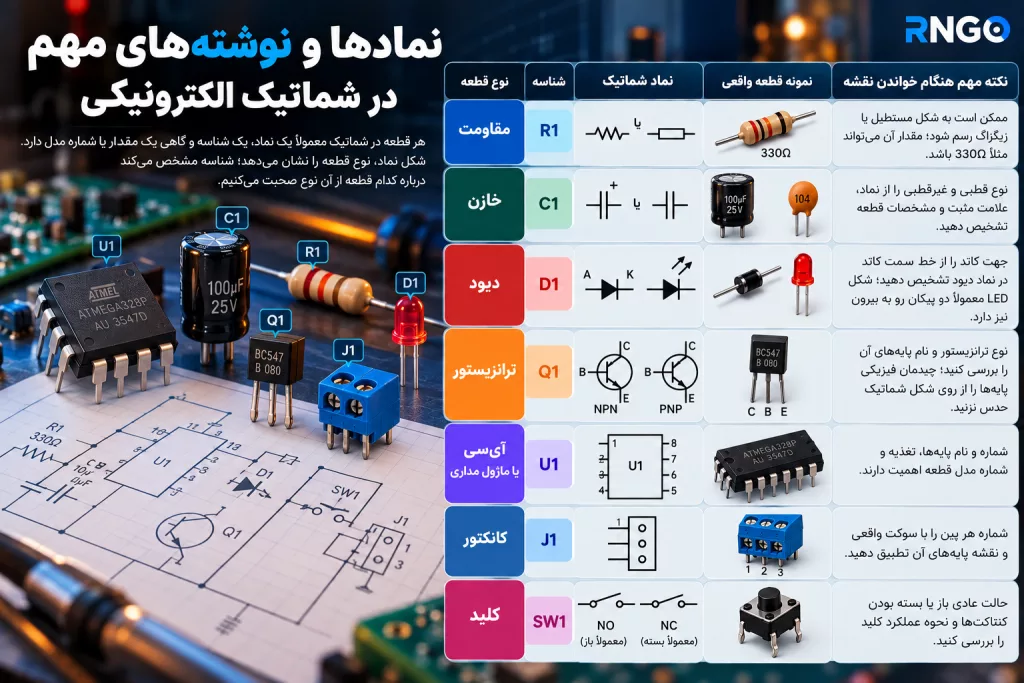

نمادها و نوشته‌های مهم در شماتیک الکترونیکی
هر قطعه در شماتیک معمولاً یک نماد، یک شناسه و گاهی یک مقدار یا شماره مدل دارد. شکل نماد، نوع قطعه را نشان می‌دهد؛ شناسه مشخص می‌کند درباره کدام قطعه از آن نوع صحبت می‌کنیم.
جدول نمادها و شناسه‌های پرکاربرد
| شناسه نمونه | قطعه | نکته مهم هنگام خواندن نقشه |
|---|---|---|
R1 |
مقاومت | ممکن است به شکل مستطیل یا زیگزاگ رسم شود؛ مقدار آن می‌تواند مثلاً 330Ω باشد. |
C1 |
خازن | نوع قطبی و غیرقطبی را از نماد، علامت مثبت و مشخصات قطعه تشخیص دهید. |
D1 |
دیود | جهت کاتد را از خطِ سمت کاتد در نماد دیود تشخیص دهید؛ شکل LED معمولاً دو پیکان رو به بیرون نیز دارد. |
Q1 |
ترانزیستور | نوع ترانزیستور و نام پایه‌های آن را بررسی کنید؛ چیدمان فیزیکی پایه‌ها را از روی شکل شماتیک حدس نزنید. |
U1 |
آی‌سی یا ماژول مداری | شماره و نام پایه‌ها، تغذیه و شماره مدل قطعه اهمیت دارند. |
J1 |
کانکتور | شماره هر پین را با سوکت واقعی و نقشه پایه‌های آن تطبیق دهید. |
SW1 |
کلید | حالت عادی باز یا بسته بودن کنتاکت‌ها و نحوه عملکرد کلید را بررسی کنید. |
حروف شناسه‌ها در بسیاری از نقشه‌ها مطابق قراردادهای رایج انتخاب می‌شوند، اما ممکن است بین پروژه‌ها و نرم‌افزارها تفاوت‌هایی وجود داشته باشد. بنابراین علاوه بر شناسه، نماد و نام کامل قطعه را نیز بررسی کنید.
📚 آموزش مرتبط
R1 را روی نقشه پیدا کردی؛ حالا مقدار مقاومت را چطور انتخاب کنی؟
شناخت نماد مقاومت فقط قدم اول است. تفاوت مقاومت ثابت و متغیر، کاربرد هرکدام و نکات انتخاب مقدار و توان را در این آموزش بخوان.
تفاوت شناسه قطعه، مقدار قطعه و شماره پایه چیست؟
اگر کنار یک مقاومت نوشته شده باشد R1 330Ω، عبارت R1 نام آن مقاومت در نقشه است و 330Ω مقدار نامی آن. اگر کنار یک آی‌سی نوشته شده باشد U1 و روی یکی از پایه‌های نماد عدد 3 دیده شود، عدد ۳ معمولاً شماره همان پایه در پکیج قطعه است؛ نه مقدار الکتریکی آن.
در نقشه‌های دارای آی‌سی، شماره پایه اهمیت زیادی دارد. ممکن است نماد شماتیکی برای خوانایی، پایه‌ها را با ترتیبی متفاوت از ترتیب قرارگیری فیزیکی آن‌ها روی بدنه آی‌سی نشان دهد.
⚠️ نماد قطعه را با ترتیب پایه‌های واقعی اشتباه نگیرید
برای اتصال ترانزیستور، رگولاتور، آی‌سی یا ماژول، شماره پایه‌ها را با دیتاشیت همان مدل و همان پکیج تطبیق دهید. شباهت ظاهری دو قطعه به معنی یکسان‌بودن ترتیب پایه‌های آن‌ها نیست.
چطور خطوط، نقاط اتصال و برچسب شبکه را بخوانیم؟
مهم‌ترین مهارت در خواندن شماتیک، تشخیص اتصال الکتریکی واقعی است. دو قطعه ممکن است در نقشه کنار هم باشند اما هیچ اتصالی نداشته باشند؛ در مقابل، دو پایه دور از هم می‌توانند با برچسب شبکه یکسان به هم متصل باشند.
۱. خط اتصال یا Wire
خطی که از پایه یک قطعه به پایه قطعه دیگر می‌رسد، معمولاً اتصال الکتریکی بین آن دو را نشان می‌دهد. برای تشخیص مسیر، خط را از خودِ پایه شروع کنید و تا انتهای آن دنبال کنید.
۲. نقطه اتصال یا Junction
در بسیاری از نقشه‌ها، نقطه توپر در محل انشعاب خطوط نشان می‌دهد که آن خطوط به یک شبکه الکتریکی مشترک متصل‌اند. بااین‌حال، نحوه نمایش اتصال ممکن است به نرم‌افزار و سبک ترسیم وابسته باشد؛ به‌خصوص در تقاطع‌های بدون نقطه، نباید صرفاً براساس ظاهر نتیجه‌گیری کرد.
۳. تقاطع خطوط بدون اتصال
اگر دو خط در نقشه از روی هم عبور کنند، لزوماً به هم متصل نیستند. در بسیاری از قراردادهای ترسیم، تقاطع بدون نقطه به معنی عدم اتصال است. برای اطمینان، نقطه‌های اتصال، نام شبکه و در صورت دسترسی، فایل اصلی شماتیک را بررسی کنید.
۴. برچسب شبکه یا Net Label
ممکن است در یک سمت شماتیک برچسب SDA کنار یک خط و در سمت دیگر همان برچسب کنار پایه قطعه دیگری دیده شود. در بسیاری از نرم‌افزارهای طراحی، این دو بخش به یک شبکه مشترک متصل‌اند؛ حتی اگر خطی بین آن‌ها رسم نشده باشد.
قواعد اتصال برچسب‌ها می‌تواند به محدوده صفحه، ساختار چندصفحه‌ای و تنظیمات پروژه وابسته باشد. هنگام خواندن نقشه‌های بزرگ، نام شبکه و محدوده اعتبار آن را بررسی کنید.
۵. علائم تغذیه و زمین
نمادهایی مانند VCC، +5V، +3V3 و GND معمولاً نام شبکه‌های تغذیه و مرجع مدار هستند. تمام نمادهای یکسانِ شبکه تغذیه در محدوده تعریف‌شده پروژه، می‌توانند بدون خط‌کشی مستقیم به هم متصل باشند.
GND همیشه به معنی اتصال مستقیم به زمین حفاظتی ساختمان نیست. در یک مدار باتری‌خور، GND معمولاً مرجع ولتاژ مدار است. همچنین نام‌هایی مانند AGND و DGND ممکن است برای بخش‌های متفاوت طراحی استفاده شوند و نباید بدون بررسی شماتیک، آن‌ها را یکی فرض کرد.
🧩 قدم بعدی یادگیری
می‌خواهی شماتیک خودت را رسم کنی؟
وقتی نمادها، پایه‌ها و شبکه‌های اتصال را شناختی، می‌توانی همین مفاهیم را در محیط طراحی مدار تمرین کنی. از مسیر آموزشی آلتیوم شروع کن و به‌تدریج سراغ رسم شماتیک برو.
روش شش‌مرحله‌ای خواندن شماتیک الکترونیکی
مرحله ۱: هدف مدار را مشخص کنید
از عنوان نقشه، نام پروژه و قطعات اصلی سرنخ بگیرید. آیا مدار یک منبع تغذیه، چشمک‌زن، تقویت‌کننده یا کنترلر است؟ دانستن هدف کلی کمک می‌کند بخش‌های ورودی، پردازش و خروجی را از هم جدا کنید.
مرحله ۲: منبع تغذیه و مرجع ولتاژ را پیدا کنید
نام شبکه‌های تغذیه، کانکتور ورودی، باتری، رگولاتور و GND را پیدا کنید. سپس بررسی کنید ولتاژ موردنیاز هر بخش چقدر است. جای نماد تغذیه روی صفحه الزاماً بالای نقشه نیست.
مرحله ۳: قطعات و مقادیر آن‌ها را بخوانید
شناسه قطعاتی مانند R1 و C1 را پیدا کنید و مقدار یا شماره مدل هرکدام را یادداشت کنید. اگر قطعه‌ای مانند آی‌سی یا ترانزیستور ناشناخته است، ابتدا نام پایه‌ها و عملکرد آن را از دیتاشیت بررسی کنید.
مرحله ۴: شبکه‌های متصل را مشخص کنید
از یک پایه شروع کنید و تمام خطوط، انشعاب‌ها و برچسب‌های هم‌نام مربوط به آن را دنبال کنید. این کار را برای پایه‌های مهم تکرار کنید تا معلوم شود هر پایه به کدام قطعات یا شبکه‌ها متصل است.
مرحله ۵: مسیر تغذیه و سیگنال را جداگانه تحلیل کنید
در یک مدار DC ساده، می‌توانید مسیر بسته جریان قراردادی را از مثبت منبع، از میان قطعات و به سمت مسیر بازگشت دنبال کنید. برای مدارهای دارای ورودی و خروجی، مسیر سیگنال را نیز از منبع سیگنال تا بخش خروجی بررسی کنید. جهت چیدمان نقشه به‌تنهایی جهت جریان یا سیگنال را تعیین نمی‌کند.
مرحله ۶: شماره پایه، قطبیت و محدودیت قطعات را بررسی کنید
قبل از ساخت مدار، جهت دیود و خازن قطبی، پایه‌های تغذیه آی‌سی، ترتیب پایه‌های کانکتور و مشخصات ولتاژ و جریان را کنترل کنید. اگر شماتیک را روی بردبورد پیاده می‌کنید، هر اتصال را با شماره پایه واقعی قطعه تطبیق دهید.
مثال عملی: خواندن شماتیک یک مدار LED
فرض کنید شماتیک ساده‌ای شامل یک منبع ۵ ولت DC، یک مقاومت ۳۳۰ اهم و یک LED داریم. اتصال‌ها به این صورت‌اند:
+5V ─── R1 (330Ω) ─── D1 (LED) ─── GND
A →|─ Kدر این نمایش، R1 شناسه مقاومت و 330Ω مقدار آن است. D1 شناسه LED است؛ A به آند و K به کاتد اشاره دارد. نمایش متنی بالا صرفاً ترتیب اتصال‌ها را نشان می‌دهد؛ برای ساخت، جهت LED را با نماد دقیق شماتیک و مشخصات قطعه تطبیق دهید.
گام اول: منبع تغذیه را شناسایی کنید
ابتدای مسیر به شبکه +5V و انتهای آن به GND متصل است. در این مثال، اختلاف پتانسیل تغذیه ۵ ولت است.
گام دوم: اتصال قطعات را بخوانید
یک سر مقاومت R1 به مثبت منبع و سر دیگر آن به آند LED متصل است. کاتد LED نیز به GND وصل می‌شود. پس مقاومت و LED در این مدار به‌صورت سری قرار گرفته‌اند.
گام سوم: نقش هر قطعه را تشخیص دهید
LED هنگام بایاس مستقیم و عبور جریان مناسب نور تولید می‌کند. مقاومت سری، جریان مدار را محدود می‌کند تا LED مستقیماً به منبع ۵ ولت متصل نباشد.
گام چهارم: مقدار مقاومت را بررسی کنید
اگر افت ولتاژ LED را برای این مثال حدود ۲ ولت فرض کنیم، جریان تقریبی مدار چنین است:
I ≈ (5V − 2V) / 330Ω ≈ 9.1mA
این عدد یک تخمین آموزشی است. افت ولتاژ واقعی LED با مدل، رنگ، جریان و دما تغییر می‌کند؛ برای انتخاب نهایی باید مشخصات همان LED و محدوده ولتاژ منبع بررسی شود.
🔧 از نقشه تا مدار واقعی
شماتیک LED را فهمیدی؛ قطعات ساختش را داری؟
برای اجرای همین تمرین به LED، مقاومت مناسب، بردبورد و سیم جامپر نیاز داری. قبل از تهیه قطعات، ولتاژ منبع و جریان موردنظر LED را بررسی کن تا مقدار مقاومت را درست انتخاب کنی.
گام پنجم: شماتیک را به اتصال روی بردبورد تبدیل کنید
در مدار بی‌برق، یک سر مقاومت را به ریل مثبت ۵ ولت و سر دیگر آن را به ردیفی متصل کنید که آند LED در آن قرار دارد. کاتد LED را به ریل GND وصل کنید. پیش از روشن‌کردن منبع، پیوستگی اتصال‌ها و نبود اتصال کوتاه بین ریل مثبت و زمین را بررسی کنید.
نکته ایمنی برای تمرین اول
این تمرین را فقط با منبع DC کم‌ولتاژ و دارای محدودیت جریان مناسب انجام دهید. مدار نمونه برای اتصال مستقیم به برق شهر طراحی نشده است. هنگام جابه‌جایی قطعات روی بردبورد، تغذیه را قطع کنید.
🔧 اولین شماتیک خود را به مدار واقعی تبدیل کنید
برای اجرای تمرین LED به یک بردبورد، سیم جامپر، LED، مقاومت مناسب و منبع تغذیه کم‌ولتاژ نیاز دارید. قبل از تهیه قطعات، ولتاژ منبع و مقدار مقاومت را با مدار انتخابی خود تطبیق دهید.
اشتباهات رایج هنگام خواندن نقشه مدار
| اشتباه | روش درست بررسی |
|---|---|
| فرض اتصال در هر تقاطع دو خط | نقطه اتصال، برچسب شبکه و قواعد ترسیم همان نقشه را بررسی کنید. |
| یکی دانستن GND با منفی هر منبع | مرجع ولتاژ و نحوه اتصال منابع را از روی شبکه‌های مدار مشخص کنید. |
| حدس‌زدن پایه‌های واقعی از جای نماد | شماره پایه شماتیک را با دیتاشیت مدل و پکیج واقعی تطبیق دهید. |
| نادیده‌گرفتن جهت دیود و خازن قطبی | آند، کاتد، علامت مثبت و مشخصات قطعه را بررسی کنید. |
| تکیه بر چیدمان چپ‌به‌راست نقشه | اتصال واقعی شبکه‌ها و عملکرد قطعات را دنبال کنید، نه صرفاً جهت رسم آن‌ها را. |
| فرض اتصال همه برچسب‌های مشابه در هر صفحه | محدوده اعتبار برچسب‌ها و ساختار چندصفحه‌ای پروژه را بررسی کنید. |
تمرین برای یادگیری خواندن شماتیک الکترونیکی
برای تثبیت این مهارت، یک مدار ساده انتخاب کنید و بدون نگاه‌کردن به تصویر برد نهایی، از روی شماتیک آن به پرسش‌های زیر پاسخ دهید:
- منبع تغذیه و مرجع ولتاژ مدار کدام‌اند؟
- هر قطعه چه شناسه و مقداری دارد؟
- کدام پایه‌ها مستقیماً به یک شبکه مشترک متصل‌اند؟
- آیا قطعه‌ای جهت نصب یا قطبیت مشخص دارد؟
- اگر یک اتصال قطع شود، کدام بخش مدار از کار می‌افتد؟
بعد از پاسخ‌دادن، مدار را در یک نرم‌افزار شبیه‌سازی مناسب یا روی بردبورد، با تغذیه ایمن و محدودشده، پیاده کنید. اگر نتیجه با انتظار شما متفاوت بود، ابتدا اتصال‌ها، جهت قطعات و شماره پایه‌ها را با شماتیک مقایسه کنید.
پیشنهاد برای تصویر آموزشی این بخش
یک تصویر دو قسمتی قرار دهید: سمت راست، شماتیک دقیق مدار LED با برچسب‌های +5V، R1، D1 و GND؛ سمت چپ، همان مدار روی بردبورد با رنگ‌بندی مشخص سیم‌ها. هر اتصال در دو تصویر باید دقیقاً با دیگری تطبیق داشته باشد.
سؤالات متداول
آیا برای خواندن شماتیک باید همه نمادهای الکترونیکی را حفظ کنیم؟
خیر. ابتدا نماد قطعات پرکاربرد، شناسه‌ها، خطوط اتصال، برچسب شبکه و علائم تغذیه را یاد بگیرید. هنگام برخورد با قطعه ناشناخته، نماد و شماره مدل آن را در دیتاشیت یا راهنمای نرم‌افزار بررسی کنید.
آیا دو خطی که در شماتیک از روی هم رد می‌شوند به هم متصل‌اند؟
نه لزوماً. در بسیاری از نقشه‌ها نقطه توپر نشان‌دهنده اتصال در محل انشعاب است و تقاطع بدون نقطه اتصال ندارد؛ اما برای اطمینان باید قرارداد ترسیم و نام شبکه‌های همان نقشه را بررسی کنید.
آیا می‌توان از روی شماتیک، مدار را مستقیماً روی بردبورد ساخت؟
برای بسیاری از مدارهای ساده کم‌ولتاژ بله؛ به شرطی که شماره پایه‌ها، قطبیت، ولتاژ و جریان مجاز قطعات را بررسی کنید. شماتیک جای فیزیکی قطعات را تعیین نمی‌کند، بنابراین لازم است اتصال‌های الکتریکی آن را به ردیف‌ها و ریل‌های بردبورد تبدیل کنید.
قدم بعدی بعد از یادگیری شماتیک چیست؟
حالا می‌توانی یک مدار ساده را از روی نقشه تحلیل کنی. مسیر بعدی را متناسب با هدفت انتخاب کن:
با محیط طراحی شماتیک آشنا شو و اتصال قطعات را در نرم‌افزار تمرین کن.
قطعات مدار نمونه را مشخص کن و با بردبورد، LED و مقاومت مناسب، اتصال‌های شماتیک را در عمل تمرین کن.
جمع‌بندی
برای خواندن شماتیک الکترونیکی لازم نیست از همان ابتدا مدارهای پیچیده را تحلیل کنید. از یک مدار ساده شروع کنید: نمادها و شناسه‌ها را بخوانید، منبع تغذیه را پیدا کنید، شبکه‌های متصل را مشخص کنید و شماره پایه‌ها را با قطعات واقعی تطبیق دهید.
اگر بتوانید بدون دیدن برد نهایی توضیح دهید مقاومت R1، دیود D1 و منبع تغذیه در مثال این مقاله چگونه به هم وصل شده‌اند، اولین قدم عملی را برداشته‌اید. قدم بعدی، تمرین همین روش روی مدارهای دارای کلید، ترانزیستور و آی‌سی است.
