فرض کنید مقدار یک سنسور روی نمایشگر مدام بالا و پایین می‌رود، با روشن‌شدن موتور میکروکنترلر ریست می‌شود یا از خروجی مدار صوتی صدای وزوز می‌شنوید. یکی از علت‌های احتمالی این مشکلات، نویز در مدارهای الکترونیکی است؛ اما راه‌حل هر سه مشکل لزوماً یکسان نیست.
برای کاهش نویز، ابتدا باید مشخص کنید اختلال از کجا وارد مدار می‌شود: منبع تغذیه، سیم‌های ورودی و خروجی، مسیر زمین، قطعات داخلی یا میدان‌های الکترومغناطیسی اطراف. در این راهنما، نشانه‌های رایج نویز، روش پیدا کردن منشأ آن و راهکارهای عملی برای مدارهای سنسوری، دیجیتال و آنالوگ را بررسی می‌کنیم.
ابتدا ولتاژ تغذیه و اتصال زمین را بررسی کنید. سپس مدار را با خاموش‌کردن موقت بارهای پرنویز، کوتاه‌کردن سیم‌های ورودی و بررسی محل خازن‌های دکوپلینگ آزمایش کنید. اگر منشأ اختلال مشخص شد، متناسب با آن از فیلتر، اصلاح مسیرهای PCB، کابل مناسب، شیلد یا ایزولاسیون استفاده کنید. اضافه‌کردن تصادفی خازن و فریت بید بدون شناسایی مشکل، روش مطمئنی نیست.
نویز در مدارهای الکترونیکی چیست و چه نشانه‌هایی دارد؟
نویز، مؤلفه ناخواسته‌ای است که به سیگنال موردنظر اضافه می‌شود یا اندازه‌گیری و عملکرد مدار را تحت تأثیر قرار می‌دهد. منشأ آن می‌تواند در خود قطعات باشد یا از بخش دیگری از مدار و محیط اطراف وارد شود.
برای مثال، اگر خروجی واقعی یک سنسور تقریباً ثابت باشد اما مقدار خوانده‌شده توسط ADC پیوسته تغییر کند، باید بررسی کنید این تغییرات ناشی از نویز ورودی، مرجع ولتاژ، تغذیه، نحوه نمونه‌برداری یا تغییر واقعی کمیت اندازه‌گیری‌شده است. صرف نوسان عدد نمایشگر، به‌تنهایی منشأ مشکل را مشخص نمی‌کند.
نشانه‌های رایج نویز در مدار
- نوسان غیرمنتظره مقدار سنسور یا خروجی ADC؛
- شنیده‌شدن وزوز یا صدای اضافی در مدار صوتی؛
- ریست یا عملکرد نامنظم میکروکنترلر هنگام روشن‌شدن بارهایی مانند موتور و رله؛
- خطاهای ارتباطی یا دریافت داده نادرست در سیم‌کشی‌های طولانی؛
- فعال‌شدن ناخواسته ورودی‌های دیجیتال یا تشخیص اشتباه لبه پالس.
انواع نویز در مدارهای الکترونیکی؛ همه اختلال‌ها یک منشأ ندارند
| نوع اختلال | منشأ یا ویژگی | نکته کاربردی |
|---|---|---|
| نویز حرارتی | رفتار تصادفی حامل‌های بار در عناصر مقاومتی | در مدارهای اندازه‌گیری حساس، پهنای باند و مقدار مقاومت اهمیت دارند. |
| نویز فلیکر یا 1/f | نویز ذاتی برخی قطعات که در فرکانس‌های پایین برجسته‌تر است | در انتخاب تقویت‌کننده برای سیگنال‌های کم‌فرکانس باید بررسی شود. |
| نویز شات | ماهیت گسسته عبور بار در برخی ساختارهای الکترونیکی | بیشتر در تحلیل مدارهای کم‌سیگنال و حساس مطرح می‌شود. |
| ریپل و اختلال تغذیه | تغییرات ناخواسته ولتاژ تغذیه، از جمله مؤلفه‌های ناشی از یکسوسازی یا کلیدزنی | ابتدا ولتاژ را نزدیک پایه تغذیه مصرف‌کننده بررسی کنید، نه فقط خروجی منبع را. |
| تداخل الکترومغناطیسی (EMI) | انتقال اختلال از منبعی دیگر از راه رسانش یا کوپل‌شدن میدان‌ها | مسیر کابل، حلقه جریان، شیلد و چیدمان PCB را بررسی کنید. |
تفاوت مهم: ریپل تغذیه معمولاً به تغییرات ناخواسته ولتاژ منبع گفته می‌شود؛ EMI به سازوکار تداخل الکترومغناطیسی اشاره دارد؛ و نویز ذاتی، از رفتار خود قطعات ناشی می‌شود. ممکن است همه این موارد در خروجی مدار به شکل «نوسان» دیده شوند، اما روش کاهش آن‌ها متفاوت است.
چگونه منبع نویز مدار را پیدا کنیم؟
پیش از انتخاب قطعه فیلتر، زمان وقوع اختلال را ثبت کنید: آیا نویز دائمی است یا فقط هنگام روشن‌شدن موتور، رله، نمایشگر یا منبع تغذیه سوئیچینگ ظاهر می‌شود؟ همین مشاهده می‌تواند محدوده عیب‌یابی را کوچک کند.
جدول تشخیص سریع نویز بر اساس علامت مدار
| علامت | مواردی که باید بررسی شوند | آزمایش اولیه |
|---|---|---|
| ریست میکروکنترلر هنگام روشن‌شدن موتور | افت لحظه‌ای تغذیه، جریان راه‌اندازی، زمین مشترک و اختلال ناشی از کلیدزنی | ولتاژ را نزدیک پایه تغذیه میکروکنترلر، هم‌زمان با روشن‌شدن موتور بررسی کنید. |
| نوسان مقدار سنسور | سیم بلند، مرجع ADC، تغذیه سنسور و امپدانس ورودی | با ورودی ثابت و سیم کوتاه‌تر آزمایش کنید و نتیجه را مقایسه کنید. |
| وزوز خروجی صوتی | تغذیه، سیم ورودی، اتصال شیلد و مسیر بازگشت جریان | با رعایت شرایط ایمن، ورودی را از منبع سیگنال جدا و تغییر نویز را بررسی کنید. |
| خطای ارتباط در کابل بلند | نوع رابط، طول و مسیر کابل، مرجع زمین و ترمینیشن | ارتباط را با کابل کوتاه‌تر و مسیر دور از سیم‌های قدرت مقایسه کنید. |
چهار مرحله عیب‌یابی پیش از تغییر مدار
- شرایط وقوع مشکل را ثبت کنید: مشخص کنید اختلال با روشن‌شدن کدام بار یا تغییر کدام وضعیت شروع می‌شود.
- تغذیه را بررسی کنید: ولتاژ را در محل مصرف‌کننده اندازه بگیرید. مولتی‌متر برای بررسی مقدار متوسط و افت‌های نسبتاً کند مفید است؛ برای دیدن پالس‌های سریع معمولاً به اسیلوسکوپ و روش پروب‌گذاری مناسب نیاز دارید.
- مسیر ورودی را جداگانه آزمایش کنید: در صورت امکان، سنسور یا کابل بلند را موقتاً با ورودی آزمایشی مشخص جایگزین کنید. اگر مشکل از بین رفت، سیم‌کشی و بخش ورودی را دقیق‌تر بررسی کنید.
- هر بار فقط یک تغییر اعمال کنید: مثلاً ابتدا مسیر سیم را عوض کنید و نتیجه را ثبت کنید؛ سپس سراغ فیلتر بروید. تغییر هم‌زمان چند بخش، پیدا کردن علت واقعی بهبود را دشوار می‌کند.
گیره زمین بسیاری از پروب‌های اسیلوسکوپ رومیزی به ارت حفاظتی متصل است. آن را بدون بررسی ساختار مدار به نقطه‌ای از برق شهر یا مدار غیرایزوله وصل نکنید؛ این کار می‌تواند اتصال کوتاه و خطر برق‌گرفتگی ایجاد کند. برای اندازه‌گیری مدارهای متصل به برق شهر از روش و تجهیزات مناسب همان کاربرد استفاده کنید.
روش‌های عملی کاهش نویز در مدارهای الکترونیکی
۱. بررسی تغذیه و کاهش افت ولتاژ لحظه‌ای
اگر اختلال هم‌زمان با روشن‌شدن یک بار پرمصرف رخ می‌دهد، ابتدا ظرفیت منبع تغذیه، جریان راه‌اندازی بار، مقاومت سیم‌ها و مسیر مشترک تغذیه را بررسی کنید. یک منبع با ولتاژ نامی درست، لزوماً در برابر تغییر ناگهانی جریانِ بار عملکرد مناسبی ندارد.
در مدارهایی که بخش حساس و بار پرنویز از یک منبع استفاده می‌کنند، اصلاح سیم‌کشی و مسیر بازگشت جریان، استفاده از دکوپلینگ مناسب و در صورت نیاز جداسازی مسیر تغذیه بخش حساس می‌تواند مؤثر باشد. انتخاب رگولاتور یا فیلتر باید با توجه به جریان مصرفی، افت ولتاژ مجاز و فرکانس اختلال انجام شود.
۲. نصب صحیح خازن دکوپلینگ کنار پایه تغذیه آی‌سی
خازن دکوپلینگ بین پایه تغذیه و زمین آی‌سی قرار می‌گیرد تا مسیر کوتاهی برای جریان‌های گذرای محلی فراهم کند و تغییرات سریع ولتاژ تغذیه را کاهش دهد. برای بسیاری از آی‌سی‌های عمومی، خازن سرامیکی ۱۰۰ نانوفاراد در نزدیکی پایه تغذیه انتخاب رایجی است؛ اما مقدار و تعداد نهایی باید با دیتاشیت قطعه و طراحی برد هماهنگ باشد.
محل نصب از خود عدد خازن مهم‌تر است: اگر خازن با مسیرهای بلند به آی‌سی و زمین وصل شود، اندوکتانس این مسیرها اثر آن را در فرکانس‌های بالا محدود می‌کند. برای تغییرات کندتر یا جریان‌های گذرای بزرگ‌تر، ممکن است خازن با ظرفیت بیشتر نیز در مسیر تغذیه لازم باشد.
قبل از خرید خازن، ولتاژ کاری، ظرفیت، نوع دی‌الکتریک و محل نصب آن را مشخص کنید. برای مدارهای حساس، مشخصات پیشنهادی دیتاشیت آی‌سی را مبنای انتخاب قرار دهید.
۳. استفاده از فیلتر متناسب با فرکانس سیگنال و نویز
فیلتر باید مؤلفه ناخواسته را تضعیف کند، بدون اینکه اطلاعات موردنیاز سیگنال را از بین ببرد. برای نمونه، اگر خروجی سنسور به‌آرامی تغییر می‌کند و اختلال عمدتاً در فرکانس‌های بالاتر رخ می‌دهد، یک فیلتر پایین‌گذر ممکن است مناسب باشد. اما همین فیلتر در سیگنال پالسی سریع می‌تواند لبه‌ها را کند کند و تشخیص زمان پالس را مختل کند.
در فیلتر RC پایین‌گذر ساده، فرکانس قطع تقریبی از رابطه زیر به دست می‌آید:
fc = 1 / (2πRC)
برای مثال، اگر مقاومت ۱ کیلو‌اهم و خازن ۱۰۰ نانوفاراد انتخاب شود، فرکانس قطع تقریبی حدود ۱٫۶ کیلوهرتز خواهد بود. این فقط یک مثال محاسباتی است؛ مناسب‌بودن آن برای سنسور شما به پهنای باند سیگنال، امپدانس منبع و مشخصات ورودی ADC بستگی دارد.

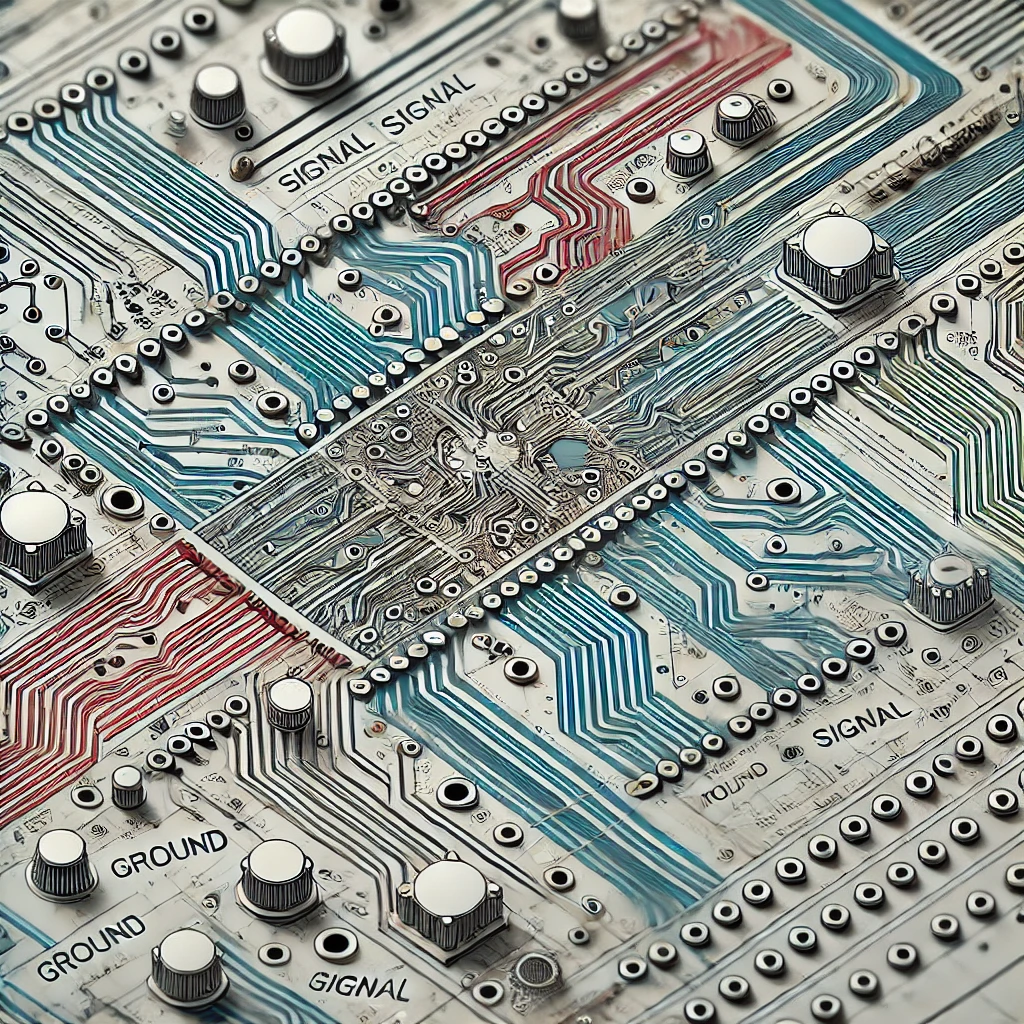

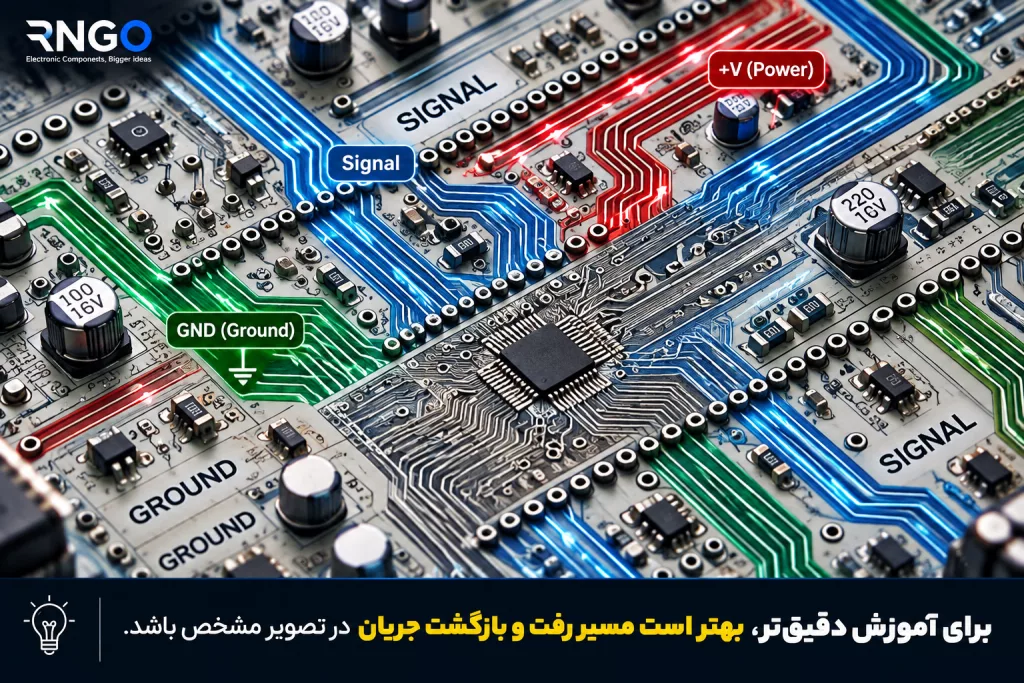

۴. طراحی صحیح مسیر زمین و بازگشت جریان در PCB
جریان هر سیگنال باید از مسیری به منبع خود بازگردد. اگر مسیر رفت و برگشت جریان از هم فاصله زیادی داشته باشند، سطح حلقه بزرگ‌تر می‌شود و احتمال کوپل‌شدن اختلال افزایش می‌یابد.
- مسیرهای پرجریان و کلیدزنی سریع را از ورودی‌های آنالوگ حساس دور نگه دارید.
- برای سیگنال‌های سریع، مسیر بازگشت پیوسته و نزدیک به مسیر سیگنال فراهم کنید.
- خازن‌های دکوپلینگ را نزدیک پایه‌های مربوط قرار دهید و اتصال زمین آن‌ها را کوتاه نگه دارید.
- مسیر بازگشت جریان موتور یا بار پرمصرف را طوری طراحی کنید که از ناحیه مرجع سنسور حساس عبور نکند.
آیا باید زمین آنالوگ و دیجیتال را جدا کنیم؟ پاسخ به نوع آی‌سی، جریان‌ها و ساختار برد بستگی دارد. در بعضی طراحی‌ها جداسازی ناحیه‌های جریان و اتصال کنترل‌شده آن‌ها لازم است؛ در طراحی‌های دیگر، صفحه زمین پیوسته انتخاب مناسب‌تری است. ایجاد شکاف زیر مسیر سیگنال، بدون بررسی مسیر بازگشت، می‌تواند وضعیت نویز را بدتر کند.
۵. اصلاح کابل‌کشی، استفاده از زوج به‌هم‌تابیده و شیلد
سیم‌های بلند می‌توانند اختلال محیطی را دریافت کنند. تا جای ممکن، سیم سنسور را از کابل موتور، رله و مسیرهای جریان بالا دور نگه دارید. در ارتباطات تفاضلی سازگار، استفاده از زوج به‌هم‌تابیده به کاهش اثر اختلال‌های القاشده کمک می‌کند.
کابل شیلددار نیز در شرایط مناسب می‌تواند کوپل‌شدن تداخل را کاهش دهد؛ اما نحوه اتصال شیلد به نوع سیگنال، فرکانس، ساختار زمین و تجهیزات دو سر کابل بستگی دارد. اتصال شیلد در یک سر یا هر دو سر، قانون یکسانی برای تمام کاربردها نیست.

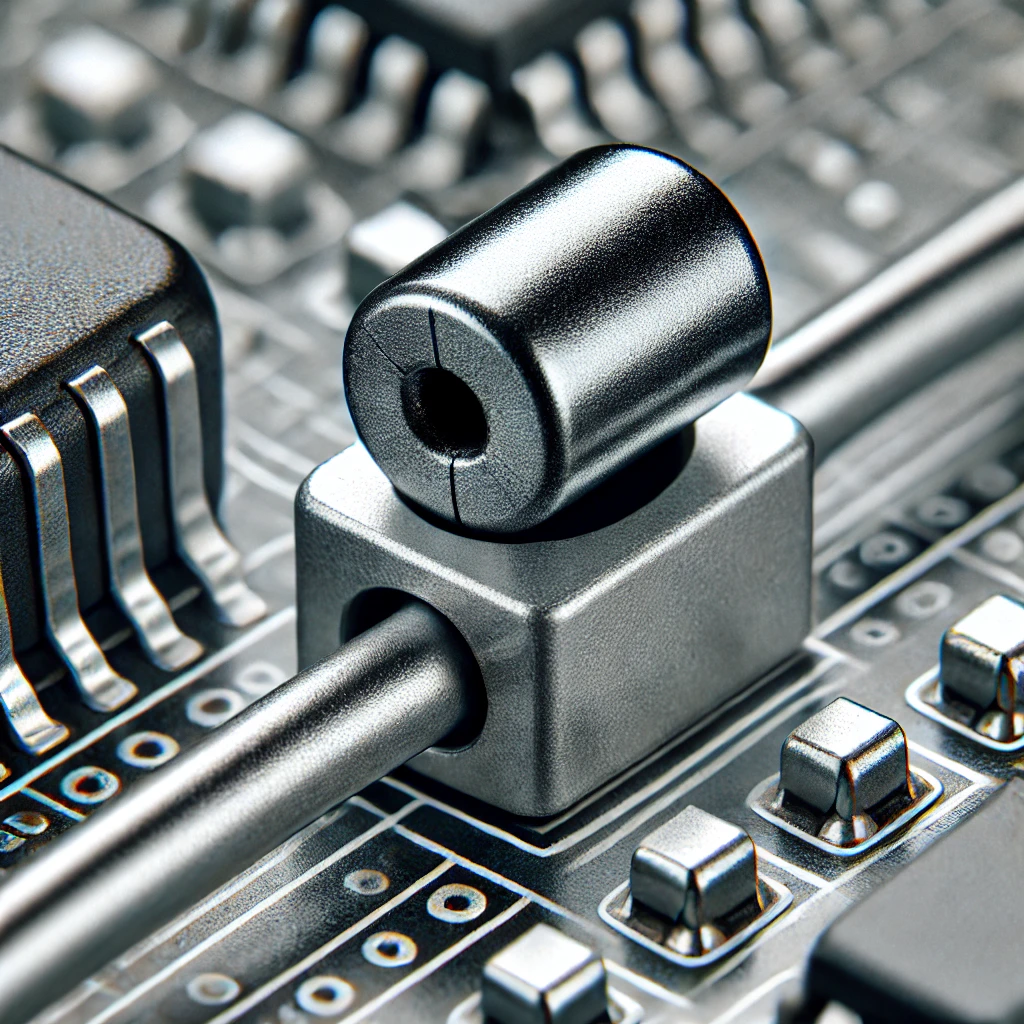

۶. استفاده هدفمند از سلف و فریت بید
فریت بید در محدوده‌ای از فرکانس‌ها، امپدانس مسیر را افزایش می‌دهد و می‌تواند بخشی از فیلتر نویز فرکانس بالا باشد. بااین‌حال، انتخاب آن فقط بر اساس اندازه ظاهری یا یک عدد امپدانس کافی نیست. منحنی امپدانس بر حسب فرکانس، جریان مجاز، مقاومت DC و رفتار قطعه تحت بایاس جریان باید بررسی شود.
اگر مشکل اصلی افت ولتاژ لحظه‌ای هنگام راه‌اندازی موتور باشد، اضافه‌کردن فریت بید به‌تنهایی مشکل را حل نمی‌کند و حتی انتخاب نامناسب آن ممکن است افت ولتاژ بیشتری ایجاد کند.
پیش از انتخاب، فرکانس اختلال، جریان عبوری، مقاومت DC و ابعاد قطعه را مشخص کن. سلف و فریت بید جایگزین مستقیم یکدیگر نیستند.
۷. استفاده از ورودی تفاضلی و ایزولاسیون در جای مناسب
در اندازه‌گیری تفاضلی، مدار اختلاف دو ورودی را اندازه می‌گیرد. اگر اختلال مشابهی به هر دو مسیر وارد شود و ورودی‌ها و سیم‌کشی به‌درستی طراحی شده باشند، بخشی از نویز مشترک تضعیف می‌شود. میزان این تضعیف به مشخصات تقویت‌کننده، تقارن مسیرها و محدوده ولتاژ مشترک مجاز بستگی دارد.
ایزولاسیون گالوانیکی نیز در بعضی ارتباطات صنعتی و مدارهای دارای اختلاف پتانسیل زمین کاربرد دارد. اپتوکوپلر یا ایزولاتور دیجیتال می‌تواند ارتباط سیگنال را بدون اتصال رسانای مستقیم بین دو بخش برقرار کند؛ بااین‌حال، ایزولاسیون به‌خودی‌خود تمام مسیرهای کوپل‌شدن نویز را حذف نمی‌کند و طراحی تغذیه و چیدمان همچنان مهم است.
مثال عملی: چرا با روشن‌شدن موتور، مقدار سنسور نوسان می‌کند؟
فرض کنید یک میکروکنترلر مقدار یک سنسور آنالوگ را می‌خواند و هم‌زمان یک موتور DC را کنترل می‌کند. وقتی موتور روشن می‌شود، عدد سنسور تغییر غیرعادی پیدا می‌کند. به‌جای اضافه‌کردن فوری خازن به خروجی سنسور، این مسیر را بررسی کنید:
- ابتدا خود سنسور را ثابت نگه دارید: مطمئن شوید تغییر عدد ناشی از تغییر واقعی کمیت اندازه‌گیری‌شده نیست.
- ولتاژ تغذیه و مرجع ADC را بررسی کنید: ببینید هنگام راه‌اندازی موتور افت یا جهش ولتاژ رخ می‌دهد یا نه.
- مسیر جریان موتور را بررسی کنید: سیم و مسیر بازگشت موتور نباید افت ولتاژ قابل‌توجهی در مرجع زمین بخش اندازه‌گیری ایجاد کند.
- سیم سنسور را از مسیر موتور دور کنید: آزمایش را با سیم کوتاه‌تر یا مسیر متفاوت تکرار کنید.
- اگر مشکل همچنان باقی بود، فیلتر را طراحی کنید: با توجه به سرعت تغییر واقعی سیگنال و مشخصات ورودی ADC، فیلتر مناسب را انتخاب کنید.
این ترتیب کمک می‌کند مشخص شود مشکل از تغذیه است، از کوپل‌شدن اختلال به سیم سنسور می‌آید یا به تنظیمات و مدار ورودی ADC مربوط می‌شود. راه‌حل نهایی ممکن است ترکیبی از اصلاح سیم‌کشی، دکوپلینگ و فیلتر باشد.
اشتباهات رایج هنگام کاهش نویز مدار
| اشتباه | روش بهتر |
|---|---|
| افزودن خازن بزرگ بدون بررسی منشأ اختلال | ابتدا تغذیه، فرکانس اختلال و اثر خازن بر راه‌اندازی و پایداری مدار را بررسی کنید. |
| اتصال تمام زمین‌ها با سیم‌های بلند و مشترک | مسیر بازگشت جریان‌های پرقدرت و سیگنال‌های حساس را آگاهانه طراحی کنید. |
| استفاده از فیلتر بدون توجه به پهنای باند سیگنال | فرکانس قطع را طوری انتخاب کنید که اطلاعات لازم سیگنال حفظ شود. |
| فرض اینکه شیلد یا فریت بید تمام نویز را حذف می‌کند | ابتدا مسیر ورود نویز و محدوده فرکانسی آن را مشخص کنید. |
| اندازه‌گیری با اتصال نامناسب پروب | از اتصال کوتاه زمین پروب و روش اندازه‌گیری متناسب با مدار استفاده کنید. |
سؤالات متداول درباره نویز مدارهای الکترونیکی
آیا خازن ۱۰۰ نانوفاراد نویز همه مدارها را برطرف می‌کند؟
خیر. این خازن برای دکوپلینگ محلی بسیاری از آی‌سی‌ها کاربرد دارد، اما مقدار مناسب، محل نصب و نیاز به خازن‌های دیگر به دیتاشیت قطعه، نوع اختلال و طراحی تغذیه بستگی دارد.
چرا نویز سنسور با روشن‌شدن موتور بیشتر می‌شود؟
افت ولتاژ تغذیه، عبور جریان موتور از مسیر زمین مشترک، کلیدزنی درایور و القای اختلال به سیم سنسور از علت‌های احتمالی هستند. برای تشخیص، تغذیه، مسیر جریان موتور و سیم ورودی سنسور را جداگانه آزمایش کنید.
برای کاهش نویز، شیلد بهتر است یا فیلتر؟
پاسخ به مسیر ورود اختلال بستگی دارد. شیلد برای کاهش بعضی انواع کوپل‌شدن تداخل کاربرد دارد؛ فیلتر برای تضعیف مؤلفه‌های فرکانسی ناخواسته در مسیر سیگنال یا تغذیه استفاده می‌شود. گاهی اصلاح سیم‌کشی و زمین پیش از هر دو لازم است.
جمع‌بندی
برای کاهش نویز در مدارهای الکترونیکی، اول منشأ اختلال را پیدا کنید و بعد راه‌حل انتخاب کنید. اگر مشکل هم‌زمان با روشن‌شدن بار رخ می‌دهد، از تغذیه و مسیر بازگشت جریان شروع کنید؛ اگر فقط ورودی سنسور نوسان دارد، سیم‌کشی، مرجع ADC و پهنای باند سیگنال را بررسی کنید. دکوپلینگ، فیلتر، شیلد و فریت بید زمانی مؤثرترند که برای یک مشکل مشخص انتخاب شده باشند.
