آی‌سی چیست و چرا در مدار استفاده می‌شود؟
IC مخفف Integrated Circuit یا مدار مجتمع است. در یک IC تعداد زیادی عنصر الکترونیکی مانند ترانزیستور، مقاومت، دیود و در بعضی ساختارها خازن روی یک Die نیمه‌هادی ساخته می‌شوند و سپس Die داخل یک پکیج مناسب قرار می‌گیرد.
یک آی‌سی ممکن است عملکرد بسیار ساده‌ای مثل اجرای چند گیت منطقی داشته باشد یا سیستم بسیار پیچیده‌ای شامل پردازنده، حافظه، ارتباطات و واحدهای جانبی را در خود جای دهد.
استفاده از مدار مجتمع باعث می‌شود بسیاری از عملکردهایی که در گذشته به تعداد زیادی قطعه مجزا نیاز داشتند، در فضای بسیار کوچک‌تری پیاده‌سازی شوند.

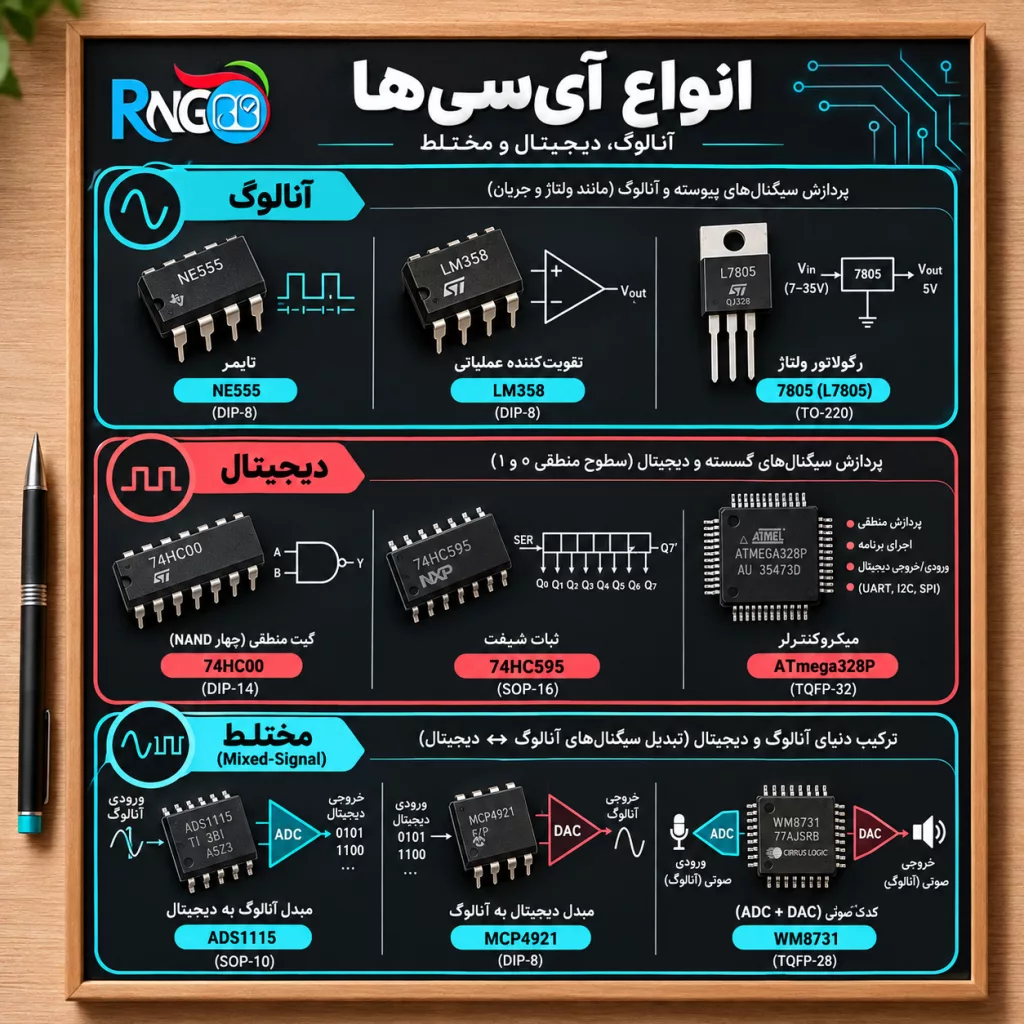

انواع آی‌سی بر اساس نوع سیگنال
یکی از رایج‌ترین روش‌های تقسیم‌بندی انواع آی‌سی، بررسی نوع سیگنالی است که قطعه با آن کار می‌کند.
۱. آی‌سی آنالوگ یا Analog IC
آی‌سی‌های آنالوگ با سیگنال‌هایی کار می‌کنند که مقدار آن‌ها می‌تواند در یک بازه به‌صورت پیوسته تغییر کند. تقویت‌کننده‌های عملیاتی، Comparatorها، Voltage Referenceها و بسیاری از مدارهای مدیریت توان در این گروه قرار می‌گیرند.
برای مثال LM358 یک Op-Amp دوکاناله است که در مدارهای تقویت سیگنال، فیلتر، اندازه‌گیری و Conditioning سیگنال استفاده می‌شود.
۲. آی‌سی دیجیتال یا Digital IC
آی‌سی دیجیتال اطلاعات را به شکل حالت‌های منطقی پردازش می‌کند. این حالت‌ها معمولاً با LOW و HIGH یا همان صفر و یک منطقی نمایش داده می‌شوند.
نکته مهم این است که صفر و یک در عمل با محدوده‌هایی از ولتاژ تعریف می‌شوند. بنابراین هنگام اتصال دو IC دیجیتال باید Logic Level ورودی و خروجی آن‌ها با یکدیگر سازگار باشد.
گیت‌های منطقی، Flip-Flop، Counter، Shift Register، حافظه‌ها و بسیاری از پردازنده‌ها نمونه‌هایی از مدارهای دیجیتال هستند.
۳. آی‌سی Mixed-Signal
Mixed-Signal IC هم بخش آنالوگ و هم بخش دیجیتال دارد. این دسته نقش مهمی در اتصال دنیای واقعی به پردازنده‌های دیجیتال دارد.
برای مثال ADC یک سیگنال آنالوگ را به داده دیجیتال تبدیل می‌کند و DAC داده دیجیتال را به سیگنال آنالوگ تبدیل می‌کند.
| دسته | نوع سیگنال | نمونه | کاربرد |
|---|---|---|---|
| Analog | پیوسته | LM358 | تقویت و پردازش سیگنال |
| Digital | سطوح منطقی | 74HC595 | منطق و پردازش دیجیتال |
| Mixed-Signal | آنالوگ + دیجیتال | ADC / DAC | تبدیل و پردازش سیگنال |
انواع آی‌سی بر اساس کاربرد
برای طراح مدار، تعمیرکار یا کسی که می‌خواهد قطعه بخرد، دسته‌بندی بر اساس عملکرد معمولاً کاربردی‌تر است. در ادامه مهم‌ترین گروه‌های آی‌سی را بررسی می‌کنیم.
آی‌سی تقویت‌کننده و Op-Amp
تقویت‌کننده‌های عملیاتی یا Op-Ampها برای تقویت، فیلتر، Buffer، مقایسه و پردازش سیگنال‌های آنالوگ استفاده می‌شوند.

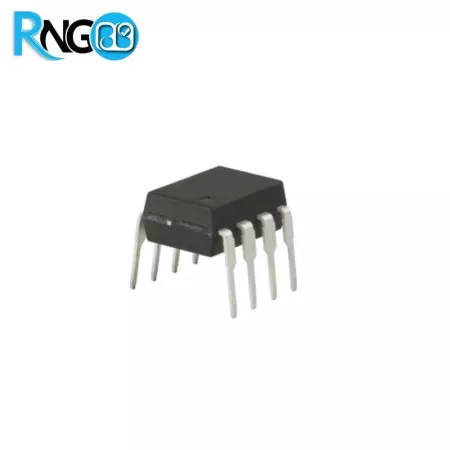

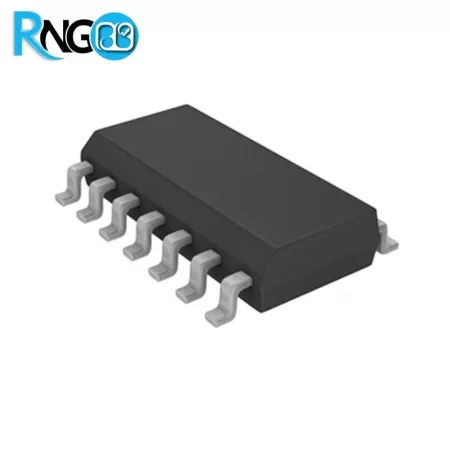

نمونه‌های معروف شامل LM358 و LM324 هستند. LM358 دو Op-Amp و LM324 چهار Op-Amp را در یک پکیج در اختیار طراح قرار می‌دهد.
آی‌سی تایمر و تولید پالس

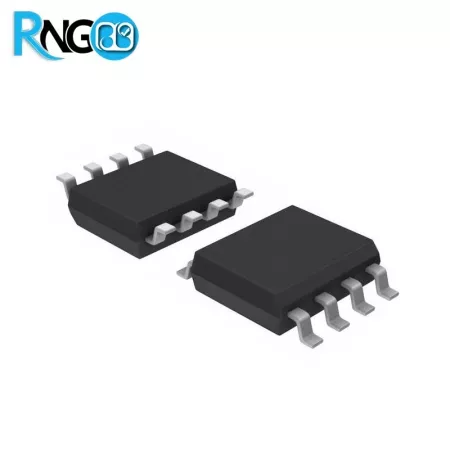

یکی از معروف‌ترین آی‌سی‌های این گروه 555 Timer است. این تراشه می‌تواند در مدارهای Monostable و Astable برای ایجاد Delay، تولید پالس و Oscillator استفاده شود.
با این حال مقدار فرکانس، Duty Cycle و محدودیت‌های خروجی باید بر اساس نسخه دقیق 555 و مدار اطراف آن محاسبه شود.
آی‌سی منطقی
Logic ICها عملیات منطقی و پردازش سیگنال‌های دیجیتال را انجام می‌دهند. خانواده‌های 74xx و 40xx از شناخته‌شده‌ترین گروه‌های این حوزه هستند.

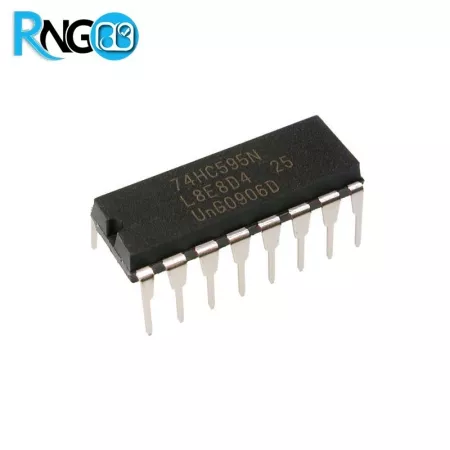

برای مثال 74HC595 یک Shift Register است که در پروژه‌هایی که به افزایش تعداد خروجی‌های دیجیتال نیاز داریم بسیار کاربرد دارد.
آی‌سی رگولاتور و مدیریت توان
این دسته برای تبدیل، تنظیم و کنترل توان الکتریکی به کار می‌رود. رگولاتورهای خطی، رگولاتورهای سوئیچینگ، DC-DC Controllerها، Battery Management ICها و LED Driverها در این گروه قرار می‌گیرند.
برای مثال خانواده 78xx نمونه شناخته‌شده رگولاتور خطی است، در حالی که تراشه‌هایی مانند MC34063 برای پیاده‌سازی بعضی مبدل‌های DC-DC سوئیچینگ استفاده می‌شوند.
آی‌سی ADC و DAC
ADC مقدار آنالوگ را به داده دیجیتال و DAC داده دیجیتال را به خروجی آنالوگ تبدیل می‌کند.
رزولوشن، Sample Rate، نوع Interface، دقت، Reference Voltage و نویز از پارامترهای مهم هنگام انتخاب Data Converter هستند.
آی‌سی حافظه
ICهای حافظه برای ذخیره اطلاعات استفاده می‌شوند. EEPROM، Flash، SRAM و DRAM نمونه‌هایی از فناوری‌های حافظه هستند که هرکدام رفتار و کاربرد متفاوتی دارند.
برای مثال AT24C64 یک EEPROM سریال است که از I2C برای ارتباط استفاده می‌کند و می‌تواند برای ذخیره تنظیمات و داده‌هایی که باید بعد از خاموش شدن مدار باقی بمانند استفاده شود.
میکروکنترلر
میکروکنترلر نیز یک نوع IC است. در یک MCU معمولاً CPU، حافظه و مجموعه‌ای از Peripheralها مانند GPIO، Timer، ADC، UART، SPI یا I2C قرار دارند.
تفاوت مهم آن با یک Logic IC ساده این است که می‌توان نرم‌افزار موردنظر را روی میکروکنترلر اجرا کرد و رفتار سخت‌افزار را تا حد زیادی توسط برنامه تعیین کرد.
آی‌سی Driver
Driver IC بین بخش کنترلی و بار قرار می‌گیرد و امکان راه‌اندازی بارهایی را فراهم می‌کند که یک MCU یا مدار منطقی مستقیماً قادر به کنترل آن‌ها نیست.
Motor Driver، LED Driver، Gate Driver و Display Driver نمونه‌هایی از این گروه هستند. ULN2003 نیز آرایه‌ای از ترانزیستورهای Darlington است که برای راه‌اندازی بارهایی مانند رله و بعضی موتورها استفاده می‌شود.
آی‌سی Interface و Transceiver
این تراشه‌ها برای ایجاد ارتباط بین استانداردها یا بخش‌های مختلف مدار استفاده می‌شوند.
برای مثال MAX232 در مدارهای RS-232 برای تبدیل سطوح سیگنال بین منطق دیجیتال و سطوح موردنیاز رابط RS-232 استفاده می‌شود. این وظیفه با ADC متفاوت است و به همین دلیل نباید این دو را در یک گروه قرار داد.

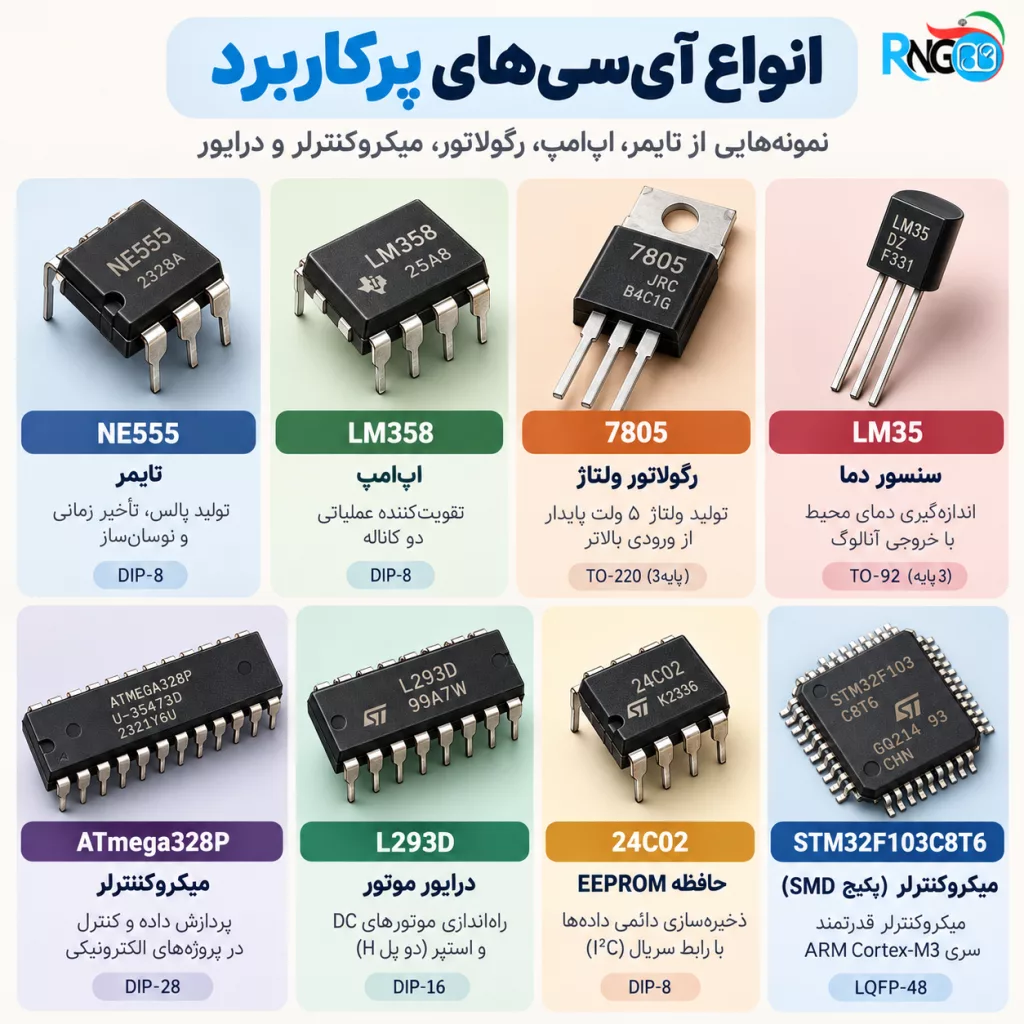

جدول مقایسه انواع آی‌سی پرکاربرد
| نوع IC | نمونه | وظیفه اصلی | پارامتر مهم انتخاب |
|---|---|---|---|
| Op-Amp | LM358 | تقویت و پردازش آنالوگ | Supply، Bandwidth، Offset |
| Timer | NE555 | پالس و زمان‌بندی | Supply، Frequency، Output |
| Logic | 74HC595 | پردازش دیجیتال | Logic Level، Speed، Fan-Out |
| Power | MC34063A | مدیریت و تبدیل توان | Voltage، Current، Thermal |
| Memory | AT24C64 | ذخیره اطلاعات | Capacity، Interface، Write Cycle |
| ADC / DAC | ADC0808 | تبدیل آنالوگ و دیجیتال | Resolution، Speed، Accuracy |
| Driver | ULN2003 | راه‌اندازی بار | Voltage، Current، Channel |
| Interface | MAX232 | تطبیق رابط ارتباطی | Standard، Data Rate، Voltage |
پکیج آی‌سی چیست؟ DIP و SMD چه تفاوتی دارند؟
Die داخلی تراشه باید در یک Package قرار بگیرد تا پایه‌های الکتریکی، حفاظت مکانیکی و امکان نصب روی برد فراهم شود.
یکی از اشتباهات رایج این است که DIP و SMD را دو نوع پکیج هم‌رده بدانیم. DIP یک نوع Package Through-Hole است؛ در حالی که SMD یا Surface-Mount Device به قطعه‌ای گفته می‌شود که روی سطح PCB نصب می‌شود و می‌تواند پکیج‌های متنوعی داشته باشد.
| پکیج | نوع نصب | ویژگی |
|---|---|---|
| DIP / PDIP | Through-Hole | مناسب بردبرد و مونتاژ دستی |
| SOIC / SOP | Surface Mount | پایه‌ها در دو طرف بدنه |
| TSSOP | Surface Mount | باریک و فشرده‌تر |
| QFP | Surface Mount | پایه در چهار طرف |
| QFN | Surface Mount | بدون پایه بیرون‌زده بلند؛ ابعاد فشرده |
| BGA | Surface Mount | اتصالات در زیر تراشه به شکل Ball |
چطور پایه ۱ آی‌سی را پیدا کنیم؟
برای نصب صحیح IC باید جهت قطعه را مشخص کنید. سازندگان بسته به نوع پکیج از علامت‌هایی مانند Dot، Notch، Chamfer یا Mark روی بدنه استفاده می‌کنند.
اما روش قطعی این نیست که فقط به یک تصویر اینترنتی نگاه کنید. بخش Pin Configuration دیتاشیت مدل دقیق را بررسی کنید و دقت داشته باشید که شکل ممکن است Top View یا Bottom View باشد.
آی‌سی مناسب مدار خود را پیدا کنید
انواع تقویت‌کننده، Logic IC، ADC و DAC، EEPROM، Driver، Interface، Timer و تراشه‌های سوئیچینگ را براساس کاربرد بررسی کنید.
نوشته روی آی‌سی چه اطلاعاتی می‌دهد؟
Marking روی بدنه ممکن است شامل بخشی از Part Number، لوگوی سازنده، Date Code، Lot Code و اطلاعات تولید باشد. در ICهای کوچک به دلیل محدودیت فضا ممکن است کد کامل قطعه روی بدنه نوشته نشود.
پس اگر فقط یک کد کوتاه روی SMD می‌بینید، نمی‌توان همیشه تنها با همان نوشته درباره مدل قطعه مطمئن شد؛ پکیج، مدار اطراف و اطلاعات سازنده نیز باید بررسی شوند.
چطور آی‌سی مناسب مدار را انتخاب کنیم؟
مهم‌ترین بخش شناخت انواع آی‌سی این است که بتوانیم از بین چند مدل، تراشه سازگار با مدار را انتخاب کنیم.
- وظیفه موردنیاز را مشخص کنید: Op-Amp، Logic، Memory، Driver، ADC یا Power IC؟
- ولتاژ تغذیه را بررسی کنید: Supply Voltage مدار باید در محدوده کاری توصیه‌شده قطعه باشد.
- ورودی و خروجی را بررسی کنید: سطح ولتاژ، جریان، Logic Level و نوع Interface باید سازگار باشند.
- پارامترهای مخصوص همان IC را بررسی کنید: مثلاً Bandwidth برای Op-Amp یا Resolution برای ADC.
- Pinout را کنترل کنید: دو قطعه شبیه ممکن است ترتیب پایه متفاوتی داشته باشند.
- Package را مشخص کنید: DIP، SOIC، TSSOP، QFN یا پکیج دیگر باید با PCB هماهنگ باشد.
- محدوده دمای کاری را بررسی کنید: مخصوصاً در تجهیزات صنعتی و محیط‌های گرم.
- اتلاف توان را بررسی کنید: دمای Junction، Thermal Resistance و روش خنک‌کاری را نادیده نگیرید.
- قطعات جانبی را ببینید: بعضی ICها بدون Capacitor، Inductor، Crystal یا قطعات توصیه‌شده عملکرد صحیح ندارند.
- دیتاشیت مدل دقیق را بخوانید: پسوند و Package Code می‌تواند مهم باشد.
مثال واقعی؛ برای انتخاب LM358 به چه چیزی نگاه کنیم؟
فرض کنید برای تقویت خروجی یک سنسور به Op-Amp نیاز دارید و LM358 یکی از گزینه‌هاست. صرفاً دیدن عبارت «Op-Amp» برای انتخاب کافی نیست.
باید بررسی کنید محدوده Supply مدار چقدر است، Input Common-Mode Range با ولتاژ سنسور سازگار است یا خیر، Output Swing مناسب است، Bandwidth و Slew Rate پاسخگوی سیگنال هستند و Offset Voltage چه اثری روی دقت مدار دارد.
همچنین باید نسخه و پکیج دقیق LM358 را مشخص کنید، چون این خانواده در پکیج‌های مختلف عرضه می‌شود.
آیا دو آی‌سی با مشخصات نزدیک قابل جایگزینی هستند؟
نه همیشه. داشتن تعداد پایه برابر یا عملکرد مشابه به معنی Drop-In Replacement بودن نیست.
هنگام جایگزینی باید Pinout، Supply Voltage، Input/Output Levels، Current، Frequency، Accuracy، Timing، Package، Thermal Characteristics و قطعات جانبی را مقایسه کنید.
آیا همه آی‌سی‌ها قابل برنامه‌ریزی هستند؟
خیر. بسیاری از ICها مانند Op-Amp، Logic Gate یا رگولاتور برنامه نرم‌افزاری دریافت نمی‌کنند.
میکروکنترلرها، FPGAها و CPLDها نمونه‌هایی از تراشه‌هایی هستند که رفتار آن‌ها با برنامه یا Configuration تعیین می‌شود. حافظه‌هایی مانند EEPROM و Flash نیز قابلیت نوشتن داده دارند، اما این مفهوم لزوماً با «برنامه‌ریزی میکروکنترلر» یکسان نیست.
بعضی ICها نیز از طریق Registerها تنظیم می‌شوند. برای مثال ممکن است تنظیم Gain، Mode یا Output از طریق I2C یا SPI انجام شود. چنین قطعه‌ای Configurable است، اما نباید هر IC قابل تنظیم را مشابه MCU در نظر گرفت.
آیا می‌توان آی‌سی خراب را تعمیر کرد؟
در تعمیر برد معمولاً خود Die داخلی IC تعمیر نمی‌شود و در صورت اطمینان از خرابی، تراشه تعویض می‌شود.
اما قبل از تعویض باید مطمئن شوید مشکل واقعاً از IC است. ولتاژ تغذیه، Clock، Reset، Enable، سیگنال‌های ورودی و خروجی، قطعات اطراف و اتصال کوتاه روی Railهای تغذیه را بررسی کنید.
در بعضی خرابی‌ها ممکن است علت اصلی بیرون از IC باشد؛ مثلاً یک خازن اتصال کوتاه، تغذیه نامناسب یا بار خراب باعث شود تراشه رفتار غیرعادی نشان دهد.
اشتباهات رایج هنگام کار با انواع آی‌سی
| اشتباه | روش صحیح |
|---|---|
| انتخاب فقط بر اساس نام | مدل کامل و پسوند را بررسی کنید |
| فرض یکسان بودن Pinout | Pin Configuration هر دو دیتاشیت را مقایسه کنید |
| استفاده از Absolute Maximum به‌عنوان شرایط عادی | Recommended Operating Conditions را مبنا قرار دهید |
| نادیده گرفتن Package | Package Code و Footprint را بررسی کنید |
| اتصال مستقیم منطق 5V و 3.3V | Logic Level و تحمل ورودی را بررسی کنید |
| حذف خازن‌های Decoupling | Application Circuit و توصیه سازنده را بخوانید |
از کجا انواع آی‌سی را پیدا کنیم؟
اگر نوع IC موردنیاز را مشخص کرده‌اید، بهتر است ابتدا براساس کاربرد وارد زیرشاخه مناسب شوید؛ مثلاً Logic، Amplifier، ADC/DAC، EEPROM یا Interface IC. این کار بسیار سریع‌تر از جستجو میان صدها تراشه نامرتبط است.
سؤالات متداول درباره انواع آی‌سی
تفاوت آی‌سی و میکروکنترلر چیست؟
آی‌سی یک اصطلاح کلی برای مدار مجتمع است. میکروکنترلر یکی از انواع IC است که معمولاً CPU، حافظه و Peripheralهای مختلف را در یک تراشه ترکیب می‌کند و برنامه کاربر را اجرا می‌کند.
آیا ICهای DIP و SMD با یکدیگر قابل جایگزینی هستند؟
اگر نسخه‌های مختلف یک مدل از نظر مشخصات الکتریکی و Pin Function معادل باشند، ممکن است از نظر عملکرد مشابه باشند؛ اما Package، ابعاد و Footprint آن‌ها متفاوت است. بنابراین جایگزینی فیزیکی مستقیم همیشه ممکن نیست.
برای پیدا کردن دیتاشیت آی‌سی چه چیزی را جستجو کنیم؟
بهترین روش جستجوی Part Number کامل + نام سازنده + Datasheet و مراجعه به وب‌سایت رسمی سازنده است. اگر پسوند قطعه مشخص است، آن را نیز در جستجو وارد کنید.
جمع‌بندی
شناخت انواع آی‌سی فقط حفظ کردن نام چند تراشه نیست. باید بدانید هر IC چه وظیفه‌ای دارد، با چه ولتاژ و سیگنالی کار می‌کند، چه پکیجی دارد و چه پارامترهایی در دیتاشیت آن برای پروژه شما اهمیت دارند.
Analog ICها وظایفی مانند تقویت و پردازش سیگنال را انجام می‌دهند، Digital ICها منطق و داده را پردازش می‌کنند و Mixed-Signal ICها پلی بین دنیای آنالوگ و دیجیتال هستند. در سطح کاربرد نیز با خانواده‌هایی مانند Op-Amp، Logic، Timer، Power IC، ADC/DAC، Memory، MCU، Driver و Interface روبه‌رو هستیم.
قبل از خرید یا جایگزینی یک تراشه، فقط به نام و ظاهر آن اعتماد نکنید. کد کامل، Pinout، Package، شرایط کاری، مشخصات الکتریکی و مدار پیشنهادی سازنده را بررسی کنید.
