🎯 در این مقاله چه چیزی یاد میگیرید؟
اگر برای شما سوال است که آپ امپ چیست و چرا در بسیاری از مدارهای الکترونیکی استفاده میشود، در این مقاله به زبان ساده با ساختار، نحوه عملکرد، انواع و کاربردهای تقویتکننده عملیاتی آشنا میشوید.
- ✅ معرفی کامل آپ امپ (Operational Amplifier)
- ✅ بررسی نحوه عملکرد آپ امپ
- ✅ معرفی انواع آپ امپ
- ✅ بررسی کاربردهای عملی در مدارهای الکترونیکی
- ✅ نکات مهم هنگام انتخاب و خرید آپ امپ
آپ امپ یا تقویتکننده عملیاتی (Operational Amplifier) یکی از مهمترین قطعات در طراحی مدارهای الکترونیکی آنالوگ است. این قطعه به دلیل دقت بالا، سرعت مناسب و قابلیت تقویت سیگنالهای بسیار ضعیف، در بسیاری از تجهیزات الکترونیکی مانند سیستمهای صوتی، سنسورها، تجهیزات اندازهگیری، منابع تغذیه و مدارهای صنعتی استفاده میشود.
به زبان ساده، آپ امپ یک تقویتکننده ولتاژ بسیار دقیق است که اختلاف ولتاژ بین دو ورودی خود را دریافت کرده و آن را تقویت میکند. البته برای کنترل مقدار تقویت و افزایش پایداری، معمولاً از مقاومتها و مدارهای فیدبک در کنار آن استفاده میشود.
انواع آی سی و کاربرد آنها در مدارهای الکترونیکی

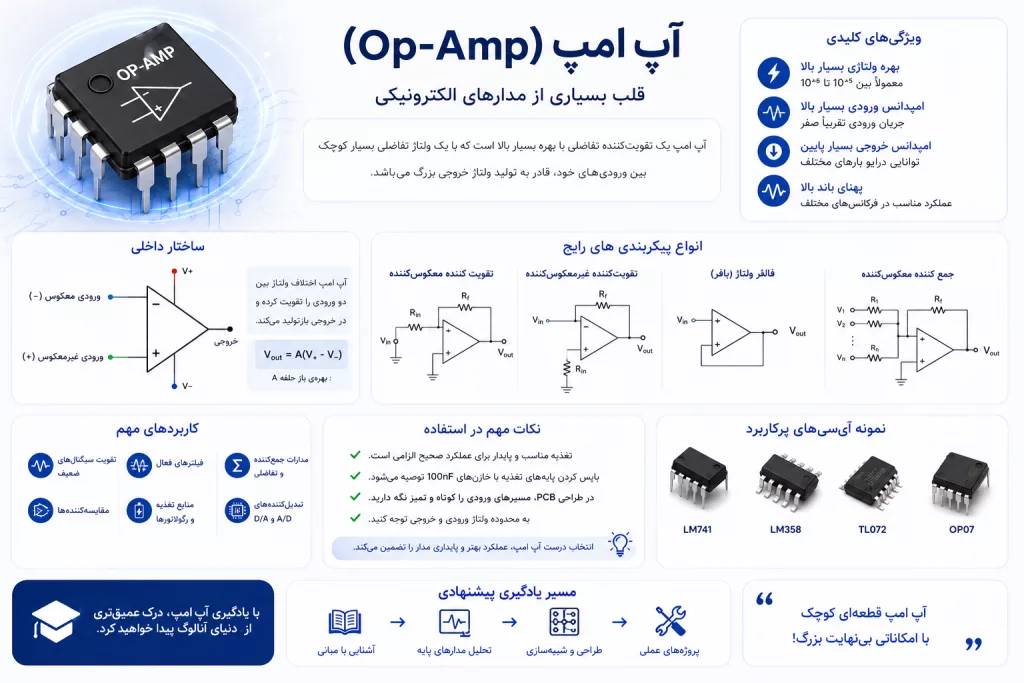

آپ امپ چیست؟
آپ امپ که مخفف عبارت Operational Amplifier است، یک آیسی الکترونیکی برای تقویت و پردازش سیگنالهای آنالوگ محسوب میشود. این قطعه معمولاً دارای دو ورودی با نامهای ورودی معکوسکننده (-) و ورودی غیرمعکوسکننده (+) و یک خروجی است.
عملکرد اصلی آپ امپ بر اساس مقایسه اختلاف ولتاژ بین دو ورودی انجام میشود. این اختلاف ولتاژ با بهره بسیار بالا تقویت شده و در خروجی ظاهر میشود.
💡 نکته مهم درباره آپ امپ
بیشتر آپ امپها به تنهایی برای استفاده مستقیم طراحی نشدهاند، بلکه با استفاده از مقاومتها و شبکه فیدبک میتوان عملکرد آنها را کنترل کرد. به همین دلیل یک آپ امپ میتواند در مدارهای مختلف مانند تقویتکننده، فیلتر، مقایسهکننده و پردازشگر سیگنال استفاده شود.
ساختار پایه آپ امپ
یک آپ امپ استاندارد معمولاً دارای پنج پایه اصلی است:
| پایه | وظیفه |
|---|---|
| ورودی مثبت (+) | تقویت سیگنال ورودی بدون معکوس شدن |
| ورودی منفی (-) | ورودی معکوسکننده برای کنترل فیدبک |
| خروجی | ارائه سیگنال تقویت شده |
| پایه تغذیه | تامین انرژی مورد نیاز مدار |

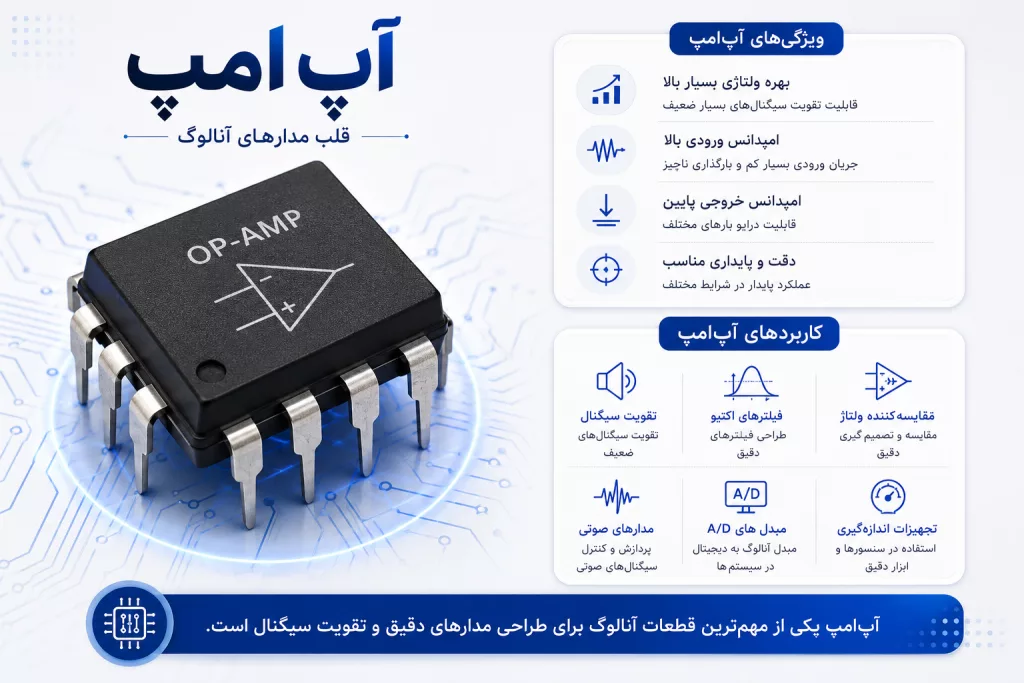

ویژگیهای مهم آپ امپ
- بهره بسیار بالا: آپ امپها قادر هستند سیگنالهای بسیار ضعیف را تقویت کنند.
- امپدانس ورودی بالا: باعث میشود جریان بسیار کمی از ورودی دریافت شود.
- امپدانس خروجی پایین: باعث انتقال بهتر سیگنال به مدار بعدی میشود.
- دقت بالا: برای مدارهای اندازهگیری و کنترل مناسب هستند.
- مصرف انرژی کم: بسیاری از مدلها برای سیستمهای کممصرف طراحی شدهاند.
نحوه عملکرد آپ امپ
عملکرد آپ امپ معمولاً با دو نوع فیدبک انجام میشود: فیدبک منفی و فیدبک مثبت.
فیدبک منفی در آپ امپ
در بیشتر مدارهای واقعی از فیدبک منفی استفاده میشود. در این حالت بخشی از خروجی دوباره به ورودی منفی بازگردانده میشود تا مقدار تقویت کنترل شده و مدار پایدار شود.
فیدبک مثبت در آپ امپ
در فیدبک مثبت، خروجی به ورودی مثبت بازگردانده میشود. این روش بیشتر در مدارهایی مانند اسیلاتورها و مقایسهکنندهها استفاده میشود.
🔧 محصولات مرتبط
انواع آپ امپ
آپ امپها با توجه به نوع کاربرد، سرعت، دقت، میزان نویز و شرایط کاری در مدلهای مختلفی تولید میشوند. انتخاب مدل مناسب باعث میشود مدار عملکرد بهتر و پایدارتری داشته باشد.
| نوع آپ امپ | کاربرد اصلی |
|---|---|
| آپ امپ عمومی | پروژههای آموزشی و مدارهای ساده |
| آپ امپ پرسرعت | پردازش سیگنالهای با فرکانس بالا |
| آپ امپ کمنویز | مدارهای صوتی و اندازهگیری دقیق |
| آپ امپ Rail-to-Rail | مدارهای تغذیه 3.3 و 5 ولت |
| آپ امپ دقیق | ابزار دقیق و تجهیزات حساس |
🔎 چند مدل پرکاربرد آپ امپ
- LM358: یکی از محبوبترین آپ امپها برای پروژههای آموزشی، آردوینو و مدارهای سنسوری
- LM324: دارای چهار آپ امپ داخلی و مناسب برای مدارهای چندکاناله
- TL072: مناسب برای مدارهای صوتی به دلیل نویز کم
- NE5532: یکی از گزینههای محبوب در تجهیزات صوتی حرفهای
کاربردهای آپ امپ
آپ امپها یکی از پرکاربردترین قطعات در دنیای الکترونیک آنالوگ هستند. به دلیل انعطاف بالا، از این قطعه در بسیاری از مدارهای صنعتی، آموزشی و تجاری استفاده میشود.
۱. تقویتکننده سیگنال
یکی از اصلیترین کاربردهای آپ امپ، تقویت سیگنالهای ضعیف است. برای مثال خروجی بسیاری از سنسورها مانند سنسورهای دما، فشار و نور دارای ولتاژ بسیار کمی است که قبل از پردازش توسط میکروکنترلر نیاز به تقویت دارد.
در یک سیستم اندازهگیری دما، سیگنال خروجی سنسور ممکن است فقط چند میلیولت باشد. آپ امپ این سیگنال را تقویت کرده و امکان خواندن دقیقتر توسط ADC یا میکروکنترلر را فراهم میکند.
۲. فیلترهای آنالوگ
آپ امپها در طراحی فیلترهای اکتیو مانند فیلتر پایینگذر، بالاگذر و میانگذر استفاده میشوند. این فیلترها برای حذف نویز و انتخاب محدوده خاصی از فرکانسها کاربرد دارند.
- فیلترهای صوتی در سیستمهای آمپلیفایر
- حذف نویز در مدارهای اندازهگیری
- پردازش سیگنالهای سنسورها
۳. مدارهای مقایسهکننده
آپ امپ میتواند برای مقایسه دو ولتاژ استفاده شود. در این حالت خروجی مشخص میکند که کدام ورودی مقدار بیشتری دارد.
این کاربرد در مدارهای تشخیص سطح ولتاژ، کنترل باتری و سیستمهای حفاظتی بسیار رایج است.
۴. مبدلهای آنالوگ به دیجیتال (ADC)
قبل از تبدیل سیگنالهای آنالوگ به دیجیتال، گاهی نیاز است سیگنال تقویت یا آمادهسازی شود. آپ امپها در این بخش نقش مهمی دارند و باعث افزایش دقت اندازهگیری میشوند.
۵. مدارهای صوتی
در تجهیزات صوتی مانند میکسرها، کارتهای صدا و آمپلیفایرها، آپ امپها برای تقویت سیگنالهای صوتی و کاهش نویز استفاده میشوند. مدلهایی مانند NE5532 و TL072 در این حوزه بسیار شناخته شده هستند.
⚡ نکته مهم در انتخاب آپ امپ
انتخاب آپ امپ فقط بر اساس قیمت یا موجود بودن انجام نمیشود. قبل از خرید باید پارامترهایی مانند ولتاژ کاری، پهنای باند، جریان خروجی، میزان نویز و نوع پکیج بررسی شود.
پارامترهای مهم هنگام انتخاب آپ امپ
| پارامتر | توضیح |
|---|---|
| ولتاژ تغذیه | باید با ولتاژ مدار هماهنگ باشد |
| Bandwidth | محدوده فرکانسی قابل پردازش |
| Slew Rate | سرعت تغییر خروجی نسبت به ورودی |
| Input Offset Voltage | خطای ولتاژ ورودی |
خرید آپ امپ اورجینال از فروشگاه پژوهشگران
انتخاب یک آپ امپ مناسب تنها به شناخت مشخصات فنی محدود نمیشود؛ اصالت قطعه نیز تاثیر بسیار زیادی روی عملکرد مدار دارد. قطعات تقلبی ممکن است در ظاهر مشابه نمونه اصلی باشند، اما در عمل باعث ایجاد نویز، خطای اندازهگیری، کاهش عمر مدار و حتی خرابی سیستم شوند.
در فروشگاه پژوهشگران الکترونیک انواع آیسیهای تقویتکننده عملیاتی از برندهای معتبر برای پروژههای آموزشی، صنعتی و طراحی مدار عرضه میشود. تمامی قطعات با هدف تامین نیاز مهندسان، تعمیرکاران و علاقهمندان الکترونیک ارائه میشوند.
🛒 چرا آپ امپ را از پژوهشگران خرید کنیم؟
- ✅ تامین قطعات الکترونیکی با کیفیت و اصالت کالا
- ✅ تنوع مدلهای پرکاربرد مانند LM358، LM324، TL072 و NE5532
- ✅ مناسب برای پروژههای دانشجویی، صنعتی و تعمیرات
- ✅ مشاوره تخصصی برای انتخاب قطعه مناسب
- ✅ ارسال سریع قطعات به سراسر کشور
نتیجهگیری
آپ امپ چیست؟ سوالی است که پاسخ آن پایهای برای ورود به دنیای طراحی مدارهای آنالوگ محسوب میشود. آپ امپها قطعاتی کوچک اما بسیار قدرتمند هستند که در تقویت سیگنال، پردازش دادههای آنالوگ، فیلترها، تجهیزات صوتی و سیستمهای صنعتی نقش مهمی دارند.
برای انتخاب یک آپ امپ مناسب باید علاوه بر قیمت، مشخصات فنی مانند سرعت، دقت، نویز، ولتاژ کاری و نوع کاربرد را بررسی کرد. همچنین استفاده از قطعات اورجینال باعث افزایش کیفیت و اطمینان پروژه خواهد شد.
❓ سوالات متداول درباره آپ امپ
۱. آپ امپ چیست و چه کاربردی دارد؟
آپ امپ یا تقویتکننده عملیاتی یک آیسی آنالوگ است که برای تقویت و پردازش سیگنالها استفاده میشود. این قطعه در مدارهای تقویتکننده، فیلتر، تجهیزات صوتی، سنسورها و سیستمهای اندازهگیری کاربرد دارد.
۲. بهترین آپ امپ برای پروژههای آموزشی چیست؟
مدلهایی مانند LM358 و LM324 به دلیل قیمت مناسب، دسترسی آسان و راهاندازی ساده، از محبوبترین گزینهها برای پروژههای آموزشی و آردوینو هستند.
۳. تفاوت آپ امپ و Comparator چیست؟
آپ امپ برای تقویت خطی سیگنال طراحی شده است، اما Comparator بیشتر برای مقایسه دو ولتاژ و تولید خروجی دیجیتال استفاده میشود.
۴. هنگام خرید آپ امپ باید به چه نکاتی توجه کنیم؟
ولتاژ تغذیه، پهنای باند، میزان نویز، سرعت پاسخ، جریان خروجی و نوع پکیج از مهمترین موارد هنگام انتخاب آپ امپ هستند.
۵. آیا همه آپ امپها مشابه هستند؟
خیر. هر مدل آپ امپ ویژگیهای خاص خود را دارد. برخی برای سرعت بالا، برخی برای دقت زیاد و برخی برای کاربردهای صوتی طراحی شدهاند.
