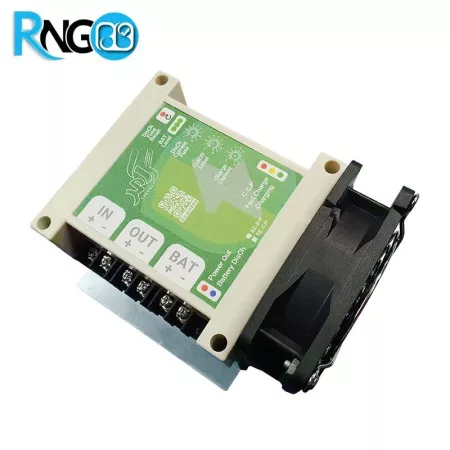

معرفی و تست دستگاه برق اضطراری UPS DC 30A مدل SE-C12 و SE-B12

دستگاه برق اضطراری UPS DC 30A می تواند علاوه بر شارژ باتری به صورت هوشمند، مصرف کننده DC را همواره روشن نگه دارد، چراکه به صورت خودکار بین ولتاژ ورودی و ولتاژ باتری سوئیچ می‌کند. این دستگاه در واقع تلفیق دو سیستم شارژر خودکار و هوشمند انواع باتری خشک و اسیدی ۴.۵ تا ۱۰۰ آمپر و همچنین سوئیچر برق اضطراری ویژه دستگاه ولتاژ پایین در یک محصول است. در این مقاله به بررسی کامل این محصول میپردازیم.

کاربرد دستگاه برق اضطراری UPS DC 30A

کاربرد سیستم های برق اضطراری بر کسی پوشیده نیست، در حال حاضر معمولا برای همه دستگاه‌ها از سیستم گران قیمت اینورتر و ایجاد جریان برق شهر 220v استفاده میشود. از آنجا که در اکثر دستگاه‌های الکترونیکی از آداپتور برای کاهش برق شهر و تبدیل آن به ولتاژ DC استفاده می‌شود. با استفاده از سیستم اینورتری در واقع دو مرتبه تبدیل ولتاژ صورت می‌پذیرد که عملاً راندمان کاری را تحت شعاع قرار می‌دهد.

با وجود UPS DC دیگر نیازی به تبدیل ولتاژ پایین باتری ها به ولتاژ برق شهر و مجدداً تبدیل آن به ولتاژ DC سطح پایین نخواهد بود و در واقع این فرآیند تکراری حذف و راندمان بالاتر و هزینه مالی کمتر می‌شود.

بیشتر بدانید: برای مشاهده فروشگاه ما کلیک کنید.

هشدار:   این دستگاه یک تجهیز ۲۲۰ ولتی برق شهری نیست و فقط با ولتاژ  ۱۲ ولت برق مستقیم کار می کند.

مشخصات دستگاه برق اضطراری UPS DC 30A:

• نوع سیستم:   سوئیچینگ
• نوع سوئیچ UPS:   ترانزیستور قدرت
• سرعت سوئیچ:   در حد نانو ثانیه (بدون وقفه، پرش ولتاژ، اختلال و…)
• ولتاژ ورودی:   ۵ الی ۱۴ ولت
• ولتاژ خروجی:   برابر با ورودی (در هنگام قطع برق: برابر با ولتاژ باتری)
• نوع باتری:   باتری ۱۲ولت خشک،اسیدی، Ni-Cd و Ni-MH
• ولتاژ قطع کن تخلیه:   ۵ ولت (قابل تنظیم توسط ولوم)
• جریان خروجی:   حداکثر ۲۰ آمپر
• جریان شارژر:   حداکثر ۱۰ آمپر
• جریان ورودی مجاز:   حداکثر ۳۰ آمپر (جریان مصرف کننده + جریان شارژر)

ویژگی های دستگاه برق اضطراری UPS DC 30A:

• در عین قدرت، کاربری آسان و تنظیم ساده
• بدون نیاز به شارژر مجزا
• مجهز به شارژ حرفه ای باتری دارای افزاینده ولتاژ و قابلیت تنظیم جریان شارژ توسط پتانسیومتر
• اتصال آنلاین و بدون وقفه باتری به خروجی در صورت قطع برق (فاقد مدارات رله ای)
• سازگار با انواع باتری خشک و اسیدی، نیکل کادمیوم(Ni-Cd ) و نیکل متال هایدرید (Ni-MH)
• ولتاژی کاری یکسان در ورودی و خروجی (بدون نیاز به ولتاژ ورودی بالا برای شارژ باتری)
• تامین ولتاژ ۱۴ ولت شارژ باتری تنها با ۱۲ ولت (حتی در صورت افزایش/کاهش در ورودی)
• مجهز بهLED نمایش دهنده فعال بودن خروجی، دشارژ ، شارژر و ظرفیت باتری
• مجهز به سیستم تشخیص خرابی یا قطع بودن اتصالات باتری
• دارای قطع کن شارژ پس از شارژ کامل باتری (افزایش طول عمر باتری)
• دارای قطع کن محافظ دشارژ بیش از حد باتری (ولتاژ CutOff قابل تنظیم)
• مجهز به سیستم خنک کننده آلومینیومی و فن

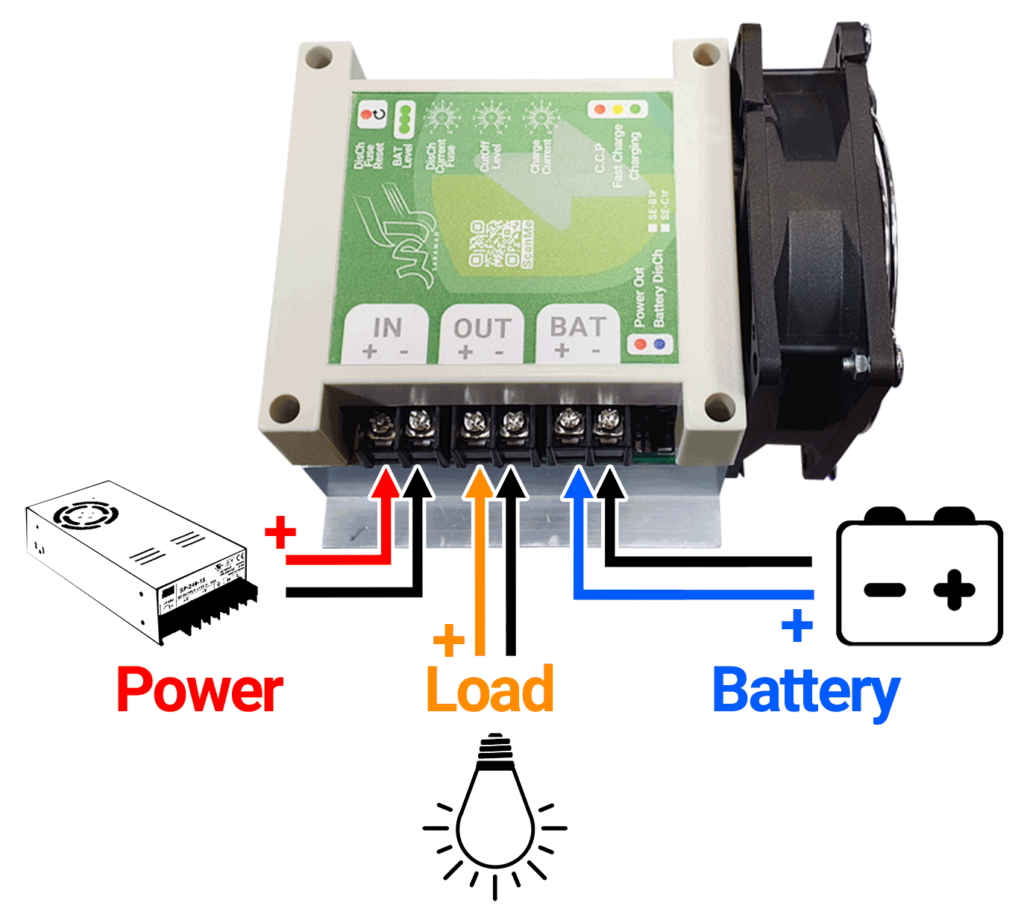

راهنمای کاربری:

دستگاه برق اضطراری UPS DC 30A از دو بخش سوئیچ سریع و شارژر تشکیل شده است، بخش سوئیچر از بین ولتاژ ورودی و باتری با اولویت ولتاژ ورودی خروجی را همواره فعال نگه می‌دارد. در زمان فعال بودن ورودی ولتاژ خروجی برابر با همان ولتاژ ورودی است و در زمان قطع ورودی، ولتاژ خروجی برابر با ولتاژ باتری است.

عملکرد بخش شارژر این ماژول به این صورت است که ابتدا ولتاژ DC ورودی توسط یک مدار سوئیچینگ به ولتاژ مناسب برای شارژ باتری تبدیل می‌شود، سپس باتری توسط دو حالت جریانی و ولتاژی تا زمان شارژ کامل، شارژ می‌شود. پس از شارژ کامل باتری، مدار شارژر خاموش می شود. در صورتی که باتری تا حدی تخلیه شود مدار شارژر دوباره فرآیند شارژ را از سر میگیرد؛ این امر باعث افزایش طول عمر باتری می شود.

بیشتر بدانید: ساخت شارژر فست شارژ

فرآیند کنترل سطح شارژ باتری کاملا استاندارد و اتوماتیک است، علاوه بر آن قطع کن تخلیه باتری هم قابل تنظیم است.قطع کن ولتاژ CutOff باتری بین محدوده تخلیه بی نهایت تا تخلیه زیر حدودا ۱۰.۵ ولت عمل می‌کند.

نکته مهم: برای شارژ کردن باتری باید این نکته را مدنظر گرفت که بهترین جریان شارژ برای باتری که سبب آسیب به طول عمر آن نشود، حدوداً ۰.۱ جریان نامی آن می‌باشد. مثلا برای شارژ باتری 60A باید جریان شارژ حدودا روی ۶ آمپر تنظیم شود.

وضعیت چراغ ها:   کاربرد و شرح وضعیت چراغ های روی دستگاه برق اضطراری UPS DC 30A به شرح زیر است:

جایگاه	نوع	رنگ	شرح عملکرد
سمت چپ	اخباری	چراغ قرمز	نشان دهنده روشن بودن دستگاه UPS و فعال بودن خروجی
		چراغ آبی	نشان دهنده فعال بودن خروجی بواسطه باتری (غیرفعال بودن ورودی)
سمت راست	هشداری	چراغ قرمز	نشان دهنده فعال شدن محافظ دشارژر  (احتیاط و بررسی اتصال کوتاه، جریان غیرمجاز و …)
	اخباری	چراغ سبز سه تایی	نشان دهنده             سه چراغ روشن:           فول شارژ ظرفیت                دو چراغ روشن:           نیمه شارژ باتری:                تک چراغ روشن:          نزدیک به اتمام شارژ                                سه چراغ خاموش:        فاقد شارژ
	هشداری	چراغ قرمز	نشان دهنده فعال شدن محافظ شارژر  (احتیاط و بررسی سلامت اتصالات و باتری)
		چراغ نارنجی	نشان دهنده هشدار فعال شدن محدود کننده و محافظت کننده شارژر (در صورت مشاهده روشن بودن طولانی مدت این چراغ از سلامت باتری و اتصلات اطمینان حاصل کنید.)
	اخباری	چراغ سبز	نشان دهنده روشن یا خاموش بودن سیستم شارژ

راهنمای تنظیمات دستگاه برق اضطراری UPS DC 30A:

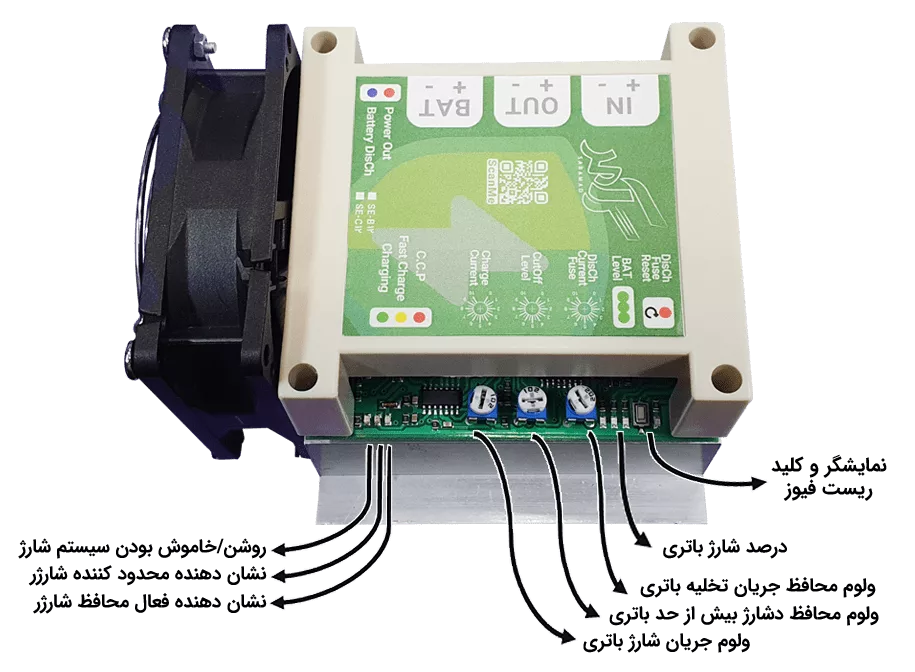

از این دستگاه دو نسخه SE-C12 و SE-B12 تولید میشود که هیچ تفاوتی فنی جز وجود ولتمتر سه کاره در نسخه SE-B12 ندارند؛ ولتاژ ورودی، خروجی و باتری به واسطه یک کلید سلکتوری قابل انتخاب و اندازه گیری است.

بیشتر بدانید: معرفی ماژول UPS

تنظیم ولوم ها: این دستگاه تنظیم آسانی به کمک سه ولوم دارد که در زیر شرح داده شده اند:

• ولوم محافظ جریان تخلیه باتری: تعیین سقف جریان مجاز تخلیه باتری، این ولوم فقط جریان تخلیه باتری را در هنگام غیرفعال بودن ورودی تعیین می کند. (توصیه ما تنظیم در موقعیت ۲۰)
• ولوم محافظ دشارژ بیش از حد باتری: تعیین پایین ترین سطح ولتاژ باتری در هنگام تخلیه، که می تواند آزاد و یا محدود به ولتاژ ۵ ولت باشد. (توصیه ما تنظیم در موقعیت ۱۰.۵)
• ولوم تنظیم جریان شارژ باتری: این ولوم وظیفه تنظیم جریان شارژ و طبیعتاً سرعت شارژ را دارد که باید متناسب با ظرفیت نامی باتری تعیین شود. (توصیه ما تنظیم در موقعیت ۵)

لوازم جانبی مورد نیاز:

باتری  12vخشک  /  اتصالات قوی /  منبع تغذیه 12v-30A /  فیوز شیشه ای یدکی 25A

 کاربردها: انواع مدارات الکترونیکی، تجهیزات شبکه و مخابراتی، سیستم های امنیتی و حفاظتی، دزدگیرها، دوربین‌ها مداربسته، بلندگوهای سیّارو کلیه مصرف کنندگان روشنایی اضطراری LED و ….

نتیجه گیری:

دستگاه برق اضطراری UPS DC 30A یک راه‌حل کاملاً هوشمند و اقتصادی برای تأمین برق پشتیبان در مدارهای حساس و تجهیزات DC است. این دستگاه با ترکیب عملکرد سوئیچر بدون وقفه و شارژر قابل تنظیم، توانسته نیاز به تجهیزات پرهزینه و پرمصرف مانند اینورترها را برطرف کند و راندمان سیستم‌های پشتیبان را به‌طور قابل توجهی افزایش دهد.

قابلیت‌هایی مانند اتصال بدون تأخیر باتری به خروجی، شارژ پیشرفته با کنترل جریان، تنظیم ولتاژ قطع دشارژ، سازگاری با انواع باتری خشک و اسیدی و همچنین نمایشگرهای وضعیت شارژ و خطا، این دستگاه را به یک گزینه ایده‌آل برای کاربردهایی چون تجهیزات امنیتی، مخابراتی، شبکه، سیستم‌های روشنایی اضطراری و … تبدیل کرده است.

به لطف طراحی دقیق، حفاظت‌های چندلایه و عملکرد کاملاً اتوماتیک، استفاده از این سیستم نه تنها باعث صرفه‌جویی در مصرف انرژی و هزینه‌های نگهداری می‌شود، بلکه عمر باتری را نیز افزایش می‌دهد. در نتیجه، دستگاه برق اضطراری UPS DC 30A یک انتخاب هوشمندانه برای هر کاربری است که به دنبال پایداری، اطمینان و عملکرد دقیق در تأمین برق اضطراری DC می‌باشد.

برای دنبال کردن اینستاگرام ما کلیک کنید.

• تجهیزات مورد نیاز این دستگاه چیست؟

ج: ۱- منبع تغذیه 12v-30A درجه یک (توصیه ما برند MeanWell، ادیسون یا تسلا)

     ۲- باتری خشک/اسیدی/لیتیوم ( تا حداکثر ۱۸۰ آمپر ساعت)

     ۳- سیم قوی ، سرسیم و سایر اتصالات مورد نیاز برای اتصال مرغوب باتری و منبع تغذیه و تجیزات مصرف کننده

     ۴- پیچ گوشتی و سیم چین و…

• آیا این دستگاه خودش باتری را شارژ می کند؟ یا نیاز به خرید شارژر جداگانه دارد؟

ج: بله این دستگاه شارژر حرفه ای قدرتمند داخلی دارد و باتری را تا ۱۴ ولت شارژ می کند.

• باتری خوردویی هم می توان وصل کرد؟

ج: اگرچه بهترین انتخاب باتری های مخصوص UPS است ولی هیچ منعی از جهت استفاده باتری های خودرویی وجود ندارد.

• این دستگاه برای چه دستگاه هایی مناسب است؟ آیا با برق شهر 220v کار می کند؟

ج: برای هر تجهیزی که با جریان مستقیم DC و ولتاژ کاری 12v راه اندازی میشود، خیر این تجهیز با UPSهای AC متفاوت است.

• این دستگاه برای راه اندازی برق اضطراری چند دوربین مداربسته و ضبط کننده DVR/NVR مناسب است؟

ج: قبل از هر چیز باید میزان جریان مصرفی تجهیزات را بدانید، برای این کار کافی است از روی برچسب مشخصات فنی درج شده روی کالا(مثلا دوربین یا DVRو…) میزان جریان مورد نیاز مصرفی هر کالا را ملاحظه و میزان جریان کل مصرفی تجهیزات را جمع زد. در صورت نداشتن برچسب مشخصات فنی ، کافی است به واسطه یک آمپرمتر یکبار جریان مصرفی آن کالا را اندازه گیری کرد.

اگر جریان مصرفی واقعی یا تخمینی، کمتر از جریان مجاز عبوری از UPS یعنی 20A باشد، این UPS برای آن مجموعه مصرف کنندگان اعم از چند دوربین و… مناسب است. لذا همواره با محاسبه و بررسی این شرط می توانید به جواب سوال خود برسید.

• برای راه اندازی برق اضطراری ۸عدد دوربین مداربسته و یک ضبط کننده DVR/NVRچه باتری و منبع تغذیه ای انتخاب کنم؟

ج: قبل از هر چیز باید میزان جریان مصرفی تجهیزات را بدانید، برای این کار کافی است از روی برچسب مشخصات فنی درج شده روی کالا(مثلا دوربین یا DVRو…) میزان جریان مورد نیاز مصرفی هر کالا را ملاحظه و میزان جریان کل مصرفی تجهیزات را جمع زد. در صورت نداشتن برچسب مشخصات فنی ، کافی است به واسطه یک آمپرمتر یکبار جریان مصرفی آن کالا را اندازه گیری کرد.

با دانستن جریان مصرفی واقعی یا تخمینی ، اولا باید بررسی نمود که از جریان مجاز عبوری UPS یعنی 20A تجاوز نداشته باشد، دوما برای انتخاب منبع تغذیه مناسب تجهیزات و دستگاه UPS از فرمول زیر حداقل جریان منبع تغذیه مورد نیاز مشخص می شود:

جریان منبع تغذیه ورودی  <= جریان مصرفی تجهیزات + جریان مورد نیاز بخش شارژر( ماکزیمم10A )

لذا منبع تغذیه سوئیچینگ 12v خود را برا اساس عدد بدست آمده فوق انتخاب نمایید. لازم به ذکر است که انتخاب منبعی با جریان کمتر از این مقدار مجاز نیست و موجب آسیب میشود ولی بیشتر از آن بلامانع و اتفاقا موجب افزایش ضریب اطمینان است.

• به طور مثال باتری ۲۰ آمپری چند ساعت جواب میدهد؟ از کجا بدانم باتری چند آمپر مناسب من است؟

ج: در واقع بهتر است بگوییم باتری 20Ah (بیست آمپر ساعت) به این معنی که باتری ۲۰ آمپری طی یک ساعت تخلیه میشود. برگردیم به سوال پرتکرار و ناقص، برای جواب به این سوال باید ابتدا میزان مصرف را بدانیم، لذا بنا به تعریف فوق اگر مصرف کننده 20A مصرف نمایید ۱ ساعت و به همین نسبت اگر 10A مصرف نماید ۲ساعت در زمان قطعی برق جریان دهی خواهد داشت.

از طریق فرمول زیر می توان به دو پارامتر میزان ساعت کارکرد باتری در زمان تخلیه(نبود برق) و آمپراژ باتری مورد نیاز دست یافت:

       میزان ساعت کارکرد باتری <= جریان مصرفی ÷ آمپرساعت باتری

آمپرساعت باتری مورد نیاز <= جریان مصرفی × ساعت دلخواه باتری در زمان قطعی برق (دلخواه)

• آیا امکان اتصال سلول خورشیدی به این دستگاه بعنوان کنترلر پنل خورشیدی وجود دارد؟

ج: خیر

• آیا می توان این دستگاره را بعنوان مثال به کرکره برقی مغازه ها یا هر تجهیزی که با برق شهر کار می کند، متصل کرد؟

ج: خروجی این UPS ارزان قیمت ولتاژ ۱۲ ولت DC است نه 220v برق شهر، ولی با اضافه کرده یک اینورتر(مبدل 220vDC به 220vAC) حداکثر 360w می‌توان 12v همیشه پایدار این دستگاه را به آن متصل و از اینورتر ولتاژ برق شهر دریافت کرد. لازم به ذکر است که اینورتر را میتوان تا 500w نیز انتخاب کرد ولی جریان مصرف کننده شما مثلا همان کرکره برقی باید در محدوده مجاز یعنی زیر 360w یا به عبارتی 12v 30A باشد.

• من در مصرف کننده هایی مثل مودم با ولتاژ کاری ۹ ولت و دوربین با ولتاژ کاری ۱۲ ولت دارم، حالا چه کار کنم؟

ج: مهم داشتن یک ولتاژ پایدار و بدون قطعی است با توجه به امکانات امروز به راحتی می توان یک ولتاژ را به ولتاژ دیگر تبدیل کرد. شما قادر هستید با تهیه انواع ماژول های آماده کاهنده ولتاژ یا حتی افزاینده ولتاژ یک ولتاژ را به ولتاژ دیگری تبدیل و مصرف کننده خود را راه اندازی نمایید.

پس در پاسخ به سوال شما باید گفت با یک  ماژول کاهنده DC_DC ارزان قیمت که از قبل روی خروجی ۹ ولت (یا هر ولتاژ دلخواه) تنظیم شده باشد، خروجی ۱۲ ولت دستگاه UPS را تبدیل به ولتاژ دلخواه و در نهایت به مصرف کننده خود متصل نمایید.

شرایط ابطال گارانتی



• گذشت بیش از ۶ ماه از خرید
• اثبات استفاده از اتصالات نامرغوب و ضعیف توسط کارشناسان فنی شرکت
• اثبات اتصال معکوس در ورودی،خروجی و باتری (حتی یک لحظه) توسط کارشناسان فنی شرکت
• اثبات اتصال کوتاه در خروجی یا باتری (حتی یک لحظه) توسط کارشناسان فنی شرکت
• اثبات استفاده از منبع تغذیه ضعیف و کم توان توسط کارشناسان فنی شرکت
• اثبات دستگاری یا تغییرات ظاهری خارج از شرکت
